The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

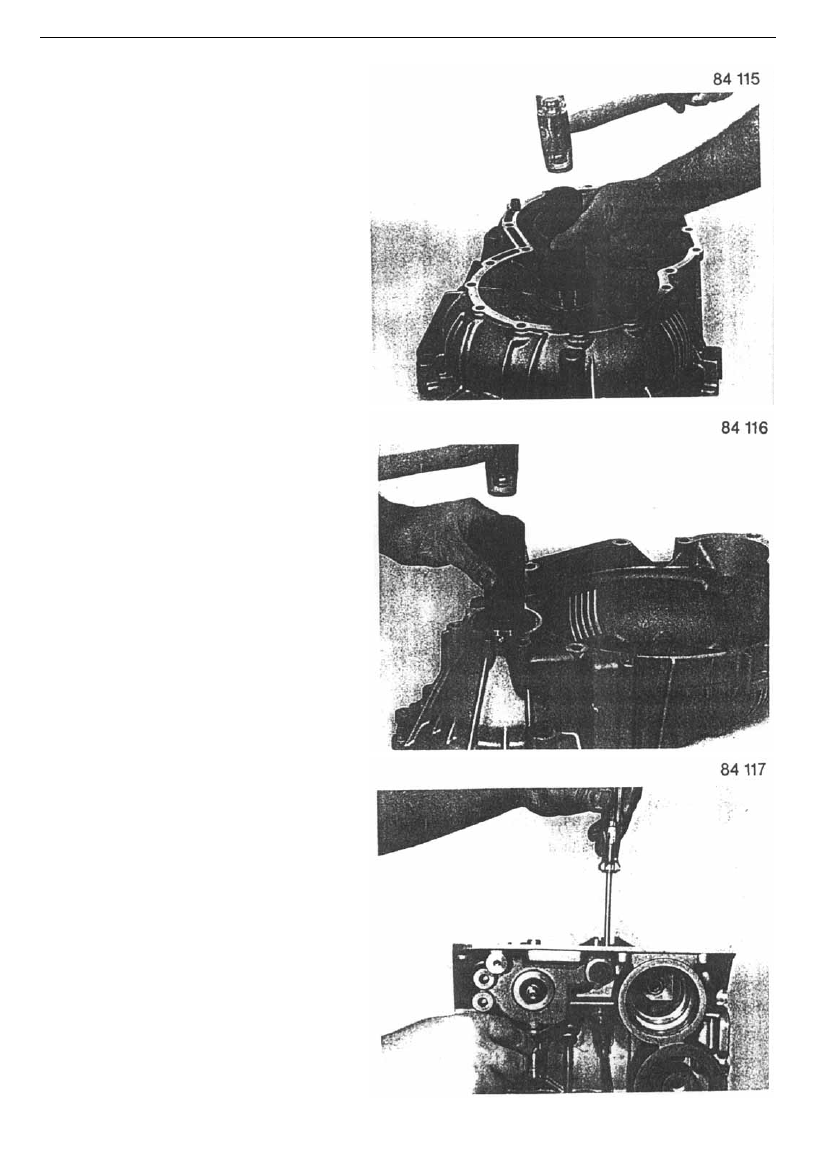

Drift housing sealing ring using appropriate drift.

The bearing outer race may be removed with the

sleeve.

























Remove the differential taper rolling bearing

outer race in same method.





















2.10、Removing transmission housing

and parking system



Remove the throttle cable with a screwdriver as

shown on figure.





-58-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

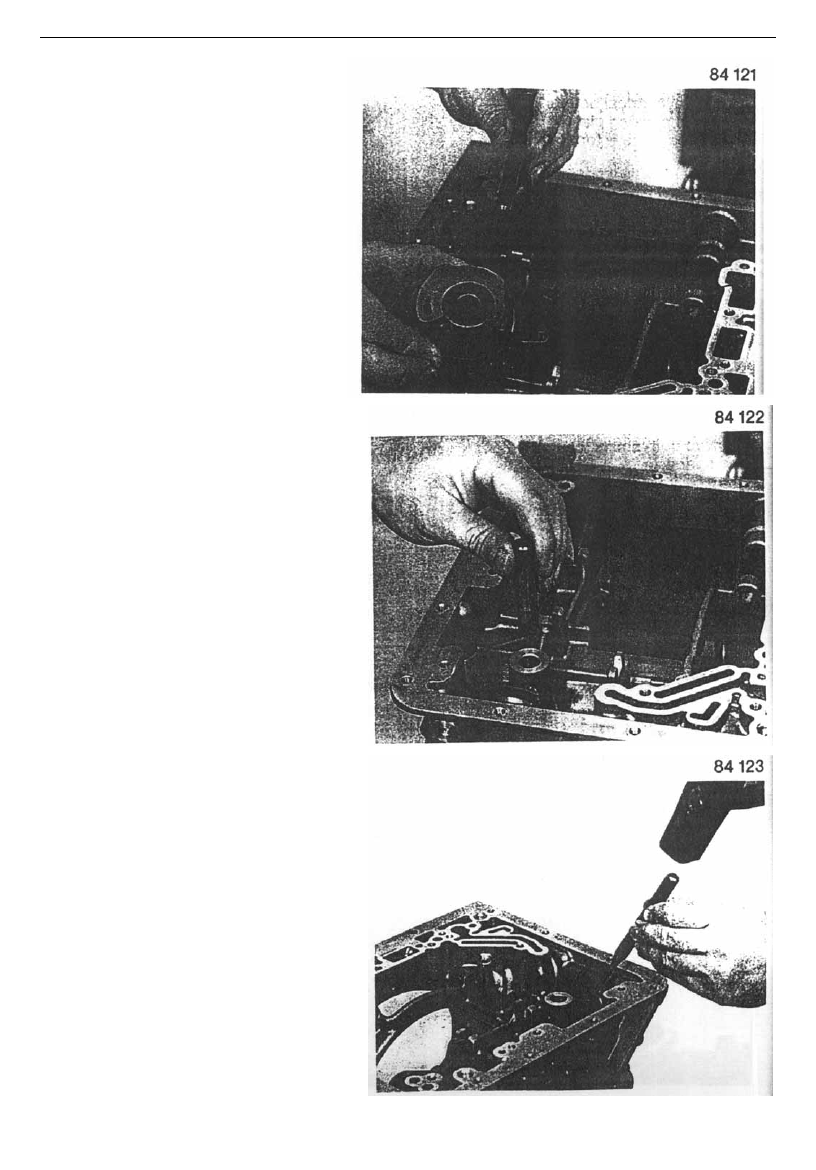

Loosen mounting bolts and remove the mounting

carrier.































Take out two dowel pins on throttle cam, throttle

cam, and return spring.

















Loosen two mounting bolts and remove pawl

spring.

Tool: 27#



socket spanner



Remove one small mounting bolt from the case.



-59-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

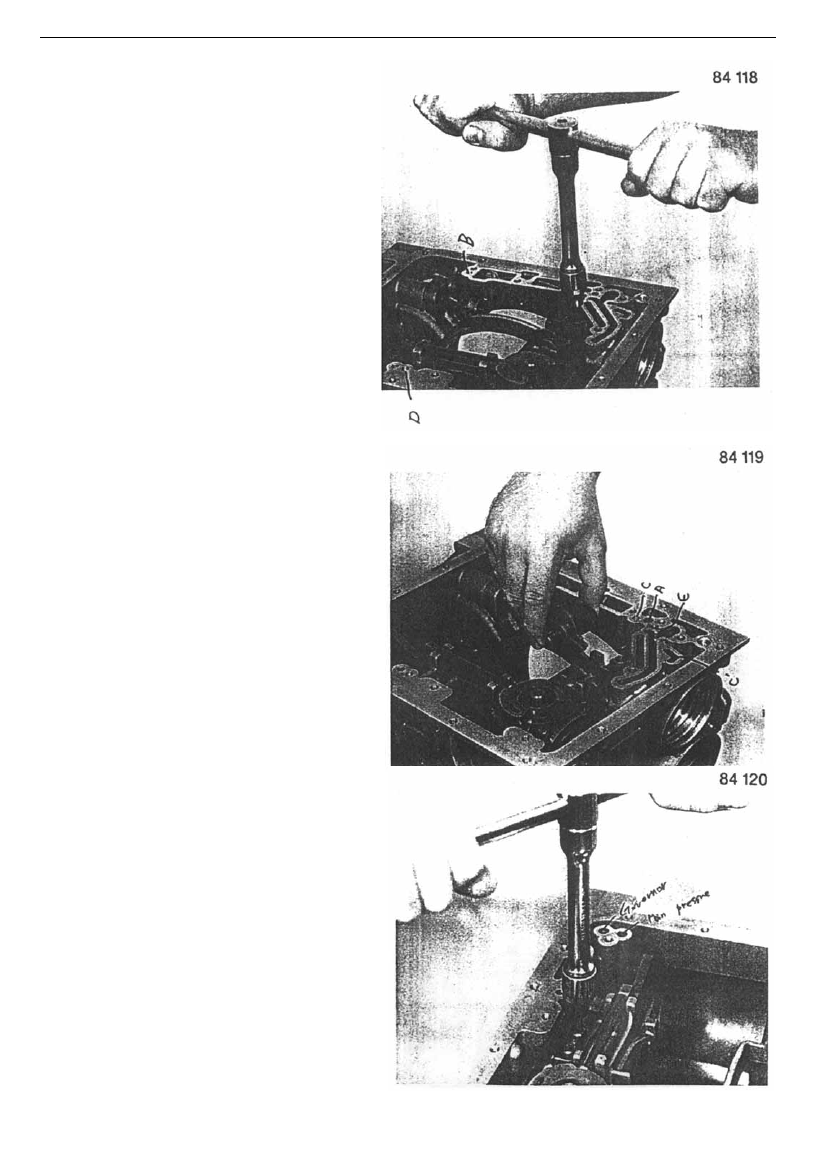

Removing parking plunger, brake plate,

spring, and lock cam.





























Take out the brake rotor dowel pin.

























With appropriate drift, remove elastic pin and

then remove shift shaft.













-60-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

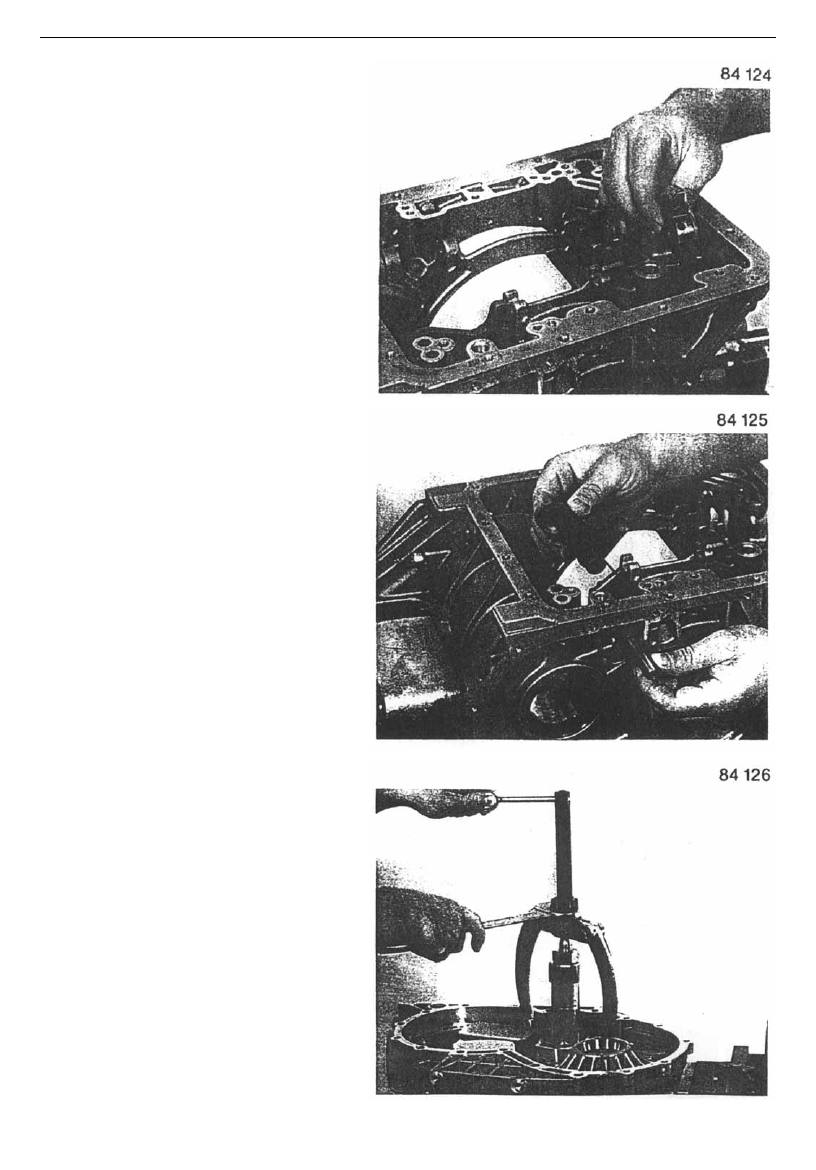

  Remove shift cam and adjusting gasket.

























Remove dowel pin using appropriate drift.

Take out pawl and retracting spring.





















Removing bolts and sealing ring.

Remove bearing outer race with special tool

Puller 21/7 和 Puller 22/2.

Locking tool: 45# socket spanner





-61-
