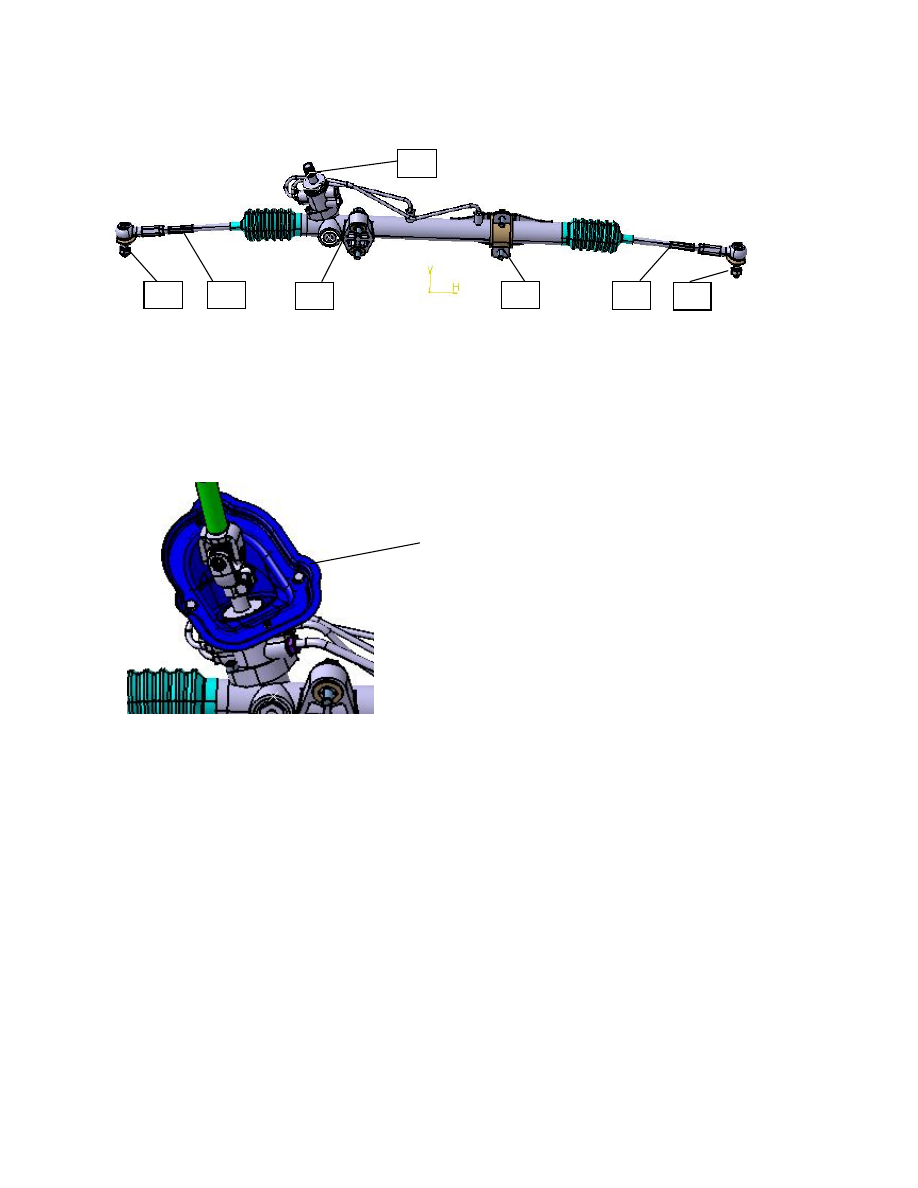

The breakdown illustration of steering gear is shown below:





















1 – Lock nuts

    2 – Track rod      3 – Input shaft    4 – Left installation bracket    5 – Right installation

bracket





The illustration of steering universal joint and protective sleeve is shown below:













2. Preparations



Tools: 13#, 19# socket wrench, 12#, 13#, 17# non-adjustable wrench.

Accessories: power steering fluid



3. Notices



3.1. Please wear necessary labor insurance products in order to avoid the accidents.

3.2 Avoid steering fluid to contact with skin or eyes when disassembling steering system.

S21-3404060

(Steering universal knuckle

protective sleeve assembly)

1

1

2

2

3

4

5

4. Removal/Installation Procedure

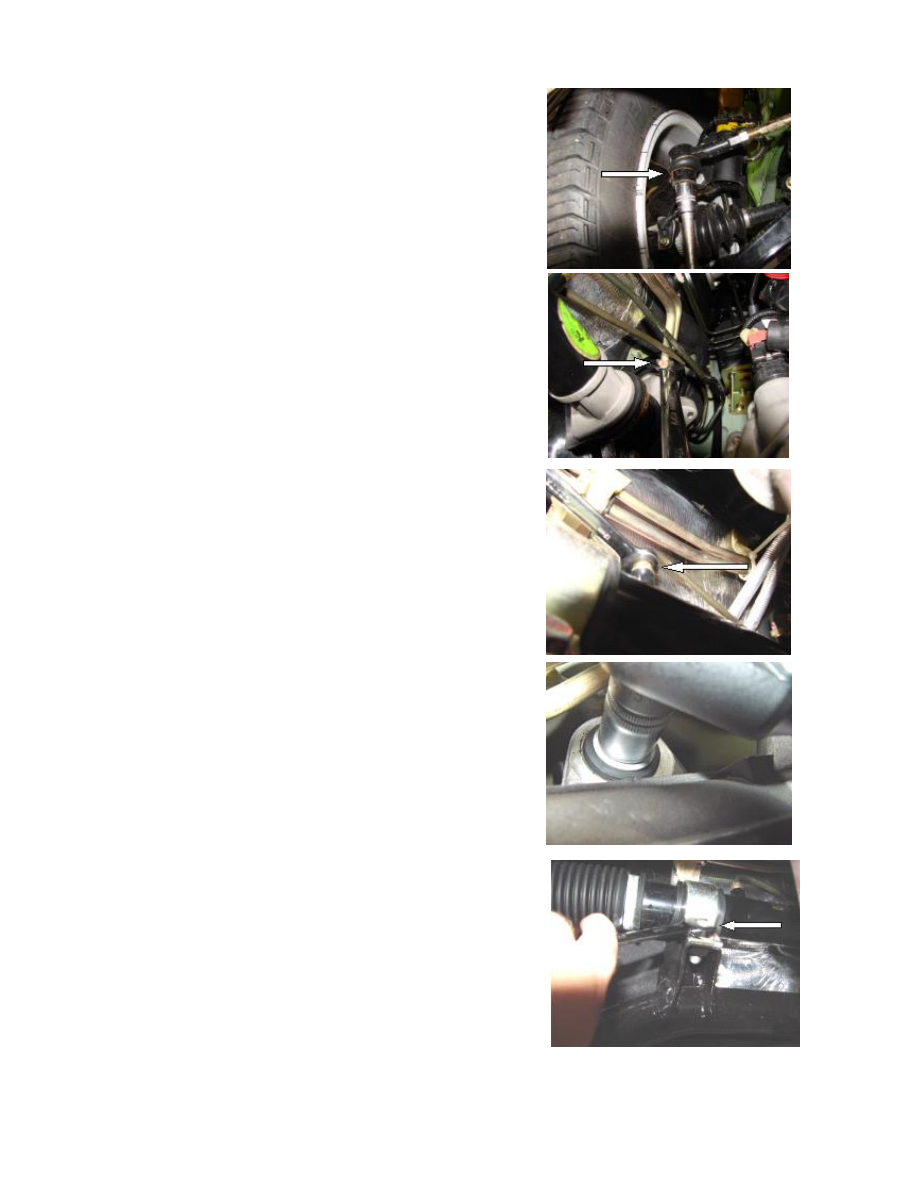

4.1  Remove  the  fixing  nuts  at  the  both  sides  of  steering  ball  joint

with 19# socket.

Torque: 40±5 Nm







4.2  Loosen the  fixing nuts under the booster  steering  hose with 17#

non-adjustable wrench.

Torque: 25±5 Nm













4.3 Loosen the fixing nuts above the booster steering hose with 12#

non-adjustable wrench.

Torque: 25±5 Nm













4.4  Remove  the  fixing  screws  above  the  right  bracket  of  power

steering gear with 13# socket.

Torque: 100±10 Nm













4.5  Remove  the  fixing  screws  under  the  right  bracket  of  power

steering gear with 13# socket.

Torque: 100±10 Nm

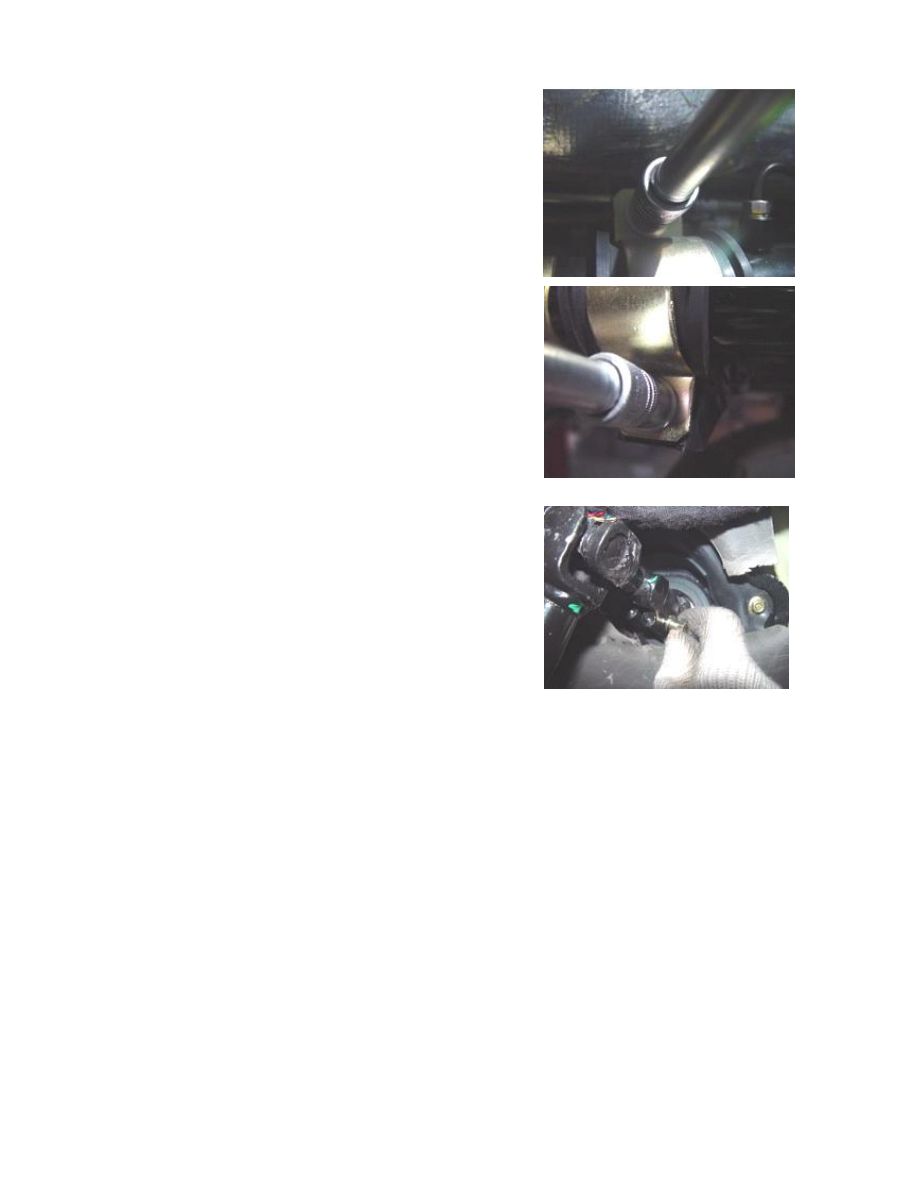

4.6  Remove  the  fixing  screws  above  the  left  bracket  of  power

steering gear with 13# socket.

Torque: 100±10 Nm















4.7  Remove  the  fixing  screws  under  the  left  bracket  of  power

steering gear with 13# socket.

Torque: 100±10 Nm













4.8 Remove the  fixing bolts  of the steering universal  joint with 10#

socket wrench to remove the steering gear assembly.

















5. Installation Procedure



Refer to removal procedures.









II. Removal/Installation of Steering Column

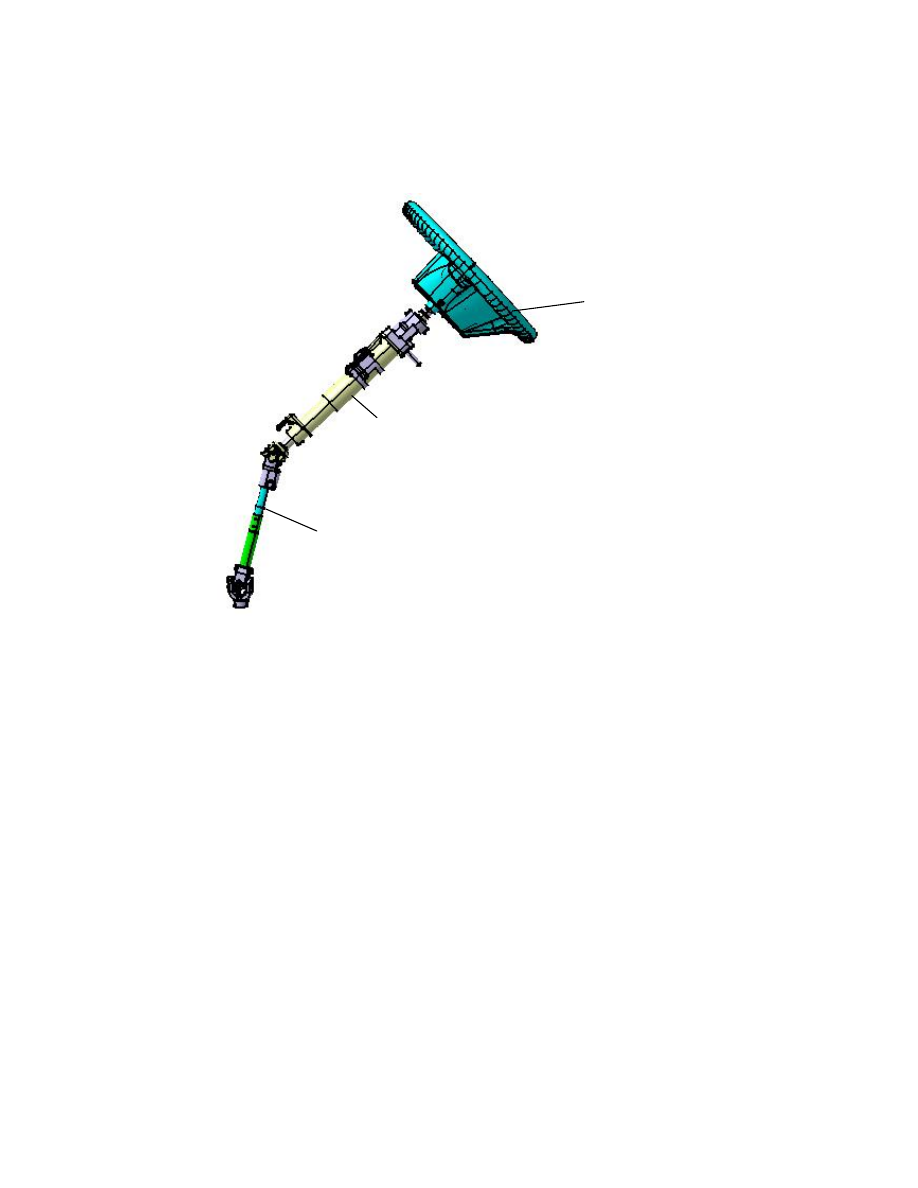

1. System Composition Illustration





1 – Steering wheel                      2 – Steering column assembly

  3 – Steering universal joint assembly

2. Preparations



Tools: Cross screwdriver, 5#, 6# inner hex wrench, 10#, 13#, 22# socket wrench.

3. Notices



3.1 Please wear necessary labor protection supplies to avoid accidents.

3.2 Avoid steering fluid to contact with skin or eyes when disassembling steering system.

3.3 Before disassembling steering wheel, disconnect negative of battery cell to avoid airbag ejection.

Steering Wheel

Steering column assembly

Steering universal joint assembly
