Chery QQ6 (S21) / S12LHD. Manual - part 180

4. Removal Procedure

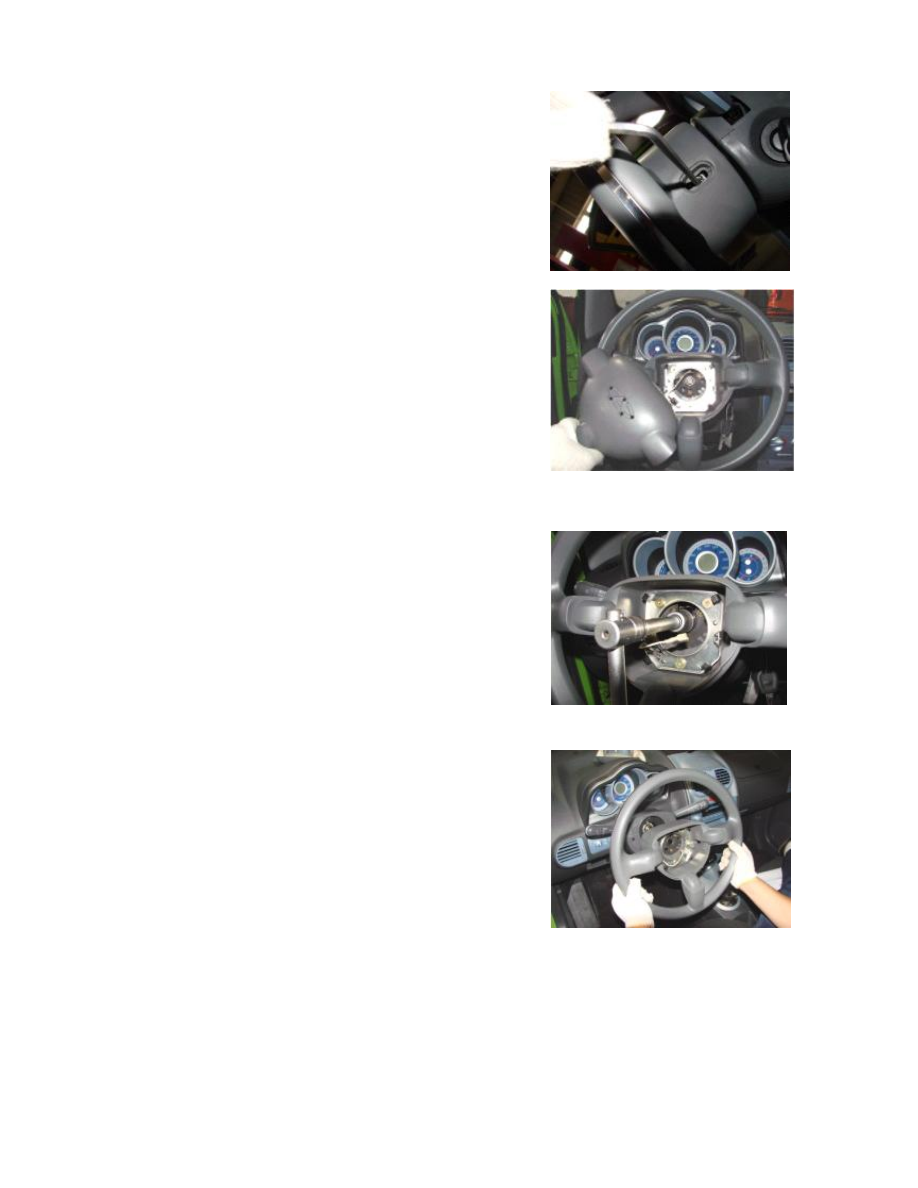

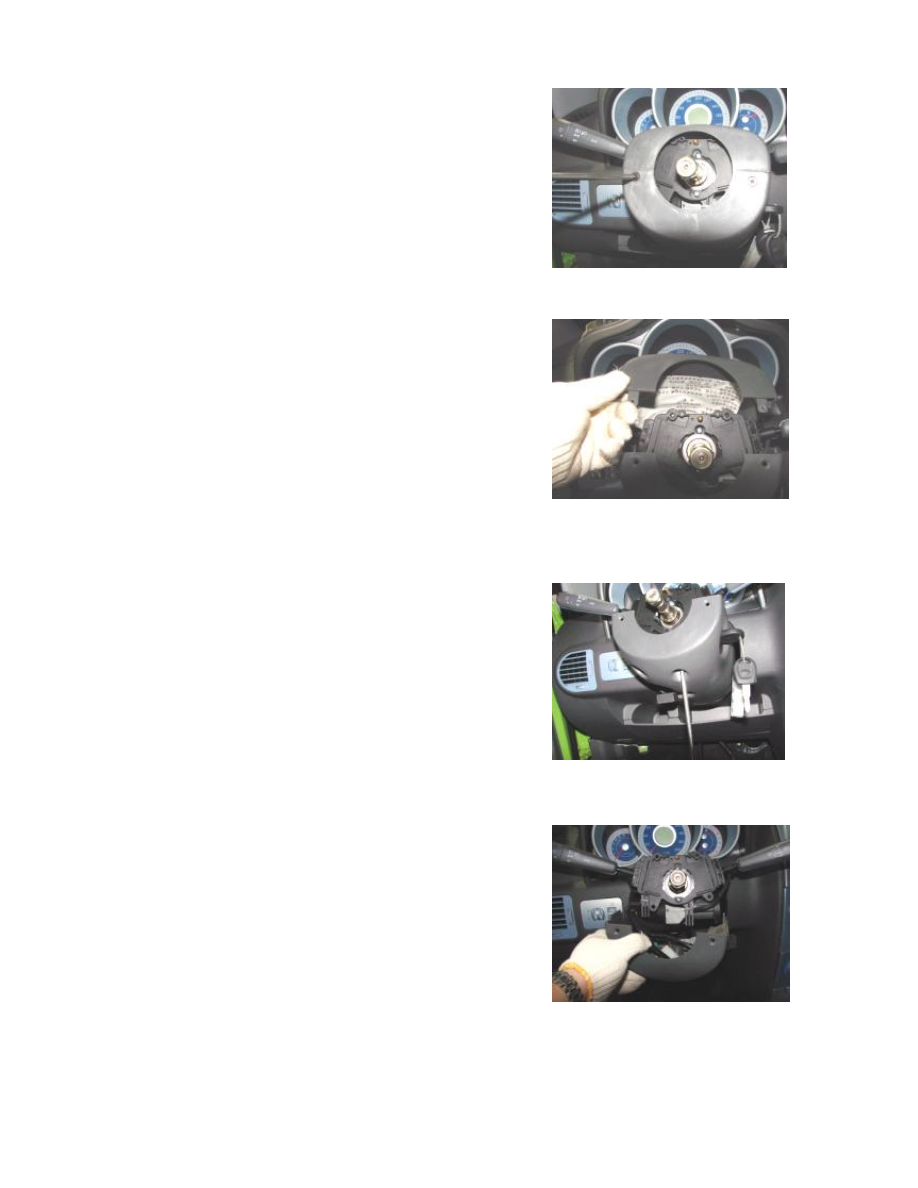

4.1  Loosen  the  two  screws  under  the  steering  wheel  with  5#  inner

hex wrench.











4.2 Remove the horn cover from the steering wheel.





















4.3  Remove  the  fixing  nuts  of  the  steering  wheel  with  22#  socket

wrench.

















4.4 Remove the steering wheel after screw off the nuts.

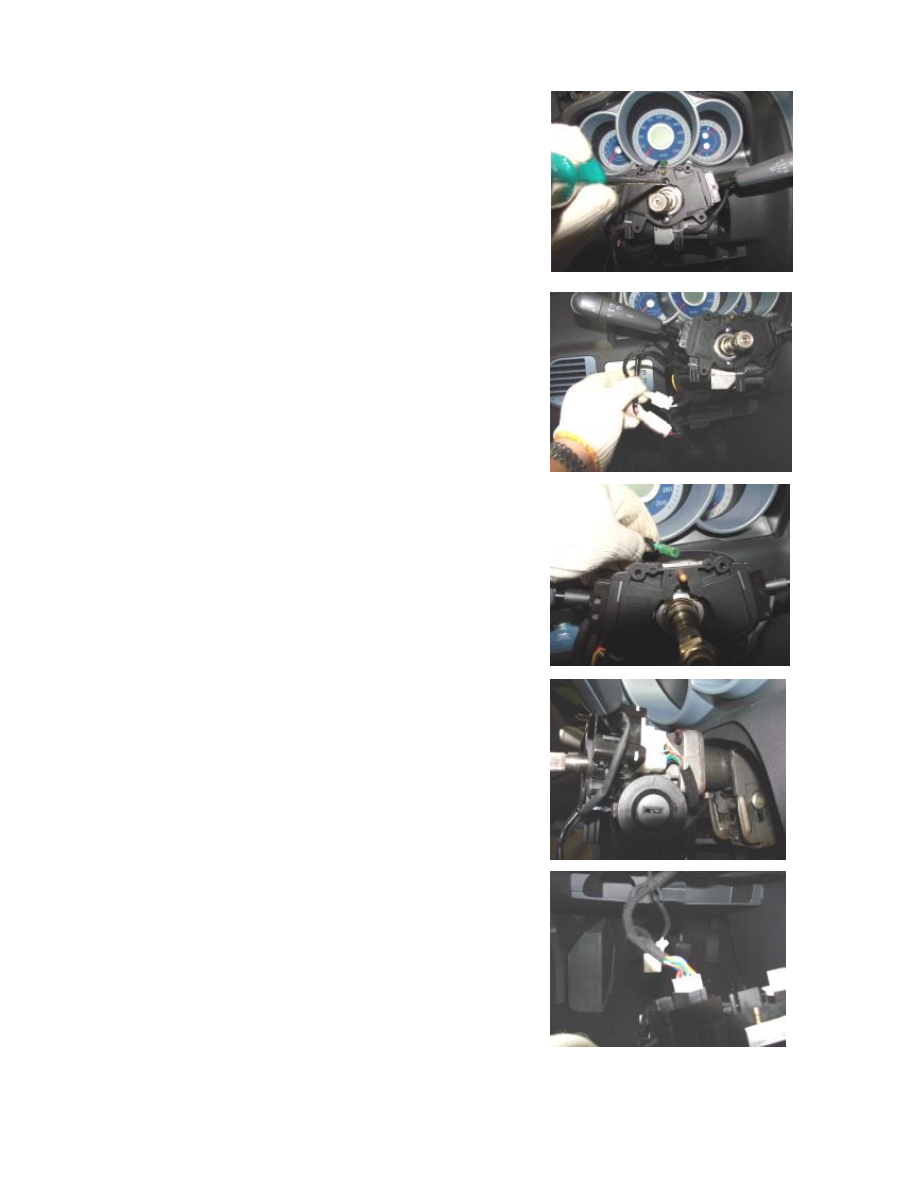

4.5  Screw  off  the  two  screws  from  the  front  surface  of  combined

switch guard plate with cross screwdriver.



















4.6  After  screw  off  the  screws,  open  upward  to  remove  the  upper

protective cover.





















4.7  Screw  off  the  three  screws  from  the  lower  side  of  combined

switch guard plate with cross screwdriver.



















4.8 Remove the lower protective cover after screw off the screws.

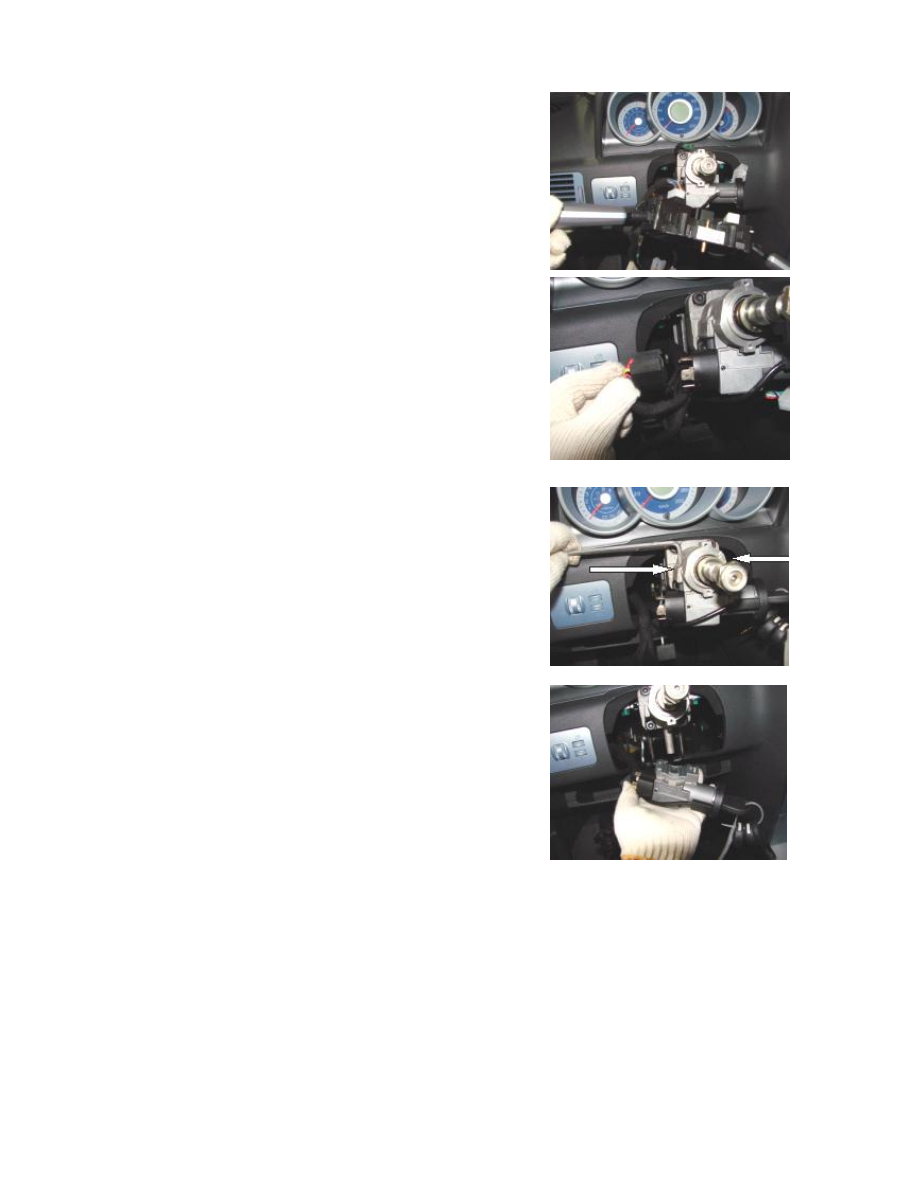

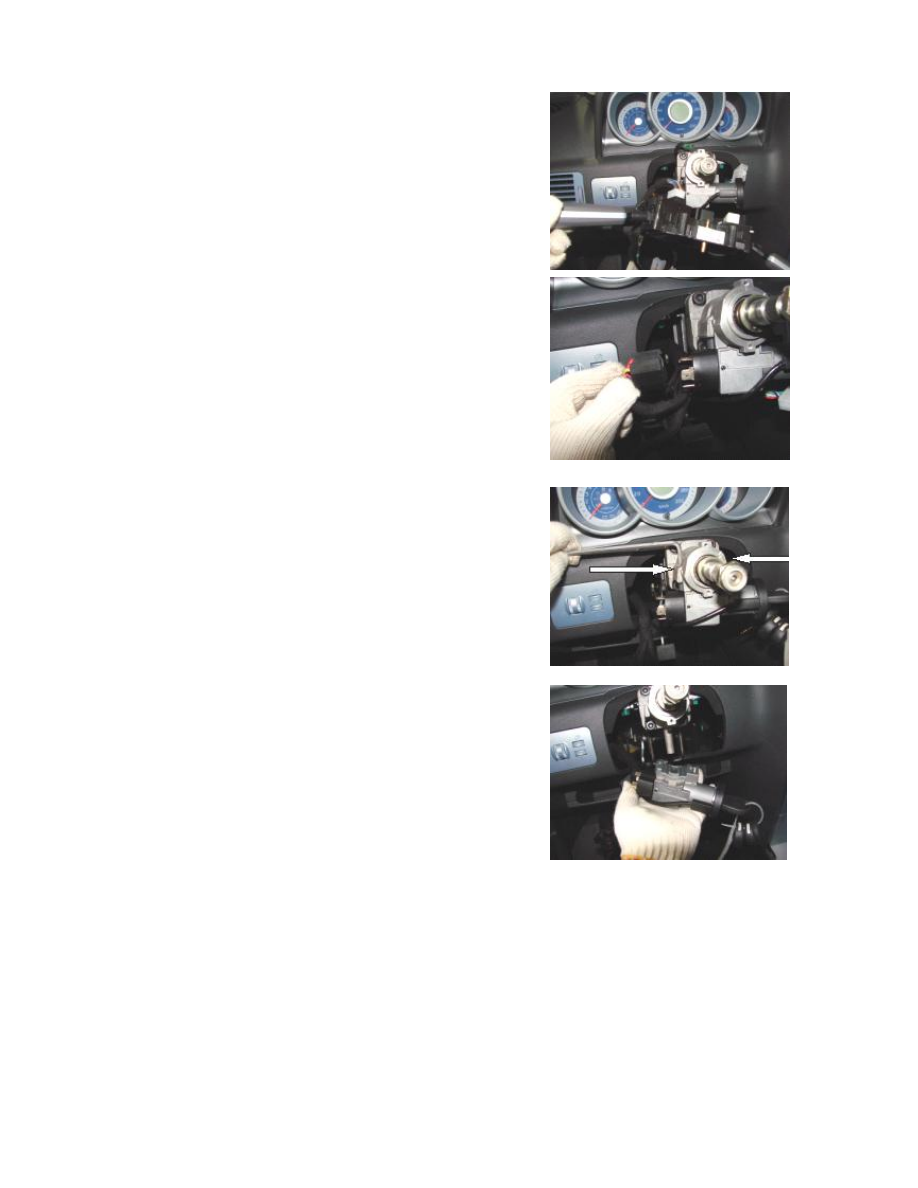

4.9  Remove  the  two  fixing  screws  from  the  combined  switch  with

cross screwdriver.

















4.10 Pull out all plugs from the combined switch. (Total 5 plugs)







4.11 Remove the combined switch.

















4.12 Pull out the plug of ignition switch.

















4.13  Screw  off  the  fixing  screws  from  ignition  lock  with  5#  inner

hex wrench and remove the ignition lock assembly.
