Chery QQ6 (S21) / S12LHD. Manual - part 177

2. Preparations

Tools: 11#, 13#, 15#, 16#, 16#, 19#, 30# socket, Slotted screwdriver,

priers.

3. Notices



3.1  Please  wear  necessary  labor  protection  supplies  to  avoid

accidents.

3.2 Notice to lock the safety lock of the elevator during the repair of

the chassis.

3.3  When  carry  out  removal/installation  to  shock  absorber  spring,

prevent spring ejection from being injured.

4. Removal/Installation Procedure



4.1  Removal  of  Shock  Absorber  Assembly  and  Shock  Absorber
Spring.

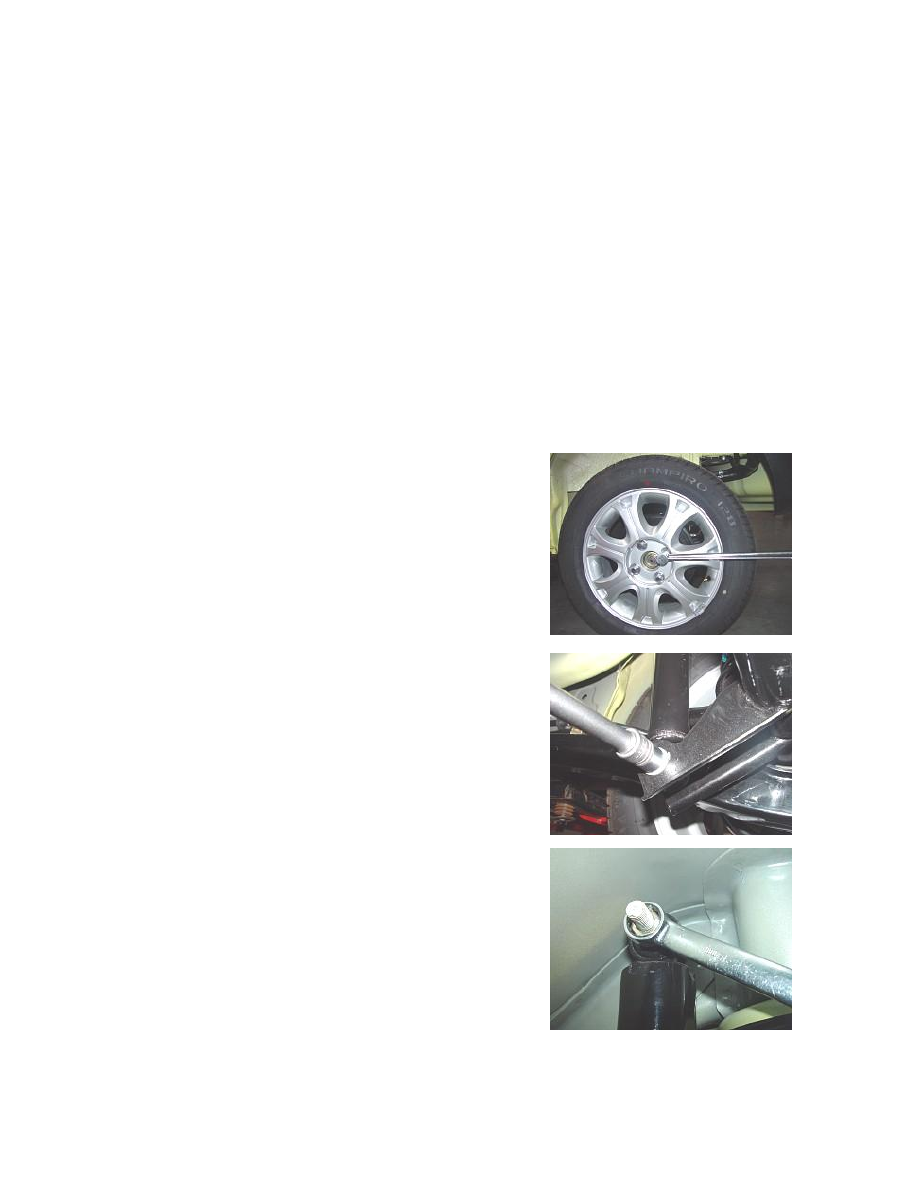

4.1.1 Remove the tire fixing nuts with 19# torque wrench or vehicle

attached wrench to remove the tire (take left side for instance).

Torque: 110±10 Nm













4.1.2 Remove the  connecting bolts of shock  absorber assembly  and

rear axle with 18# socket.

Torque: 100±10 Nm













4.1.3 Remove the  connecting bolts of shock  absorber assembly  and

vehicle  body  with  18#  socket  to  remove  the  shock  absorber

assembly.



Torque: 100±10 Nm







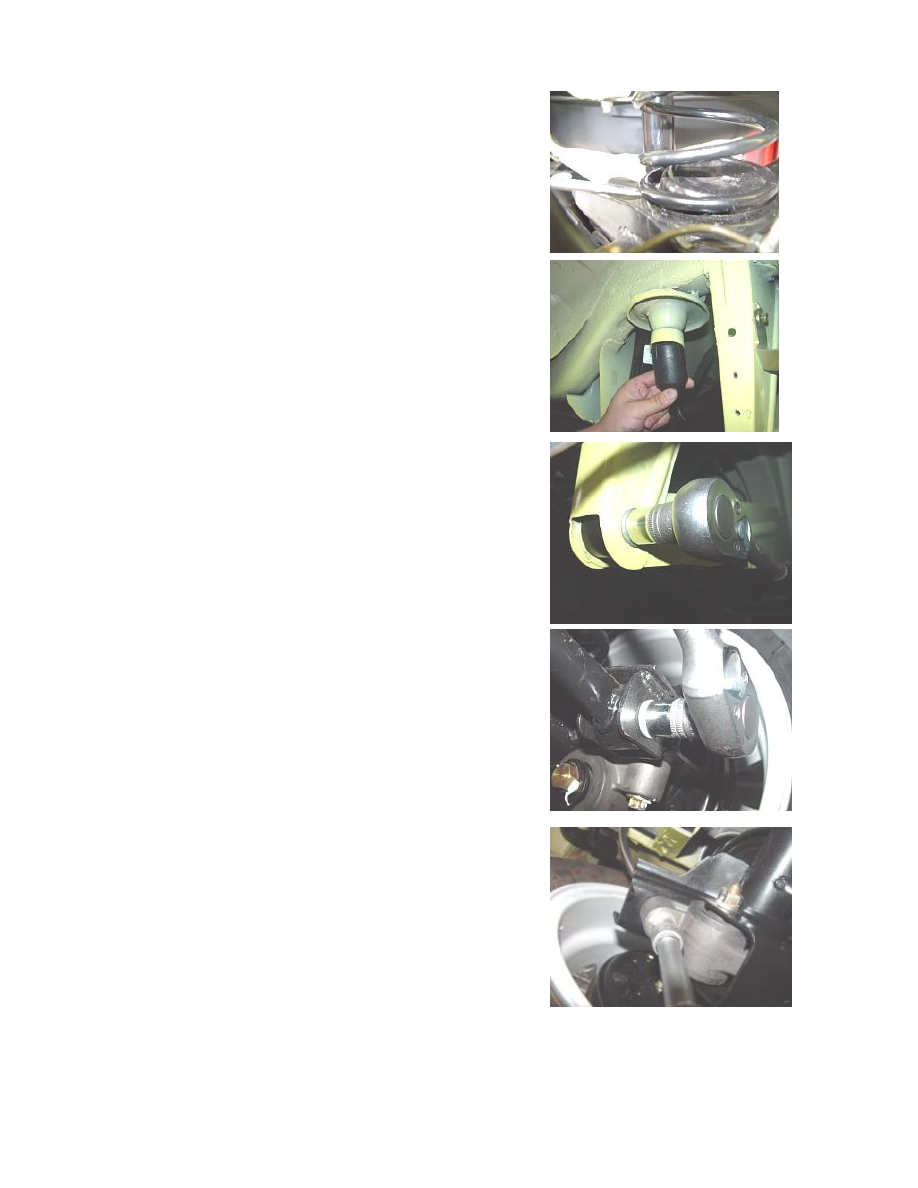

4.1.4 Pry out the rear coil spring with screwdriver.















4.1.5  Vibrate  from  side  to  side  with  force  with  hand  to  remove  the

rear bumper block.













4.2 Cross Stay Assembly

4.2.1  Remove  the  connecting  bolts  of  cross  stay  and  left  side  of

vehicle body with 16# socket.

Torque: 100±10 Nm









4.2.2  Remove  the  connecting  bolts  of  cross  stay  and  right  side  of

vehicle body with 15# socket to remove the cross stay assembly.

Torque: 100±10 Nm











4.3 Rear Trailing Arm Assembly

4.3.1  Remove  the  connecting  bolts  from  the  rear  side  of  rear  axle

and trailing arm assembly with 13# socket.

Torque: 100±10 Nm







4.3.2 Remove the connecting bolts from the middle side of rear axle

and trailing arm assembly with 13# socket.

Torque: 100±10 Nm











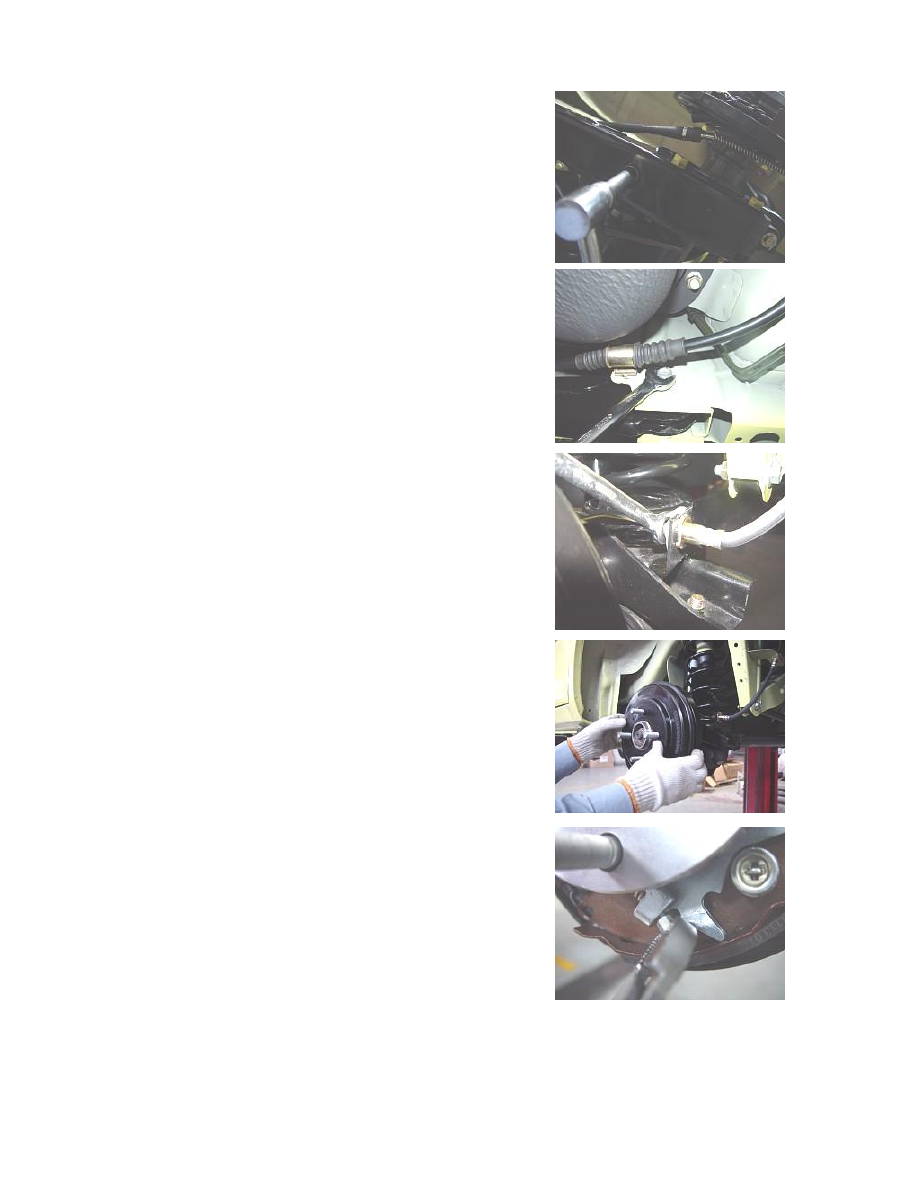

4.3.3 Remove the connecting bolts of trailing  arm and vehicle body

with 15# wrench to remove the rear trailing arm assembly.

Torque: 100±10 Nm











4.4. Removal of Rear Axle Assembly

4.4.1  Remove  the  connecting  bolts  of  brake  pipeline  and  rear  axle

with 11# socket. Notice the storage of brake liquid.

Torque: 16±3 Nm









4.4.2 Remove the rear brake band drum assembly.















4.4.3 Remove the handbrake cable with priers.







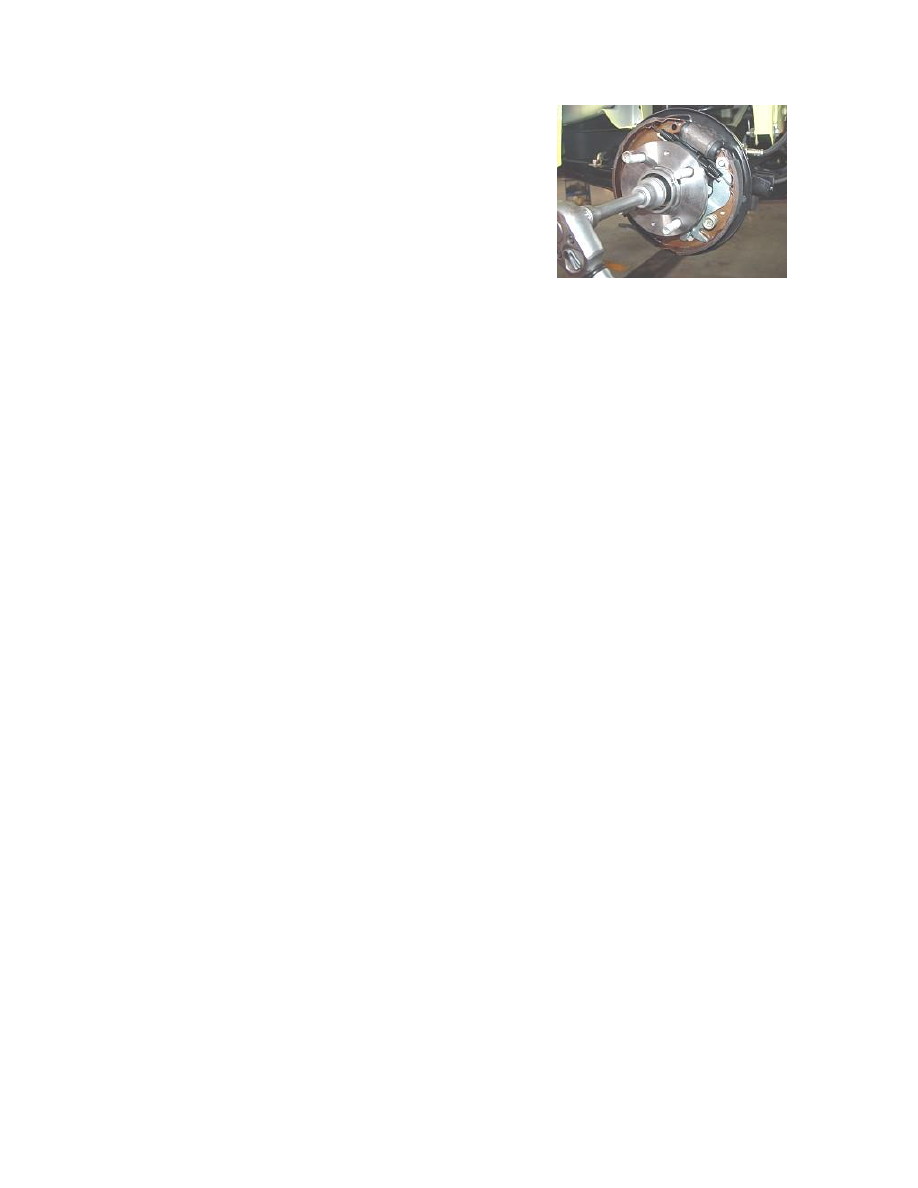

4.4.4 Remove the lock nuts from the rear brake band drum assembly

with 30# socket to remove the rear brake band drum assembly.

Torque: 180±10 Nm















4.4.5 Remove the rear axle assembly.



5. Installation Procedure

The installation procedure is reverse to that of removal.
