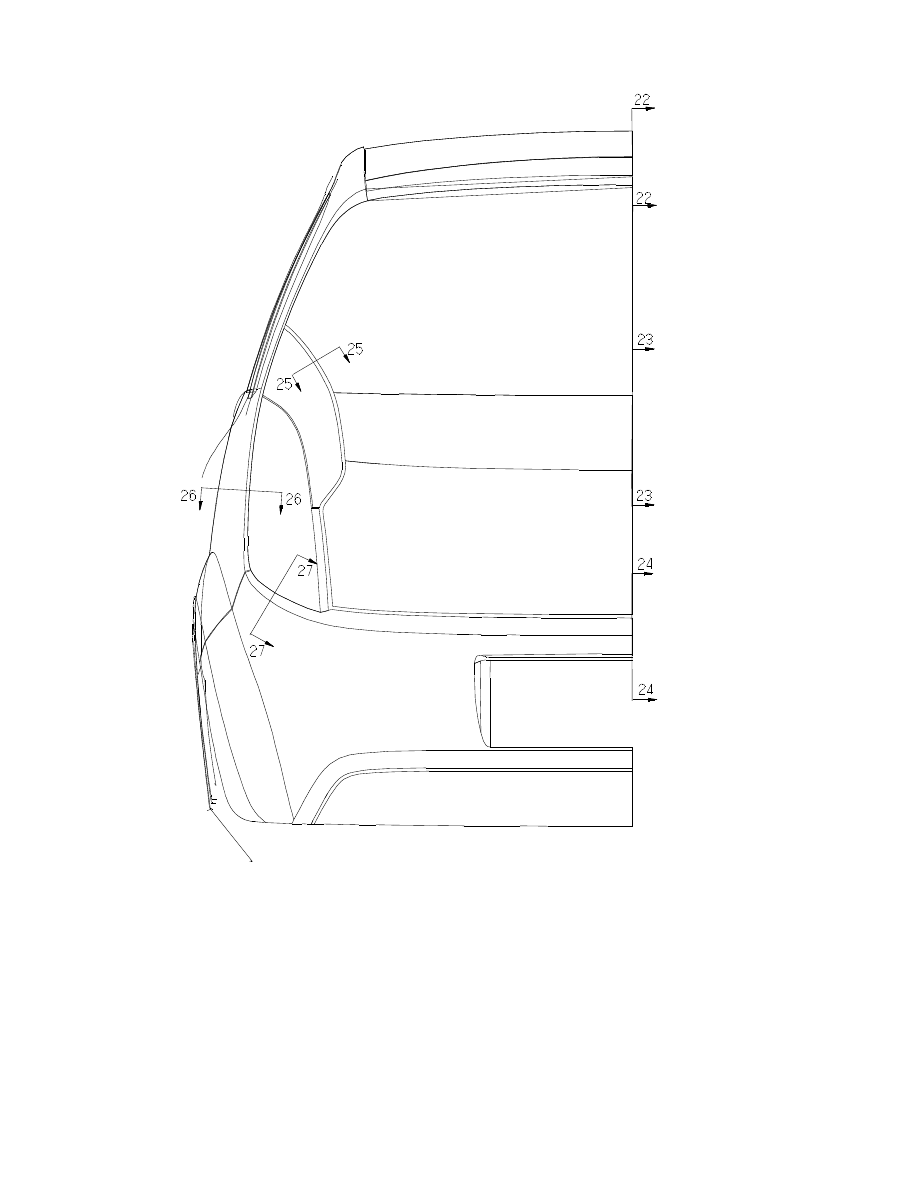

3. Back View





























































104

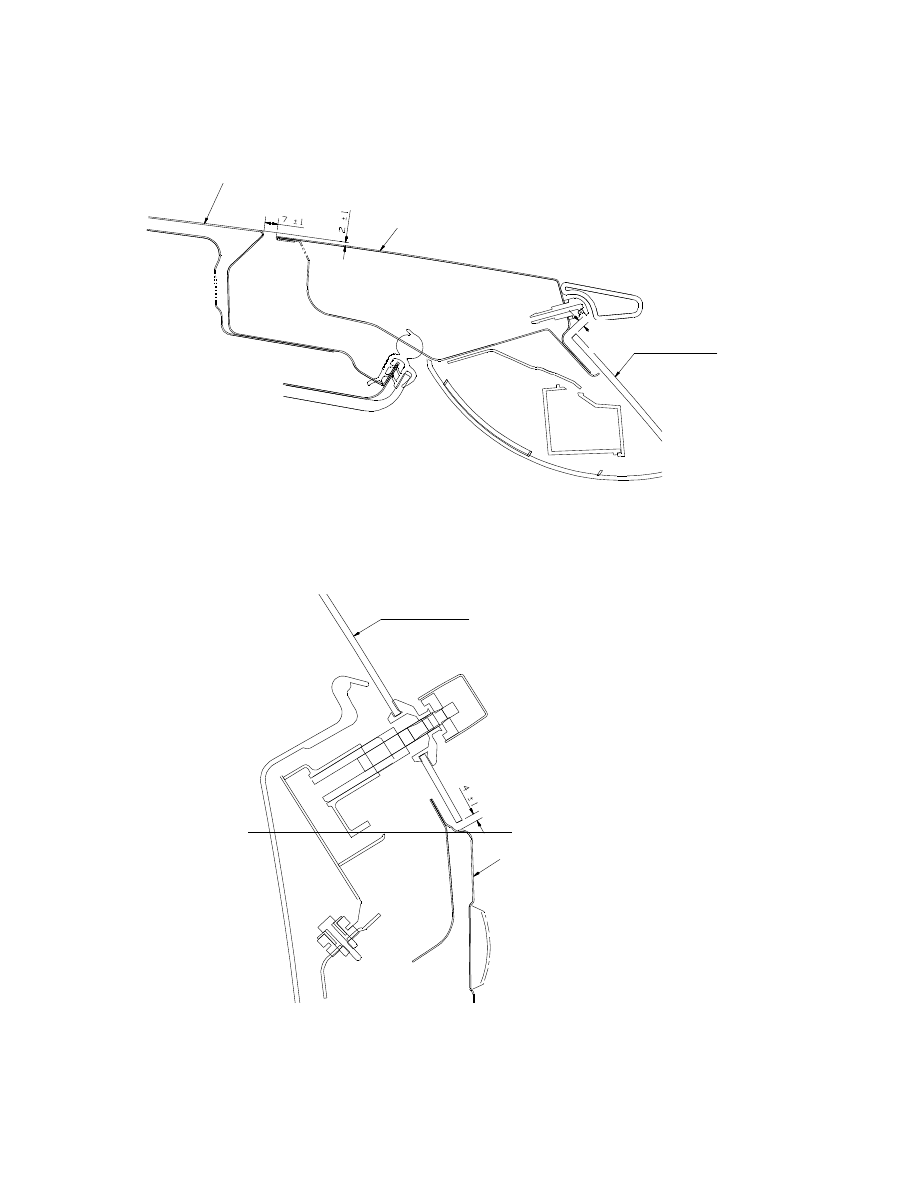

3.1. Clearance between vehicle roof and trunk door at 22-22: 7±1mm



























3.2. Clearance between rear windscreen and trunk door at 23-23: 4±1mm































后备门

后挡风玻璃

车顶

后备门

后挡风玻璃

Vehicle roof



Trunk door



Rear windscreen



Trunk door



Rear windscreen





105

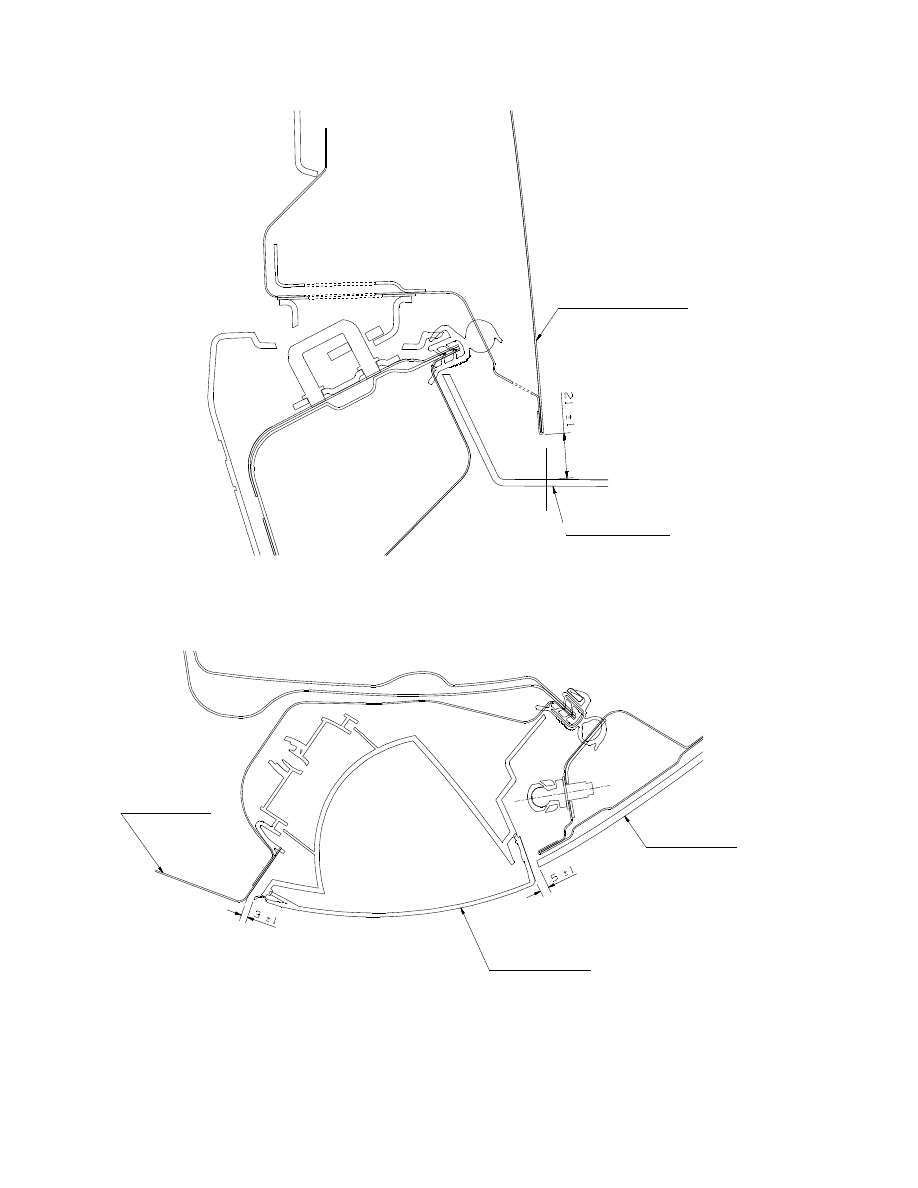

3.3. Clearance between trunk door and rearbumper at 24-24: 21±1mm





























3.3. Clearance between rear windscreen and tail light at 25-25: 5±1mm





























后保险杠

后备门

Rear bumper



Trunk door



后翼子板

尾灯

后挡风玻璃

Rear fender



Tail light



Rear windscreen





106


3.4. Clearance between tail lights and rear fender (side wall) at 26-26: 4±1mm

























3.5. Clearance between tail light and rear bumper at 27-27: 2±1mm































后翼子板

尾灯

后翼子板

Rear fender



Tail light



Rear fender





后保险杠

尾灯

Tail light



Rear bumper
