Chery QQ6 (S21) / S12LHD. Manual - part 152



95

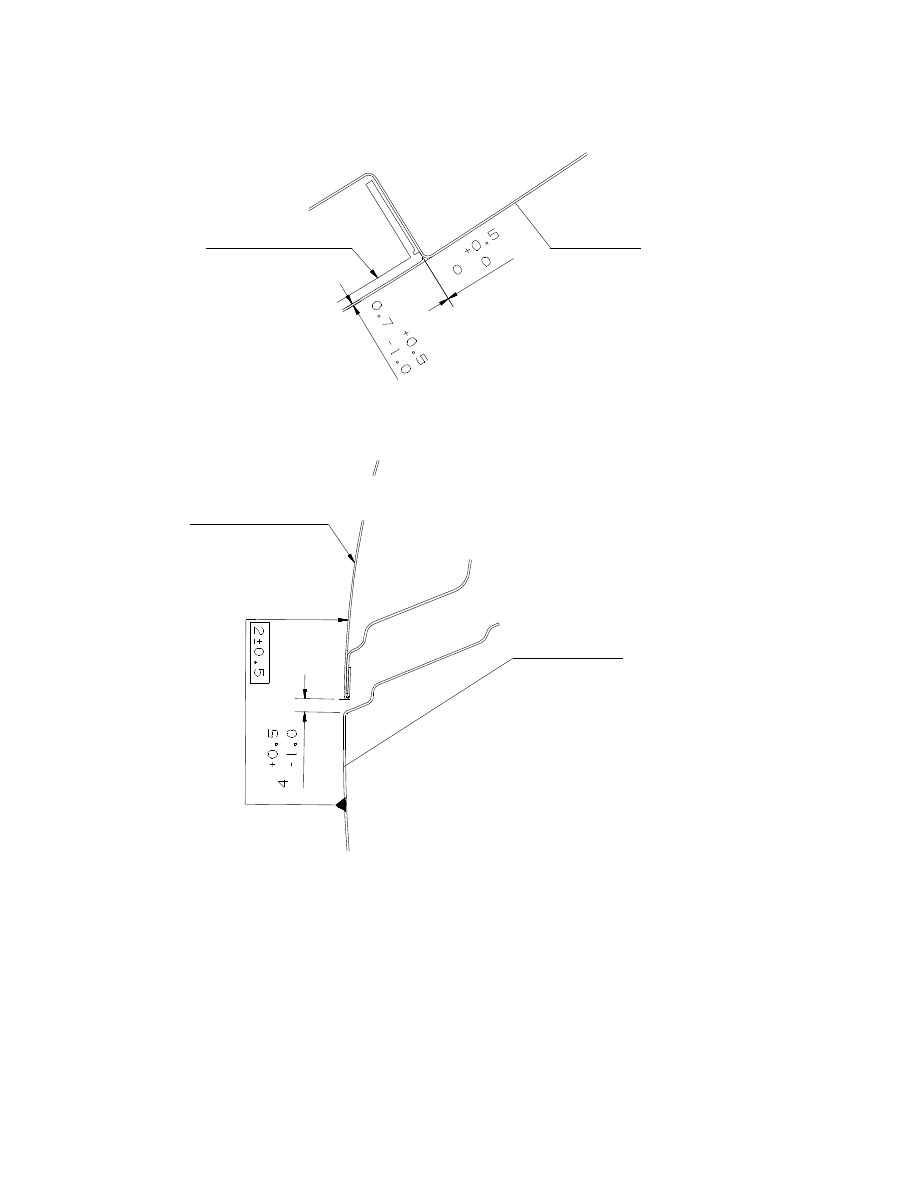

2.1. Clearance between front bumper and front fender at 5-5:

5

.

0

0

0

+

mm




















2.2. Clearance between front hood and front fender at 6-6: 4mm









































保险杠

前翼子板

前仓盖

前翼子板

Front fender



Bumper



Front compartment cover



Front fender





96



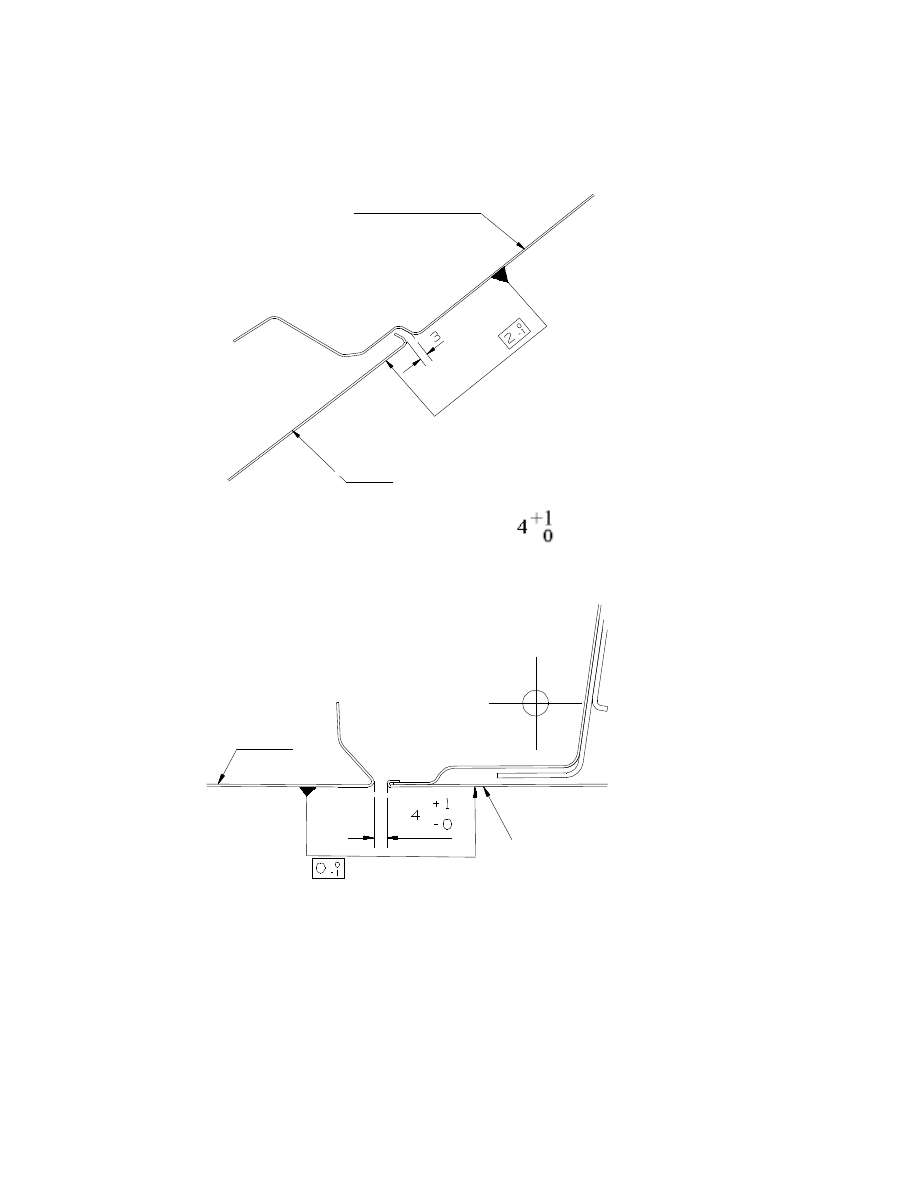

2.3. Clearance between front fender and A-pillar (side wall) at 7-7: 3mm























2.4. Clearance between front fender and front vehicle doors at 8-8:

mm



































前翼子板

A

柱

A-pillar



Front fender



前门

前翼子板

Front fender



Front door





97

2.5. Clearance between front door and A-pillar (Side wall) at 9-9: 5±1mm






























2.6. Clearance between front vehicle doors and vehicle roof 10-10:

1

0

4

+

mm






























前门

车顶

A

柱

Vehicel roof



A-pillar



Front door



前门

车顶

Vehicel roof



Front door





98

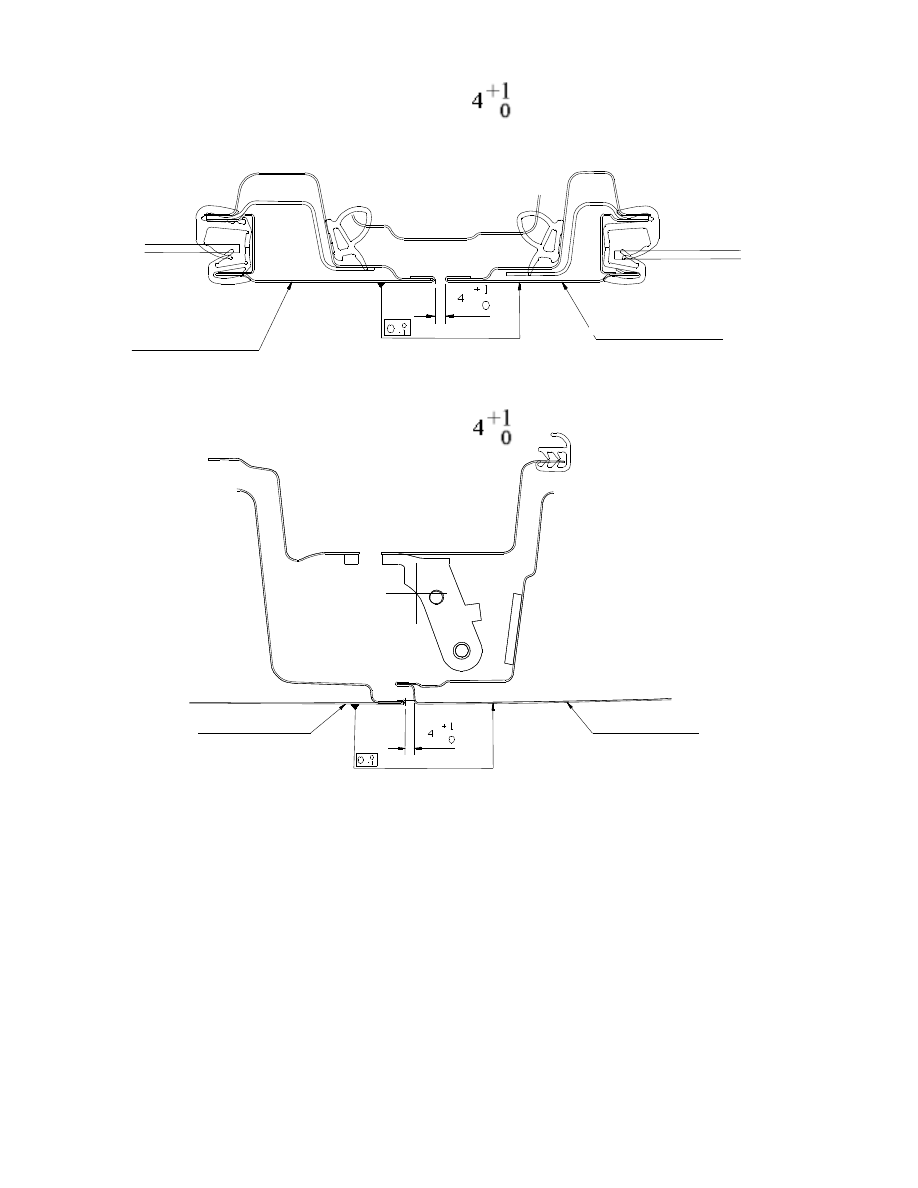

2.7. Clearance between front door and rear door at 11-11:

mm





















2.8. Clearance between front door and rear door at 12-12:

mm







































后门

前门

后门

前门

Front door



Rear door



Front door



Rear door
