Chery QQ6 (S21) / S12LHD. Manual - part 151



91



1.1. Clearance between front hood and air inlet grid at C-C: 8±1



































Latch supporting plate

Front compartment cover

Inner layer of front compartment cover

Front compartment cover seal strip



92



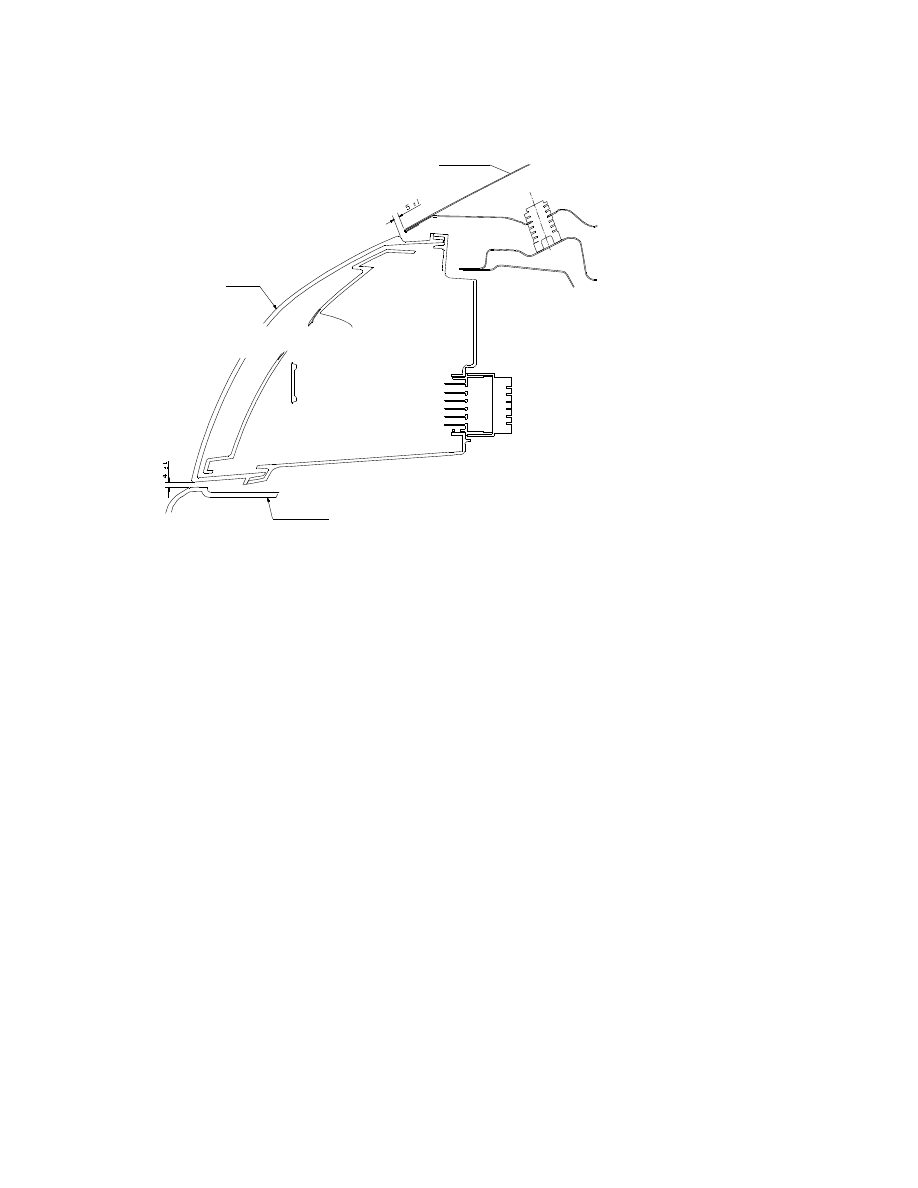

1.2. Clearance between front hood and headlamp at 2-2: 5±1mm



































前仓盖

前保险杠

前照灯

Front compartment cover

Headlamp

Front bumper



93

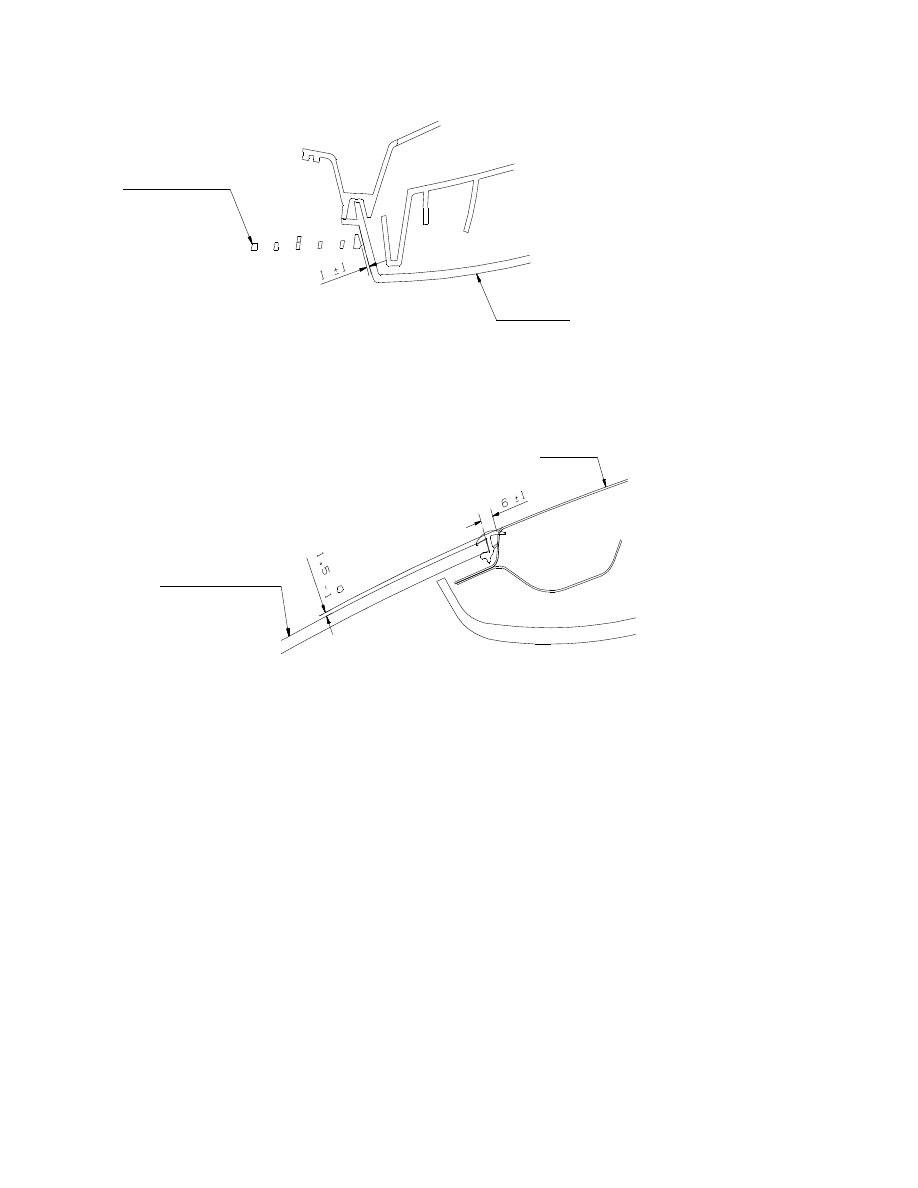

1.3. Clearance between headlamp and air inlet grid at 3-3: 1±1mm

进气格栅

前照灯




1.4. Clearance between the front windscreen and the vehicle roof at 4-4: 6±1mm

































车顶

前挡风玻璃

Air inlet grid

Headlamp

Vehicle roof



Front windscreen





94

2. Left-front View
