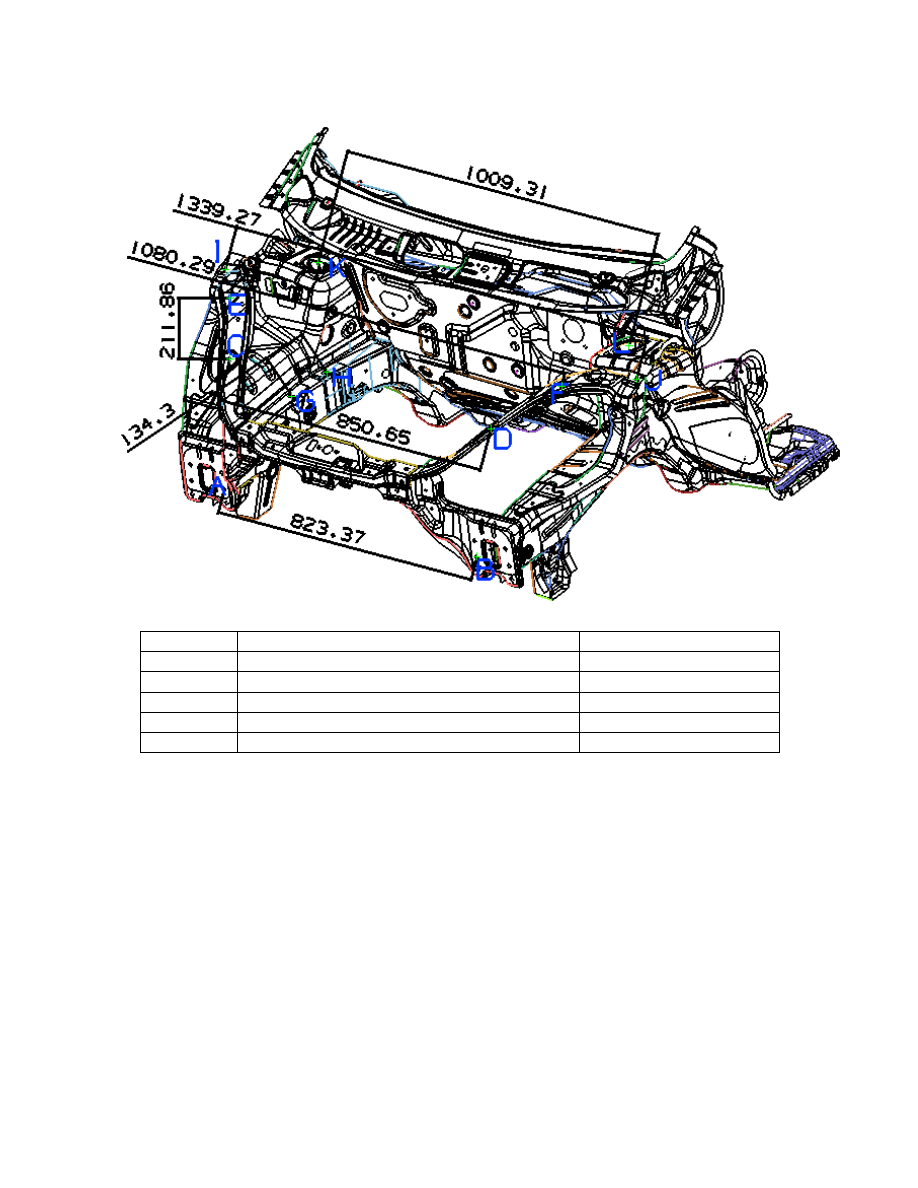

III. Engine Compartment Dimensions





No

Name

Diameter

A/B

Front bumper crossbeam mounting hole

Φ11

C/D/E/F

Headlight mounting hole

Φ7

G/H

Engine right suspension bracket mounting hole

Φ13

I/J

Installation of fender

Φ8

K/L

Shock absorber mounting hole

Φ76



108

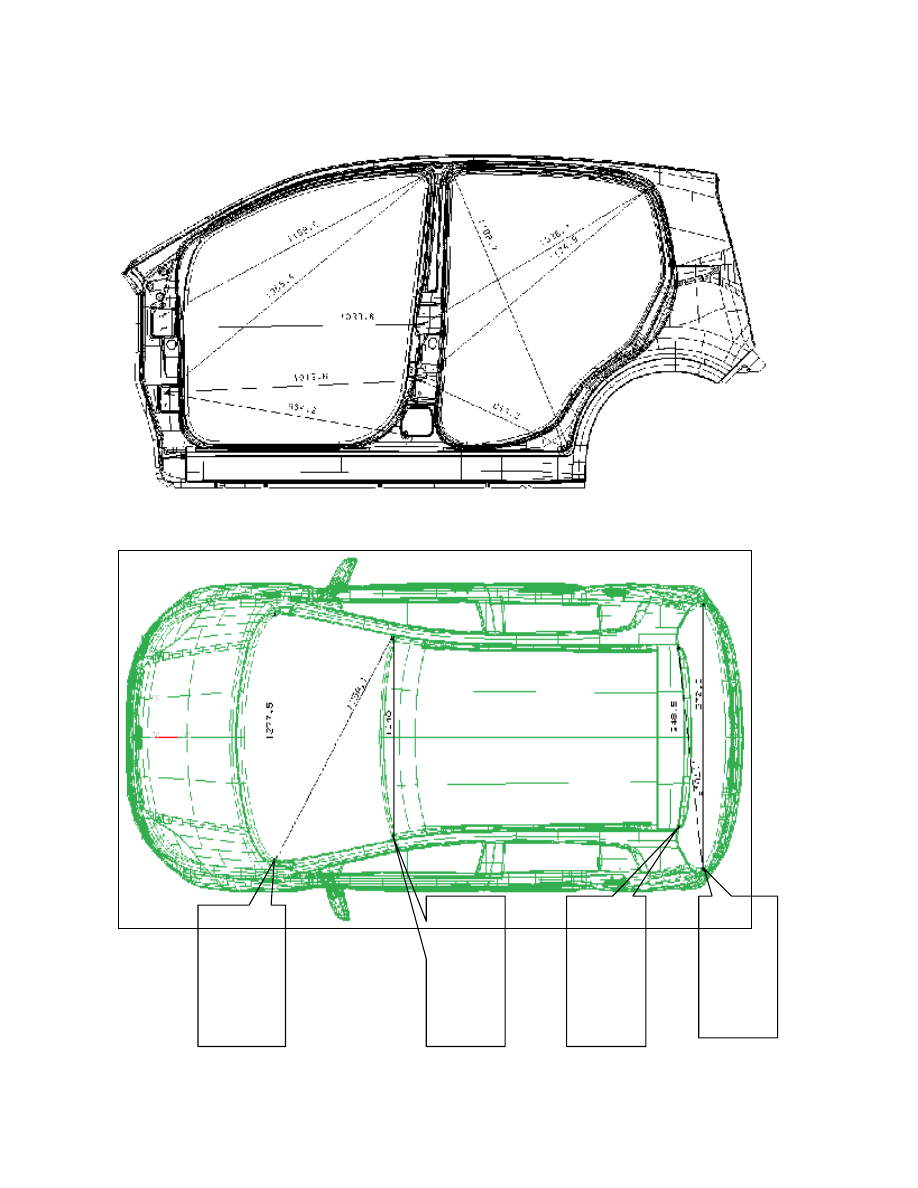

IV. Various Opening Dimensions



V. Windshield Dimensions







Joint  between
the  front  wall
upper

cover

assembly  and
Inner  A-pillar
plate

(right

and  left  are
the same)

Corner
where

the

roof

cover

and

side

wall

join

(right=left)

Up-turning
point  of  the
rear
windshield
(right=left)

Down-turn
ing

point

of  the  rear
windshield
(right=left)



109

Chapter X    Harness

Section I Battery Negative Harness

I. Harness Sketch
















II. Instructions on Main Connectors







































No

Connector Name

Pins

Connection

Remark

1

Hole type joint

1

Battery Negative



2

Vehicle

body

ground

1

Vehicle body

Below left-front
fender

Vehicle body earth

Hole type
Connector



110

III. Removal and Installation of Battery Harness

Part number: S12-3703010AC

(I). Preparations

Tools: 10#. 13# wrench

(II). Notes

Make  sure  to  disconnect  the  power  supply  when  disassembling  the
electrical components and harnesses.
Ignition switch must be OFF.

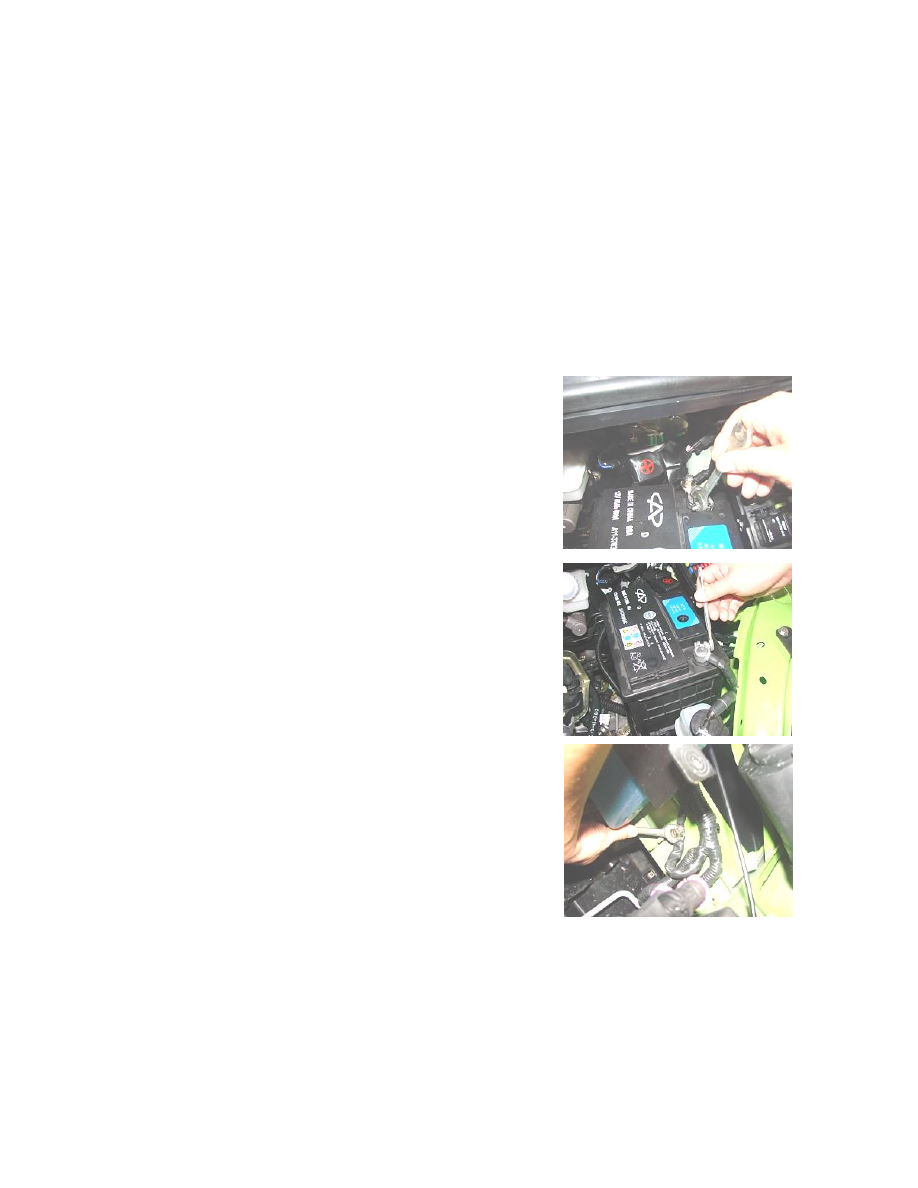

(III). Removal Steps

1. Removal
1.1. Use a 10# wrench to remove the battery positive.







1.2. Use a 10# wrench to loosen off the battery negative.







1.3. Use a 13# wrench to loosen off the battery negative harness
Remove  the  battery  negative  harness  at  the  vehicle  body  ground
wire.







2. Installation
The installation steps are reverse to those for removal.
