Chapter II Removal of Trims

I. Removal and Installation of Seat belts

1. Preparations

Tools: flat head screwdriver, wrench, sleeve wrench
Spare parts: disposable clip

2. Notes

Keep  the  seat  belts  clean  and  free  of  oil,  and  check  them  for  any
damage.


3. Removal Steps (Take Driver’s Seat belt as an Example)

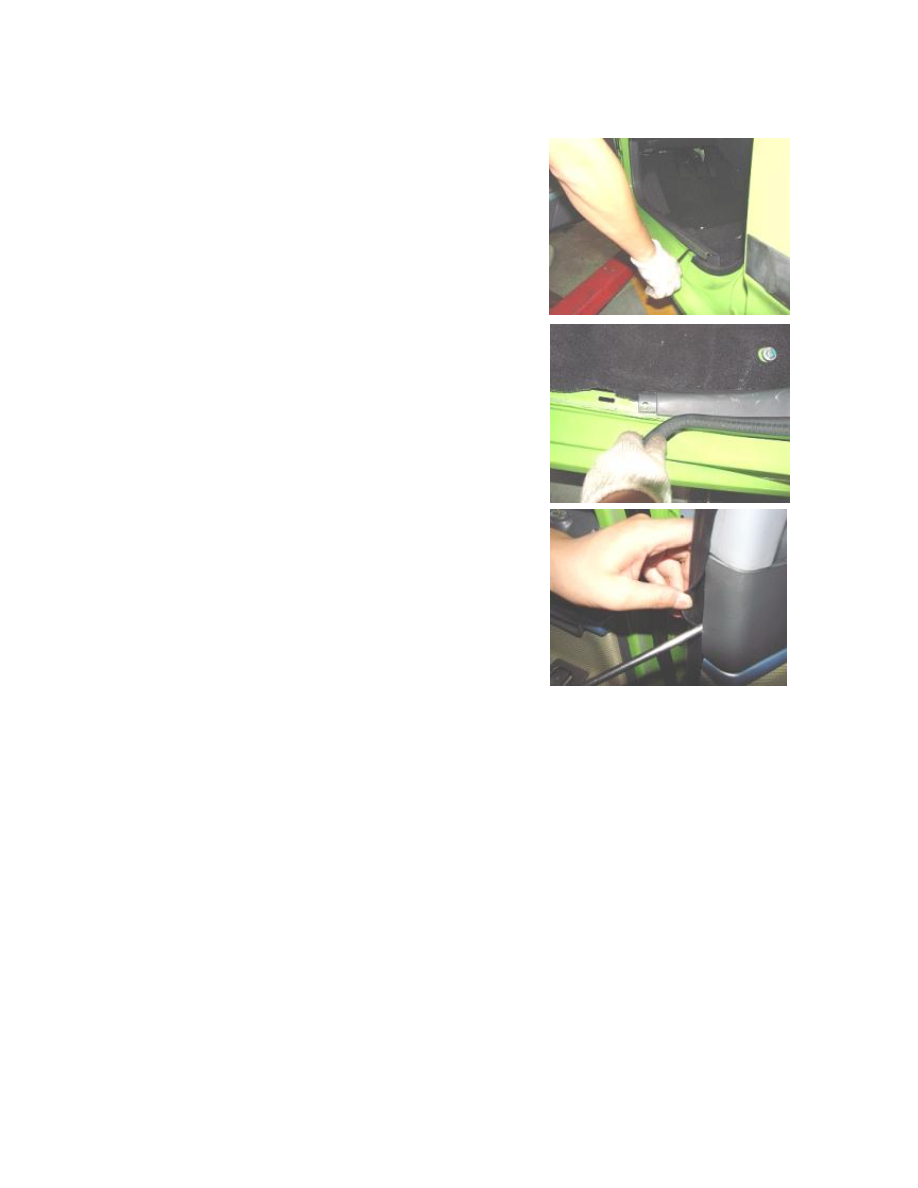

3.1. Carefully pry up the front sill plate with a flat head screwdriver.








3.2. Remove the front door weather strip by hand.









3.3. Remove the B-pillar plate with a flat head screwdriver.

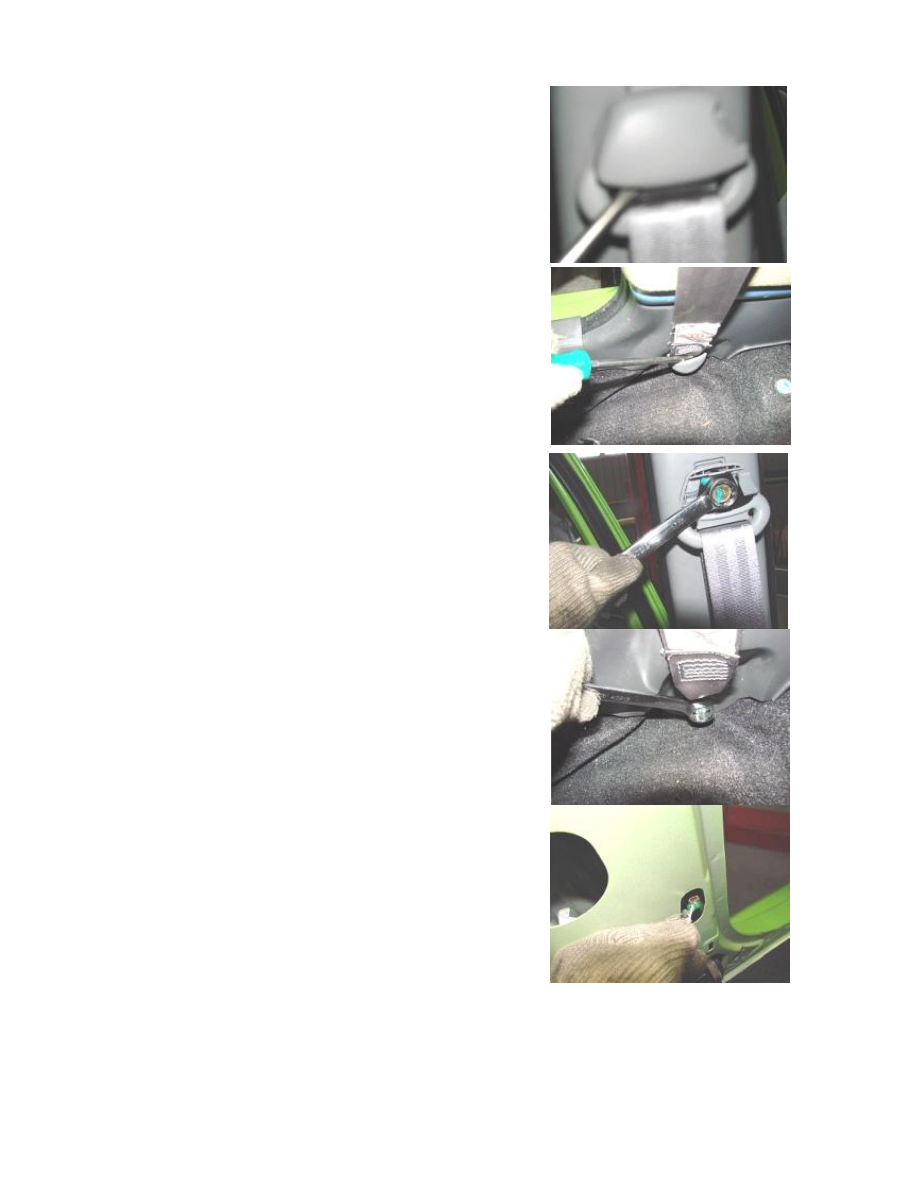

3.4.  Remove  the  decorative  covers  at  the  upper  and  lower  ends  of
the seat belt with a flat head screwdriver.















3.5. Use a 17# wrench to loosen  the  upper  and lower fastening  nuts
before you remove the seat belt.
Installation Torque: 50±5Nm

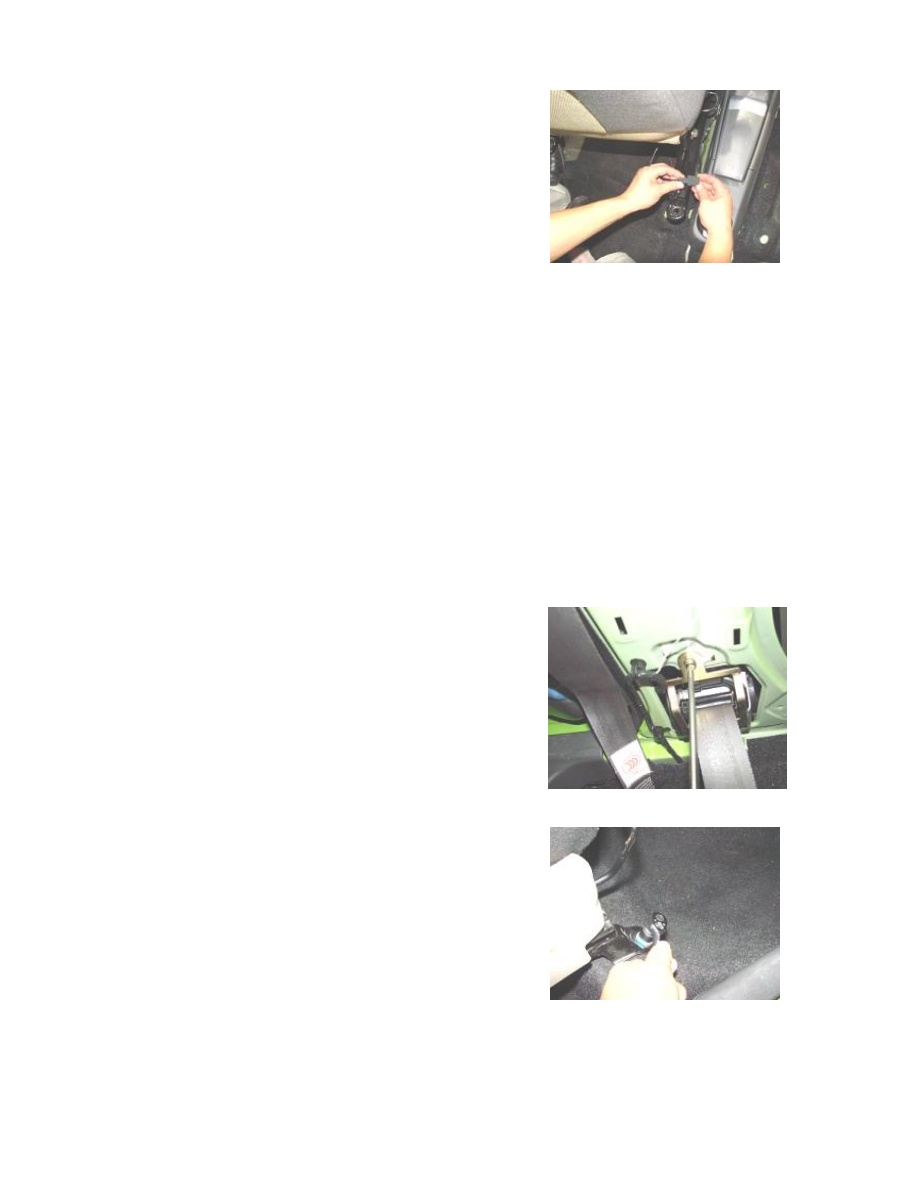

3.6. Pull off the seat belt warning light connector by hand.





3.7.  Use  a  cross  head  screwdriver  to  remove  the  pre-tension  belt
assembly.








4. Installation Steps

The installation steps are reverse to those for removal.
Note:
4.1.  Keep  the  seat  belt  clean  and  free  of  oil,  and  check  it  for  any
damage.
4.2.  The  pillar  shield  should  fit  securely  with  the  vehicle  body
without  any  looseness,  and  it  should  also  fit  well  with  the  vehicle
ceiling and weather strip s.
4.3.  The  seat  belt  adjusting  slide  baffle  of  the  upper  B-pillar  shield
should be able to move freely and won’t affect the adjustment of the
seat  belt,  and  its  fitting  clearance  with  the  lower  shield  should  be
consistent and less than 1mm;
4.4. The  fitting  clearance  between  the  lower  B-pillar  shield  and  the
front/rear sill plate should be consistent and less than 1mm;

II. Removal and Installation of Seats

Preparation of Tools: sleeve wrench

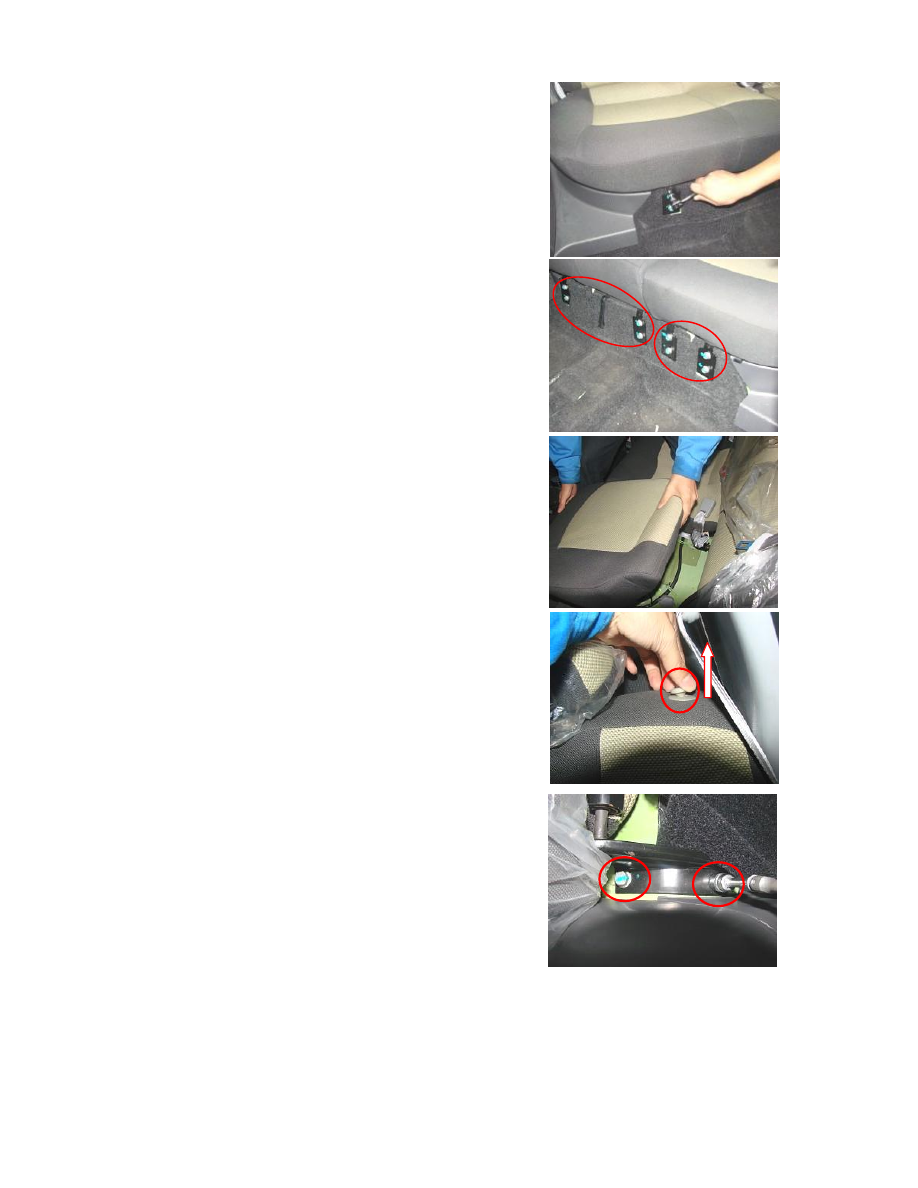

1. Removal of Front Seats

1.1.  Move  the  seat  by  pulling  at  the  movable  handle  below  it,  and
when the fixing bolts are shown, use a 13# socket wrench to remove
the bolts in the seat.
Torque: 25±3Nm





1.2. Pull off the seat connector and raise the seat.



2. Removal of Rear Seats

2.1. Use a 13# socket  wrench to remove the  fixing  bolts  in  the  rear
seat cushion.
Torque: 25±3Nm






2.2.  There  are  two  rear  seat  cushions,  a  left  one  and  a  right  one,
secured by four bolts respectively.
Torque: 25±3Nm






2.3.  The  cushion  can  be  dismounted  when  the  four  fixing  bolts  are
removed.








2.4. Pull up the pull button in the rear seat  and the seat back can be
released forward (Take the left-rear seat as an example).






2.5.  Use  a  13#  socket  wrench  to  loosen  off  the  two  fixing  bolts
below the seat back (Take the left-rear seat as an example).
Torque: 25±3Nm
