⑤

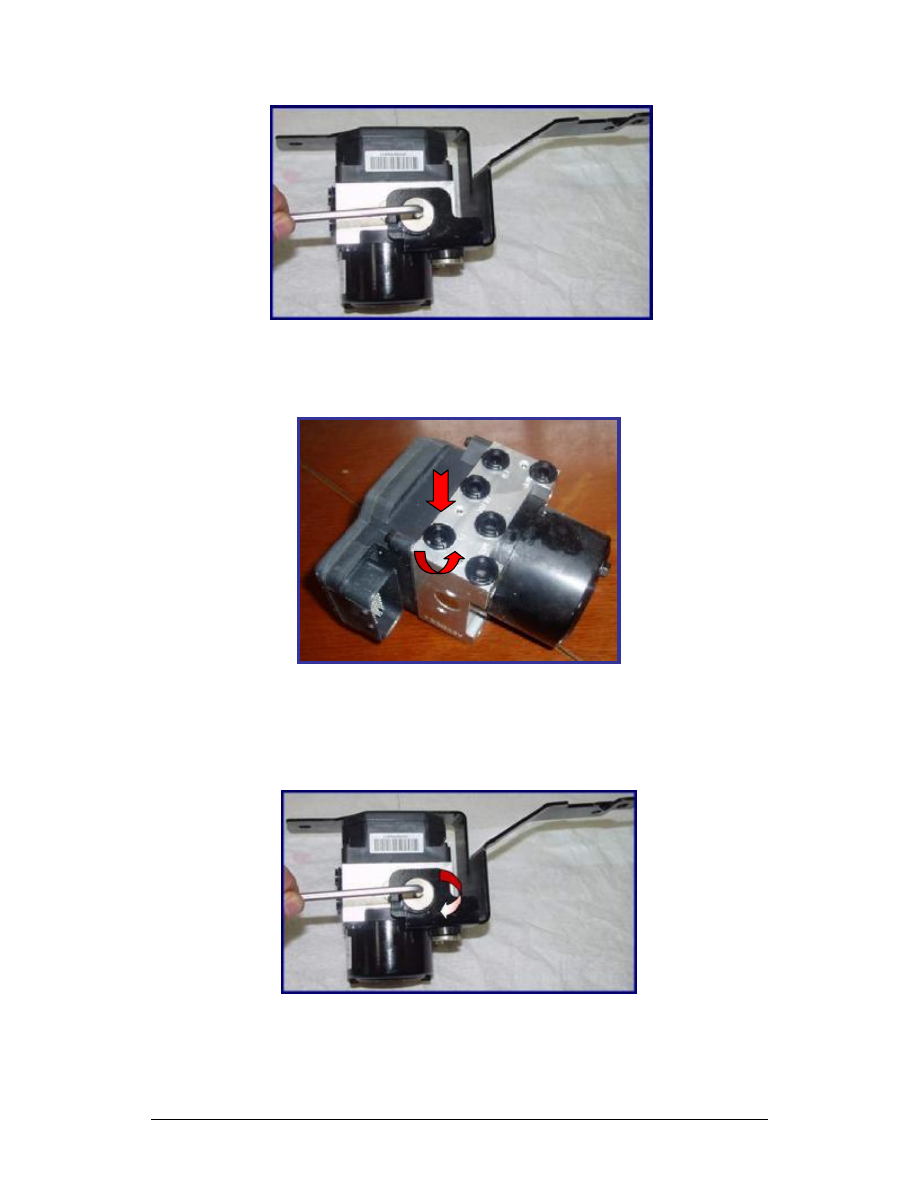

Screw off in counter clockwise direction the 6 bolts from the after-service  HECU with 6mm

tool (hex wrench).
























⑥

Screw  on  in  clockwise  direction  3  embedded  bolts  to  assemble  the  after-service  HECU  and

the bracket with 5mm tool (hex wrench). The tightening torque for the embedded bolts is 80 ~ 100
kgf·cm.












⑦

With  reference  to  above  item

~

①

③,  install  the  replacement  after-service  HECU  to  the

vehicle in reverse order.



Page 14 of 38





III. Trouble Diagnosis and Troubleshooting



1．  Checking Sequence










2．  Trouble Diagnosis and Troubleshooting of MGH-25 ABS

2.1    Checking of ABS and EBD Warning Lamp

Check if the ABS and EBD warning lamps are illuminated in accordance with following:
①    Rotate the vehicle key to turn on the power. The ABS warning lamp will illuminate and then
go off in 3s.
②    It  indicates  the  trouble  if  the  status  mentioned  in  ①  is  not  present  and  it’s  necessary  to
check the trouble code with reference to the trouble code checklist.
③    If  the  warning  lamps  are  completely  not  illuminated,  please  refer  to  the  trouble  checklist
without trouble code.



2.2    Table for Common Troubles

Warning lamp

Position

Cause

Structure

ABS

EBD

Incorrect assembling of

brake hose

Locked wheels and brake off-

tracking

Brake oil leakage

Poor start of ABS and EBD

Incorrect wiring

installation

Brake failure

Vehicle

harness

Air discharge trouble

Deteriorated ABS performance

Off

Off

Motor

Motor trouble

ABS start failure

On

Off

Trouble of ECU power line

Start failure of ABS and EBD

Trouble of valve power

line

Start failure of ABS and EBD

Poor grounding of ECU

Start failure of ABS and EBD

ECU trouble

Start failure of ABS and EBD

On

On

ECU

Trouble of motor wire line

ABS start failure

On

Off

In event of whichever trouble: ABS

start failure

On

Off

Sensor open-circuit/short-

circuit

In event of both troubles: Start failure

of ABS/EBD

On

On

In event of whichever trouble:

Incorrect start of ABS

On

Off

Speed

sensor

Gear ring trouble, sensor

interference trouble, air gap

trouble

In event of both troubles: Start failure

of ABS/EBD

On

On







Regular checking

Checking of wheel

speed sensor

• ECU ID determination

• ECU trouble code

determination

• Warning lamp status

determination

Checking of valve

and terminal

Record checking

result

• Sensor air gap determination
• Sensor assembling status

determination

• Trouble code

determination

• Trouble code record

• Valve status determination

• Pipeline  assembling  status

determination

Page 15 of 38



2.3    Trouble Code Readout and Deletion without Trouble Diagnosis Instrument



①

Purpose and condition of trouble code readout without trouble diagnosis instrument

If  without  the  trouble  diagnosis  instrument,  it  may  display  the  trouble  status  of  the  ABS  via  the
ABS  warning  lamp  and  read  out  the  trouble  code  to  facilitate  the  trouble  determination  and
troubleshooting.  In such case, the trouble code will be displayed in 2-digit  number. Please refer  to
the numbers in parentheses in the trouble checklist of trouble code in succeeding section 2.4.



The service conditions are as follows:



† Vehicle speed below 2km/h;
† Without connection of trouble diagnosis instrument;
† The  line  L  (namely  the  pin  7  of  interior  diagnosis  socket)  should  be  always  grounded

during the diagnosis process.



In  addition,  at  finish of the trouble code readout,  restore  the ECU  status of  the ABS to the  normal
mode  (previously,  it’s  the  diagnosis  status),  of  which  the  method  is  as  follows:  At  finish  of  the
diagnosis operation, disconnect the grounding status of the line L, rotate the key to power off status,
and then re-connect.





②   Readout method of trouble code without trouble diagnosis instrument
Read out the trouble code in accordance with following procedure when the service conditions  for
trouble code readout without trouble diagnosis instrument are met:








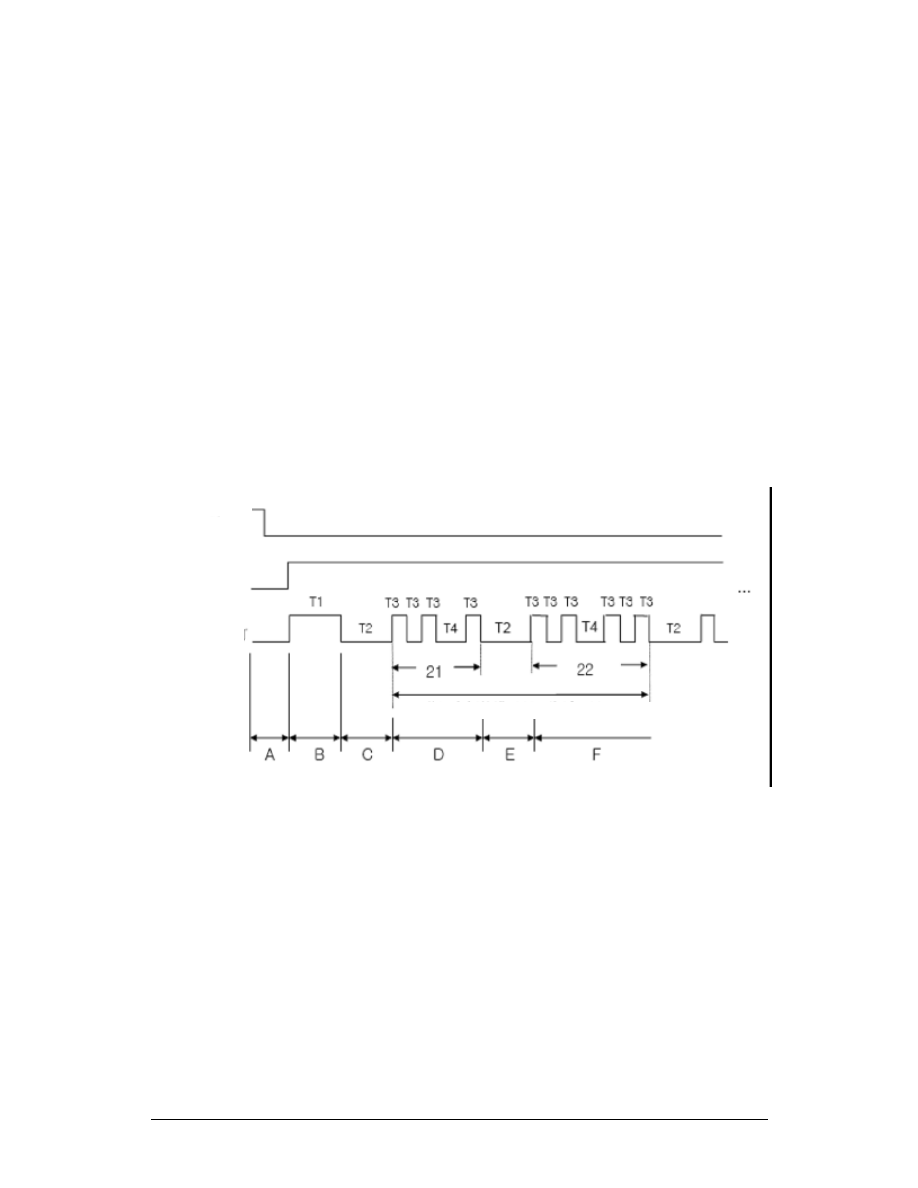

The steps in above figure are respectively:





A.    Rotate the vehicle key to power on position after the line L is grounded;

B.    When  the  ABS  warning  lamp  illuminates  and  lasts  for  3s,  it  indicates  the  start  of
diagnosis;

C.    When  the  ABS  warning  lamp  is  off  for  3s,  it  indicates  that  it  enters  into  the
trouble code display phase;

D.    Trouble code display and readout;

E.    Wh e n  th e   AB S   w a r ni n g  l a mp   i s  o ff  fo r  3 s ,   i t  i n di c a te s   t ha t  i t  e nt er s   i nt o
ne xt  troub le   dis pla y  phas e   or   c ir cula ted  dis p lay  phas e ;

F.    The display and readout of new trouble code and the circulated display of last trouble code.









Line L

Ignition

Switch

The display will be repeated without any new trouble code.



ABS

warning

lamp

Page 16 of 38



The meaning of symbols in the figure is as follows:



Code



Symbol Description



Duration



T1



The symbol for diagnosis start. The warning lamp starts flashing



3.0s



T2



For  differentiation of the duration of various trouble codes during
the display of multi trouble codes



3.0s



T3



Flashing interval of warning lamp at the presence of trouble code



0.5s



T4



For  differentiation of the interval of various  digits of trouble code
during  the  display  of  certain  trouble  code  (for  this  interval,  the
first digit is for tens digit and the second digit is for ones digit)



1.5s





Take the process shown in above figure for instance. Within the display span of the first trouble code,
before the presence of T4 (namely, 1.5s before the off of the warning lamp), since the warning lamp
flashes  twice (the  duration  for  each  on  and  off is  both T3,  namely 0.5s), the  first  digit of the 2-digit
trouble  code  (tens  digit)  is  at  2;  after  the  presence  of  T4  (namely  1.5s  after  the  off  of  the  warning
lamp), since the warning lamp flashes once, the second digit of the 2-digit trouble code (ones digit) is
at 1. After that, the  warning lamp will be  off  for 3s  (namely T2  duration). Therefore, the  display  of
first trouble code is completed with the trouble code of 21. The detailed description  of the trouble is
shown  in  the  trouble  code  checklist  in  section  2.4.  Also,  the  second  trouble  code  of  22  can  be
obtained.




③

Deletion of trouble code without trouble diagnosis instrument

After the trouble code readout and troubleshooting based on the trouble code checklist, it’s necessary
to  delete  the  previous  trouble  code  before  the  re-checking  of  the  trouble  code.  The  condition  for
trouble code deletion is same with that of the trouble code readout. The detailed operation method is
as follows:





















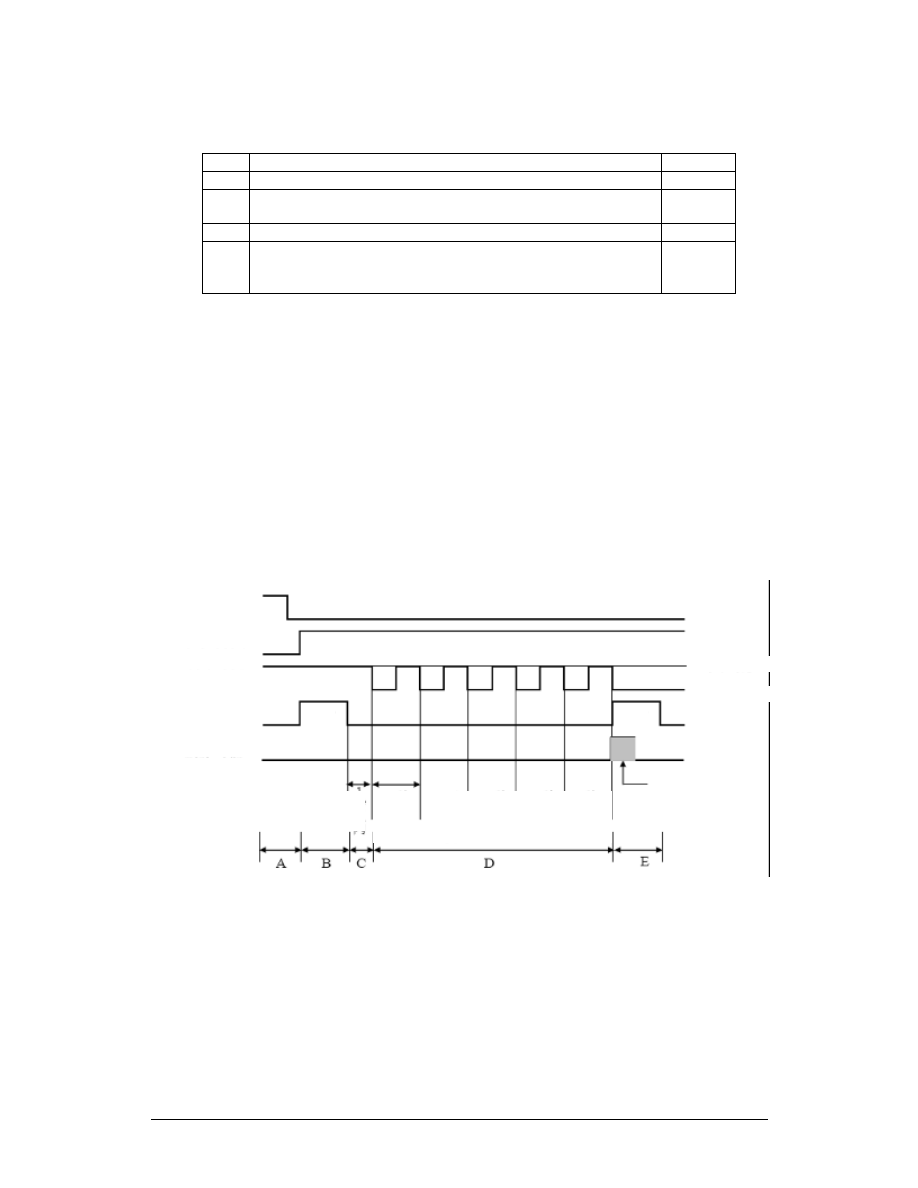

The steps in the above figure are respectively as follows:



A.    After the brake pedal is depressed, ground the line L and rotate the vehicle key to the power on
position;
B.    The ABS warning lamp illumination and go off in 3s;
C.    Start to release the pedal within 1s after the ABS warning lamp goes off;
D.    After the pedal is released  for approximate 1s, re-depress the pedal for approximate
1s.  Repeat the  above operation  for 5  times. During this operation, the warning lamp will
not be illuminated;
E.    The  ABS  warning  lamp  illuminates  and  lasts  for  3s. During  this  period,  the  trouble
code within this process will be deleted.



At the finish of the trouble code deletion, restore the ECU status of the ABS to the normal mode,

Line L

Within

1s

Ignition switch

Brake pedal

ABS warning lamp

3s

Deletion period

3s

Pedal depressing

Pedal releasing

Within

2s

(1 time)

Within 2s

(2 times)

Within 2s

(3 times)

Within 2s

(4 times)

Within 2s

(5 times)
