of which the operation method is same with that of the trouble code diagnosis.



In  addition,  when  the  ECU  of  the  ABS  has  no  trouble  code,  ground  the  line  L  and  rotate  the
key  to  the  power  on  position.  The  flashing  of  the  ABS  warning  lamp  is  conducted  in
accordance  with  the  type  in  following  figure,  of  which  the  symbol  meaning  is  same  with  the
foregoing section.







2.4    Trouble Checklist of Trouble Code







①

Contents of Trouble Code





Trouble

code

Contents

Trouble

code

Contents

C1 200

(11)

Open-circuit/short-circuit  of  left
front sensor

C1 206

(31)

Open-circuit/short-circuit  of  left  rear
sensor

C1 201

(12)

Interference of left front sensor or
gear ring

C1 207

(32)

Interference  of  left  rear  sensor  or  gear
ring

C1 202

(13)

Air gap error of left front sensor

C1 208

(33)

Air gap error of left rear sensor

C1 203

(21)

Open-circuit/short-circuit  of  right
front sensor

C1 209

(41)

Open-circuit/short-circuit  of  right  rear
sensor

C1 204

(22)

Interference  of  right  front  sensor
or gear ring

C1 210

(42)

Interference  of  right  rear  sensor  or
gear ring

C1 205

(23)

Air gap error of right front sensor

C1 211

(43)

Air gap error of right rear sensor

C1 101

(51)

Battery  voltage  too  high  (above
17V)

C2 112

(54)

Trouble  of  electromagnetic  valve  fuse
or electromagnetic relay

C1 102

(52)

Battery  voltage  too  low  (below
9.4V)

C2 402

(55)

Trouble of motor fuse or motor

C1 604

(53)

Trouble of ECU internal circuit or
electromagnetic valve coil


















Line L

Ignition

Switch

ABS warning

lamp

Page 18 of 38





②

Trouble checklist of trouble code



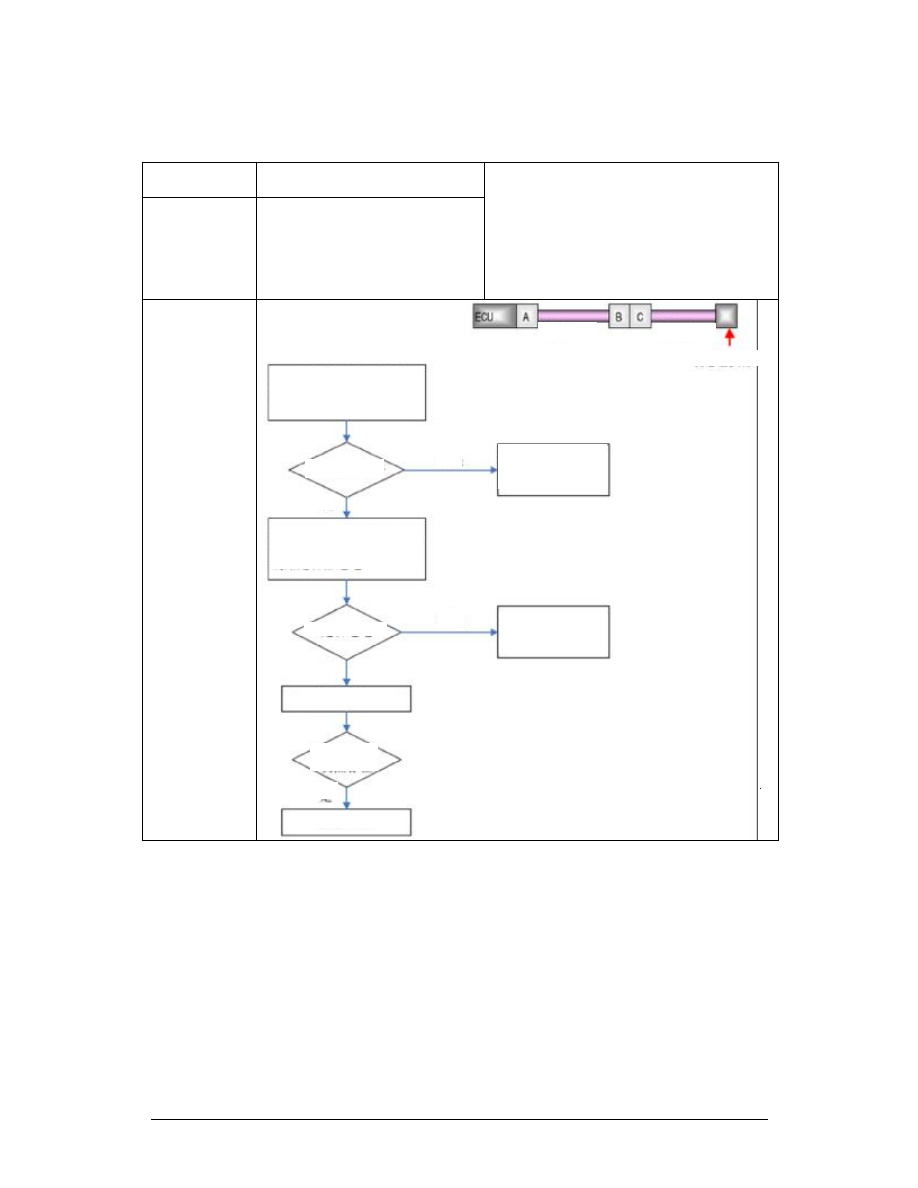

Table 1

Trouble Code

C1 200(11)

C1 203(21)

C1 206(31)

C1 209(41)

Possible Case

Open-circuit/short-circuit of sensor:
At  short-circuit  or  open-circuit
of  batter y  anode  or  cathode  of
sensor.

Note:  If  the  malfunctions  corresponding  to
more  than  2  trouble  codes  can  be  determined,
after  the  trouble  codes  are  deleted  (erasable
trouble  codes),  drive  the  vehicle  to  above
40km/h  to  determine  the  malfunctions  to  that
the  trouble  codes  correspond  and  check  in
accordance  with  the  registered  trouble  codes
(determine the same one trouble code).

Troubleshooting
Flow










No

No

Yes

Yes

Yes

Harness

Sensor

Sensor Head

Is status good?

Remove  the  connector  from  the
harness  and  sensor,  confirm  the
assembling  status,  and  check  the
pins for deviation

Correct  the  connector
pins

and

correctly

assemble the connector

Is powered on?

Replace sensor

Replace HECU

Is the problem

still present?

Determine  and  repair
wiring  broken  portion  or
replace wiring

Determine if the two lines between
harness side pin A and connector  B
of sensor assembly are powered

Page 19 of 38



Table 2

Trouble Code

C1 202(13)      C1 205(23)
C1 208(33)      C1 211(43)

Possible Case

Air gap error:
Air gap  too big  or self  short-circuit
of sensor (resistance value at 0) that
results  no  signal  or  the  gear  ring
not properly installed.

Note: ①The air gap refers to the  gap between
the gear ring and the sensor;
②  If  the  malfunctions  corresponding  to  more
than  2  trouble  codes  can  be  determined,  after
the  trouble  codes are  deleted (erasable  trouble
codes),  drive  the  vehicle  to  above  40km/h  to
determine  the  malfunctions  to  that  the  trouble
codes  correspond  and  check  in  accordance
with  the  registered  trouble  codes  (determine
the same one trouble code).

Troubleshooting

Flow








































Replace sensor

Replace HECU

Is problem

still present?

Checking

complete

Yes

No

Page 20 of 38



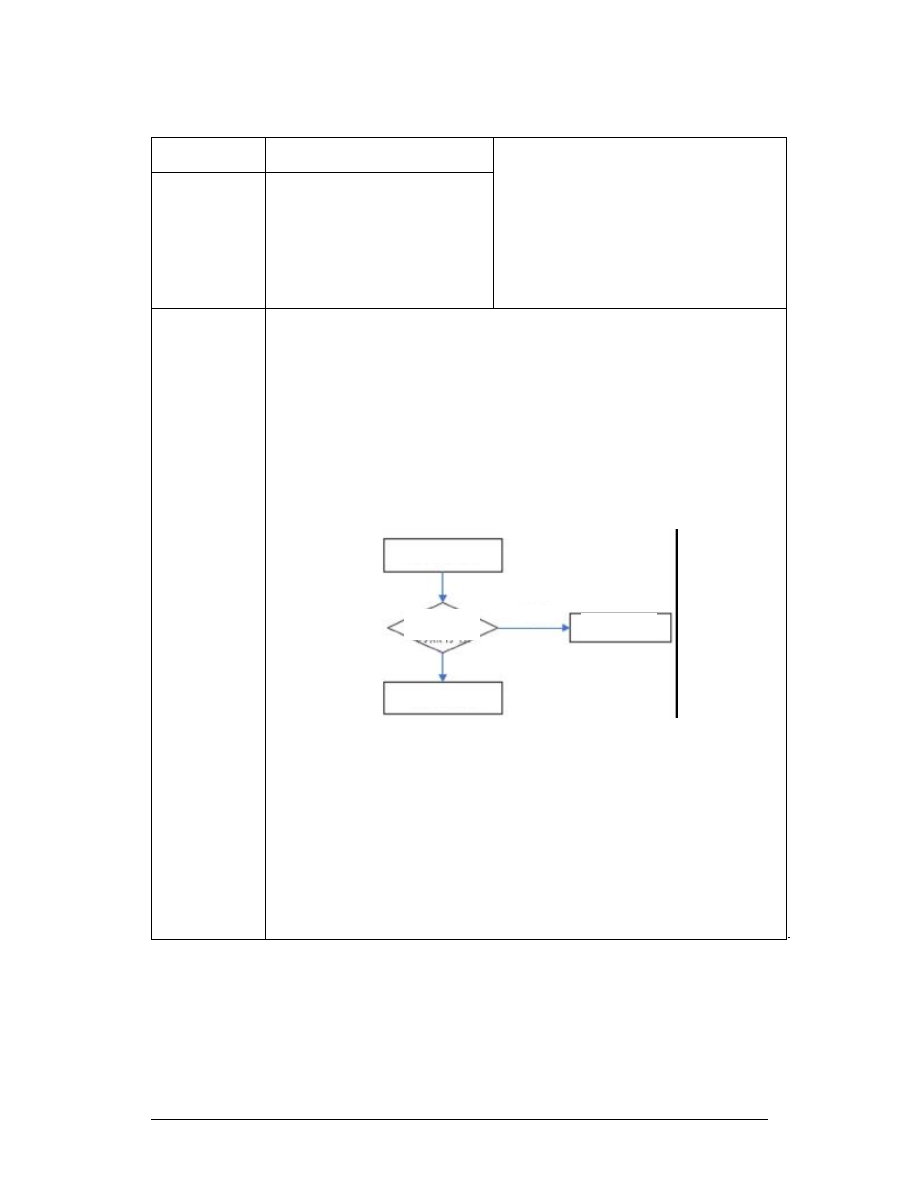

Table 3

Trouble Code

C1 201(12)      C1 204(22)
C1 207(32)      C1 210(42)


Possible Cause

Interference of gear ring or sensor:
Occurred  when  installed  with  non-
standard specification gear rings.

Note:  ①  The  sensor  signal  is  not  uniform
when  the  gears  are  adhered  with  engine  oil
and the impurities such as slag;
②  The  air  gap  refers  to  the  air  gap  between
the gear ring and the sensor;
③  If  the  malfunctions  corresponding  to  more
than  2  trouble  codes  can  be  determined,  after
the  trouble  codes are  deleted (erasable trouble
codes),  drive  the  vehicle  to  above  40km/h  to
determine  the  malfunctions  to  that  the  trouble
codes  correspond  and  check  in  accordance
with  the  registered  trouble  codes  (determine
the same one trouble code).

Troubleshooting

Flow







































Replace sensor

Replace HECU

Is problem

still present?

Checking complete

Yes

No
