2. Principle of Clearance Lamp Control

The  clearance  lamp  is  controlled  using  a  light  switch.  When  the  switch  is  in  the  clearance  lamp

position, the terminals 5# and 6# of the light switch  will be turned  on to  make the  power supply

from the fuse F4 get to the clearance lamp via the angle 5#, and the front and rear clearance lamps

connect to the fuses F13 and F14 respectively. In addition, the license plate lamp also lights.

3. Night Light and Electric Headlamp Control

When the light switch is in the clearance lamp position, the terminals 6# and 9# of the light switch

are  turned  on,  which  supplies  the  electric  power  to  the  terminal  4#  of  the  nightlight  regulating

switch  and  thus  makes  all  nightlight  circuit  power  on.  Surely,  the  brightness  is  controlled  by  the

regulation resistance  mounted  on the  nightlight switch.  When  the light switch is  in  the  headlamp

position,  the  power  supply  from  the  fuse  F11  is  connected  via  the  angles  3#  and  8#  of  the

headlamp switch which are used to supply the electric power to the electric switch and headlamp

relay.  In  this  case,  the  electric  switch  can  employ  its  slide  resistor  to  control  the  operation  of

electric  motor. So,  from the  principles above, it can be  concluded  that the night light works  only

when the light switch is in the clearance lamp or headlamp position, and the electric headlamp can

be adjustable only when the light switch is in the headlamp position.







































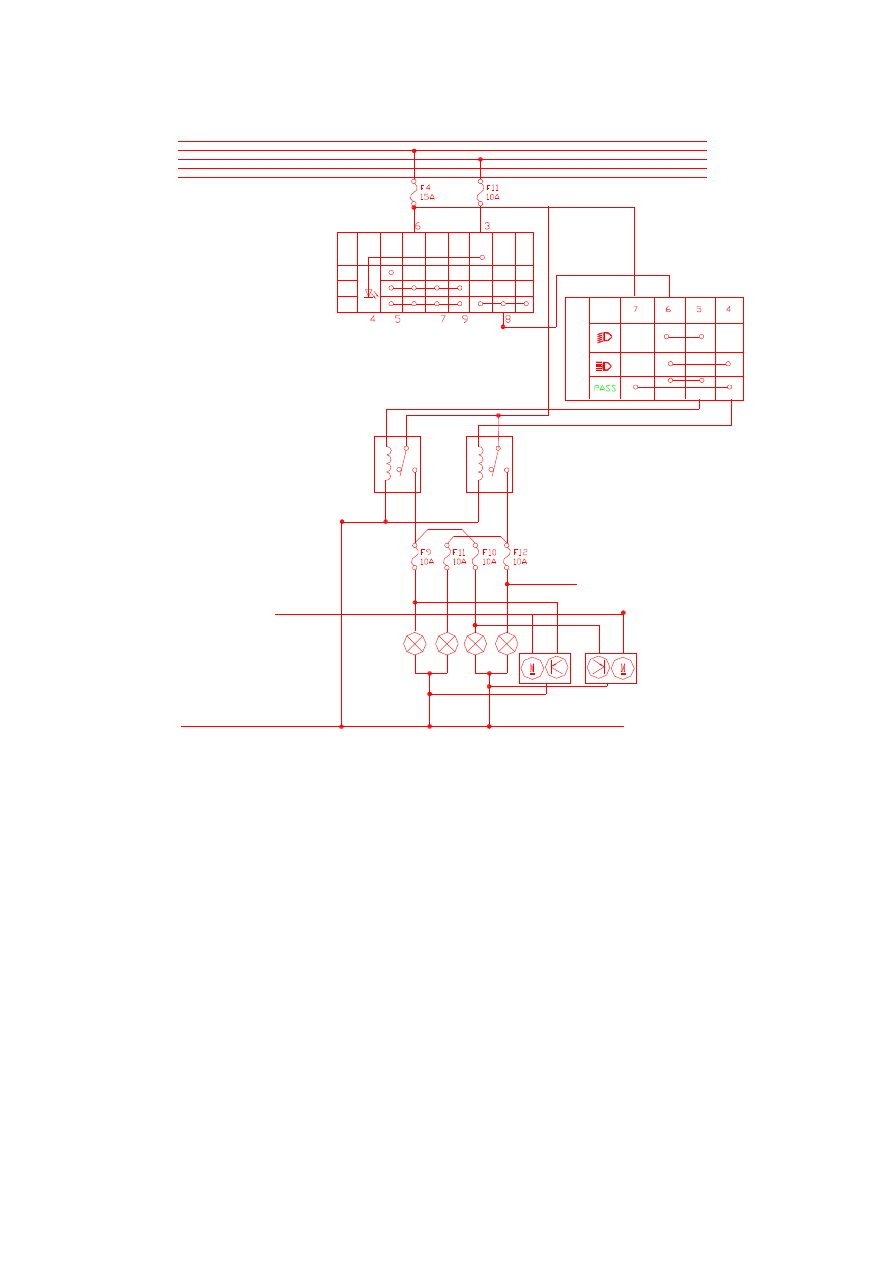

IV. Headlamp Control





























































1. Principle of low beam lamp control

When  the light switch is in the  headlamp  position, the terminal 8# of the light switch  offers

the light control switch’s 6# terminal the  electric  power. When the light  control switch is in the

low beam  position, the switch  will turn on the terminals  6# and 5# to  make the low beam relay

close and thus light up the low beam lamp.

2. Principle of high beam lamp control

When the light control switch is in the headlamp position, the switch will connect the power

supply from the terminal 8# of the light switch and the terminal 4# of light control switch, which

makes the high beam relay close and thus lights up the high beam lamp.

Right High B

e

am

Right



Low Beam

Left

H

igh Beam

L

eft Low Beam

Light Switch

Light Regulating
Switch

High Beam Indicator

High Beam
Relay

Low Beam
Relay

Terminal

Light
Control
Lamp

OFF

Headlamp

Power

Clearance
Lamp

15a

Ka

30a

15

30

Power

Clearance
Lamp

Headlamp

3. Principle of the passing lamp control

When the light control switch is in PASS position (passing lamp position), the switch directly

offers the high beam relay the electric power from the fuse F4, without via the light switch, which

lights up the high beam lamp. So, it is unnecessary to open the light switch when the passing lamp

is in service.

V. Turn Signal Lamp Control





































































Rear
Right
Lamps

Rear
Left
Lamps

To Anti-theft Module

To Instrument

Turn
Signal
Switch

Flasher
Relay

Alarm
Switch

14

30

30a

15a

15

Ka

To Anti-theft Module

To Instrument

1. Principle of turn signal lamp control

The  turn  signal  lamp  control  is  divided  into  three  categories  while  the  final  control  is

implemented by the flasher relay.

Alarm switch control: The alarm switch has the power supply from the battery F7 fuse. So, it

ensures that the switch can work in case that the ignition switch doesn’t turn on. When the alarm

switch  is  in  ON  position,  the  flasher  relay  is  powered  by  the  terminals  5#  and  6#  of  the  alarm

switch.  In  this  case,  the  emitter  electrode  of  the  relay  will  provide  a  intermittent  voltage  signal,

and the terminals 1#, 2# and 3# of two alarm switches utilize this intermittent signal to turn on the

turn signal lamp and make the turn signal lamp work.

Turn  signal  lamp  control:  When  the  alarm  switch  is  out  of  service,  the  electric  power  of

flasher relay base electrode is supplied  from  the terminal F16 of the ignition switch. In  case that

the  turn  signal  lamp  switch  turns  on  the  left  or  right  circuit,  the  intermittent  power  supply  from

flasher  relay  will  enable  the  corresponding  turn  signal  lamp  to  work.  So,  the  turn  signal  lamp

control is just the direct switch control.

BCM control: For the sake of body anti-theft requirement, the turn signal lamp is required to

work when remote control of arming and the elimination of anti-theft. So, BCM also controls the

turn  signal  lamp.  This  control  is  not  via  the  alarm  and  turn  signal  switches,  and  its  intermittent

signal is implemented with its internal circuit.



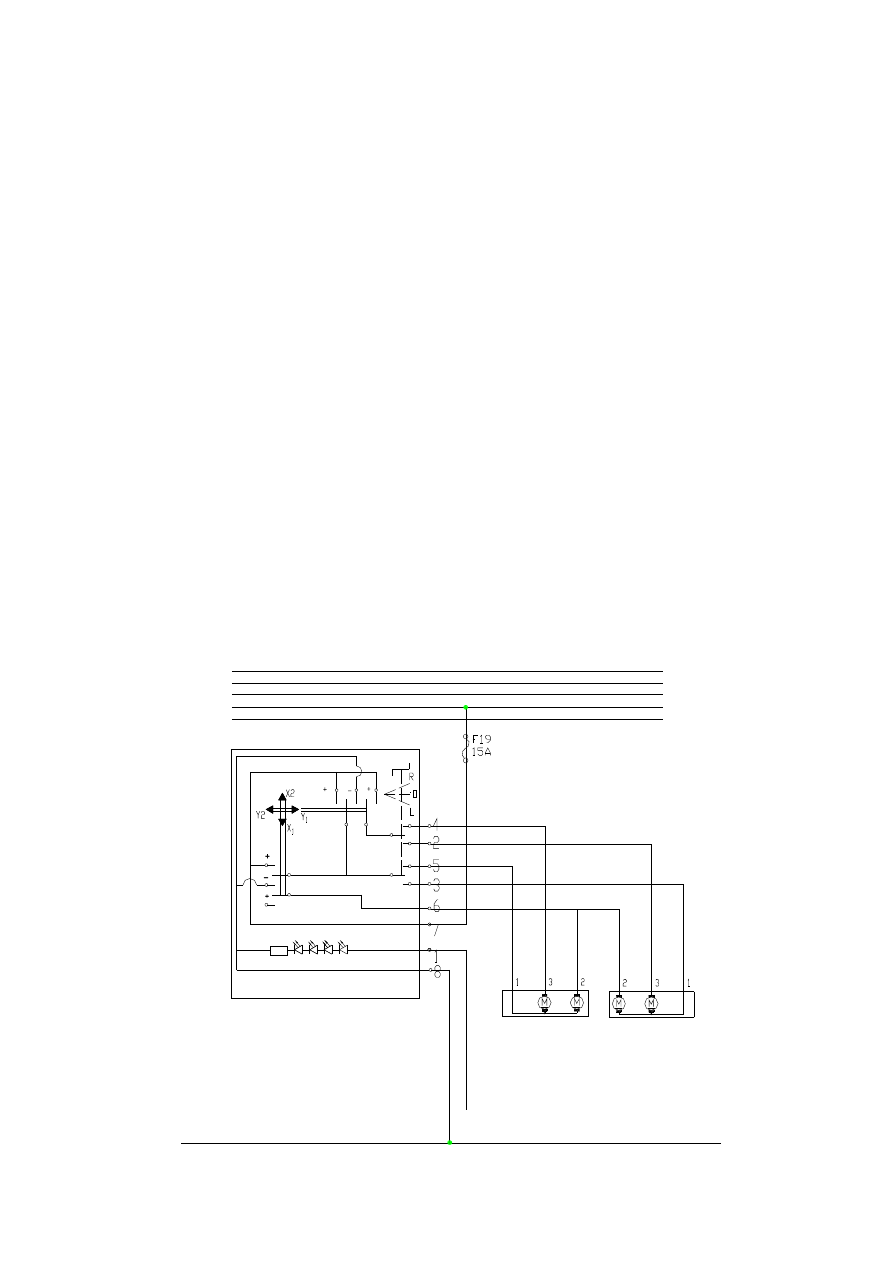

VI. Electric Rear-View Mirror









































30

30a

15

15a

Ka

To
Night
Light

Right Rear-View
Mirror

Left Rear-View
Mirror
