Chery QQ6 (S21) / S12LHD. Manual - part 11

41

Chapter 4    Disassembly/Reassembly and Maintenance of

Front/Rear Bumper

I. Disassembly/Reassembly and Maintenance of Front Bumper

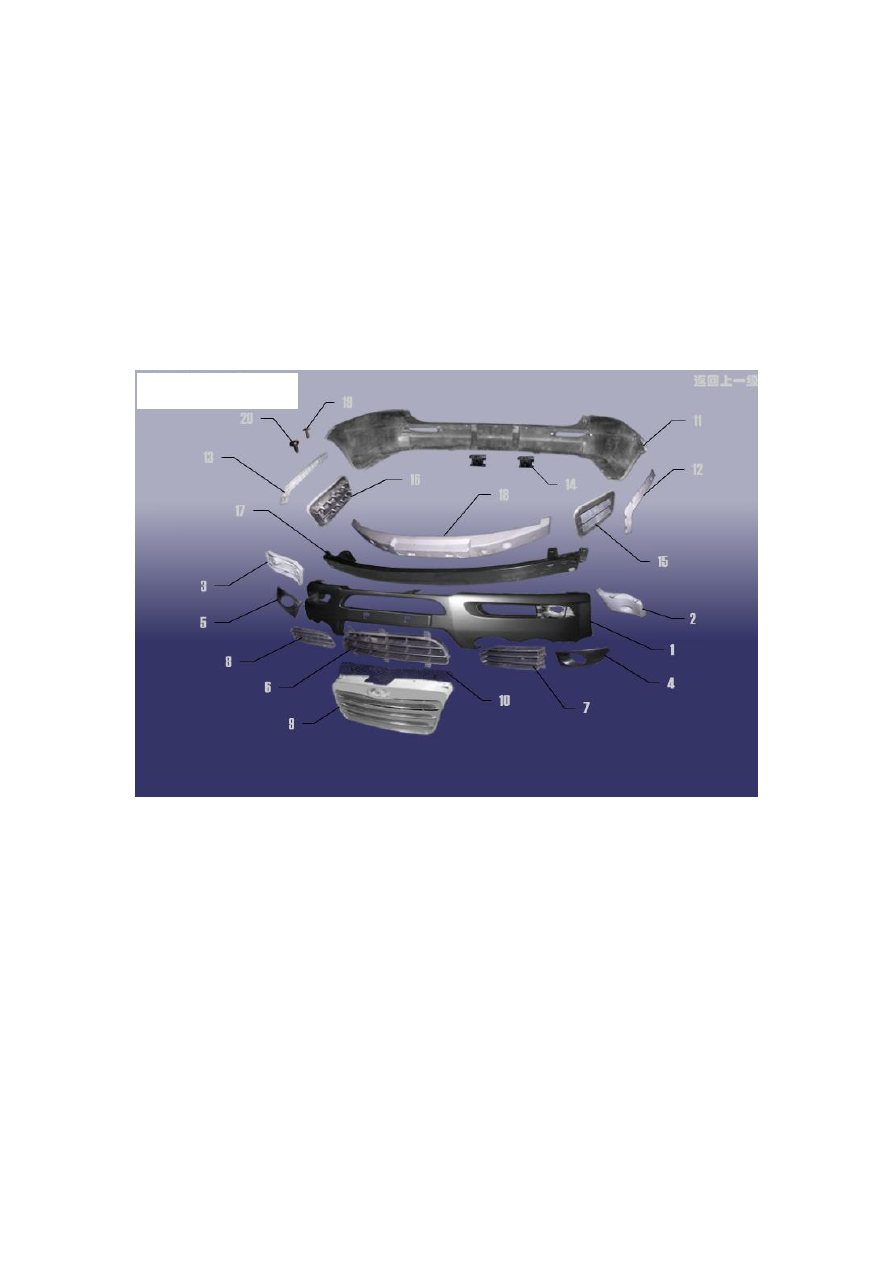

1. System Composition Diagram



2. Preparation

No.7 and No10 sleeve, cross head screwdriver and flat head screwdriver.

3. Precautions

3.1. Please wear necessary labor protection supplies to avoid accidents.

3.2. To prevent scratch the bumper surface paint.

3.3. Carry out the disassembly and assembly at low temperature environment, do not use big force,

otherwise the bumper will be broken.



Front/Rear Bumper

42



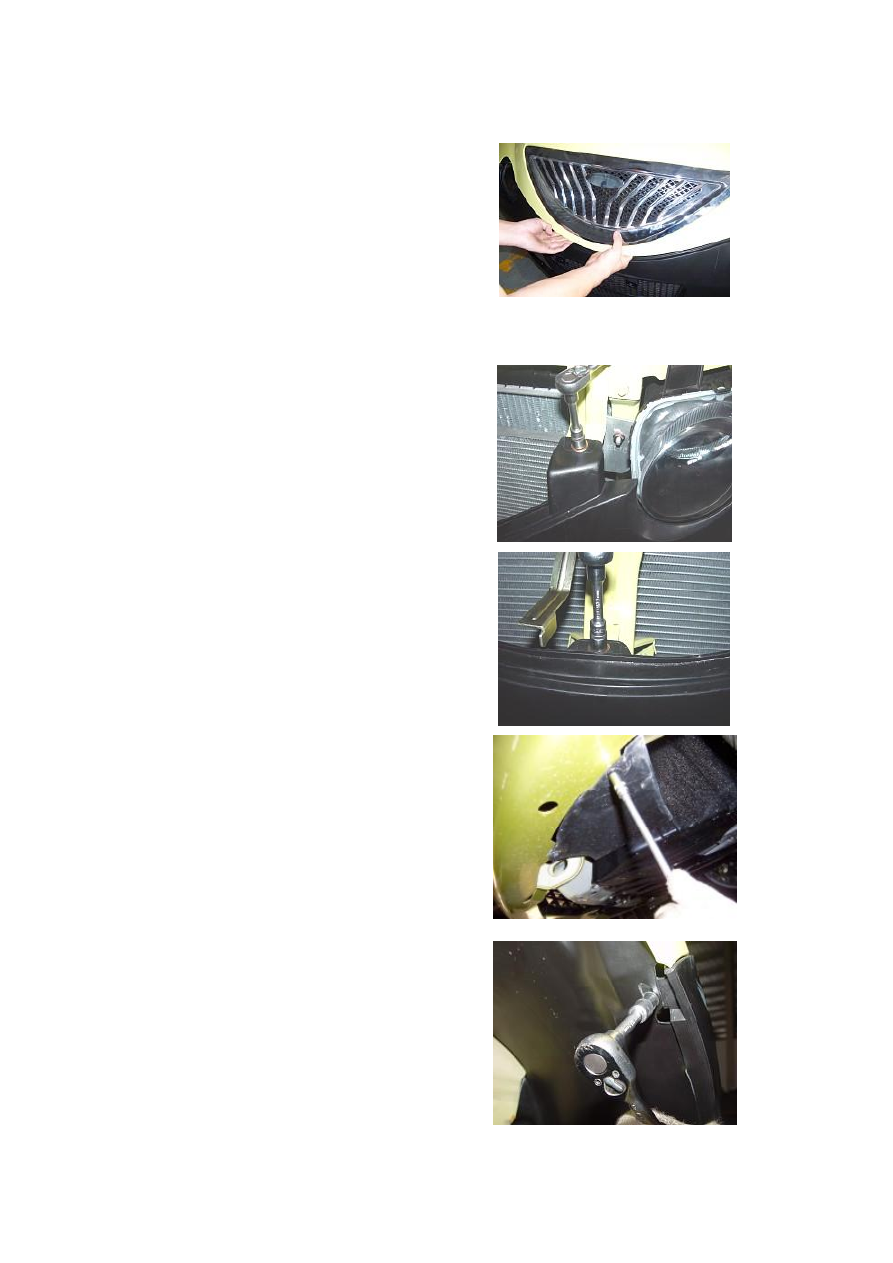

4. Removal Step

4.1 Open the front engine hood by hand.













4.2  Loosen  the  fixing  bolts  of  front  bumper

from  the  right  and  left  sides  of  radiator  cross

beam  with a 10# sleeve. (The left side is taken

as an example)

Torque: 11N·m







4.3  Loosen  the  fixing  bolts  of  front  bumper

from  the  intermediate  part  of  radiator  cross

beam with a 10# sleeve.

Torque: 11N·m









4.4  Loosen  two  fixing  bolts  under  the  bumper

from the mud guard with a 7# sleeve.

Installation torque: 2±0.5 Nm











4.5.  Unscrew  mudguard  fixing  bolt  beside  the

bumper with No.7 sleeve.

Installation torque: 2±0.5N.m







43

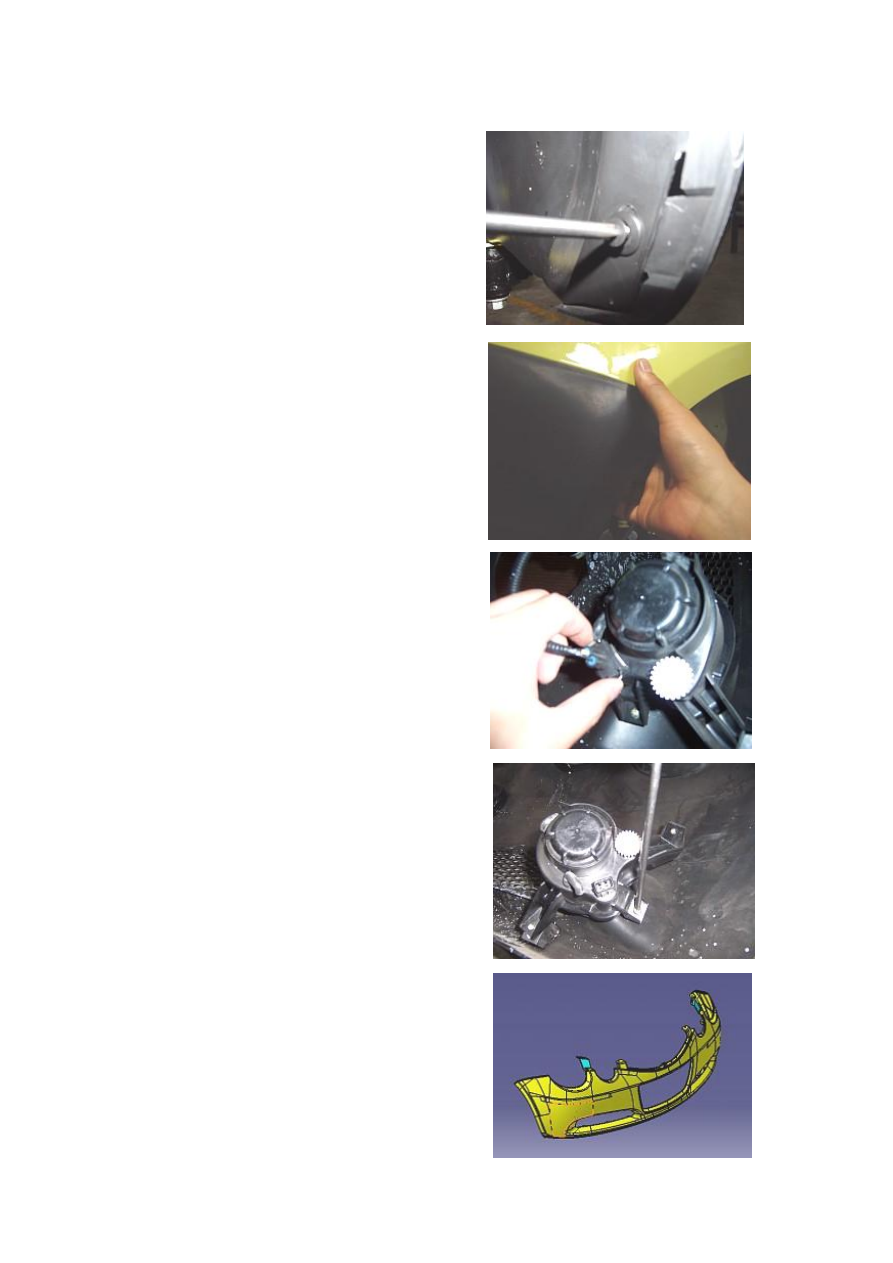

4.6 Remove the fixing bolts of mud guard from

the side of bumper with a cross screwdriver.















4.7  Pull  out  the  bumper  from  the  fixed

mounting at the fender by hand.















4.8.  Pull  out  fog  lamp  plug  by  hand,  and  take

out bumper assy.















4.9  Remove  three  screws  applied  to  joint  the

fog lamp and bumper with a cross screwdriver.















4.10 Remove the bumper body assy.







44

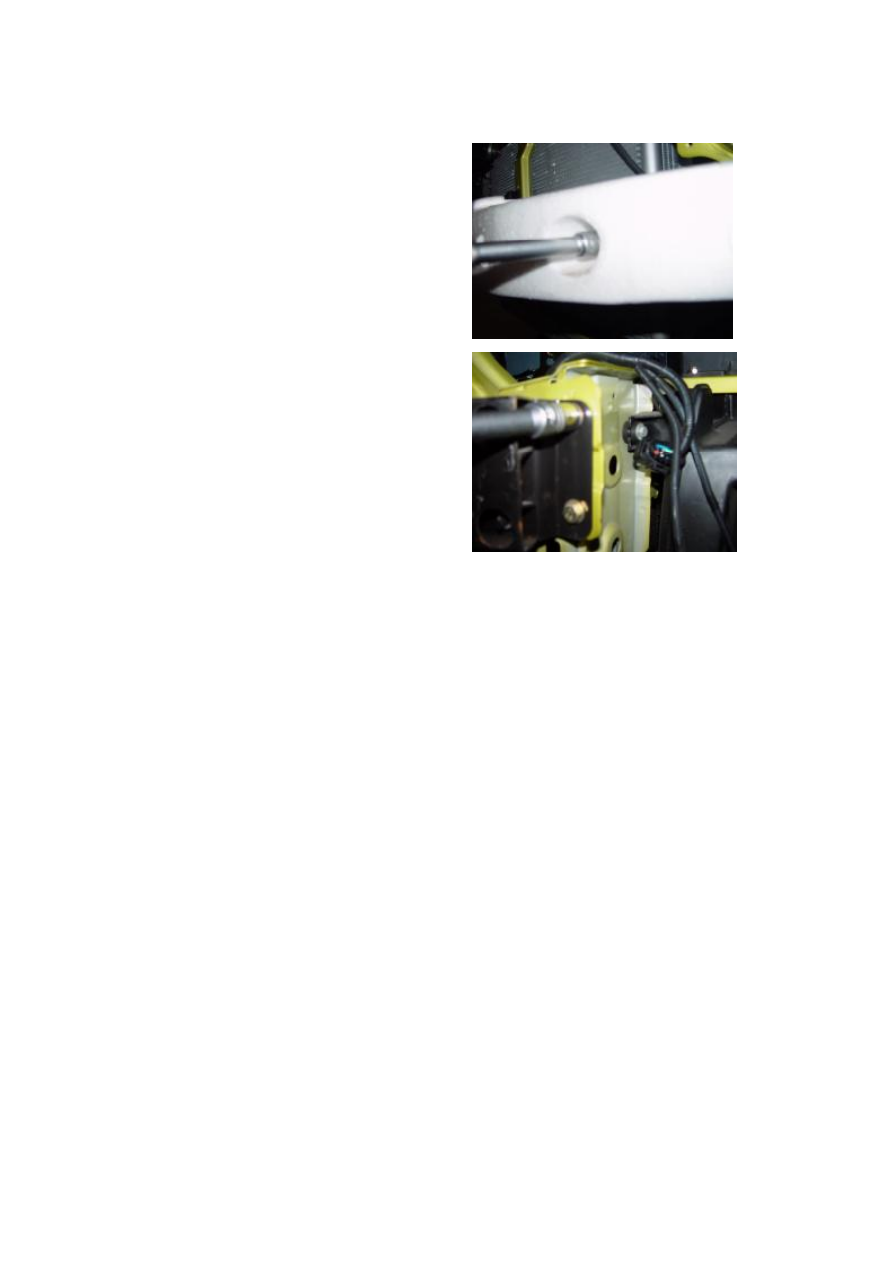

4.11  Loosen  three  fixing  bolts  and  a  fixing  nut

used to secure the front bumper stiffening beam

with a 13# sleeve.

Torque: 25±3N.m











4.12  Loosen  intake  grille  fixing  screws  from

both sides of bumper with a cross screwdriver.















5. Installation and Maintenance

5.1. The installing steps are reverse to those for

removal.
