5. Installation and Adjustment Step

5.1. The installing steps are reverse to those for

removal.

5.2. Adjustment of door

5.2.1.  After  the  installation  of  door,  check  the

horizontial  and  vertical  clearances  and  the

closing  force  of  door.  If  the  clearance  is

incorrect  and  the  closing  force  is  big,  timely

adjust  the  clearnace  and  force.  See  Body

Dimension  for  the  adjustment  of  door

clearance.

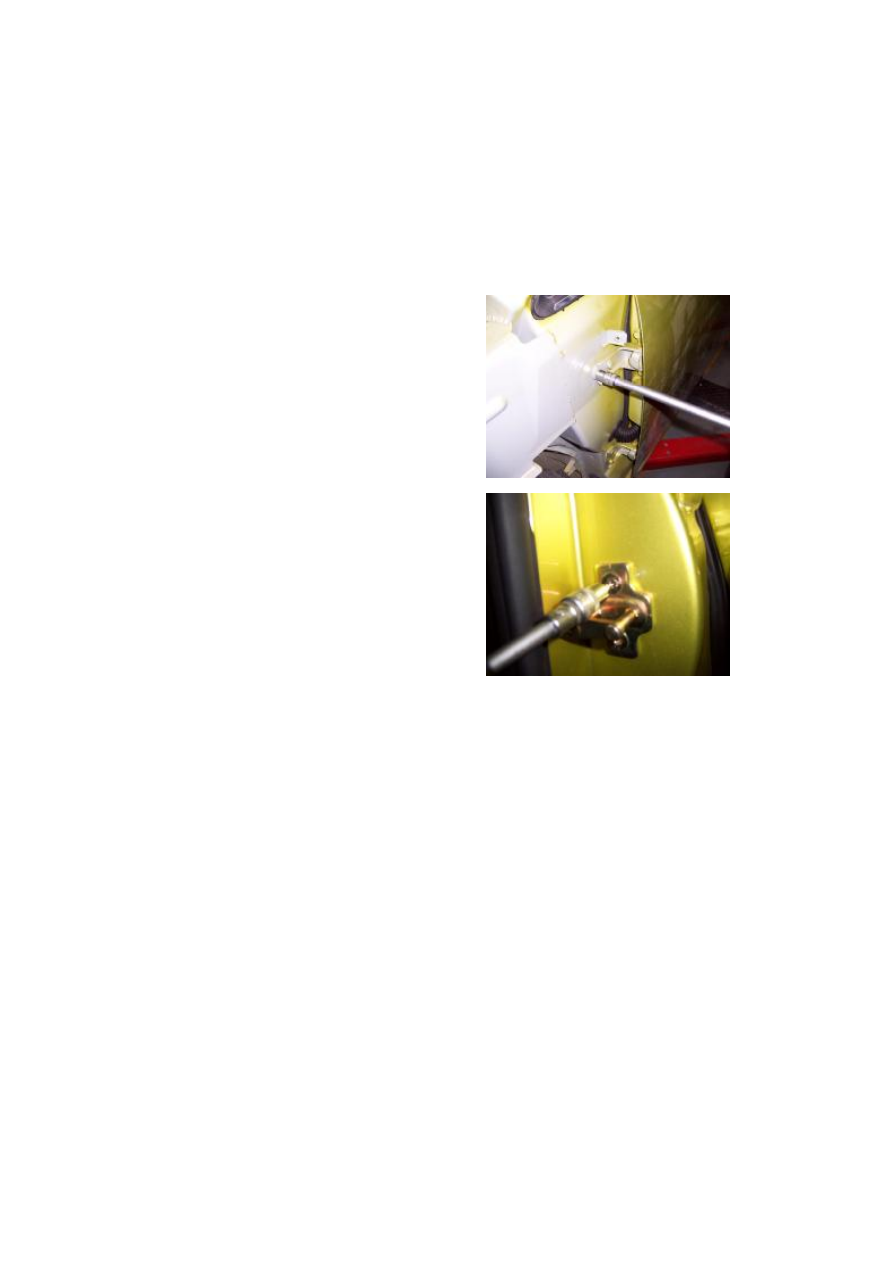

5.2.2.  The  door  clearance  is  adjusted  by

regulating the fixing bolts of hinge at the body.





5.2.3. The closing  force  of  door can be slightly

adjusted by regulating the position of front door

lock column.

Torque: 9±1Nm.







5.3. Adjustment of door glass regulator system.

5.3.1. Check the window regulator system after

this  system  is  assembled.  The  duration  of

window glass lifting from the lowest position to

the highest position shall be approximate 7 s.

If  the  time  is  too  long,  check  the  regulator  in

time.

5.3.2 Check window regulator motor.

5.3.3.  Check  whether  there  is  oil  or  dust  in  the

glass  run  channel  which  may  result  that  the

resistance is overhigh when the window glass is

rising.

CAUTION:  DO  NOT  apply  any  lubricating

grease on the glass run channel or glass so as to

avoid the adhesion of dust.

5.3.4.  Check  whether  the  installation  of  glass

guide  is  deviated  from  its  proper  position,

which  may  result  that  the  glass  is  clamped  due

to  the  nonuniform  arc  scale  when  the  glass  is

rising.  The  position  of  glass  guide  can  be

adjusted by the guide fixing bolts.



34

II.  Disassembly/Reassembly  and

Maintenance of Rear Door

1. Preparation

Flat  head  screwdriver,  cross  head  screwdriver,

No.7, 10, 13 sleeves and pliers.

2. Precautions

2.1  Please  wear  necessary  labor  protection

supplies to avoid accidents.

2.2 Power off accumulator to avoid damage the

electrical units.

2.3  Use  the  correct  method  to  disassemble  and

assemble the glass to avoid damage.

3. Removal Step

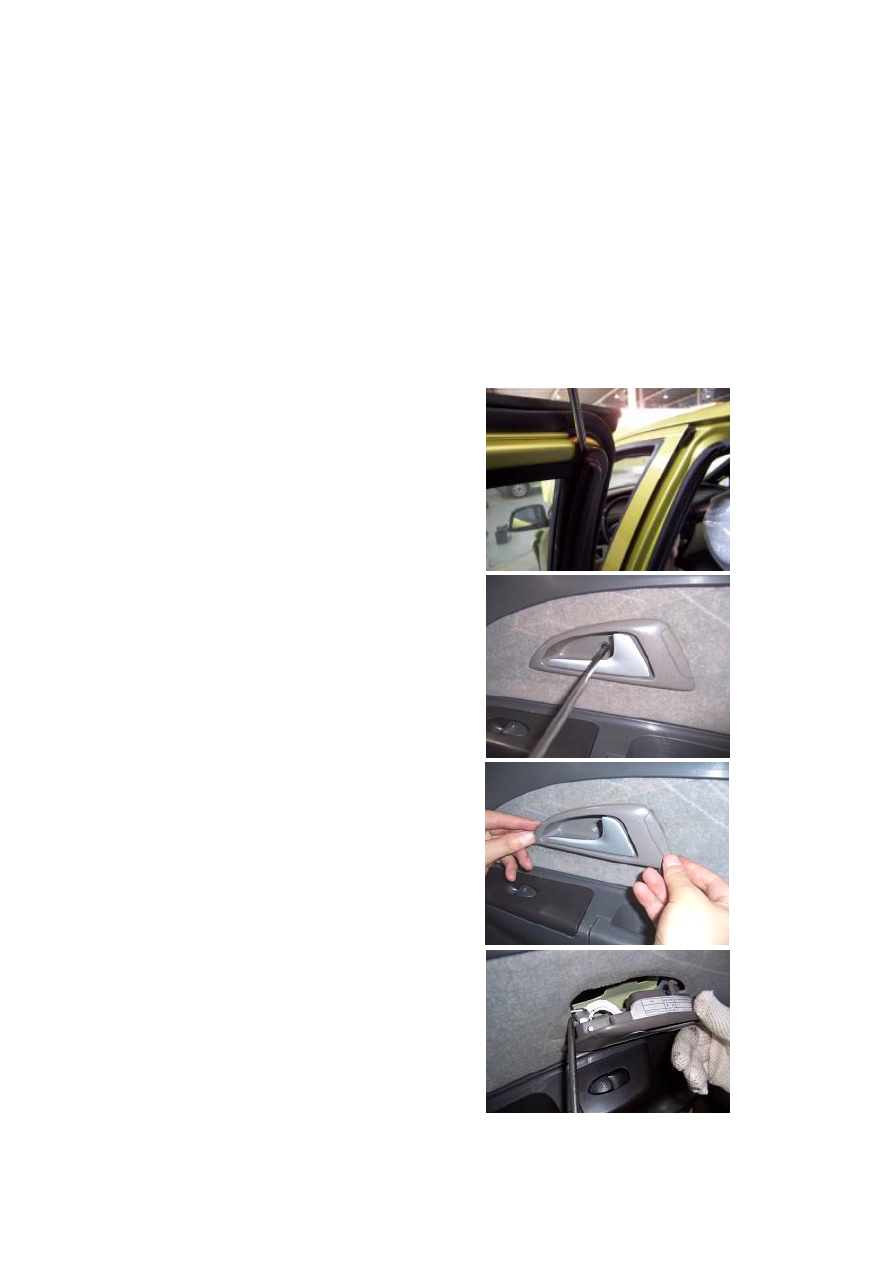

3.1.  Prize  two  rear  door  glass  slot  protecting

boards with flat head screwdriver.

(See  front  door  disassembly  to  disassemble

weather strip)



3.2.  Unscew  the  fix  screws  of  rear  door  inner

handle with a cross screwdriver.











3.3.  Take  off  the  inner  handle  frame  by  both

hands.













3.4.  Separate  the  inner  bar  from  the  inner

handle with a right-angled screwdriver.















35



3.5.  Unclench  the  protecting  cover  of  glass

drive  switch  from  the  door  inner  guard  plate

with a right-angled screwdriver.

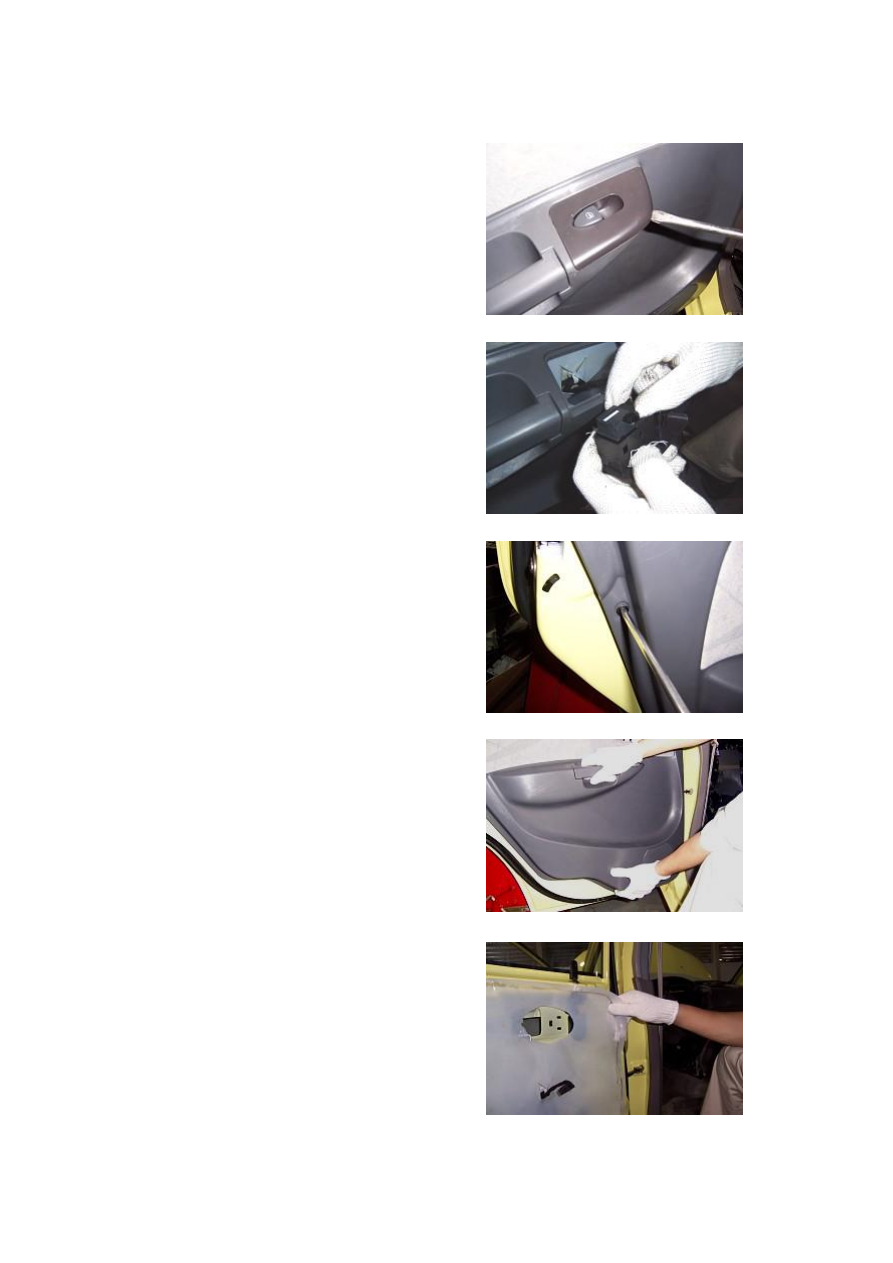

3.6. Pull out the connector of glass drive switch

by hand.















3.7. Remove the fix screws from the front door

inner guard plate with a cross screwdriver.













3.8. Directly take off the door inner guard plate

by both hands.













3.9.  Tear  down  front  door  water  proof  plastic

clothing.















36

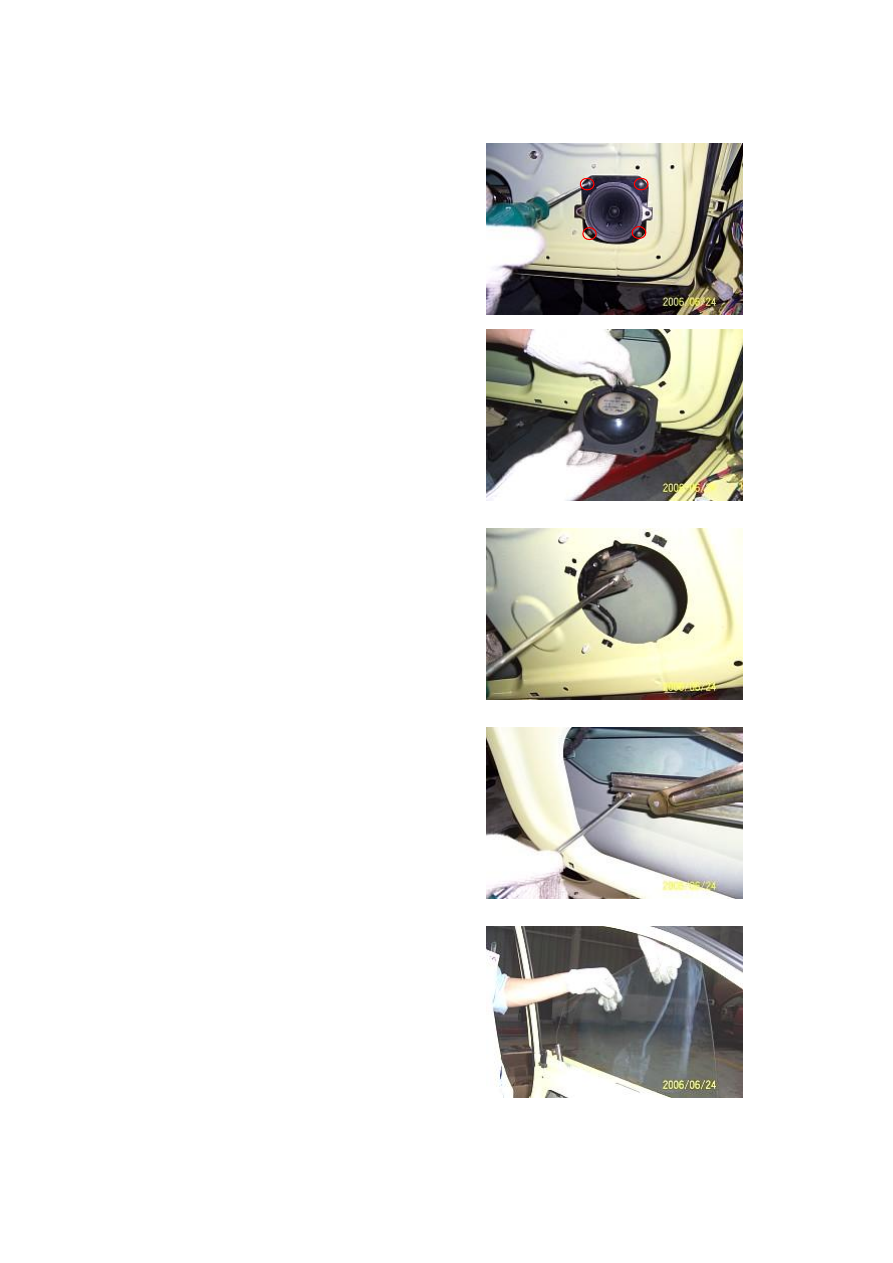

3.10.  Unscrew  four  fixing  screws  from  front

door sound box with cross head screwdriver.

Take out sound box assembly.











3.11. Pull out the connector of front door sound

box.















3.12.  Reinsert  the  glass  drive  switch  into  the

harness,  and  then  descend  the  front  door

window glass down to its lowest position.

3.13  Loosen  two  fixing  screws  on  the  glass

with cross head screwdriver.

And take out the glass assembly.

Torque: 4.5±0.5 N.m.





















3.14. When  the  glass  assy  is  being  taken,  erect

the glass assy so as to easily take off it.
