21

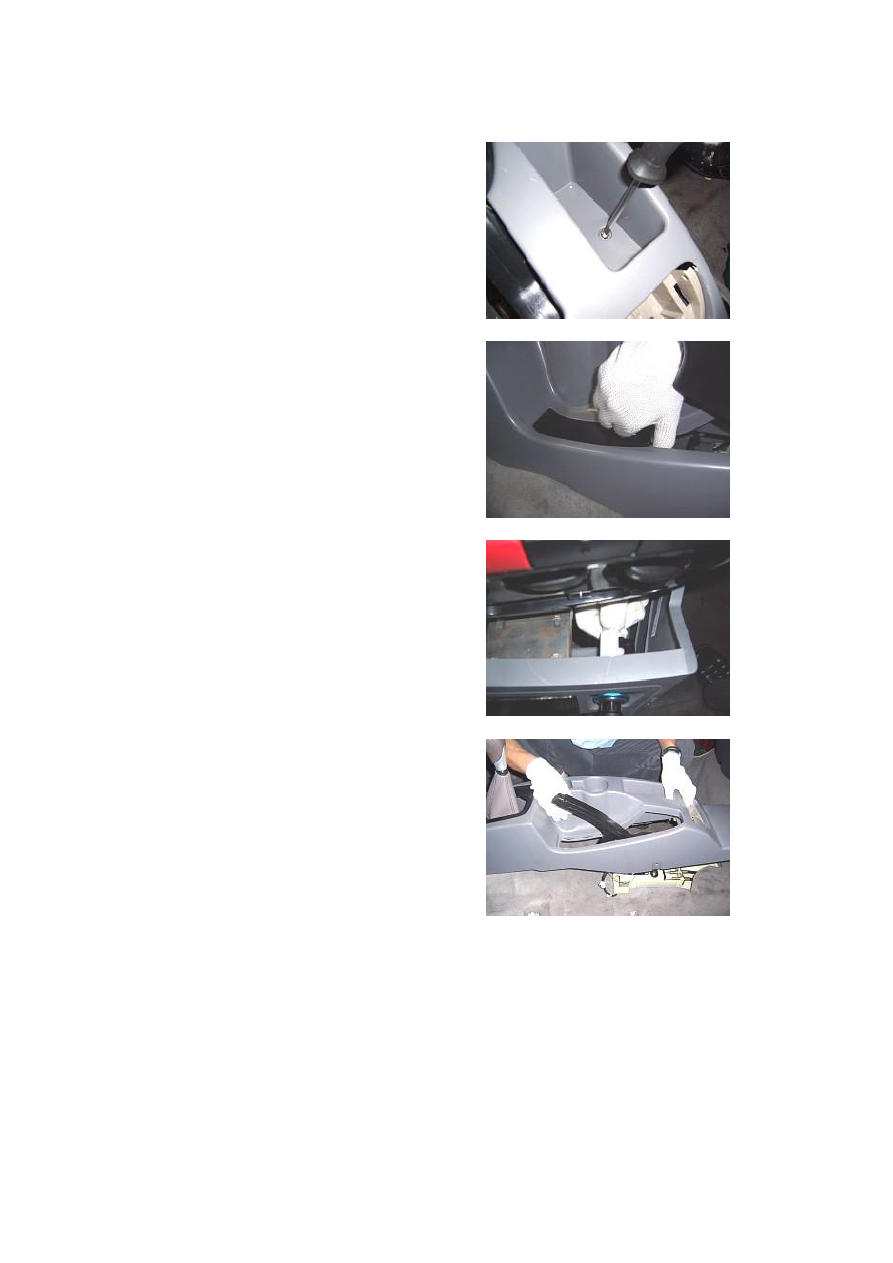

1.2. Remove the bolts used to joint the console

and  body  lower  guard  plate  with  a  cross

screwdriver.

(The tightening torque is 2±0.5N.m)









1.3.  Detach  the  console  hand  brake  ornament

plate by hand.















1.4.  Pull  out  the  cigarette  lighter  plug  on  the

console by hand.















1.5. Take off the console.















2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.





22

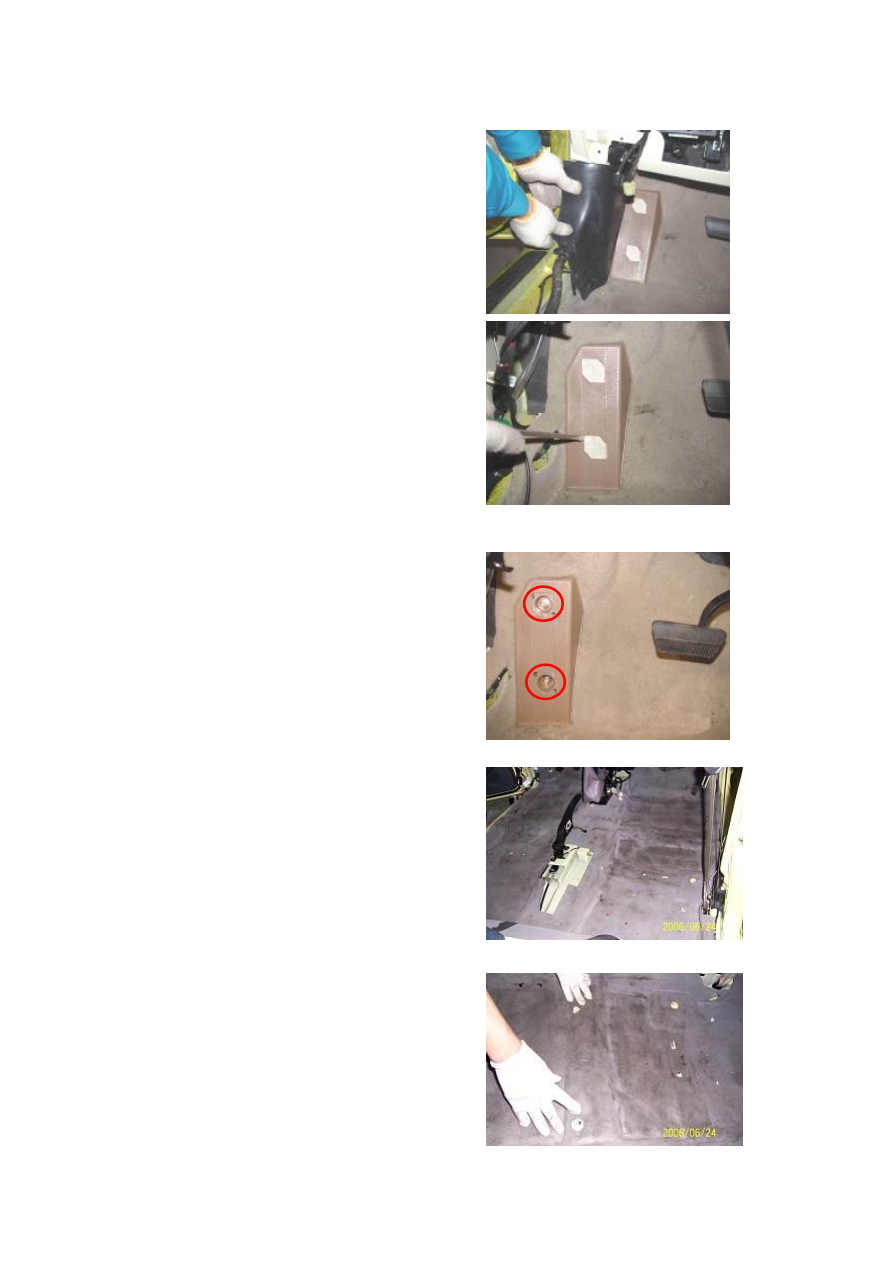

IV.  Disassembly/Reassembly  of

Carpet

Tool:  flat  head  screwdriver,  cross  head

screwdriver; sleeve



1. Removal Step

1.1.  Remove  the  seat.  (See  Disassembly  of

Seat)



1.2.  Remove  the  scuff  plate,  lower  trims  of  B

and C pillars.

(See Disassembly of B and C Pillars)

1.3. Remove the A pillar lower trim.



1.4. Remove the armrest box and console. (See

Disassembly of Armrest Box and Console)



1.5. Prize the cover on the driver pedal with flat

head screwdriver.





1.6.  Remove  two  fixing  nuts  from  the  driver’s

pedal  with  a  socket  wrench,  and  then  take  off

the pedal.

Installation torque: 7±1N.m





1.7  Take  off  the  carpet  after  Pull  off  the  carpet

connectors





2. Installation Step

2.1.  Place  the  carpet  into  the  vehicle,  tightedly

press  the  carpet  near  the  central  passage,  and

expose  the  corresponding  hole  from  the  carpet

hole, and lay the carpet reliably.





2.2.  Lay  the  left  central  rear  part  of  carpet

according  to  the  shape  of  the  vehicle  bottom,

and  reveal  the  installation  holes  of  front  left

seat and lay the carpet reliably.



23

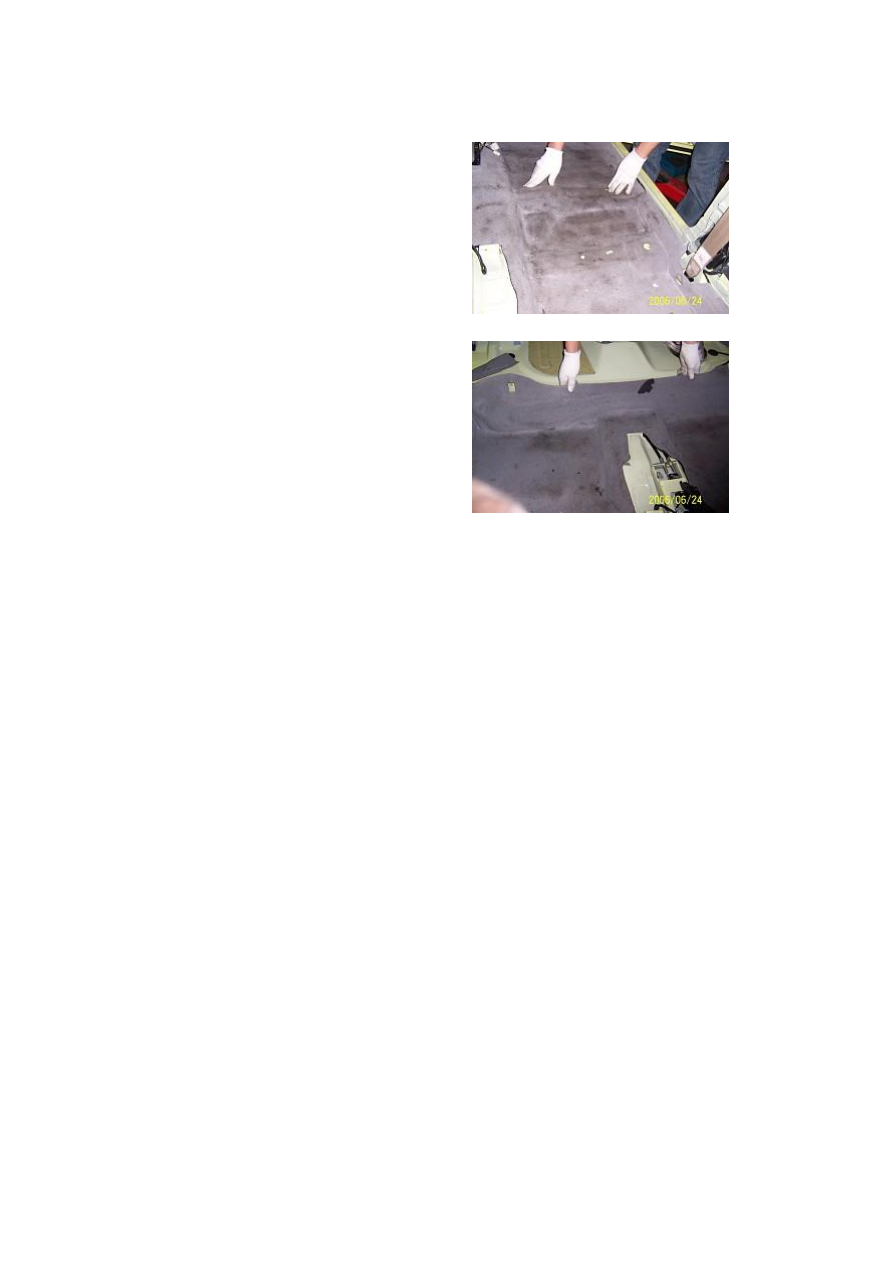

2.3.  Lay  the  right  central  rear  part  of  carpet

according  to  the  shape  of  the  vehicle  bottom,

and  reveal  the  installation  holes  of  front  right

rear seat and lay the carpet reliably.









2.4.  Lay  well  the  rear  part  of  carpet  according

to the shape of vehicle bottom.












V. Removal of Cushion Pad

1. Removal Step

1.1. Disassemble the carpet (See disassembly of

carpet)





1.2. Take off all cushion pads.











24



2. Installation Step

2.1. The installing steps are reverse to those for

removal.

2.2. Precautions on reassembly of cushion pad:

2.2.1.  Take  out  the  connector  harness  from  the

seat  and  rear  oxygen  sensors  when  the  cushion

pad is laid.

2.2.2.  Make  the  shock  absorber  lower  surface

joint tightly with plate work.
