ГОСТ 3.1105-84





25480917







Лист   1     Листов


 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.069

ЗАО "ЗАЗ" ОС



ТИ

Технологическая инструкция по проведению предпродажной подготовки автомобиля (Tiggo)

Разработал
Т.контроль

Изм.   Лист    № документа      Подпись     Дата

Лихачев. А.С.
Лагода В.С.

Проверил             Шишкин А.И

 ОБЛАСТЬ ПРИМЕНЕНИЯ.



Настоящая  инструкция  предназначена  для  предприятий  торгово-

сервисной  сети,  производящих  реализацию  автомобилей  производства
ЗАО  «ЗАЗ»  и  описывает  перечень  работ,  порядок  выполнения  операций,
порядок заполнения документации, применяемые эксплуатационные мате-
риалы, оборудование, специальный инструмент, а также моменты затяжки
резьбовых соединений.





ПРАВИЛА ВЫПОЛНЕНИЯ ПРЕДПРОДАЖНОЙ ПОДГОТОВКИ

.


Автомобили прошедшие предпродажную подготовку, должны соответст-

вовать  требованиям  Государственного  стандарта  Украины  ДСТУ  2323-93
«Автомобили  легковые  и  мототехника».  Предпродажная  подготовка.  Поря-
док», а также в соответствии с Процедурой управления ПУ 13.416-04 «Про-
ведение предпродажной подготовки автомобилей производства ЗАО «ЗАЗ».

Предпродажная  подготовка  выполняется  квалифицированными  специа-

листами  с  профессиональной  подготовкой  слесаря-механика  не  ниже
третьего разряда, а на диагностических приборах – не ниже четвертого раз-
ряда, прошедших обучение в Учебном центре ЗАО «ЗАЗ» по курсу: «Пред-
продажная подготовка» с получением соответствующих сертификатов
(ПУ 07.003-03 «Обучение специалистов по модельному ряду ЗАО «ЗАЗ».



Дорожный тест выполняется водителем с опытом работы не менее 2-х лет.



1.  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.



При организации и выполнении работ предпродажной подготовки следу-

ет руководствоваться требованиями инструкций по охране труда:

№004,  № 017, № 080, № 174, №300, ДНАОП 0.00-1,28-97.



2. ОБОРУДОВАНИЕ И МАТЕРИАЛЫ ДЛЯ ПРОВЕДЕНИЯ

ПРЕДПРОДАЖНОЙ ПОДГОТОВКИ.



Для  проведения  предпродажной  подготовки  необходимо  ниже  пере-

численное оборудование, инструмент и эксплутационные материалы.

При  работе  на  оборудовании,  используемом  при  проведении  предпро-

дажной подготовки необходимо пользоваться инструкцией по эксплуатации
на данное оборудование.








ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

2



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.069

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(Tiggo)



Оборудование:

-  Подъёмник 2-х стоечный (грузоподъемностью не менее 2-х тонн).
-  Диагностический прибор «Launch Х-431».

-  Газоанализатор типа «Инфракар М» ВЕКМ.413311.004 ПС.
-  Стенд для регулировки углов установки колес.

-  Прибор для регулировки света фар.
-  Пуско-зарядное устройство.
-  Компрессор.
-  Пылесос.
-  Мойка высокого давления.



Приборы:

-  Аккумуляторный пробник типа Э107.
-  Ареометр АЭ-2 ГОСТ 18481-81.

-  Термометр ГОСТ 28498-90.
-  Трубка стеклянная диаметром 5-8 мм.
-  Манометр шинный с пределами измерений 0…0,6 Мпа (0…6 кг/см

2

).




Инструменты:

-  Набор  слесарного  и  мерительного  инструмента  в  т.  ч.  динамометриче-

ские ключи типа 889N «HAZET» или U/S «Beta».



























ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

3



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.069

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(Tiggo)





3.

Эксплуатационные материалы и технические характеристики

автомобиля CHERY «Т11».



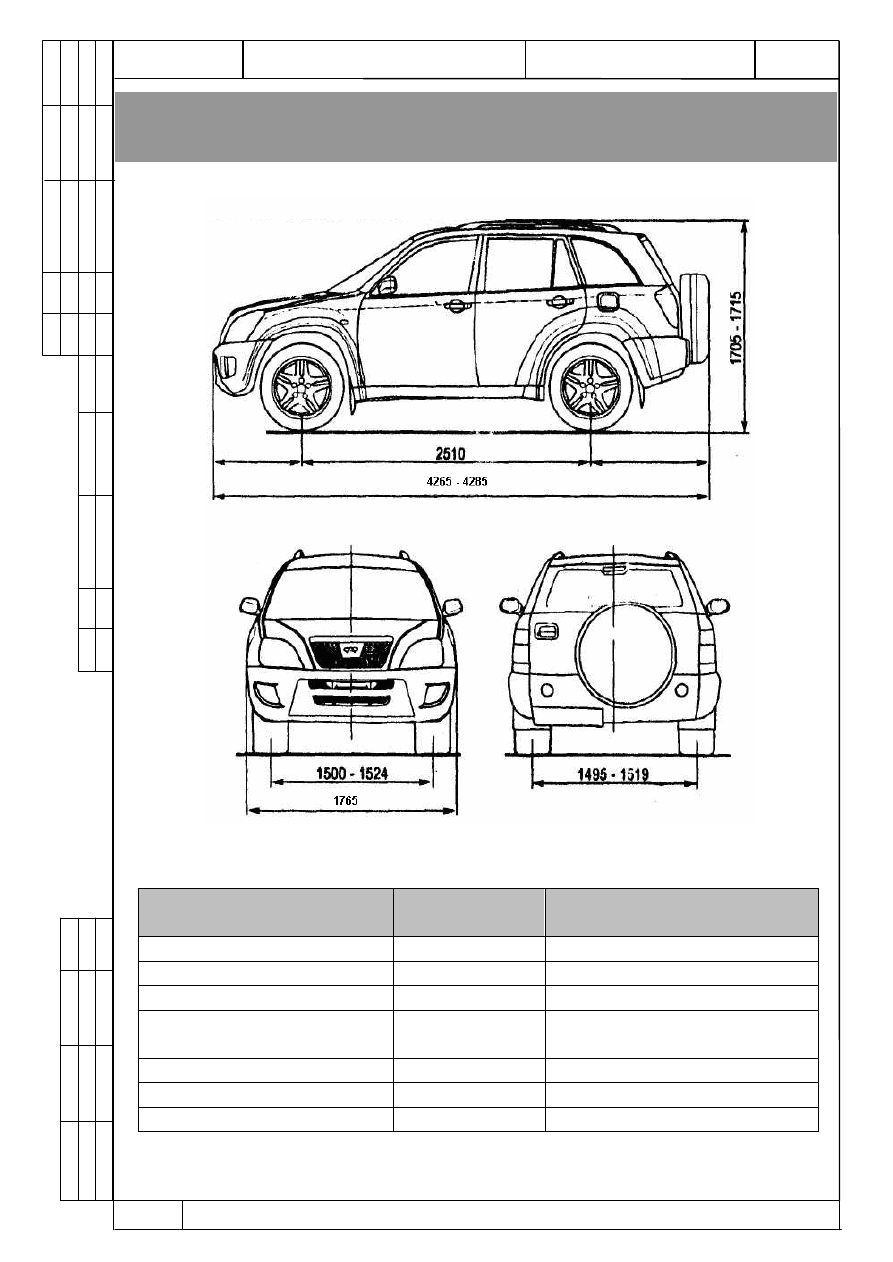

Габаритные размеры автомобиля Chery «Tiggo».





























Эксплуатационные материалы.



Наименование

Заправочная

емкость, л

Обозначение, марка ре-

комендуемого продукта.

ГУР

1,1

DEXRON III

Топливный бак

57

A-95

Моторное масло

4,3 с фильтром

API SJ SAE 5W/40

Трансмиссионное масло

2,8

GL4

SAE75W/90

Тормозная жидкость

0.88

DOT 4

Кондиционер

 650+100гр. масла

R134a

Охлаждающая жидкость

8,5

BASF Glisantin G34-91



ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

4



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.069

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(Tiggo)



4.

ПРОВЕРКА  НАЛИЧИЯ ДОКУМЕНТАЦИИ И КОМПЛЕКТУЮЩИХ.

ЗАПОЛНЕНИЕ ДОКУМЕНТАЦИИ.



Проверить  наличие  сервисной  книжки,  руководства  по  эксплуатации,

комплектующих изделий, наличие запасного колеса, домкрата, набора инст-

румента и принадлежностей.



Заполнить бланк  «Маршрутный лист предпродажной подготовки», ис-

пользуя паспортные данные автомобиля.



4.1. Информационные таблицы паспортных данных.


Проверить  соответствие  номеров  товаросопроводительных  докумен-

тов паспортным данным автомобиля.



































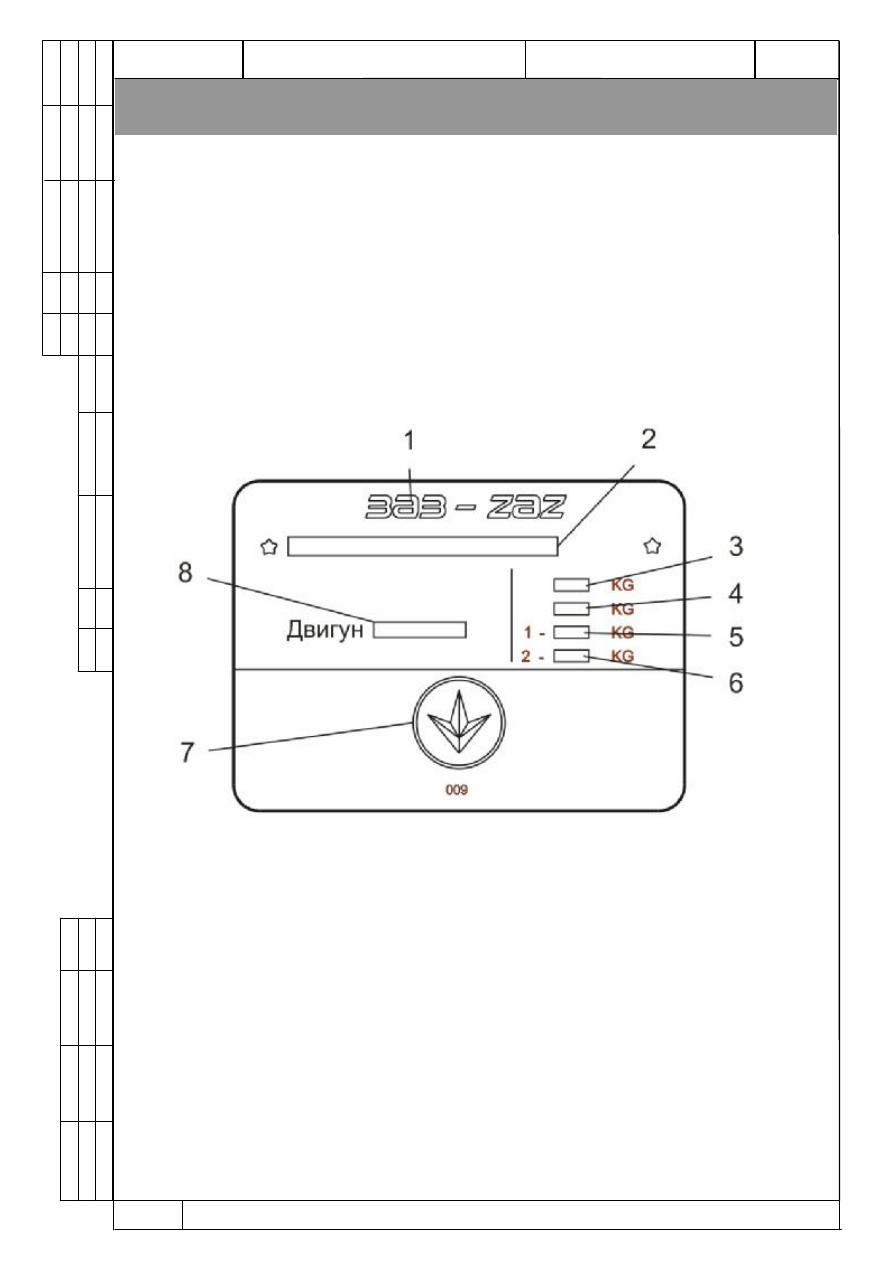

Рис.1 Заводская табличка ЗАО "ЗАЗ":









1 – товарний знак производителя автомобиля;







2 – идентификационный номер автомобиля (VIN – код);







3 – технически допустима масса автомобиля;







4 – технически допустимая масса автомобиля с прицепом;







5 – технически допустимая нагрузка на переднюю ось;







6 – технически допустимая нагрузка на заднюю ось;







7- национальный знак соответствия по ДСТУ 2296;







8 – номер двигателя.
