ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.



20. КОНТРОЛЬ УГЛОВ УСТАНОВКИ КОЛЕС.

Проверку  и  регулировку  углов  установки  передних  колес  выполняют  на

специальных стендах в соответствии с инструкцией на стенд.

Углы  установки  схождения  задних  колес  влияют  на  углы  схождения  пе-

редних  колес,  поэтому  вначале  необходимо  провести  регулировки  задних

колес, и лишь затем передних.

Перед  проверкой  регулировки  установки  колес  необходимо  проверить

высоту левой и правой стороны. Контроль производить на снаряженном ав-

томобиле с нагрузкой эквивалентной двум пассажирам. Проверить центров-

ку рулевого колеса.  Спицы рулевого колеса должны быть направлены сим-

метрично вниз.

Неодинаковая высота левой и правой стороны кузова автомобиля  указы-

вает на повреждение или деформацию деталей подвески.

Произвести осадку подвесок проездом по специальной дорожке.

Зафиксировать  рулевое  колесо  в  положении,  соответствующему  прямоли-
нейному движению с помощью ограничивающего устройства.

Проверить  углы  установки задних колес, при несоответствии произвести

регулировку:

- развал задних колес гайкой (А) -0°40' (±10');
- схождение задних колес гайкой (В) 17'20'' (±5');
- затянуть стопорные гайки (А) и (В) удерживая болты Мкр. 110 Нм.
















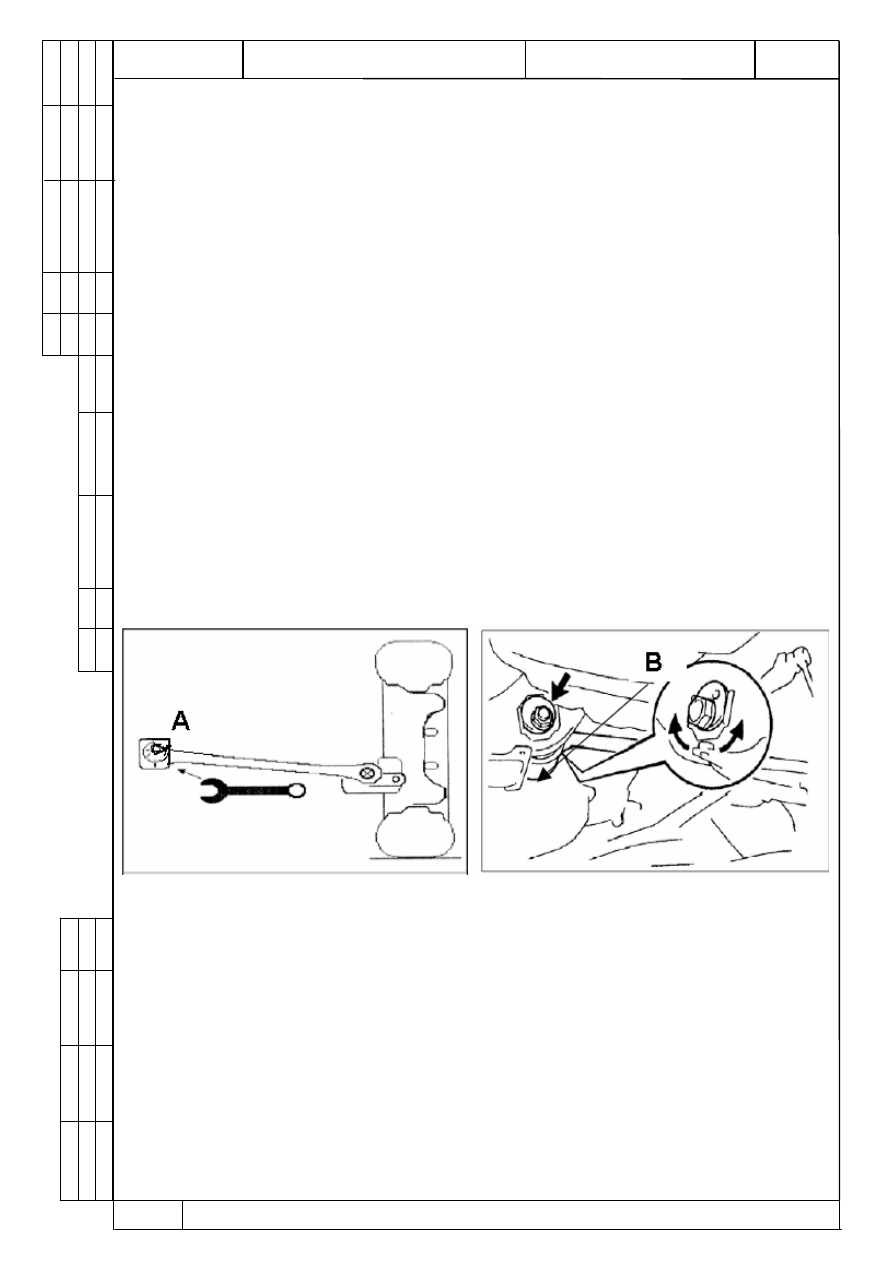

Рис. 44. Проверка схождения задних колес.

Проверку и регулировку углов установки передней оси следует проводить

в следующей последовательности:

- угол продольного наклона оси поворота  °12' 50' (±60') (обеспечивается

конструкцией);

- угол развала - 0° (±10'). После сборки при нормальных условиях не тре-

буется регулировка угла развала передних колес;

Если угол развала передних колес выше установленного, ослабить верхний

эксцентриковый  болт,  соединяющий  передний  амортизатор  и  поворотный

кулак,  и  вращать  болт  для  регулировки,  при  этом  изменение  угла  должно

быть в пределах ±10'.




ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

41



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.

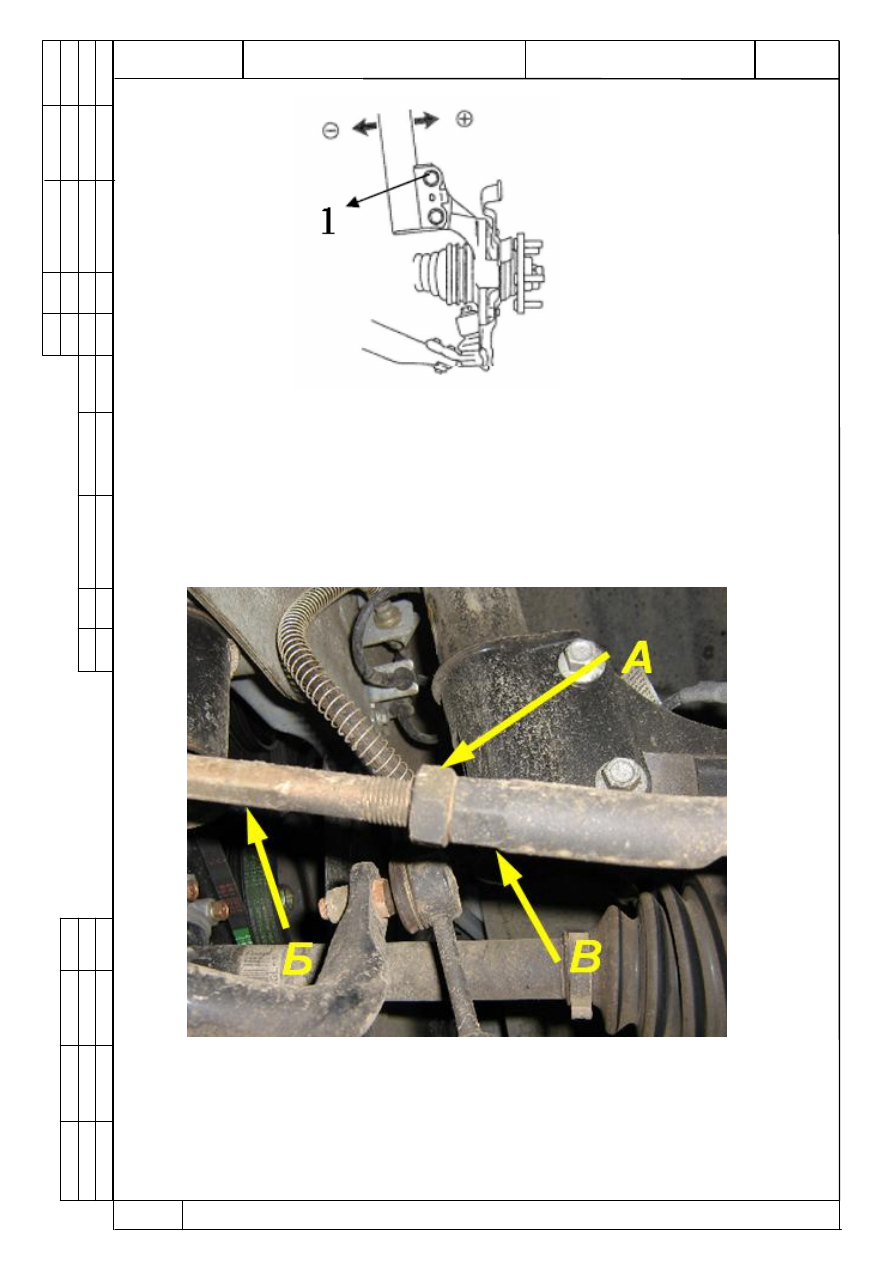

Рис. 45 Регулировка развала передних колес.
- схождение 0°05'47' (±5'). Угол схождения регулируется вращением оси

рулевой тяги (Б). Момент затяжки стопорной гайки (А) S=22 (удерживая

наконечник тяги (В) S=19) Мкр.30 Нм.

Контролировать углы поворота управляемых колес:
- угол поворота внутреннего колеса  33°(±4°);
- угол поворота наружного колеса 41°(±4°).

























Рис. 46 Проверка схождения передних колес.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

42



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.



21. ПРОВЕРКА РАБОТЫ СИСТЕМ АВТОМОБИЛЯ В ДВИЖЕНИИ

(ПРОБНЫЙ ВЫЕЗД)

 Проверить работу звукового сигнала:
- отсутствие хрипа или снижения громкости звучания;
- срабатывание вне зависимости от положения рулевого колеса.
 Проверить работу стартера.
 Проверить устойчивость работы двигателя на переходных режимах.

Проверить  работу  трансмиссии      во  время  ускорения,  торможения  и  пере-

ключения передач (отсутствие повышенного шума, стука).

Проверить работу отопления и вентиляции салона.

Проверить отсутствие посторонних шумов и скрипов внутри салона автомо-

биля.

Проверить эффективность работы передних и задних тормозов (использовать

тормозной  стенд  или  специально  отведенный  ровный  горизонтальный  уча-

сток дороги с твердым покрытием).

Проверить  работу  подвесок  (убедиться  в  отсутствии  скрежета,  шума,  скри-

па).

Проверить отсутствие стуков в рулевом управлении, а также возврат рулево-

го колеса при выходе из поворота.

Проверить  работу  амортизаторов  передней  и  задней  подвесок  (отсутствие

стуков в подвеске, ощутимых кренов автомобиля на поворотах).
































ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

31



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.069

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(Tiggo)

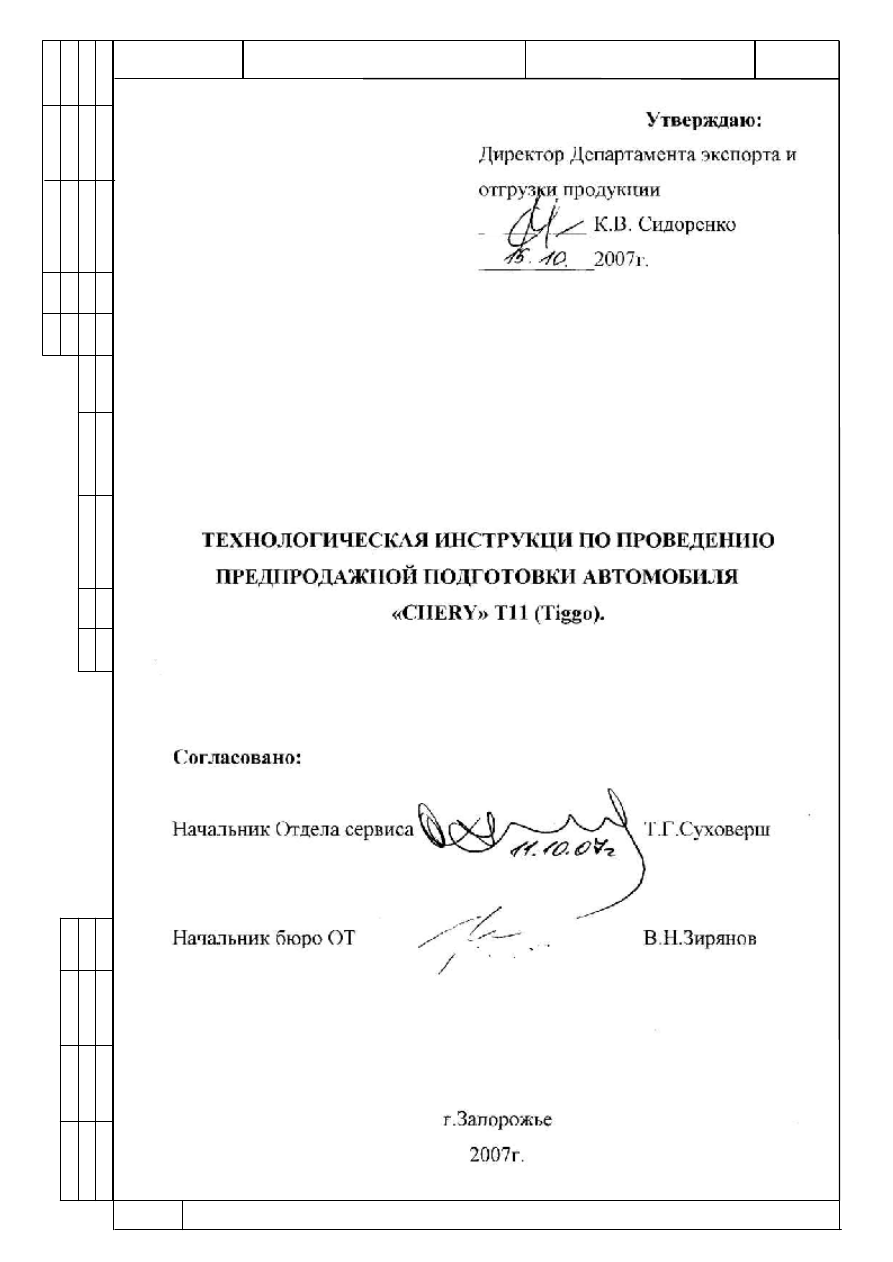

Утверждаю:













Директор Департамента экспорта и













отгрузки продукции













___________К.В. Сидоренко













___________2007г.















ТЕХНОЛОГИЧЕСКАЯ ИНСТРУКЦИ ПО ПРОВЕДЕНИЮ

ПРЕДПРОДАЖНОЙ ПОДГОТОВКИ АВТОМОБИЛЯ

«CHERY» T11 (Tiggo).







Согласовано:



Начальник Отдела сервиса







Т.Г.Суховерш





Начальник бюро ОТ









В.Н.Зирянов









г. Запорожье

2007г.
