ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.

1– задняя подвеска правая в сборе; 2 - задняя подвеска левая в сборе; 3 – болт

М12х105; 4 - болт М12х80; 5 – болт регулировочный М 12х88; 6 - гайка М12;
7- шайба d 12; 8 – шайба d 12; 9- шайба регулировочная d 12; 10- амортизатор;
11- гайка М 10.

16.5 ПРОВЕРКА ПОДШИПНИКОВ ЗАДНИХ КОЛЕС.

Проконтролировать зазор в подшипниках при вывешенных задних коле-
сах. Осевой зазор должен быть в пределах 0,03...0,13 мм. Если зазор выхо-
дит за указанные пределы или подшипник «шумит» при езде – заменить.

16.6 КОНТРОЛЬ СОСТОЯНИЯ КОЛОДОК И ДИСКОВ ЗАДНИХ
ТОРМОЗОВ.

Проверить износ тормозных колодок, при толщине менее 5,5 мм – заме-

нить колодки (остаточная толщина фрикционной накладки не менее 1 мм).

Не рекомендуется менять колодки, имеющие разную толщину. Замене

подлежат колодки только в том случае, если их толщина равна или меньше
минимально допустимой толщины.

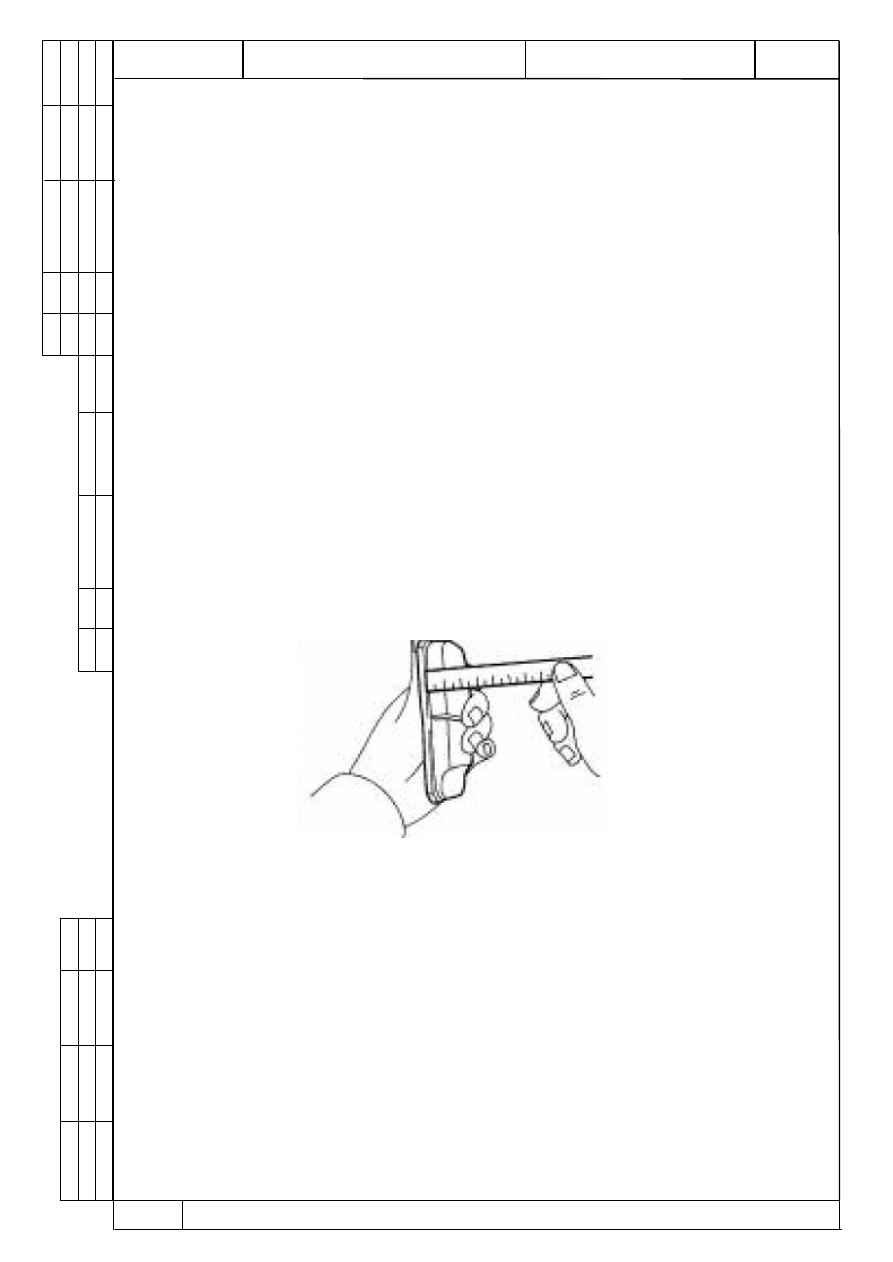

Рис. 40. Проверка тормозных колодок.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.

16.7 РЕГУЛИРОВКА СТОЯНОЧНОГО ТОРМОЗА.

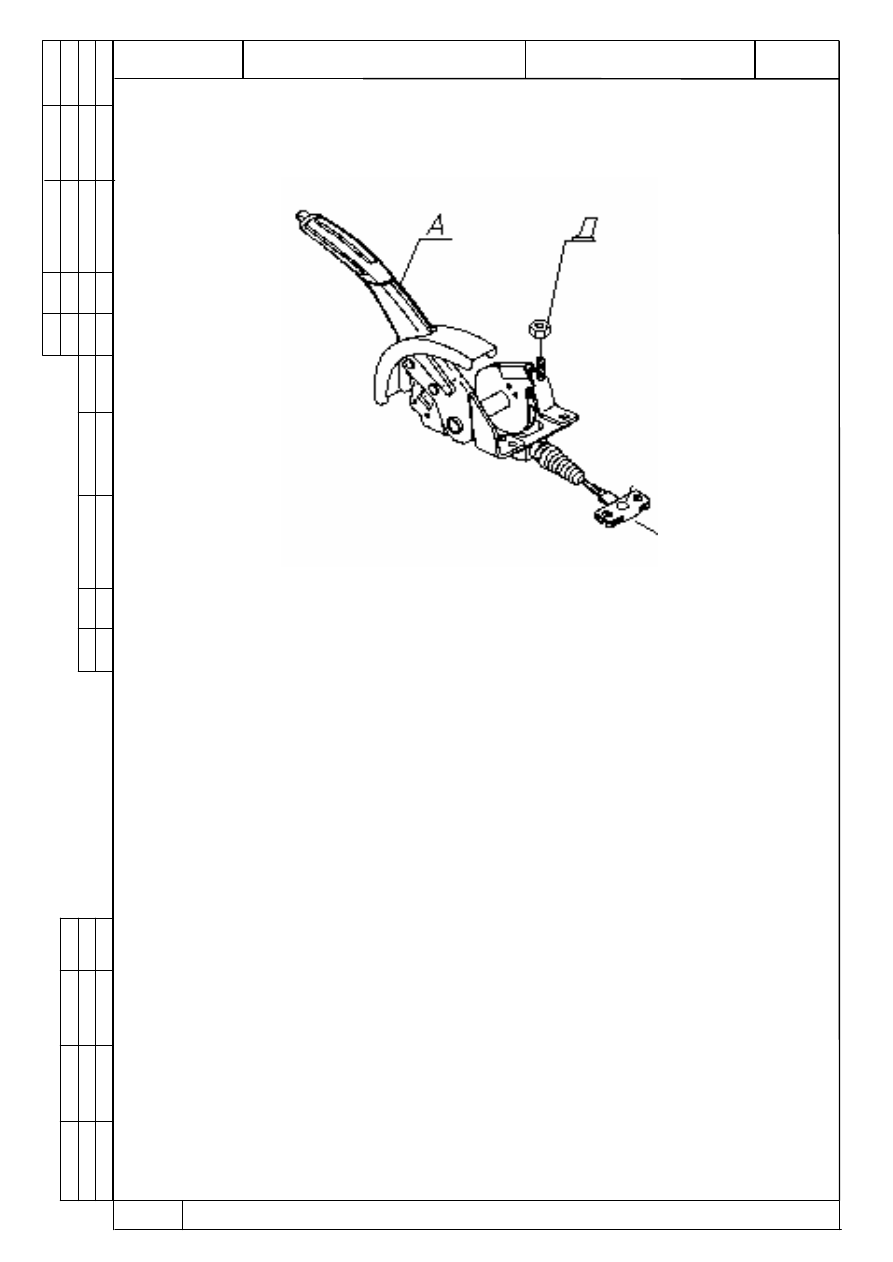

Рис. 41. Крепление крышки консоли и стояночный тормоз.

1- трос; 2- пружина; 3. регулировочные гайки.

Проверить наличие, при необходимости заложить смазку Литол-24 в за-

щитные чехлы оболочек троса стояночного тормоза.

Проверить работу стояночного тормоза. Автомобиль с полной массой

должен удерживаться стояночным тормозом на уклоне 23% при переме-

щении рычага на 4…6 щелчков. Если этого не происходит, произвести ре-

гулировку стояночного тормоза, для чего:
- перевести рычаг в крайнее нижнее положение;
- опустить рычаг стояночного тормоза (А);
- поднять подушку заднего сиденья;
- поднять заднюю часть автомобиля так, чтобы колеса были вывешены;
- врашая задние колеса, медленно затягивать гайку (Д) до начала сопро-

тивления вращения колес, отпустить гайку, пока колеса не будут вращать-

ся свободно;
- опустить подушку заднего сиденья и зафиксировать усилием от руки.

17. ПРОВЕРКА ГЕРМЕТИЧНОСТИ ТОРМОЗНОЙ СИСТЕМЫ И

СОСТОЯНИЕ ТОРМОЗНЫХ ШЛАНГОВ.

Нажать на педаль тормоза. Если педаль уходит при постоянном усилии, то

в системе имеется утечка или вздутие тормозных шлангов.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.

Проверить герметичность тормозных трубок поз. 3, шлангов поз. 1 и их со-

единений. Трещины, вздутия и потертости

тормозных шлангов не допус-

каются.

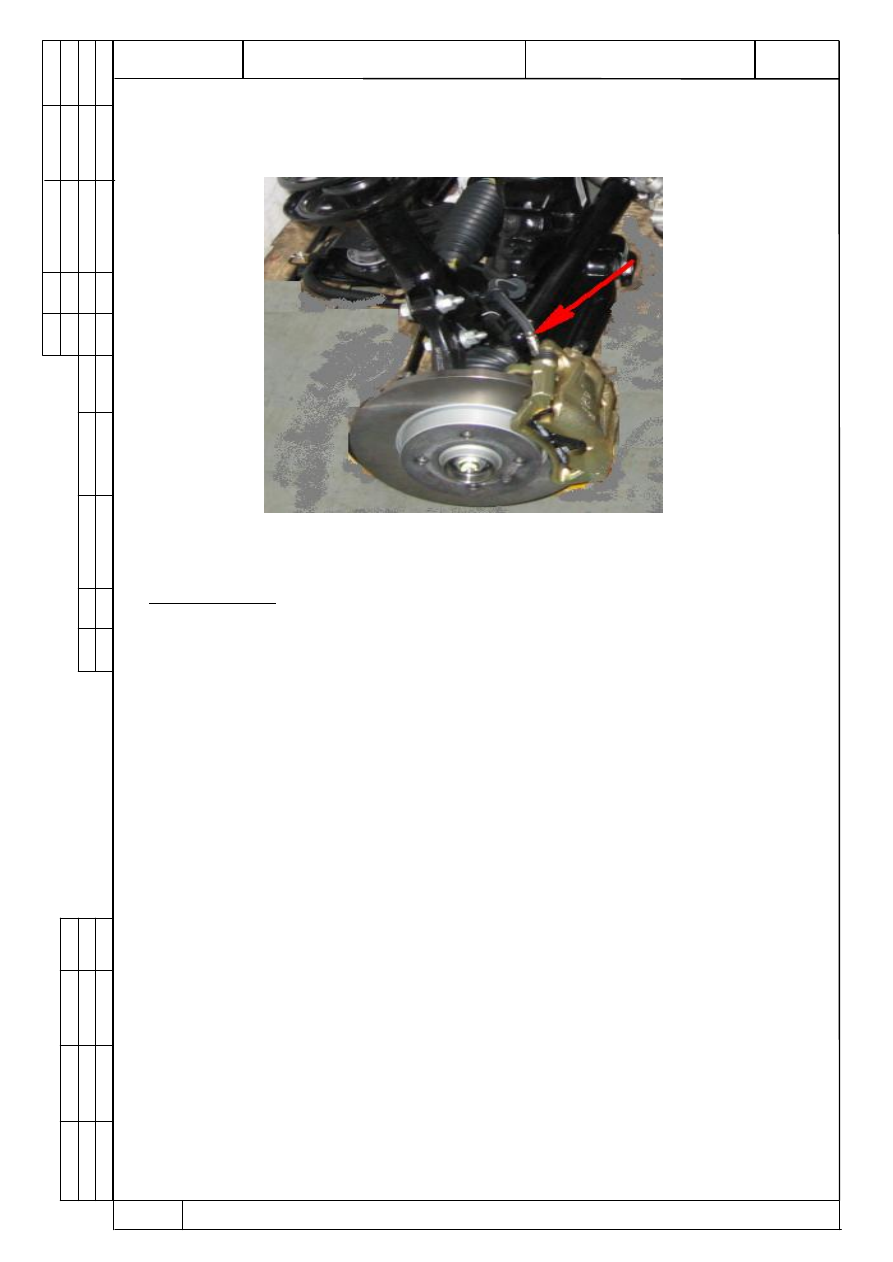

Рис. 42. Крепление тормозного шланга.
1 – шланг; 2 – кронштейн; 3 – трубка.
ВНИМАНИЕ:

1. Не нажимайте на педаль тормоза, при снятом тормозном барабане, тор-

мозном диске или тормозных колодках.

2. Если установлен вакуумный усилитель – воздух из системы тормозов

необходимо удалять только при неработающем двигателе.

18. ПРОВЕРКА СОСТОЯНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ.

Для проверки работоспособности втягивающего устройства инерционных
ремней безопасности необходимо резко потянуть за лямку – она должна за-
клинить. Отпуская лямку, необходимо убедиться, что втягивающее устрой-
ство приводится в рабочее положение и втягивает ремень. Проверить работу
замков ремней безопасности:
- замок должен удерживать лямку ремня;
- после нажатия на кнопку замыкающего устройства пружина должна вы-
брасывать лямку ремня.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.

Проверить закрепление ремней безопасности к кузову автомобиля.

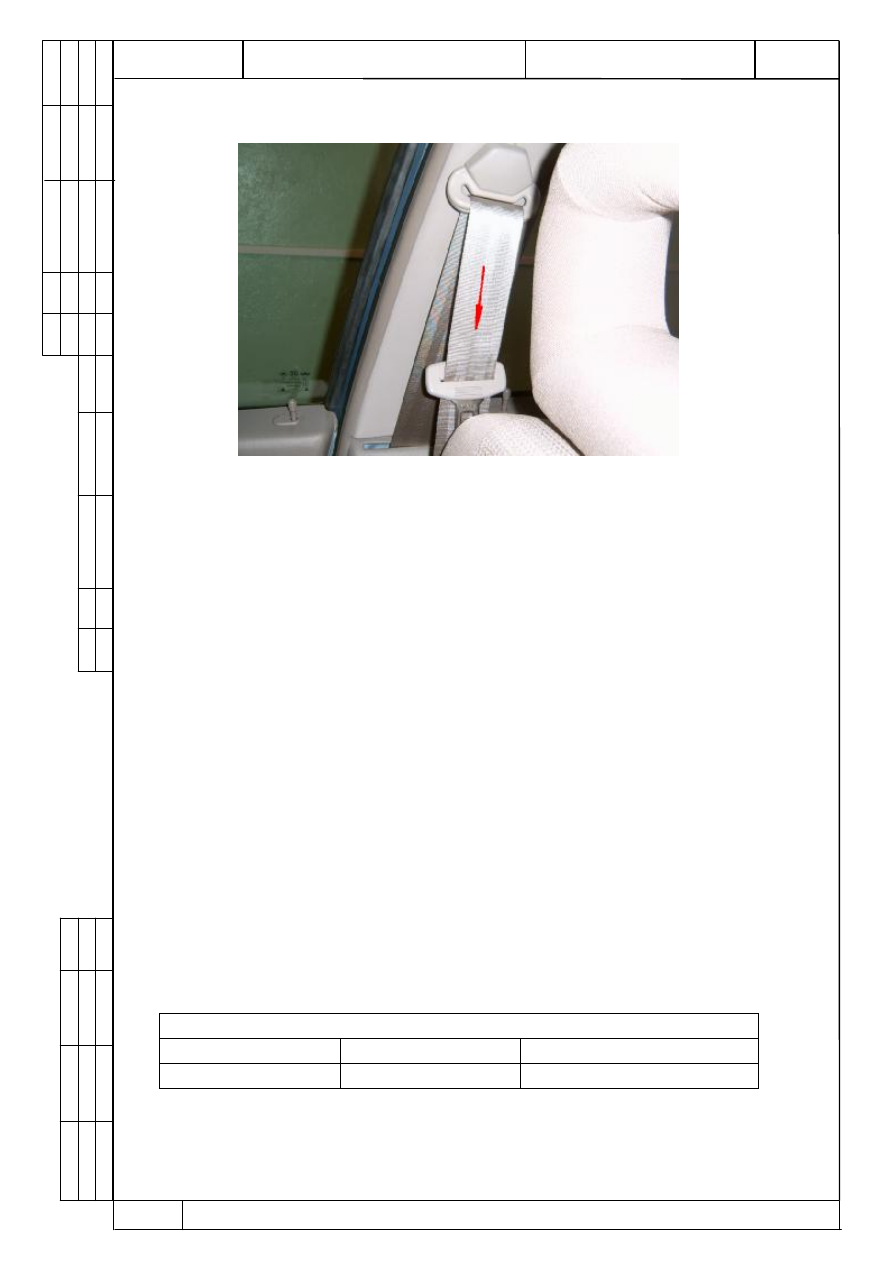

Рис. 43 Проверка ремней безопасности.

19. ОБСЛУЖИВАНИЕ КОЛЕС АВТОМОБИЛЯ.

19.1 ПРОВЕРКА СОСТОЯНИЯ ШИН.

Проверить шины автомобиля на отсутствие повреждений и неравномер-

ность износа. Шины имеют индикаторы износа протектора, индикаторы по-

являются на поверхности беговой дорожки, когда остаточная глубина ри-

сунка протектора составляет 1,6 мм или менее. Шина подлежит замене если

на беговой дорожке появился хотя бы один индикатор износа.

Проверить отсутствие повреждений дисков колес, при наличии поврежде-

ний произвести правку или заменить и отбалансировать колеса

(допустимый дисбаланс 10 г).

Проверить крепление колес и при необходимости подтянуть. Запрещается

смазывать колесные болты. Моменты затягивания болтов крепления колес –
Мкр. от 100 до 120 Н-м.

Разрешается применять только шины размерности 195/55R15*85V.

19.2 ПРОВЕРКА ДАВЛЕНИЯ ВОЗДУХА В ШИНАХ.

Проверить давление в шинах (включая запасное колесо). Проверять дав-

ление следует на холодных шинах при помощи манометра.

Данные о давлении воздуха в шинах имеются на внутренней стороне

лючка бензобака.

Давление в шинах должно соответствовать табличным данным:

Давление воздуха в шинах, кгс/см

Передние колеса

Задние колеса

Запасное колесо

2,3

2,1

2,5
