ГОСТ 3.1105  форма 2







Амортизационные стойки DС14BХ

2



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.059













Н. контр.



Лагода





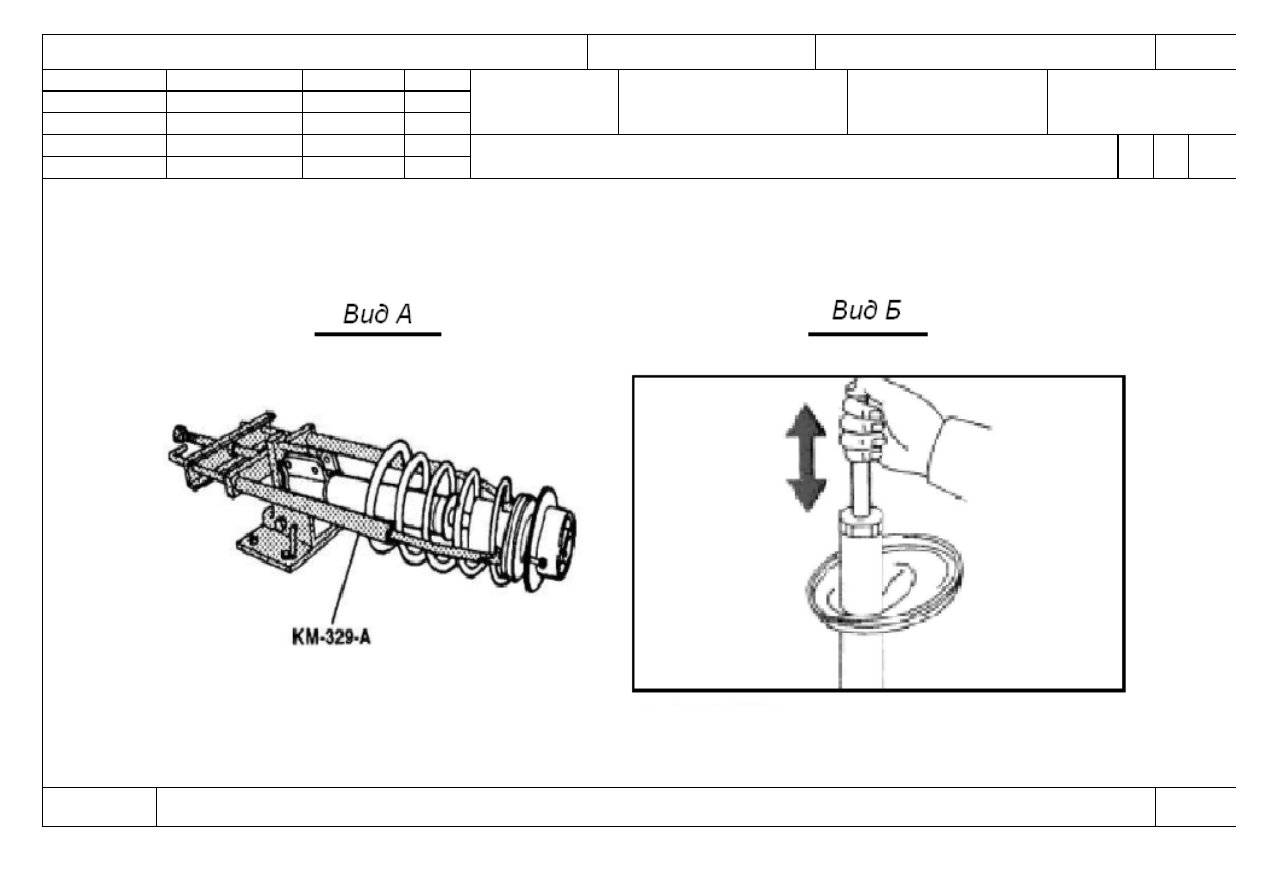

Разборка-сборка передней амортизационной стойки

О1



030-

035



   Оп.030-035































































КЭ

ТП 75.059

28




             ГОСТ 3.1118  форма 1б







Амортизационные стойки DС14BХ

 1





























































Снятие задней амортизационной

стойки



25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            040        Слесарно-сборочная                                       3

03                                           (

См. КЭ лист 36-39).

04

Выполнить операции (005, 010).

05

Б 06                                  Подъемник                                                Q=3т

07

Тележка                                                     7043-334

08

К 09 1. Гайка М10, S15                                                                 Q330B12                                                                      шт             4

10 2.

Амортизационная стойка в сборе задняя                      SQR7160DP-HHZ                                                        шт.            2

11 3.

Гайка М12, S18                                                                 Q320B12                                                                      шт             2

12 4.

Болт М12х80, S15                                                             DC14BX-2910256                                                        шт             2

13 5.

Болт М12х80, S15                                                             Q184B1280                                                                  шт.            2

14 6.

Продольный рычаг левый                                                А21-2919310                                                                шт.            1

 15

правый                                              А21-2919320                                                                шт.            1

 16 7.

Гайка М12, S18                                                                  Q320B12                                                                      шт             2

17 8.

Гайка М12, S18                                                                  Q320B12                                                                      шт             2

18 9.

Рычаг поперечный нижний                                               А21-2912010                                                                шт.            2

19

О 20 1. Открыть багажное отделение и снять обивки с ниши крепления задних амортизационных стоек.

21

22 2.

Открутить гайки (поз.1) крепления правой амортизационной стойки (поз.2).

23

24 3.

Выполнить переход (2) для амортизационной стоики (поз.2) противоположной стороны.

МК/КТТП

ТП. 75.059

29



                         ГОСТ 3.1118  форма 1б







Амортизационные стойки DС14BХ



 2





























































Снятие задней амортизационной

стойки



25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Поднять автомобиль на высоту удобную для работы.

03

04 5.

Подвести специальную технологическую опору под продольные рычаги (поз.6) задней подвески и немного опустить автомобиль,

 05

разгрузив пружины задних амортизационных стоек (поз.2).

06

07 6.

Ослабить гайки (поз.3),открутив их на несколько витков и обеспечив свободное перемещение поперечных рычагов (поз.9).

08

09 7.

Удерживая болт (поз.5) открутить гайку (поз.7) и рассоединить, с помощью монтажной лопатки, продольный рычаг (поз.6) и попе-

10

речный рычаг (поз.9).

11

12 8.

Удерживая болт (поз.4), открутить гайку (поз.8), и опуская вниз поперечный рычаг (поз.9), аккуратно извлечь амортизационную

13

стойку (поз.2) из посадочного места на кузове автомобиля.

14

 15 9.

Рассоединить с помощью монтажной лопатки заднюю амортизационную стойку (поз.2) и поперечный рычаг (поз.9).

 16

17 10.

Снять амортизационную стойку (поз.2) и транспортировать к месту разборки и дефектовки.

18

19 11.

Выполнить переходы (7,8,9,10) для амортизационной стойки (поз.2) противоположной стороны.

20

21 12.

Произвести контроль визуальным осмотром общего состояния деталей.

22

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.

23

24

МК/КТТП

ТП. 75.059

30



             ГОСТ 3.1118  форма 1б







Амортизационные стойки DС14BХ



3





























































Снятие задней амортизационной

стойки



25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Головка 1/2" S=15 900-15 HAZET.

03 2.

Головка 1/2" S=18 900-18 HAZET.

04 3.

Удлинитель L=123 мм 917-5 HAZET .

05 4.

Рукоятка 1/2" 8150NR.

06 5.

Гайковерт 1/2"  LTV38 R50-13.

07 6.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

08 7.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

09 8.

Очки защитные 02-76 ГОСТ 12.4.013-85.

10 9.

Домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн.

11

12

13

14

 15

 16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.059
