ГОСТ 3.1105  форма 2







Амортизационные стойки DС14BХ

3



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.059













Н. контр.



Лагода





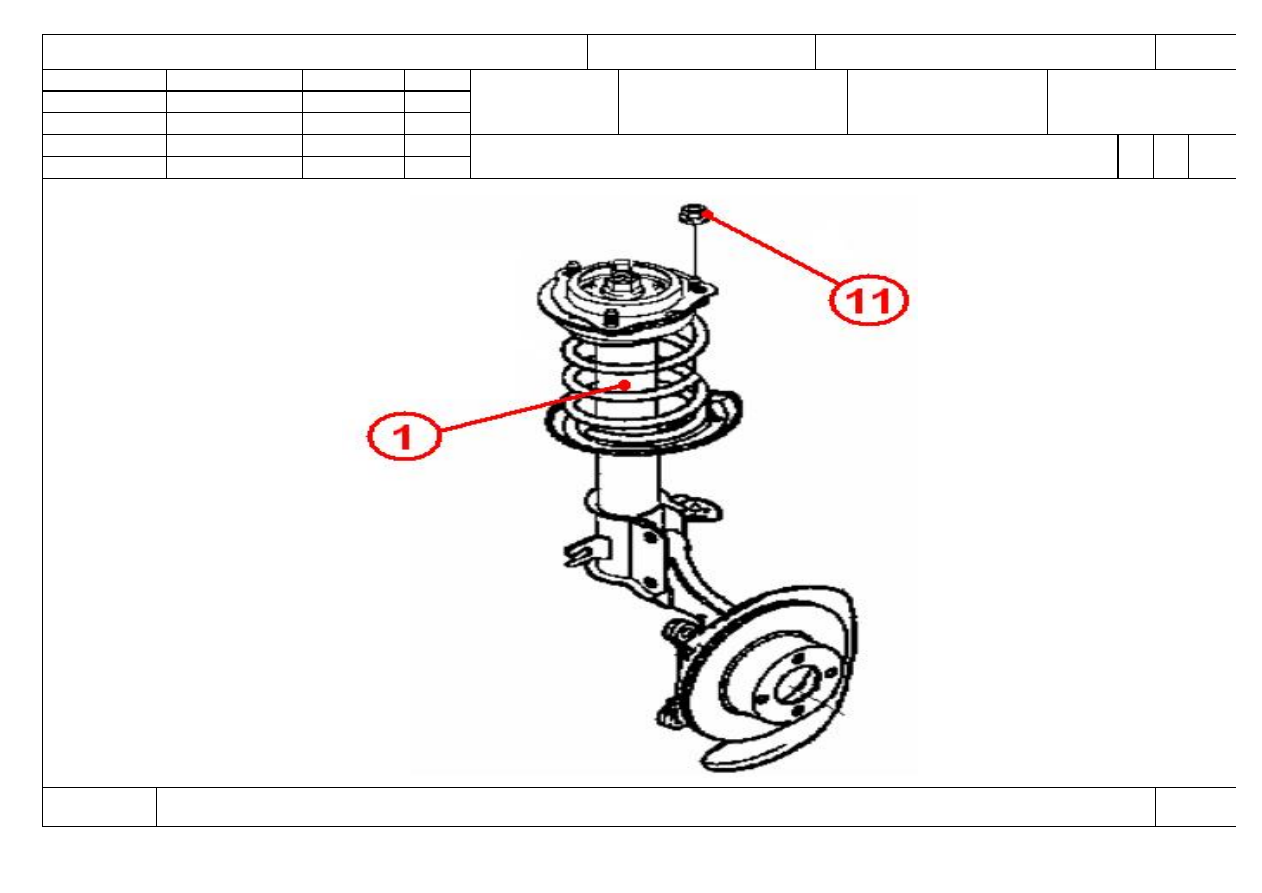

Снятие-установка передней амортизационной стойки

О1



020-

025



   Оп.020-025































































КЭ

ТП 75.059

20




ГОСТ 3.1118 форма 1б





Амортизационные стойки DС14BХ

1























































Разборка передней амортизационной стойки

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            030   Слесарно-сборочная                                            3

03                                    (

См. КЭ лист 27,28).

04

Выполнить операцию   (005, 010, 020).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Гайка М12х1,25                                                                Q330B12                                                                          шт.           2

11 2.

Амортизатор                                                                    А21-2905010                                                                    шт.           2

12

или А21-BJ2905010                                                                 шт.           2

13 3.

Опора верхняя с подшипником                                      А21-2901110                                                                    шт.           2

14 4.

Подшипник                                                                       А21-2901040                                                                    шт.           2

15 5.

Опора пружины верхняя                                                 А21-2901015                                                                    шт.           2

16 6.

Кольцо уплотнительное подшипника                            А21-2901023                                                                    шт.           2

17 7

Демпфер                                                                           А21-2901033                                                                    шт.           2

18 8.

Пружина                                                                           А21-2902010                                                                    шт.           2

19

или   А21-2902011АС                                                               шт.           2

20

или   А21-BJ2902011AC                                                           шт.           2

21 9.

Защитный колпачок                                                        А21-2901013                                                                     шт.           2

22 10.

Уплотнительное кольцо                                               А21-2901029                                                                     шт.           2

23

24

МК/КТТП

ТП. 75.059

21



ГОСТ 3.1118 форма 1б





Амортизационные стойки DС14BХ

2























































Разборка передней амортизационной стойки

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

М 02 1. Низкотемпературное  (2-7%)  моющее                            ТУ У 21249531-003-96                                     кг                     0,05

03

средство  НМС-95      (г. Харьков)

04 2.

Ткани х/б  и смешанные бытовые                                      Арт. 7С 32-Б2                                                 м.п.                   0,06

05 3.

Кисть КФ-25                                                                         ГОСТ 10597-87                                               шт.                   0,001



06 4.

Биологические перчатки                                                                                                                              кг                     0,001

07



08



Внимание:



Промывку деталей производить в специально отведенном месте, оборудованном вытяжной вентиляцией,



09

емкостью для промывки и защитными средствами пожаротушения.

10

О 11 1. Установить снятую амортизационную стойку на устройство для сжатия пружины КМ-329-А (Вид А).

12

13 2.

Закрепить амортизационную стойку на устройстве КМ-329-А. Удостовериться, что захваты посажены на пружину амортизационной

14

стойки правильно.

15

16 3.

Снять с амортизационной стойки защитный колпачок (поз.9) и уплотнительное кольцо (поз.10).

17

18 4.

Сжать переднюю пружину (поз.8) при помощи устройства КМ-329-А так, что бы она не оказывала давления на верхнюю опору с

19

подшипником (поз.3).

20



21 5.

Удерживая шток амортизатора (поз.2) от проворачивания за лыски, открутить гайку (поз.1).

22

23 6.

Снять последовательно с амортизатора (поз.2) опору верхнюю с подшипником (поз.3), подшипник (поз.4), опору верхнюю пружины

24    (

поз.5), кольцо резиновое уплотнительное (поз.6), демпфер (поз.7), пружину (поз.8).

МК/КТТП

ТП. 75.059

22



ГОСТ 3.1118 форма 1б





Амортизационные стойки DС14BХ

3























































Разборка передней амортизационной стойки

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 7. Снять разобранную амортизационную стойку с устройства КМ-329-А.

03

04 8. Снятые детали вымыть в водном низкотемпературном  (2- 7%)  моющем  растворе  НМС -  95, просушить.

05

06 9.

Выполнить переходы (1,2,3,4,5,6,7,8) для амортизационной стойки  противоположной стороны.

07

08



10.

Проверить амортизатор (поз.2) на отсутствие подтекания рабочей жидкости, запотевания рабочего резервуара, продольного

09

и поперечного люфтов штока, рывков и провалов в работе при продольном перемещении штока (Вид Б), стуков и заедания

10

штока внутри резервуара.

11

12 11.

Снятый с автомобиля амортизатор при вытягивании штока должен оказывать сопротивление больше, чем при сжатии

13

Свободное, без сопротивления, перемещение штока указывает на неисправность амортизатора.

14

15 12.

Проверить снятые с амортизационной стойки детали. Обратить внимание на состояние верхней опоры с подшипником в сборе.

16

Подшипник должен быть плотно обжат в корпусе, и не иметь осевого люфта.

17

18 13.

Произвести контроль визуальным осмотром общего состояния деталей.

19

Изношенные или поврежденные детали заменить на новые.

20

21

22

23

24

МК/КТТП

ТП. 75.059
