Автомобили Chery: руководства по ТО - часть 555

ГОСТ 3.1105 форма 2

Амортизационные стойки DС14BХ

Разраб.

Лебедев

ЗАО «ЗАЗ»

Проверил

Шишкин

25480917.

75.059

Н. контр.

Лагода

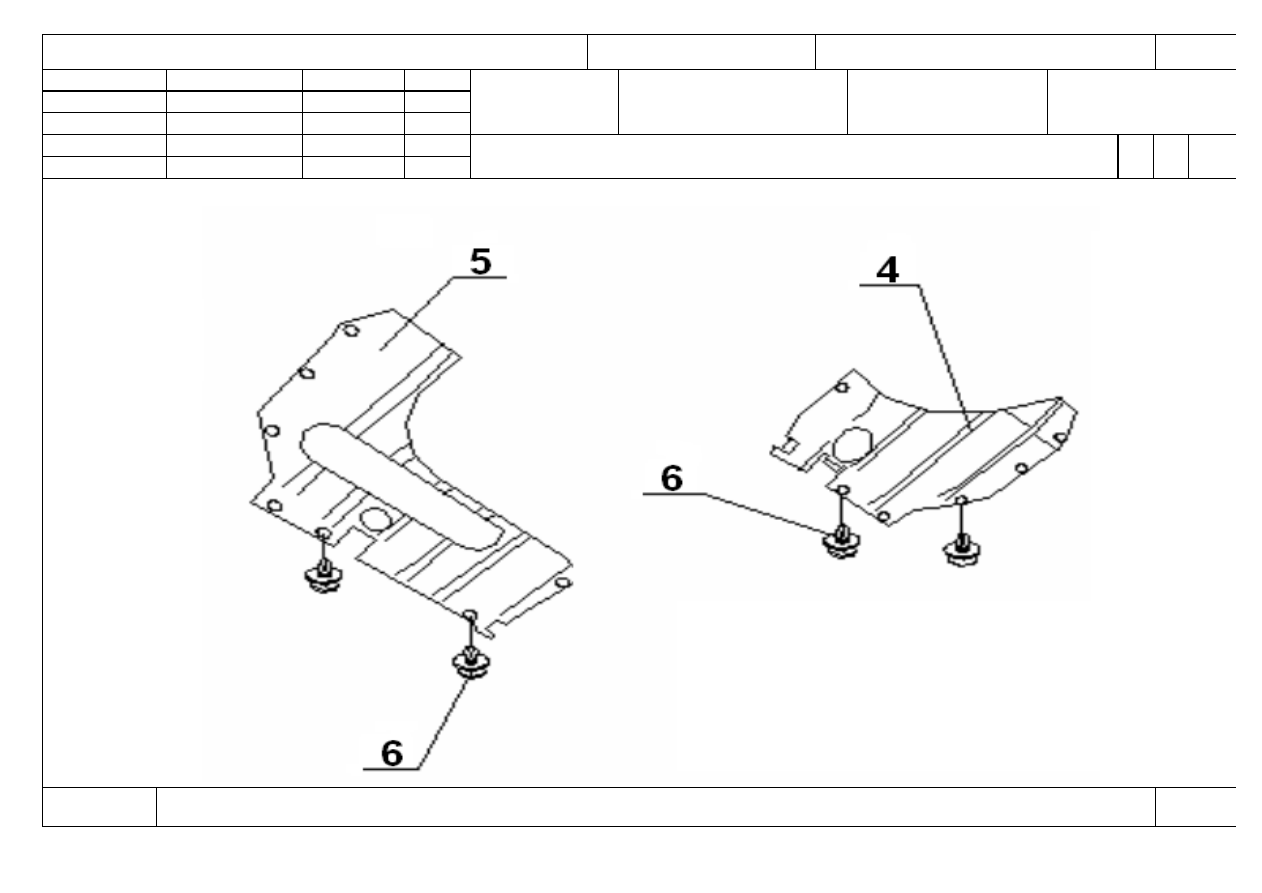

Снятие-установка грязезащитных кожухов

О1

010-

015

Оп.010-015

КЭ

ТП 75.059

ГОСТ 3.1118 форма 1б

Амортизационные стойки DС14BХ

Снятие передней амортизационной стойки

25480917.

75.059

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 020 Слесарно-сборочная 3

03 (

См. КЭ лист 18-20).

Выполнить операцию (005, 010).

Б 06 Подъемник Q=3т

Слесарно-сборочный верстак 7051-146

Тележка 7043-334

К 10 1. Стойка амортизационная передняя в сборе А21-QHZ-QHZZC шт. 2

11 2.

Гайка М15х1,5 N90323701 шт. 4

12 3.

Разъем датчика скорости АБС переднего колеса разъем шт. 2

13 4.

Кулак поворотный левый А21- 3001011 шт. 1

правый А21- 3001012 шт. 1

15 5.

Болт М15х1,5х55 N10174001 шт. 4

16 6.

Провод датчика скорости АБС переднего колеса лев. А21-3550131 шт. 1

прав. А21-3550132 шт. 1

18 7.

Фиксатор А21-3506021 шт. 2

19 8.

Кронштейн А21-3506015 шт. 2

20 9.

Болт А21-3506015 шт. 2

21 10.

Гибкий тормозной шланг А21-3506010 шт. 2

11.

Гайка М10х1,25., S15 Q330С10 шт. 6

МК/КТТП

ТП. 75.059

ГОСТ 3.1118 форма 1б

Амортизационные стойки DС14BХ

Снятие передней амортизационной стойки

25480917.

75.059

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 1. Снять фиксатор (поз.7) и отсоединить гибкий тормозной шланг (поз.10) от кронштейна (поз.8) на амортизационной стойке (поз.1).

04 2.

Разъединить электрический разъем (поз.3) датчика скорости АБС переднего колеса.

06 3.

Отсоединить провод датчика скорости АБС переднего колеса (поз.6) от кронштейна (поз.8).

08 4.

Открутить болт (поз.9) и отсоединить кронштейн (поз.8) от передней амортизационной стойки (поз.1).

10 5.

Удерживая болты (поз.5) открутить гайки (поз.2) и отсоединить амортизационную стойку (поз.1) от поворотного кулака (поз.4).

12 6.

Опустить автомобиль в положение удобное для работы в моторном отсеке.

14 7.

Открутить гайки (поз.11) и извлечь амортизационную стойку (поз.1) из ниши переднего колеса.

16 8.

Выполнить переходы (1,2,3,4,5,6,7) для амортизационной стойки (поз.1) противоположной стороны.

18 8.

Произвести контроль визуальным осмотром общего состояния деталей.

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.

Т 21 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

22 2.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

23 3.

Очки защитные 02-76 ГОСТ 12.4.013-85.

24 4.

Ветошь.

МК/КТТП

ТП. 75.059

ГОСТ 3.1118 форма 1б

Амортизационные стойки DС14BХ

Установка передней амортизационной стойки

25480917.

75.059

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 025 Слесарно-сборочная 3

03 (

См. КЭ лист 18-20).

Выполнить операцию (005, 020).

Б 06 Подъемник Q=3т

Слесарно-сборочный верстак 7051-146

Тележка 7043-334

К 10 1. Стойка амортизационная передняя в сборе А21-QHZ-QHZZC шт. 2

11 2.

Гайка М15х1,5 N90323701 шт. 4

12 3.

Разъем датчика скорости АБС переднего колеса разъем шт. 2

13 4.

Кулак поворотный левый А21- 3001011 шт. 1

правый А21- 3001012 шт. 1

15 5.

Болт М15х1,5х55 N10174001 шт. 4

16 6.

Провод датчика скорости АБС переднего колеса лев. А21-3550131 шт. 1

прав. А21-3550132 шт. 1

18 7.

Фиксатор А21-3506021 шт. 2

19 8.

Кронштейн А21-3506015 шт. 2

20 9.

Болт А21-3506015 шт. 2

21 10.

Гибкий тормозной шланг А21-3506010 шт. 2

22 11.

Гайка М10х1,25., S15 Q330С10 шт. 6

МК/КТТП

ТП. 75.059
