 ГОСТ 3.1118  форма 1б







Амортизационные стойки DС14BХ



 1





























































Установка задней амортизационной

стойки

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            045        Слесарно-сборочная                                       3

03                                           (

См. КЭ лист 36-39).

04

Выполнить операции (005, 040).

05

Б 06                                  Подъемник                                                Q=3т

07

Тележка                                                     7043-334

08

К 09 1. Гайка М10, S15                                                                 Q330B12                                                                      шт             4

10 2.

Амортизационная стойка в сборе задняя                      SQR7160DP-HHZ                                                        шт.            2

11 3.

Гайка М12, S18                                                                 Q320B12                                                                      шт             2

12 4.

Болт М12х80, S15                                                             DC14BX-2910256                                                        шт             2

13 5.

Болт М12х80, S15                                                             Q184B1280                                                                  шт.            2

14 6.

Продольный рычаг левый                                                А21-2919310                                                                шт.            1

 15

правый                                              А21-2919320                                                                шт.            1

 16 7.

Гайка М12, S18                                                                  Q320B12                                                                      шт             2

17 8.

Гайка М12, S18                                                                  Q320B12                                                                      шт             2

18 9.

Рычаг поперечный нижний                                               А21-2912010                                                                шт.            2

19

О 20 1. Вывести специальную технологическую опору из-под продольных рычагов (поз.6) задней подвески автомобиля.

21

22 2.

Опустить автомобиль для возможности доступа в салон.

23

24 3.

Установить на кузов по месту амортизационную стойку (поз.2) и закрепить гайками (поз.1) с Мкр=50 Нм.

МК/КТТП

ТП. 75.059

32



    ГОСТ 3.1118  форма 1б







Амортизационные стойки DС14BХ



 2





























































Установка задней амортизационной

стойки



25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Выполнить переход (2) для амортизационной стойки (поз.2) противоположной стороны.

03

04 5.

Поднять автомобиль на высоту удобную для работы.

05

06 6.

Завести амортизационную стойку (поз.2) в посадочное место на поперечный рычаг (поз.9) и совместить отверстия для крепления.

07

08 7.

Закрепить амортизационную стойку (поз.2) на поперечном рычаге (поз.9) болтом (поз.4) и гайкой (поз.8) с Мкр=80 Нм.

09

10 8.

Закрепить поперечный рычаг (поз.9) но продольном рычаге (поз.6) болтом (поз.5) и гайкой (поз.7) с Мкр=110 Нм.

11

12 9.

Выполнить переходы (6,7,8) для амортизационной стойки (поз.2) противоположной стороны.

13

14 10.

Завернуть гайки (поз.3) на несколько витков.

 15

 16 11.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.059

33



     ГОСТ 3.1118  форма 1б







Амортизационные стойки DС14BХ



 3





























































Установка задней амортизационной

стойки



25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Головка 1/2" S=15 900-15 HAZET.

03 2.

Головка 1/2" S=18 900-18 HAZET.

04 3.

Удлинитель L=123 мм 917-5 HAZET .

05 4.

Рукоятка 1/2" 8150NR.

06 5.

Гайковерт 1/2"  LTV38 R50-13.

07 6.

ДК 10-100 Нм.

08 7.

ДК 20-200 Нм.

09 8.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

10 9.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

11 10.

Очки защитные 02-76 ГОСТ 12.4.013-85.

12

13

14

 15

 16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.059

34





ГОСТ 3.1105  форма 2





Амортизационные стойки DС14BХ

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.059













Н. контр.



Лагода





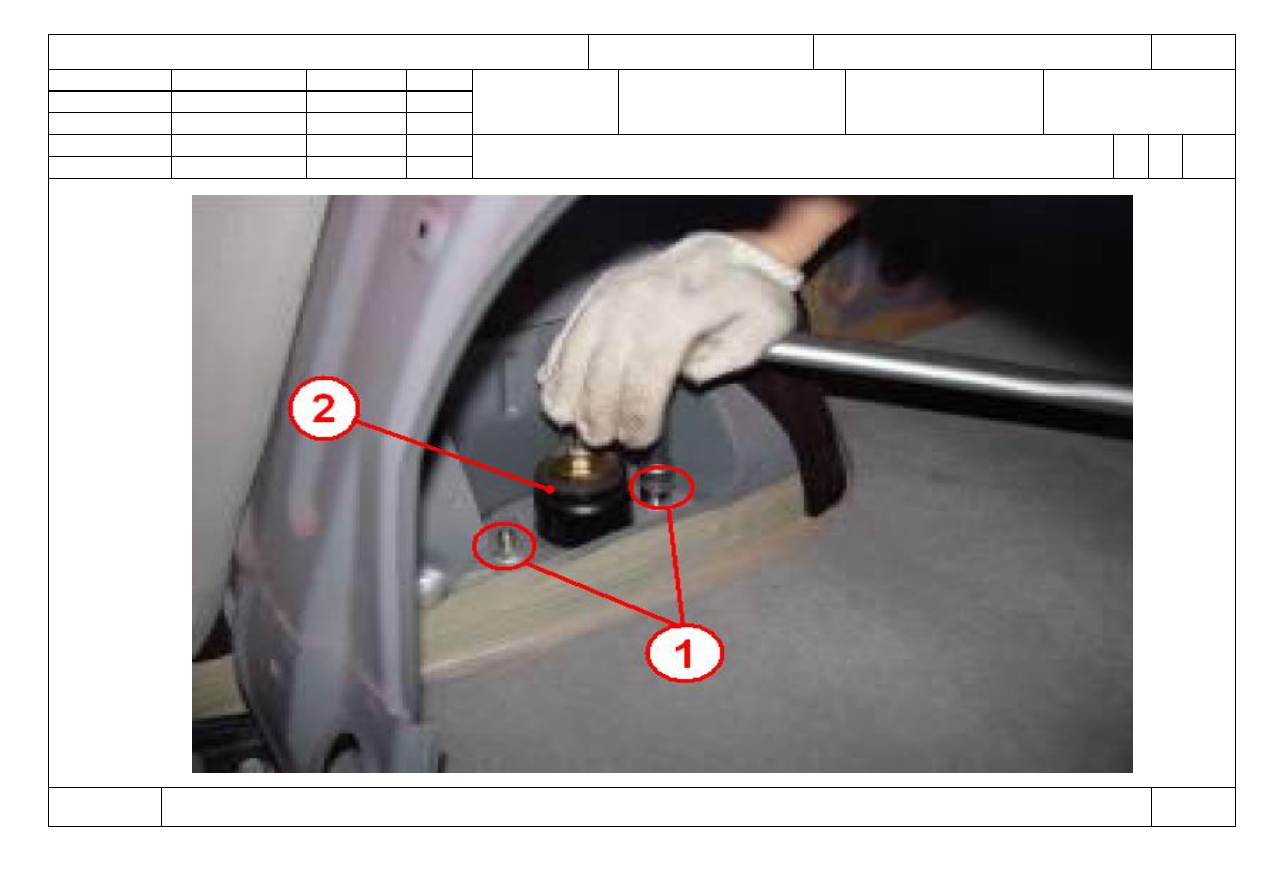

Снятие-установка задней амортизационной стойки

О1



040-

045




Оп.040-045





























































КЭ

ТП 75.059

35
