Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ.



10.1



КОНТРОЛЬ, ЗАМЕНА СВЕЧЕЙ ЗАЖИГАНИЯ.


Отсоединить провода высокого напряжения от свечей зажигания, предва-

рительно провернув защитный колпачок свечи вокруг оси на 30…45

о

в каж-

дую сторону.

Вывернуть  свечи зажигания ключом А-11-3900211. При наличии нагара

или загрязнений, свечи очистить на  стенде и продуть сжатым воздухом.
При наличии на изоляторе свечи сколов, трещин заменить свечи на новые.

Отрегулировать зазор (0,7- 0,9 мм) подгибанием бокового электрода.
На  стенде  визуально  проверить  работоспособность  свечей  на  герметич-

ность.  Создать  давление  в  камере  прибора  2,0

+

-

0,05  Мпа  (20

+

-

0,5  кгс/см

2

).

Накапать на изолятор свечи несколько капель масла или керосина. Появле-
ние пузырьков воздуха между корпусом и изолятором не допускается.

Закрутить свечи моментом 20...29 Н

.

м (2,0...3,0 кгс

.

м).

Применять только оригинальные свечи зажигания кат. № 462-1А-D-370

6950.



10.2 ПРОВЕРКА СОСТОЯНИЯ АККУМУЛЯТОРНОЙ   БАТАРЕИ.





Очистить  наружную  поверхность  аккумуляторной  батареи  от  загрязне-

ний  и  пыли  при  помощи  чистой  ветоши,  смоченной  в  10%  растворе  наша-
тырного спирта  или



 кальцинированной соды. Убедиться в отсутствии тре-

щин корпуса аккумуляторной батареи.

Определить техническое состояние аккумуляторной батареи:



-  уровень  электролита  для  обслуживаемых  АКБ  должен  быть  на  5-10  мм
выше предохранительного щитка, или на 10-15 мм выше  верхнего края се-
параторов, или между метками "min" и "max" на корпусе АКБ, или по инди-
катору уровня;
-  плотность  электролита,  измеренная  при  помощи  ареометра,    должна  со-
ответствовать таблице 2;
-  для необслуживаемых АКБ проверить их техническое состояние по инди-
катору (гидрометру).











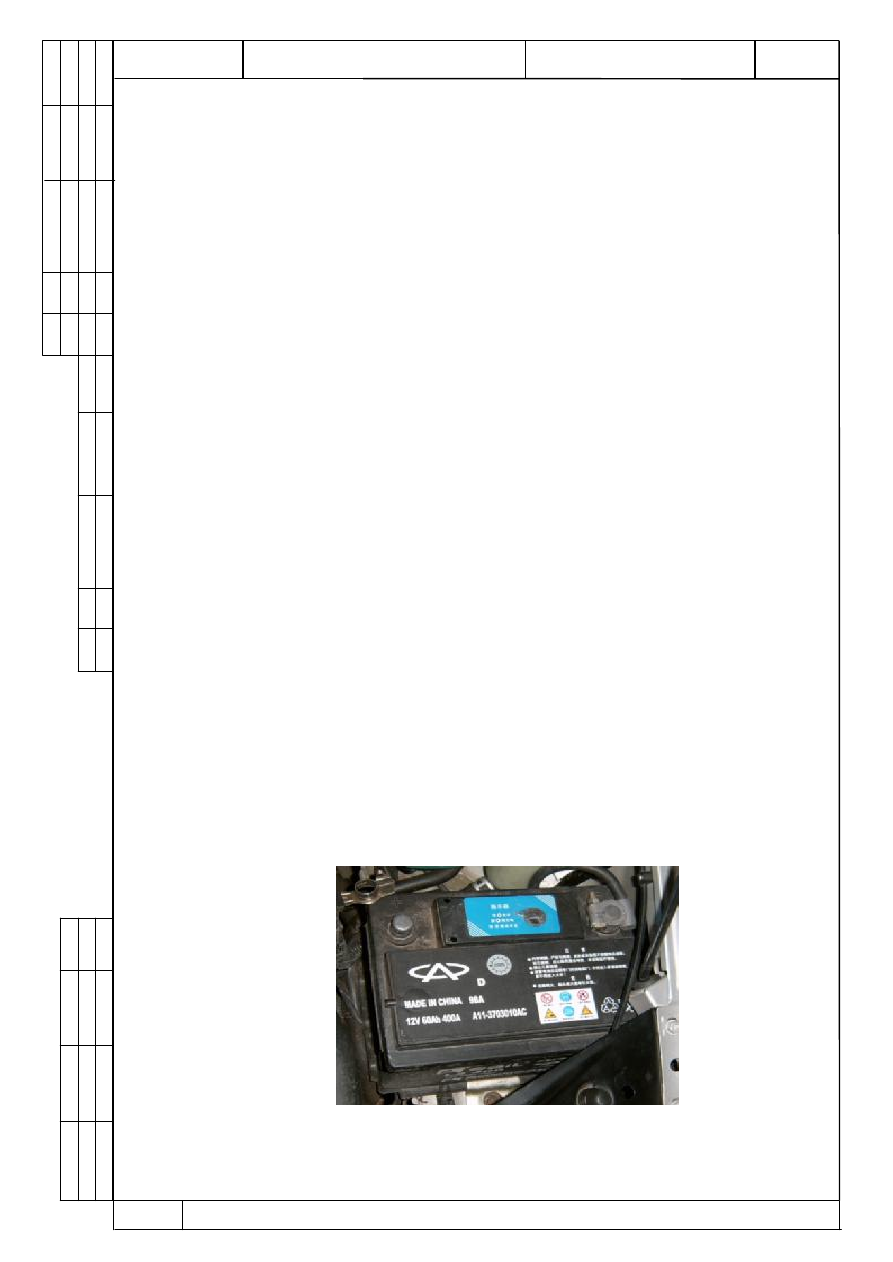

Рис. 21. Аккумуляторная батарея.



ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

20



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

При снижении степени заряженности АКБ или падении уровня и плотно-

сти электролита снять АКБ с автомобиля и произвести подзарядку согласно
паспортных данных.

Внимание:  При  зарядке  батареи  необходимо  периодически  проверять

температуру электролита и не допускать ее повышения свыше 40

°С. Если

температура  достигнет  40

°С,  то  следует  уменьшить  наполовину  заряд-

ный ток или прервать зарядку и охладить батарею до 27

°С.

После  зарядки  произвести  проверку  напряжения  на  клеммах  АКБ  акку-

муляторным  пробником  Э107.  Батарея  заряжена  если  напряжение  под  на-
грузкой в конце пятой секунды  будет не менее 8,9 В.

Установить  АКБ  на  место  и  закрепить  ее  при  помощи  планки  и  болта.

Клеммы смазать техническим вазелином и произвести затяжку.



Таблица 1. Плотность электролита при 25

о

С, г/см

3



Климатический район (среднемесяч-

ная температура воздуха в январе,

о

С)

Время года

Плотность элек-

тролита приве-

денная к 25

0

С,

г/см

3

зима

1,30

Очень холодный (от –50 до –30)

лето

1,28

Холодный (от –30 до –15)

круглый год

1,28

Умеренный (от –15 до –8)

круглый год

1,28

Теплый, влажный (от 0 до +4)

круглый год

1,23

Жаркий, сухой (от –15 до +4)

круглый год

1,23



Таблица. 2



Температурные поправки к показанию ареометра, г/см

3



Температура

электролита,

о

С

Поправка

от –40 до -26

-0,04

от –25 до -11

-0,03

от –10 до -4

-0,02

от +5 до + 19

-0,01

от +20 до +30

0,00

от +31 до +45

+0,01



В случае если произошло снижение степени заряженности АКБ или паде-

ние  уровня  и  плотности  электролита  необходимо  проверить  регулируемое

напряжение генератора на автомобиле.



ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

21



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до

15

…

30 В, класса точности не ниже 1,0.

После 15 мин работы двигателя при средней частоте вращения коленчато-

го  вала  двигателя  и  включенных  фарах  замерить  напряжение  между  клем-
мой "+" аккумулятора и "массой". Напряжение должно находиться в преде-
лах 14,2

±

0,5 В.



11. ПРОВЕРКА СИСТЕМЫ ОХЛАЖДЕНИЯ.

11.1

ПРОВЕРКА

УРОВНЯ

ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ

И

ГЕРМЕТИЧНОСТИ СИСТЕМЫ.



Жидкость должна полностью заполнять радиатор и находиться в пределах

отметок МIN и  МАХ расширительного бачка (на холодном двигателе). Ес-

ли  уровень  опустился  ниже  отметки  МIN,  добавить  антифриз,  чтобы  жид-

кость не превышала отметку МАХ (см. рис.22).

ВНИМАНИЕ: переполнение расширительного бачка не допускается.

Проверить герметичность системы охлаждения, отсутствие вздутий и тре-

щин  шлангов:

- шлангов и подводящей трубы водяного насоса;
- шлангов радиатора отопителя;
- шланга на расширительном бачке, в моторном отсеке;
- шлангов на термостате;
- подводящего и отводящего шлангов радиатора;

Осмотреть  сливную  пробку  радиатора,  а  также  датчик  включения    венти-

лятора радиатора, находящегося в правом верхнем  углу    радиатора.  Нали-

чие подтеканий в соединениях не допускается.

Проверить плотность охлаждающей жидкости денсиметром, согласно пас-

порта на прибор. Плотность охлаждающей жидкости при Т 20

о

С должна на-

ходиться в пределах 1,078…1,085 или -40

  о

С (в зависимости от типа приме-

няемого ареометра).

























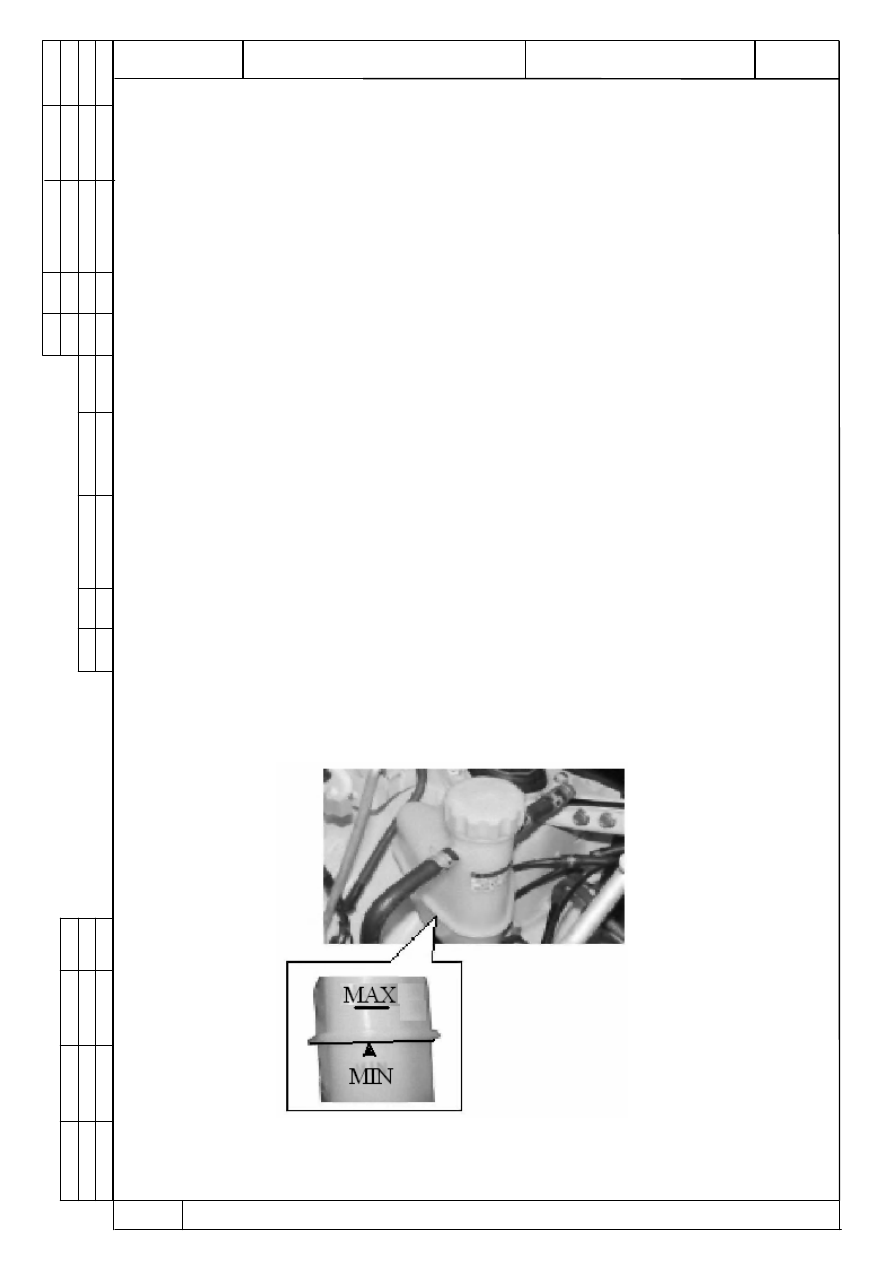

Рис. 22. Проверка уровня охлаждающей жидкости в

расширительном бачке.



ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

22



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

Предупреждение!

Проверку уровня и открытие пробки бачка для доливки жидкости прово-

дите  только  на  холодном  двигателе.  После  доливки  жидкости  пробка
должна быть плотно завернута, так как система при работающем и про-
гретом двигателе находится под давлением.


11.2 ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ.


 При замене охлаждающей жидкости необходимо выполнить следующий пе-

речень операций:

- снять с расширительного бачка пробку рис. 22;
- слить охлаждающую жидкость, сняв нижний патрубок радиатора, предвари-

тельно подставив под них емкость;

- для  полного  сливания  охлаждающей  жидкости  необходимо  отсоединить

патрубок от водяного насоса.

- залить охлаждающую жидкость (объем  системы 4,5 л.) в горловину расши-

рительного бачка до уровня превышающего отметку «MIN» на 15…20 мм;

- установить на место пробку расширительного бачка;
- запустить двигатель и дать ему поработать на холостом ходу, прогреть дви-

гатель до t 82…95

о

С, чтобы удалить воздушные пробки из системы охлаж-

дения;

- после  срабатывания  вентилятора  радиатора  остановить  двигатель  и  прове-

рить нет ли следов подтекания в системе. Если уровень охлаждающей жид-

кости  ниже  нормального,  а  в  системе  охлаждения  нет  следов  подтекания,

долить жидкость.

ВНИМАНИЕ: При сливе охлаждающей жидкости автомобиль должен сто-

ять на ровной горизонтальной поверхности.



11.3

ЗАМЕНА  МОТОРНОГО МАСЛА И ФИЛЬТРА.





Замену масла необходимо производить на прогретом двигателе в сле-

дующей последовательности

:

- открутить пробку маслозаливной горловины;
- открутить  сливную  пробку,  предварительно  подставив  под  картер  емкость

для слива отработаннного масла и слить отработанное масло;

- открутить  масляный  фильтр  рис.  24.  поз.  1.  Фильтр  отворачивается  без  су-

щественного усилия. При возникновении затруднений с его отворачиванием
следует  воспользоваться съемником  Hazet 2172  «Oil  filter wrench». Устано-
вить новый масляный фильтр, предварительно  убедившись  в чистоте поса-
дочных  мест  и  плоскостей,    смазав  уплотнительное  кольцо  моторным  мас-
лом, завернуть фильтр до касания прокладки и довернуть еще на ¾ оборота
(от руки);

- завернуть      пробку  сливного  отверстия  Мкр  20  Н*м,  предварительно  убе-

дившись в целостности уплотнительного кольца;

- залить  моторное  масло,  проконтролировав  уровень  маслоизмерительным

стержнем;

- закрутить пробку маслозаливной горловины;
