Автомобили Chery: руководства по ТО - часть 516

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

11



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

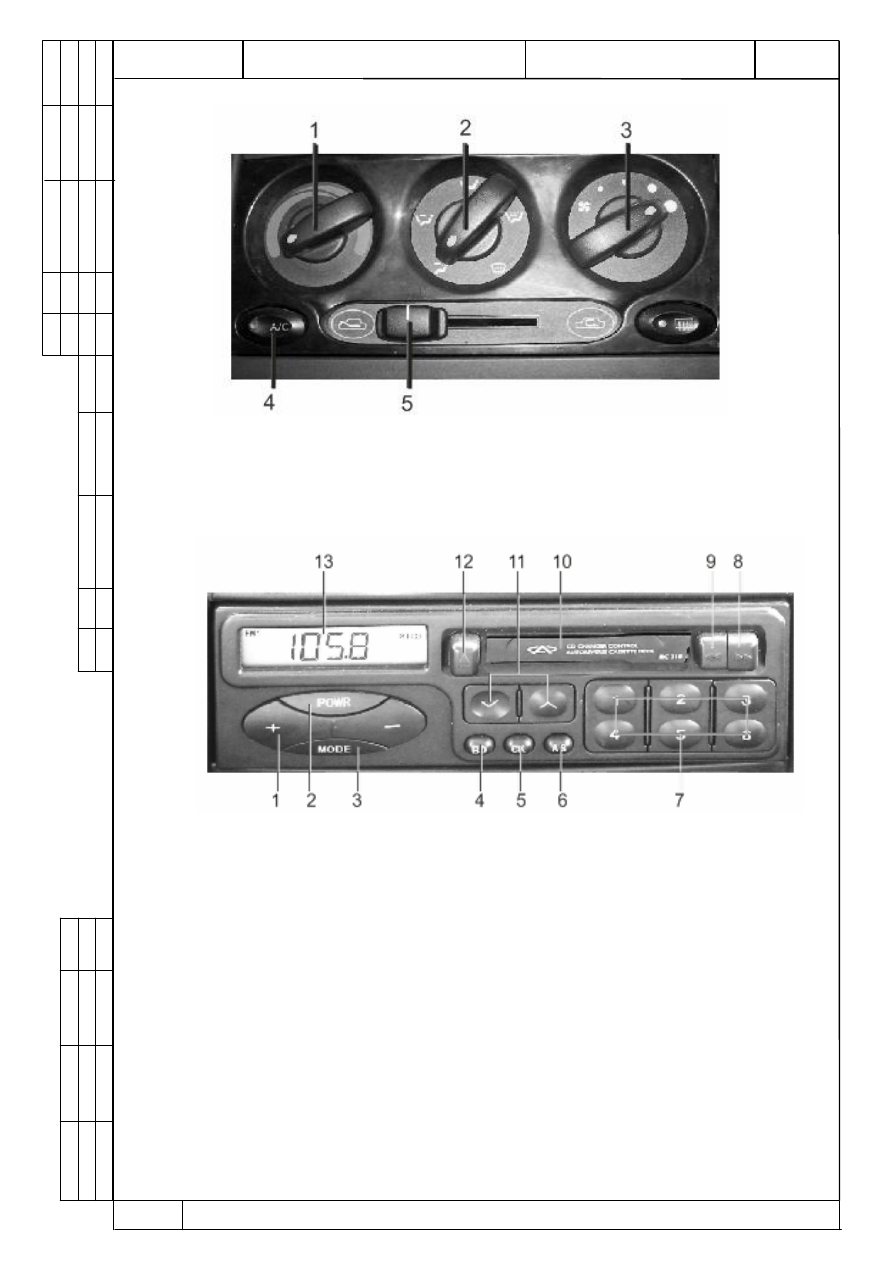

Рис. 10. Органы управления системой вентиляции салона.

1 – регулятор температуры в салоне; 2 – регулятор режимов системы

вентиляции; 3 – регулятор скорости вентилятора; 4 – кнопка выключения
кондиционера; 5 – рычаг внутренней и наружной циркуляции.























Рис. 11. Панель управления аудиосистемой

 ВС 318 (вариант)

:

1 – кнопка увеличения/уменьшения; 2 – кнопка включения/выключения

аудиосистемы; 3 – кнопка выбора режима; 4 – кнопка выбора диапазона;
5  –  кнопка  часов;  6  –  кнопка  сохранения  радиостанций  (AS);  7  –  кнопки
выбора радиостанций (1-6); 8 – кнопка прокручивания вперед; 9 – кнопка
прокручивания  назад;  10  –  кассетная  дека;  11  –  кнопки  настройки;  12  –
кнопка смены кассеты; 13 – LCD дисплей (жидкокристаллический).








ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

12



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

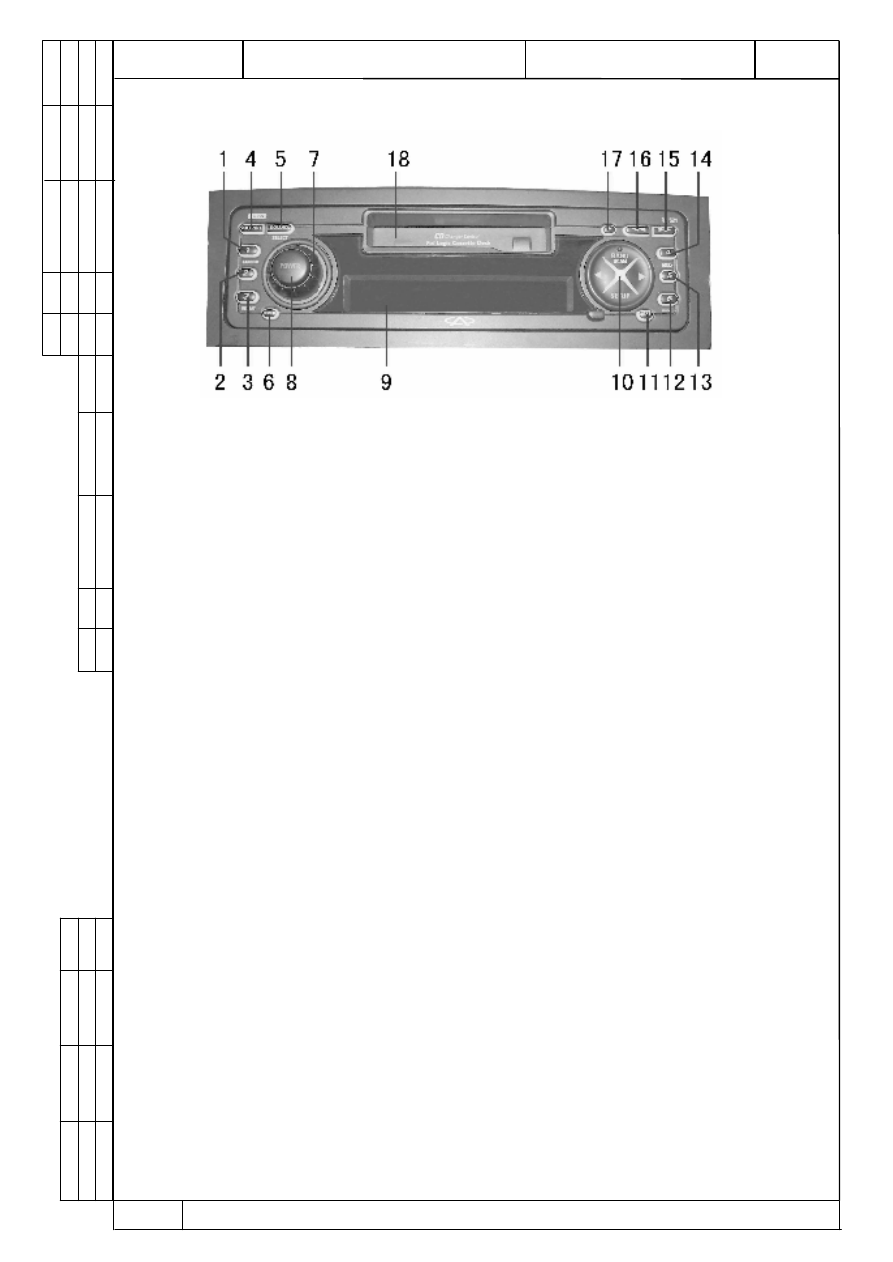

Рис. 12. Панель управления аудиосистемой

 ВС 318 (вариант)

:



1 – кнопка "1/RANDOM" (воспроизведение музыкальных композиций в

случайном порядке/стоп); 2, 13 – кнопка выбора; 3 – кнопка "3/REPEAT"
(повторение записи/стоп); 4 – кнопка "SOURCE" (выбор режима работы); 5 –
кнопка "SOUND/SELECT" (регулирование звуковых параметров); 6 – кнопка
"MUTE" (выключение звука); 7 – кнопка "VOLUME" (регулировка
громкости); 8 – кнопка "POWER" (включение/выключение питания); 9 –
дисплей; 10 – кнопка сканирования радиочастот/просмотр программ ; 11 –
кнопка "АST" (автоматическая память); 12 - кнопка "6/DISC-" (выбор диска);
14 – кнопка "4/DISC+"  (выбор следующего диска); 15 – кнопка  (перемотка
вперед); 16 - кнопка  (перемотка назад); 17 – кнопка  (смены кассеты); 18 –
кассетная дека.



















ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

13



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

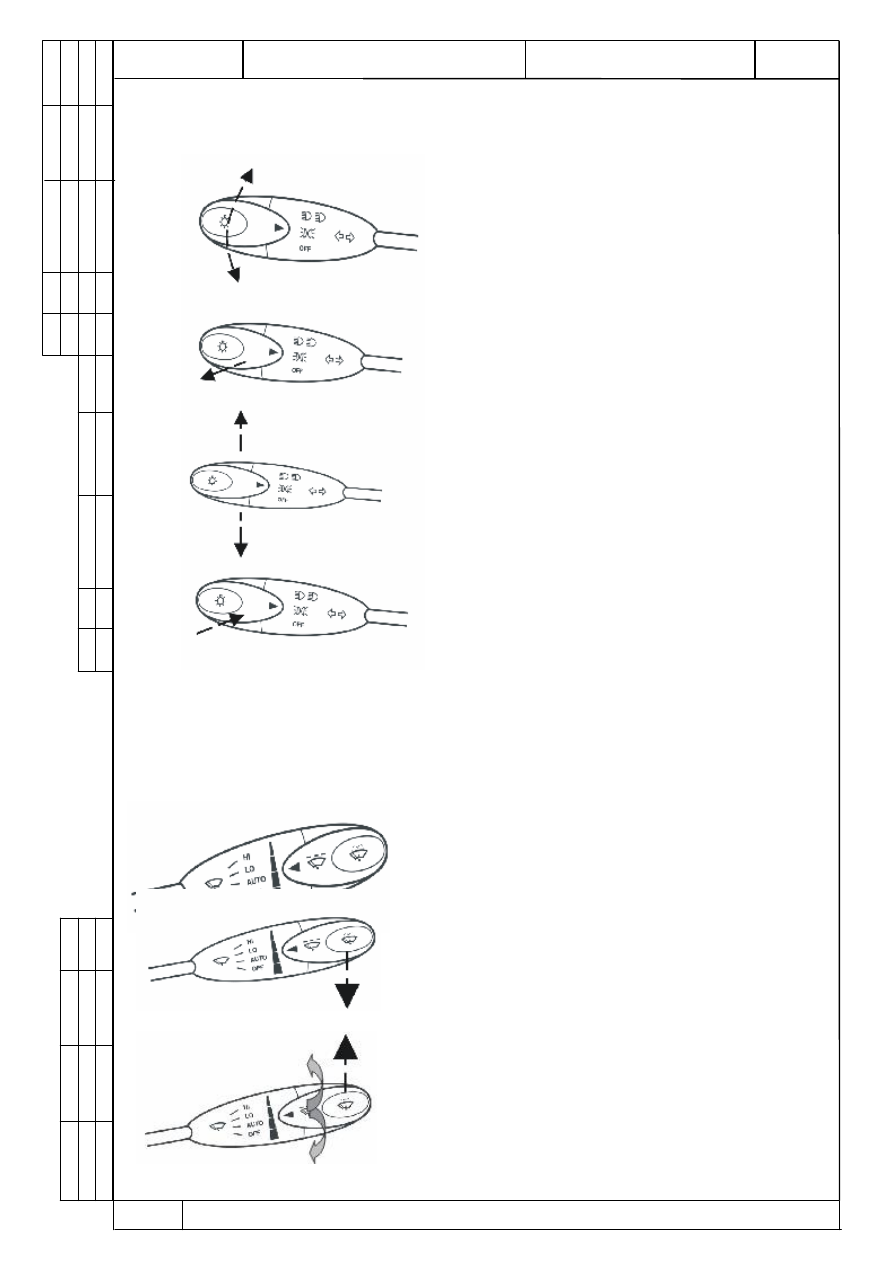

8.3  ПРОВЕРИТЬ РАБОТУ ПОДРУЛЕВЫХ ПЕРЕКЛЮЧАТЕЛЕЙ.





Позиции переключателя света.

OFF –наружное освещение выключено;
 1  –  включено  габаритное  освещение,

освещение комбинации приборов и  кнопок
подсветки номерного знака.

2  –  включены  фары  (ближний  и  дальний

свет).



Сигнализация  дальним  светом  фар.

переместите  рычаг  в    направлении  к  рулю
и отпустите его.


Включение указателей поворотов:
Указатель левого поворота – переместите

рычаг вниз.

Указатель правого поворота–переместите

рычаг вниз.


Включатель дальнего света фар
Чтобы  включить  дальний  свет,  перемес-

тите  рычаг  к  панели  приборов.  Возвращая
рычаг  в  предыдущее  положение  (  к  рулю),
включите ближний свет.



Нижеприведенные  функции  могут  использоваться,  если  включено  зажи-

гание.

Разовое  очищение. Опустите рычаг стек-

лоочистителя вниз.



Очищение  с  интервалами.  Переместите

рычаг в позицию 1 (AUTO). Час интервала в
этом  режиме  может  быть    отрегулирован
поворотом  переключателя,  который  повора-
чивается: 1  – самый короткий интервал. 6 –
самый длинный интервал.






Обычное  очищение.  Переместите  рычаг  в

положение 2 (LO).




ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

14



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

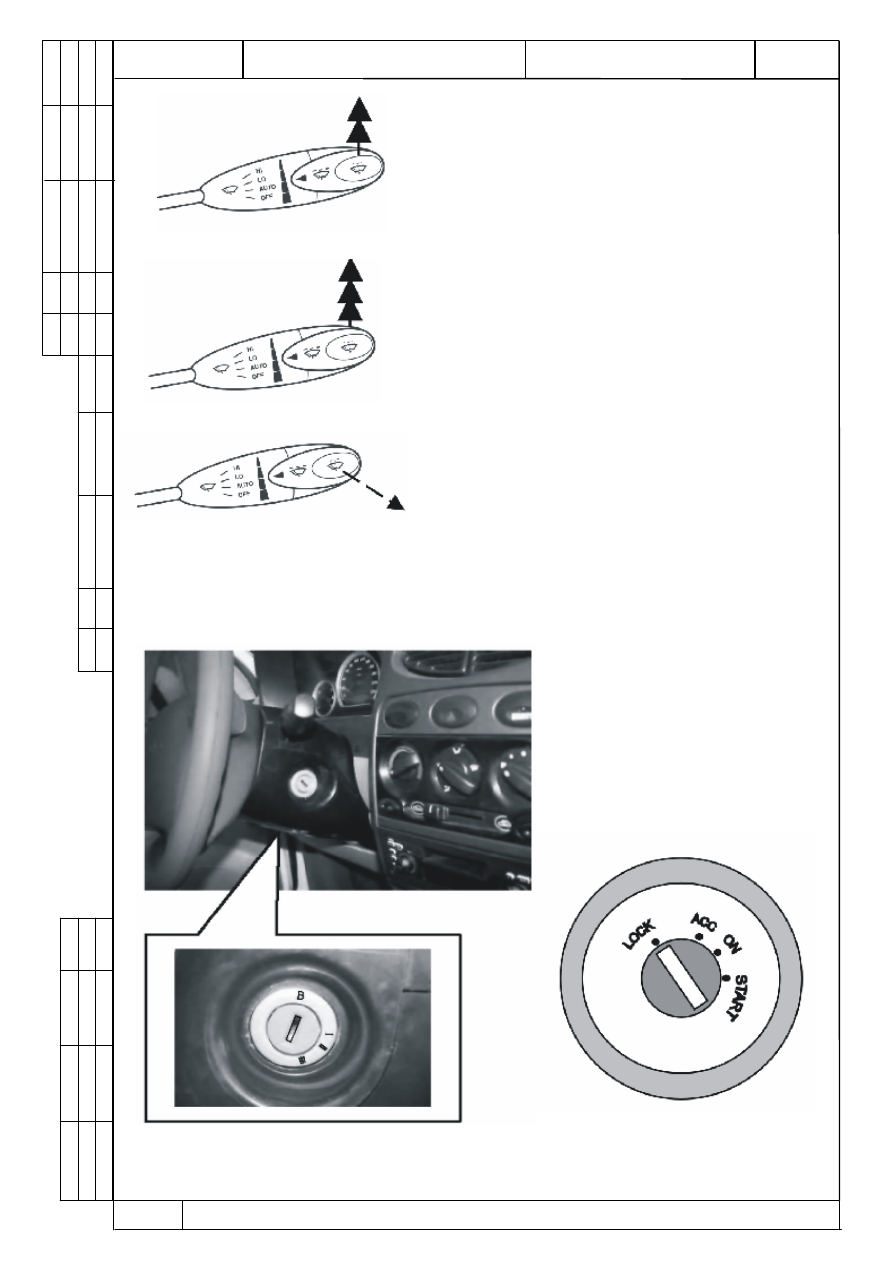

Быстрое  очищение.  Переместите  рычаг  в

позицию 3 (HI).






Рычаг  омывателя  ветрового  стекла.  По-

тяните рычаг в направлении к рулю – жидкость
будет  разбрызгана  на  ветровое  стекло.  Отпус-
тите рычаг, чтобы остановить разбрызгивание.





Не разбрызгивайте жидкость больше 10 се-

кунд  и  никогда  не  используйте  стеклоомыва-
тель, когда бачок пустой.



                  Рис. 13. Подрулевые переключатели.



8.4 ПРОВЕРКА РАБОТЫ ЗАМКА ЗАЖИГАНИЯ.



































Рис. 14. Позиции ключа на замке зажигания:

LOCK (В) – зажигание выключено, рулевая колонка заблокирована. По-
