Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»





7.2  ПРОВЕРКА РАБОТЫ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

ПЕРЕДНИХ И ЗАДНИХ ДВЕРЕЙ, ЗЕРКАЛ ЗАДНЕГО ВИДА.



Стеклоподъемники должны работать плавно, без заеданий, перекос стекла

по проему или самопроизвольное опускание стекла не допускается.

При выявлении отклонений отрегулировать.

Управление стеклоподъемниками осуществляется с помощью кнопок
 поз. 2,4,7,8.
Управление зеркалами осуществляется регулятором поз. 6 рис. 4.

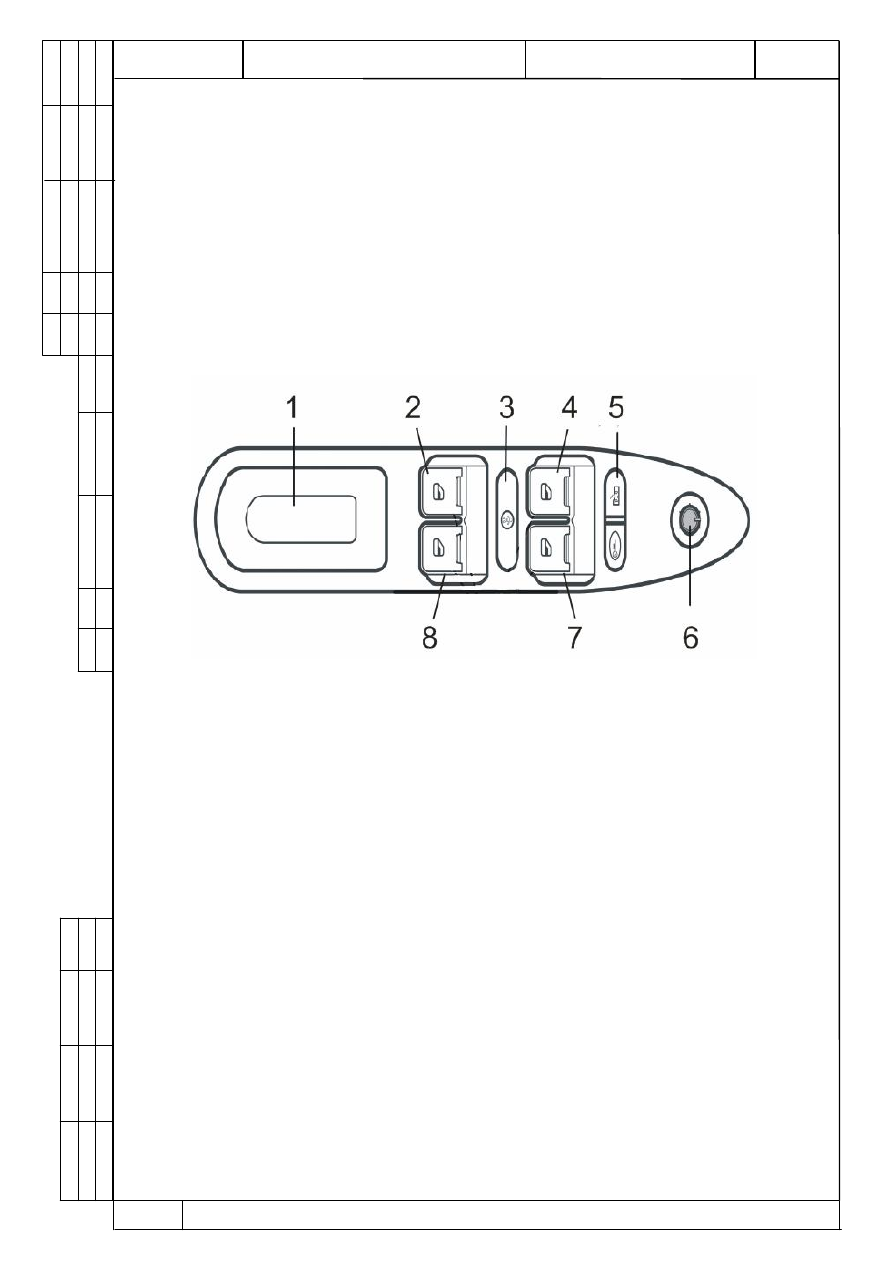

Рис. 4. Управление стеклоподъемниками.

1  –  заглушка;  2  –  кнопка  стеклоподъемника  левого  заднего  стекла;  3  –

блокировка  задних  стекол;  4  –  кнопка  стеклоподъемника  левого  переднего
стекла; 5 – блокировка замков дверей; 6 – регулятор наружного зеркала; 7 –
кнопка стеклоподъемника правого переднего стекла; 8 – кнопка стеклоподъ-
емника правого заднего стекла.





7.3  ПРОВЕРКА РАБОТЫ ЗАМКА КАПОТА И БАГАЖНИКА.





Капот  и  багажник  должны  отпираться  и  запираться  без  приложения

большого усилия и фиксироваться в открытом положении. Самопроизволь-
ное открывание не допускается.

При необходимости произведите регулировочные  работы.
При открытом капоте ослабить болты  (см. рис. 5. поз. 1) крепления кор-

пуса замка (поз. 2) и за счет увеличенных отверстий крепления передвинуть
замок в нужное положение. Завернуть болты (поз. 1), проверить работу зам-
ка.





ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

8



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

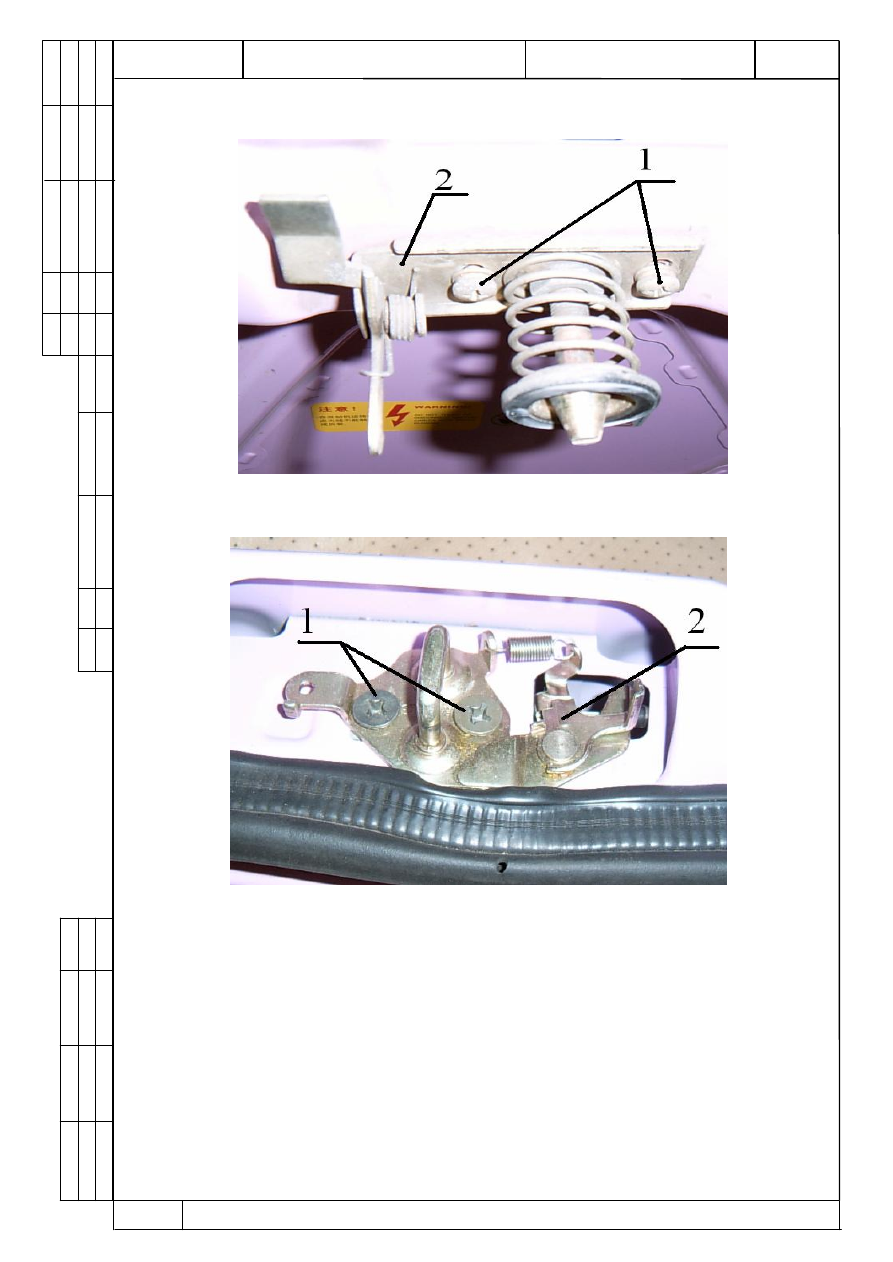

Рис. 5. Замок капота.

1 – болты крепления; 2 – корпус замка;

















Рис. 6. Регулировочные винты фиксатора замка багажника.

1 – болты крепления; 2 – корпус замка;



Регулировку работы замка багажника производить перемещением фикса-

тора (болты крепления фиксатора см. рис. 6. поз.1).
Смазать петли дверей, шарниры наружных ручек, трущиеся части фиксато-
ров замков дверей, замочные скважины дверей, ограничители открывания
дверей, трос привода замка капота, салазки передних сидений – техниче-
ским вазелином.





ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

9



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»




8.  ПРОВЕРКА РАБОТОСПОСОБНОСТИ СИСТЕМ КОНТРОЛЯ,

ОСВЕЩЕНИЯ И СИГНАЛИЗАЦИИ.

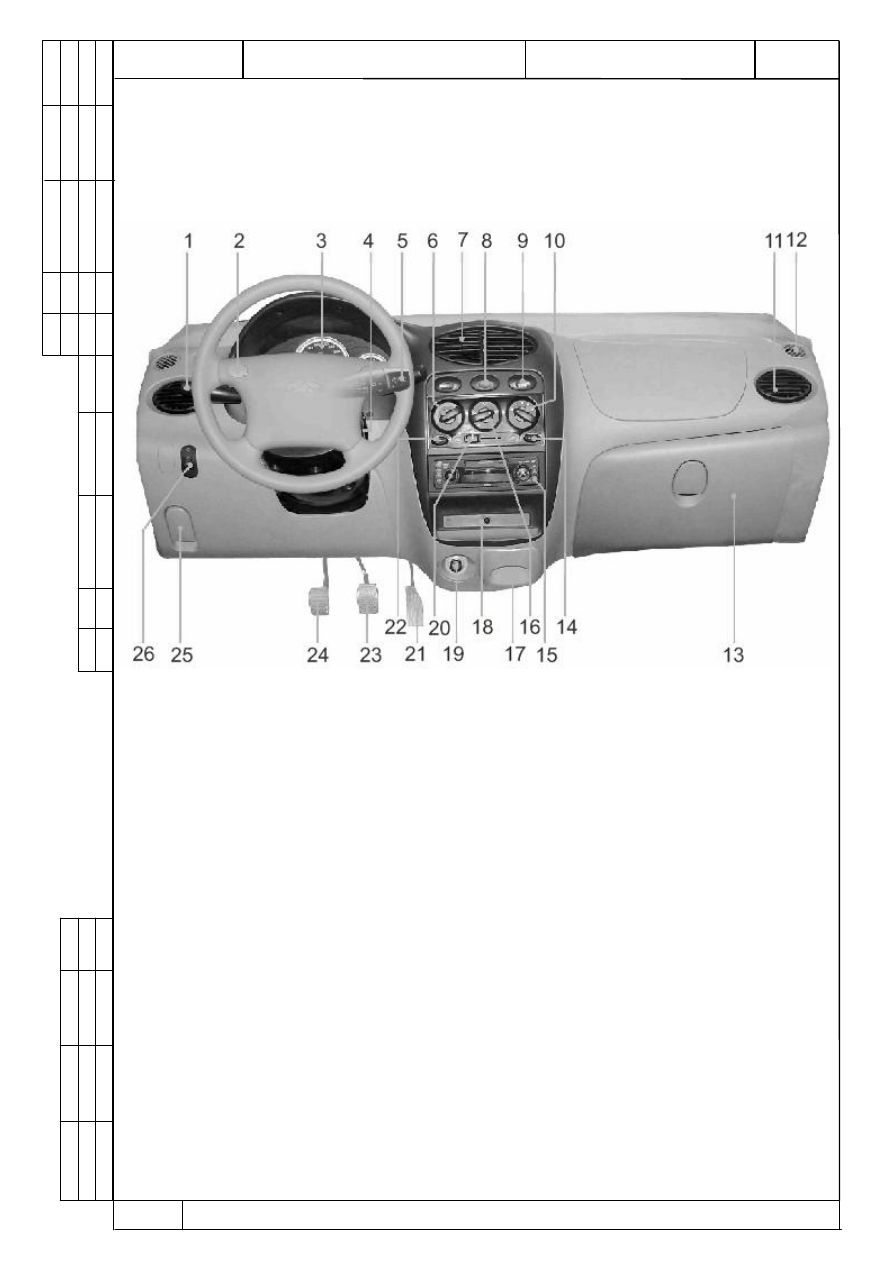

Рис. 7.  Органы управления и контрольно-измерительные приборы.

1  –  рычаг  переключателя  освещения;  2  –  кнопка  звукового  сигнала;  3  –

комбинация  приборов;  4  –  выключатель  зажигания;  5  –  рычаг
переключателя стеклоочистителей; 6 – регулятор контроля температуры; 7
–  центральная  решетка  системы  вентиляции  и  обогрева  салона;  8  –
выключатель  аварийной  сигнализации;  9  –  индикатор  противоугонной
системы;  10  –  регулятор  вентилятора;  11  –  боковая  решетка  системы
вентиляции;  12  –  переднее  сопло  размораживания  ветрового  стекла;  13  –
ящик  для  вещей;  14  –  выключатель  обогрева  заднего  стекла;  15  –
аудиосистема; 16 – регулятор системы вентиляции и обогрева салона; 17 –
пепельница;  18  –  ящик;  19  –  прикуриватель;  20  –  рычаг    контроля
наружной и внутренней циркуляции; 21 – педаль акселератора; 22 – кнопка
включения-выключения  кондиционера;  23  –  педаль  тормоза;  24  –  педаль
сцепления;  25  –  рычаг  привода  замка  капота  отсека  двигателя;  26  –
регулятор света фар.






ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

10



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»



8.1  ПРОВЕРКА

ИСПРАВНОСТИ  ПРИБОРОВ  И  КОНТРОЛЬНЫХ

ИНДИКАТОРОВ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ.

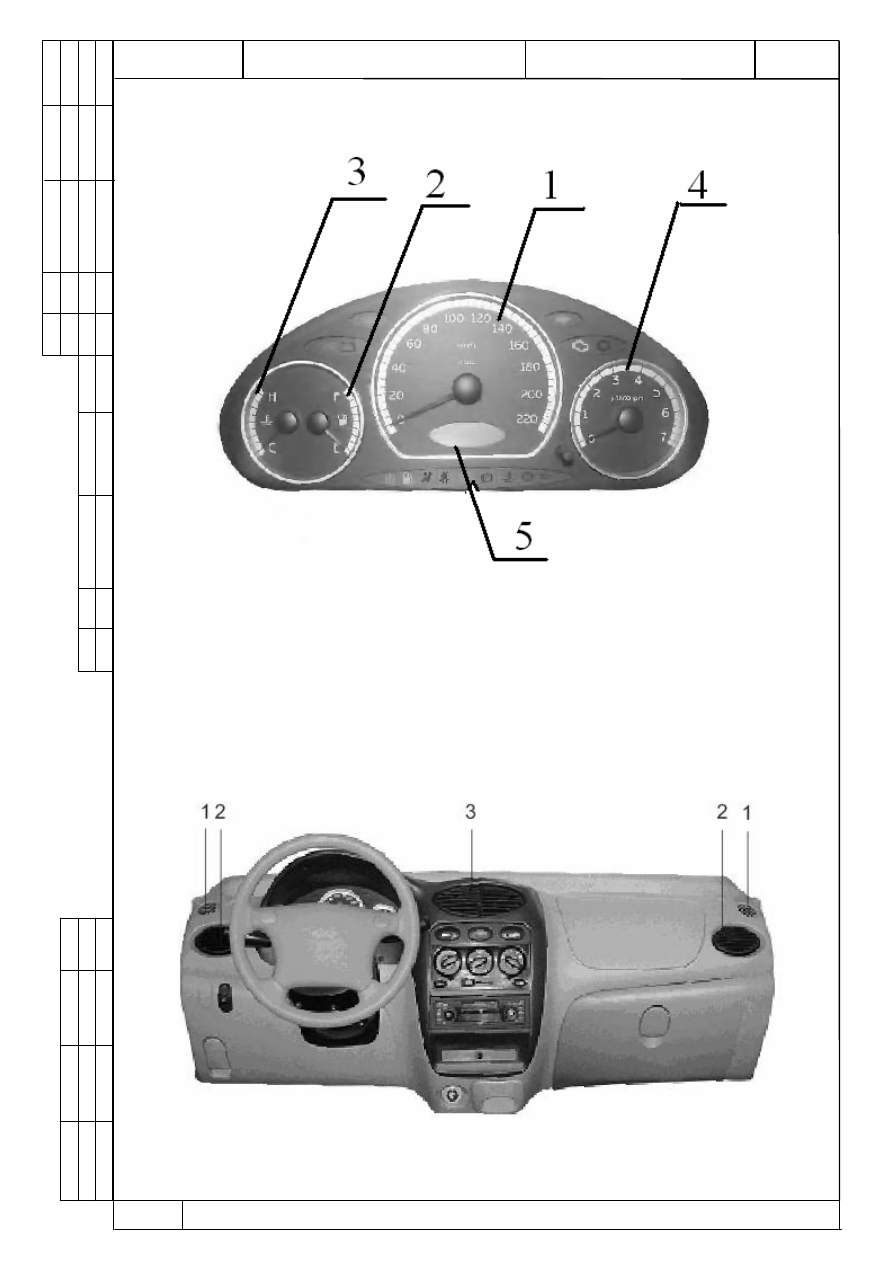

Рис. 8.  Щиток приборов.

1 – спидометр; 2 –указатель  уровня топлива;  3 –  указатель температуры

охлаждающей жидкости; 4 – тахометр; 5 – одометр и информационный ди-
сплей;




8.2  ПРОВЕРИТЬ  РАБОТУ  ОРГАНОВ  УПРАВЛЕНИЯ    СИСТЕМЫ
ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ.

















Рис. 9 Вентиляционные решетки на панели приборов.

 1 – передние решетки обдува боковых стекол

;

2 – боковые решетки

системы вентиляции; 3 – центральные решетки системы вентиляции.
