Автомобили Chery: руководства по ТО - часть 519

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

23



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

- завести двигатель на несколько минут для заполнения масляного фильтра и

системы смазки двигателя;

- проверить   уровень моторного масла не ранее чем через 5 минут после ос-

тановки двигателя;

-  вынуть маслоизмерительный стержень, протереть и установить обратно.
-  снова вынуть и убедиться, что уровень масла находится на отметке  МАХ

(полно) с допуском «минус 5 мм»;

-  проверить  герметичность  соединений  масляного  фильтра  и  блока  цилинд-

ров.

ПРИМЕЧАНИЕ: уровень масла не должен превышать отметки МАХ, так

как это может привести к повреждению двигателя.

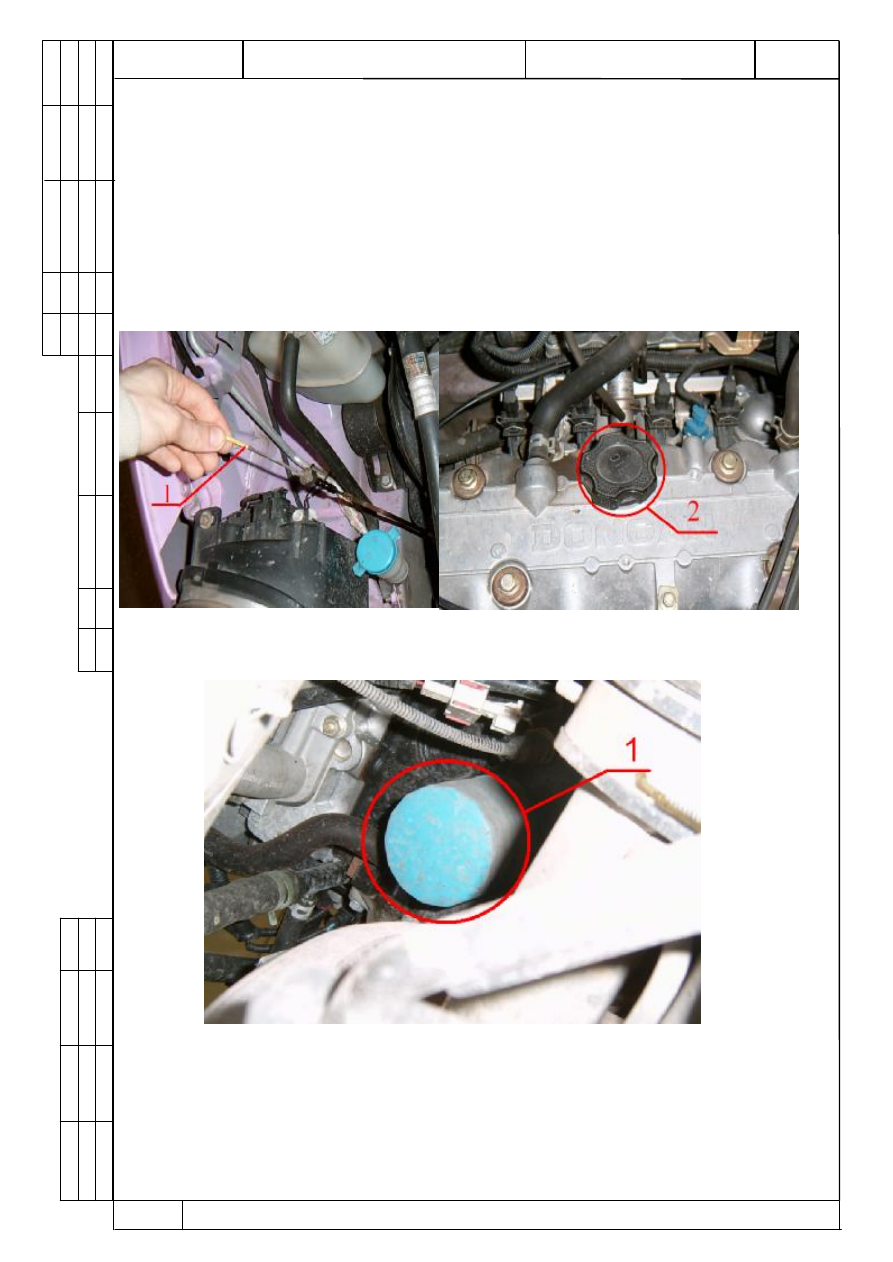

Рис. 23. Маслозаливная горловина и щуп контроля уровня масла.

1  –– маслоизмерительный стержень; 2. пробка


















Рис. 24.  масляный фильтр (поз. 1).




ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

24



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

11.4

ПРОВЕРКА УРОВНЯ МАСЛА В КОРОБКЕ ПЕРЕДАЧ.



Открутить пробку долива поз. 1 (рис. 25) и проверить уровень масла. Масло

должно доходить до нижней кромки резьбового отверстия.

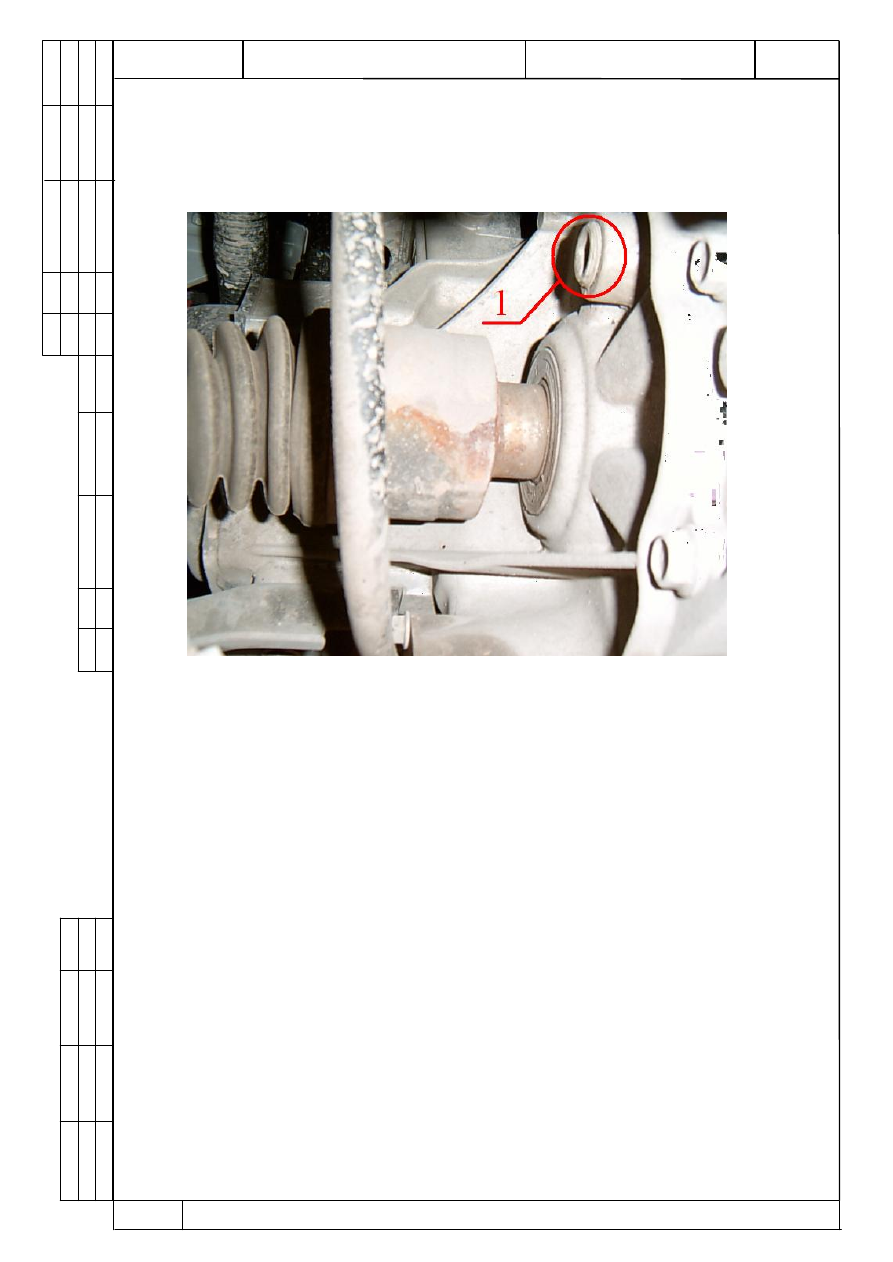

Рис. 25.  Контрольное (поз.1) отверстие в КПП.



Если уровень масла низкий, долить трансмиссионное масло с классом вязко-

сти  по  SAE  75W/90  и  уровнем  эксплуатационных  свойств  по  API  GL-4  до

нижней кромки резьбового отверстия.

Установить на место и плотно закрутить пробку.

Удалить остатки масла при помощи ветоши.

ПРЕДУПРЕЖДЕНИЕ!  Запрещается  производить  проверку  уровня  масла  в

коробке передач при работающем двигателе.
















ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

25



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

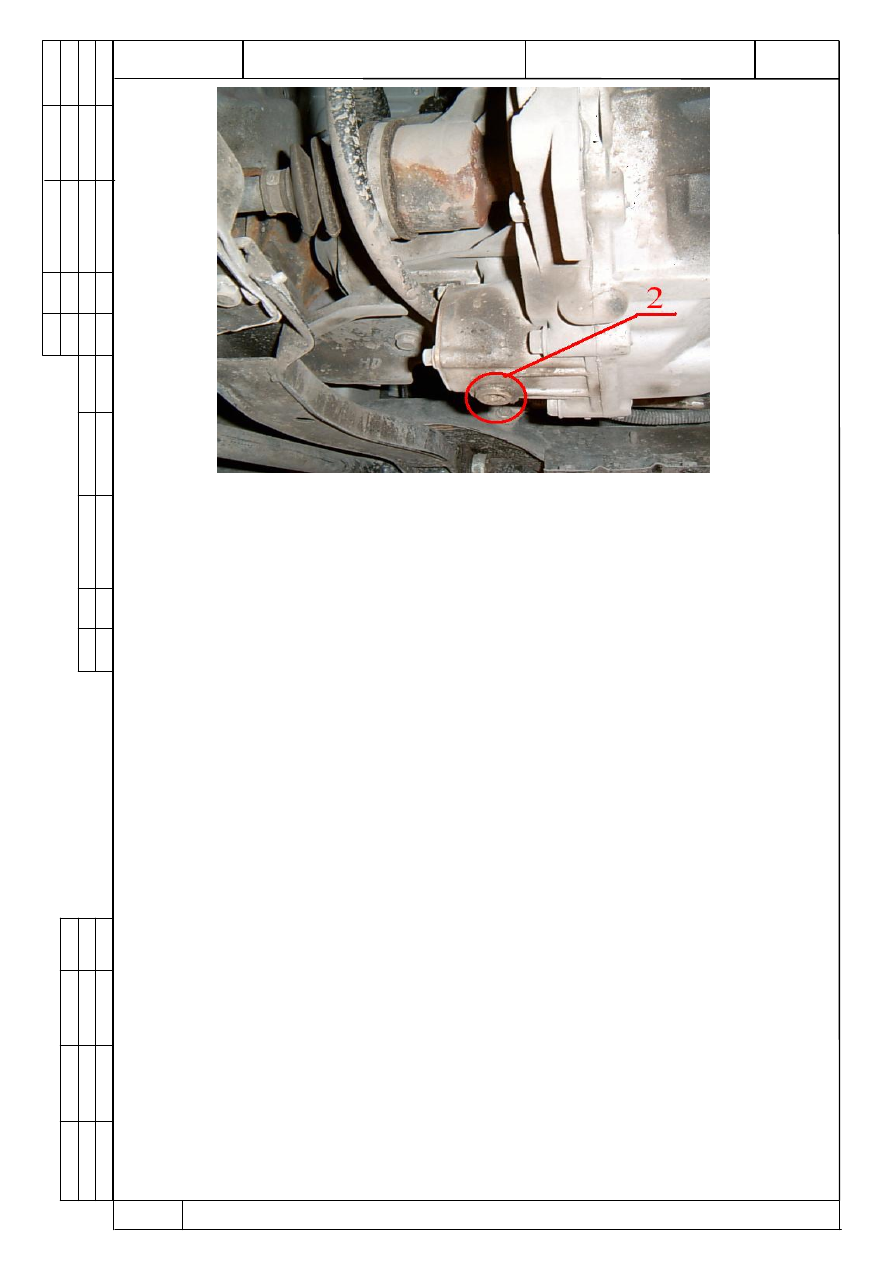

Рис. 26. Сливное (поз. 2) отверстие в КПП.



11.5 ЗАМЕНА  МАСЛА В КОРОБКЕ ПЕРЕДАЧ.


Замену  масла  производить  на  горячем  двигателе,  выполнив  следующие

операции:

- открутить пробку контрольного отверстия поз. 1 (рис. 25);
- открутить  пробку  слива  поз.  2  (рис.  26),  предварительно  подставив  под  ко-

робку передач емкость для сливаемого масла;

- слить масло;
- завернуть маслосливную  пробку (поз.2), обеспечив герметичность соедине-

ния Мкр=18,0…22,0 Нм;

- залить свежее трансмиссионное масло с классом вязкости по SAE 75W/90 и

уровнем эксплуатационных свойств по API GL-4. через контрольное отвер-
стие поз.1 до нижней кромки резьбового отверстия;

- установить на место и плотно закрутить пробку поз.1 с Мкр=15 Нм;

ПРЕДУПРЕЖДЕНИЕ!  Во  избежание  ожогов  при  замене  масла  необходи-

мо принять все меры предосторожности.













ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

26



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

11.6 ПРОВЕРКА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ.

Проверить уровень тормозной жидкости в бачке гидропривода тормозов и

сцепления.

Уровень тормозной жидкости в бачке (поз 1, рис. 27) проверяйте визуально

по меткам, нанесенным на корпус бачка, выполненного из полупрозрачной

пластмассы.  При  снятой  крышке  2  уровень  тормозной  жидкости  должен

быть  между  метками  «MAX»  и  «МIN».  Если  уровень  жидкости  ниже  ука-

занного уровня необходимо  произвести доливку тормозной жидкости.

ПРИМЕЧАНИЕ:  В  тормозной  системе  используется  тормозная  жидкость

ДОТ-4 ТУ У 6-05761264.046-96.



ВНИМАНИЕ:  Категорически  запрещается  смешивать  несовместимые  тор-

мозные жидкости.

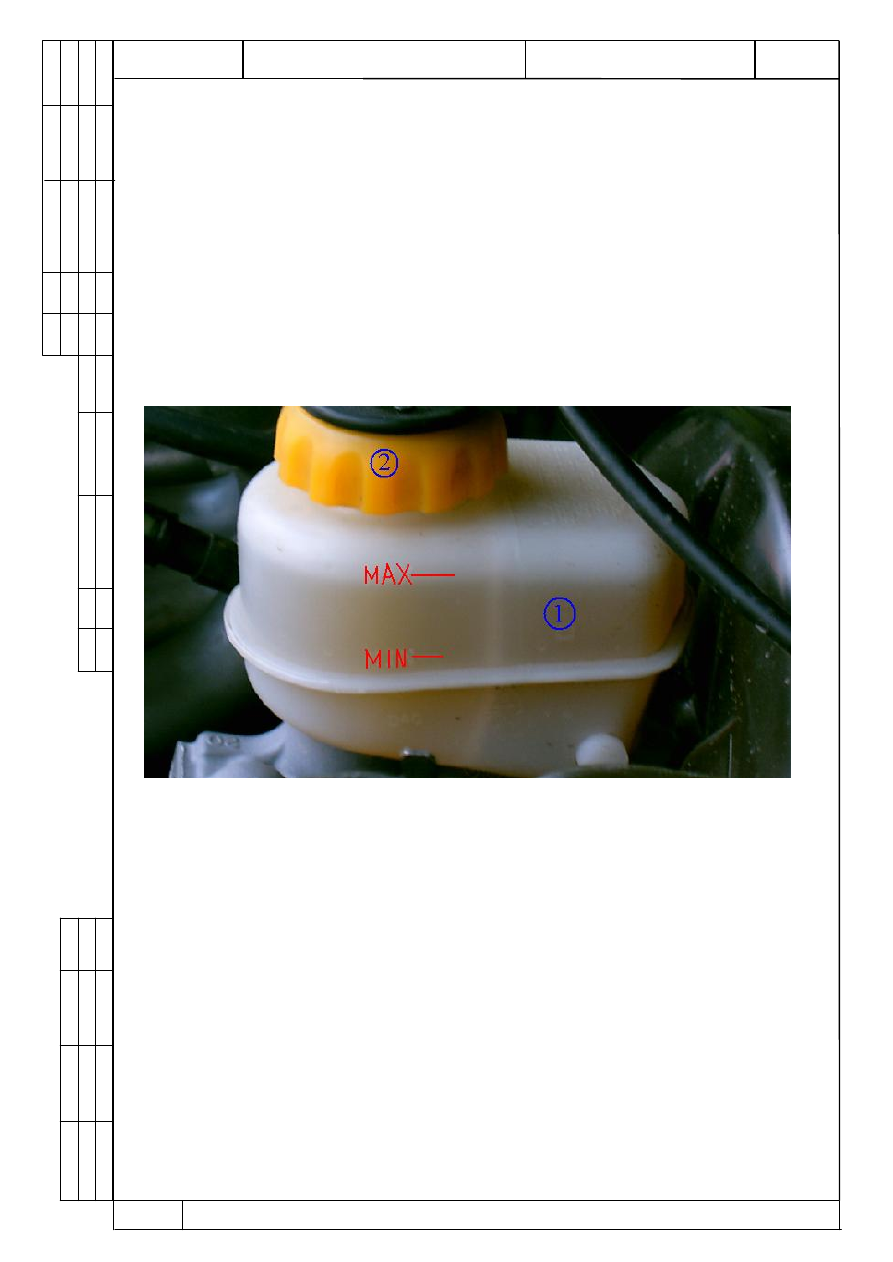

Рис. 27.  Проверка уровня тормозной жидкости.

1.  Расширительный бачок; 2. Крышка.




11.7 ЗАМЕНА ТОРМОЗНОЙ ЖИДКОСТИ.



  Для замены тормозной жидкости необходимо:
-  удалить  вакуум  из  усилителя  тормозов,  нажимая  несколько  раз  на  педаль

тормоза, пока давление в усилителе не сравняется с атмосферным;

- отвернуть  крышку  бачка,  отобрать  загрязненную  тормозную  жидкость  из

бачка и долить новую.  При замене тормозной жидкости необходимо что-
бы бачок с тормозной жидкостью оставался наполовину заполненным;

- снять резиновый защитный колпачок с клапана выпуска воздуха на правом

заднем тормозном механизме и надеть шланг на клапан, опустив его конец
в прозрачный сосуд;

- один раз медленно нажать на педаль тормоза до упора и удерживать ее;
