Автомобили Chery: руководства по ТО - часть 511

ГОСТ 3.1118 форма 1б

Задняя подвеска DС14ВХ

– 2901002

Регулировка улов установки колес

25480917.

75.056

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 155 Слесарно-сборочная (КЭ лист 107) 3

Выполнить операцию 005, 100 или 115 или 130 или 145.

Б 05 Установка для регулировки улов колес типа ЕХАСТ-60Е

Слесарно-сборочный верстак 7051-146

Тележка 7043-334

К 09 1. Рычаг задней подвески правый /левый в сб. А21-2919320/310 шт. 1/1

10 2.

Верхний рычаг задней подвески в сб. А21-2819110 шт. 2

11 3.

Нижний рычаг задней подвески в сб. А21-2919210 шт. 1/1

12 4.

Реактивная штанга А21-2919410 шт. 2

13 5.

Болт регулировочный М12х88 S17 А21-2919213 шт. 2

14 6.

Шайба регулировочная 12 А21-2919215 шт. 2

15 7.

Гайка М12 S18 Q320D12 шт. 4

О 18 1. Переместить автомобиль к стенду регулировки улов колес, обеспечив осадку подвесок проездом по специальной дорожке.

20 2.

Проверить давление в шинах, довести до нормы (2,0 атм).

Давление в шинах должно соответствовать табличным

данным, находящимся на внутренней стороне лючка бензобака.

23 3.

Проконтролировать углы установки колес. При несоответствии нормативных значений, произвести регулировку углов установки

МК/КТТП

ТП 75.056

105

ГОСТ 3.1118 форма 1б

Задняя подвеска

С14ВХ

– 2901002

Регулировка улов установки колес

25480917.

75.056

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 согласно методике описанной в «Руководстве по ремонту и инструкции работы на данном оборудовании», обеспечив при этом:

Угол развала задних колес = - 0°35' (±60').

Угол схождения задних колес = 0°09' (±6').

06 4.

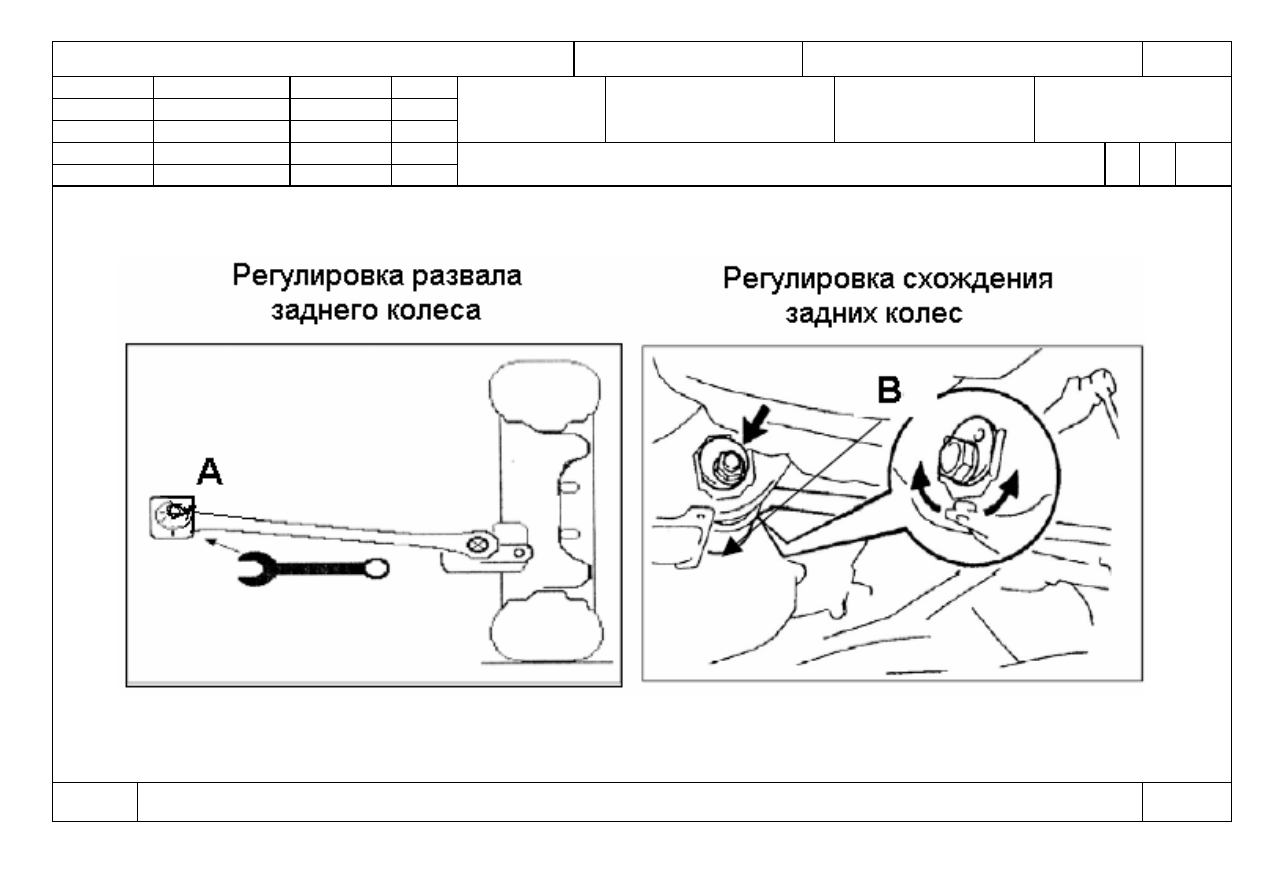

Регулировку углов производить на снаряженном автомобиле:

08 -

развал задних колес гайкой (А);

10 -

схождение задних колес гайкой (В).

12 -

затянуть стопорные гайки (А) и (В) удерживая болты.

Мкр.=110 Нм (100 - 120 Нм).

Внимание!

Контроль производить на оборудовании совместно с рабочим.

Р 18 100%

Т 20 Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

Ключ S17 №7-17. Вставка S18, 1/2" К19-18. ПК 20-200 Нм, 1/2"4550-20.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

МК/КТТП

ТП 75.056

106

ГОСТ 3.1105 форма 2

Задняя подвеска

С14ВХ – 2901002

Разраб.

Лагода

ЗАО «ЗАЗ» ОС

Проверил Шишкин

Рычаг задней

подвески

25480917.

75.056

Н. контр.

Лагода

Регулировка улов установки колес

155

КЭ

ТП 75.056

107

ГОСТ 3.1118 форма 1б

Задняя подвеска DС14ВХ

– 2901002

Контроль

25480917.

75.056

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02

160

Контроль (См. КЭ лист 111) 5

Выполнить операции 005-1550.

Б 04 Подъемник Q=3т

К 07 1. Рычаг задней подвески правый /левый в сб. А21-2919320/310 шт. 1/1

08 2.

Верхний рычаг задней подвески в сб. А21-2819110 шт. 2

09 3.

Нижний рычаг задней подвески в сб. А21-2919210 шт. 1/1

10 4.

Реактивная штанга А21-2919410 шт. 2

11 5.

Амортизатор А21-2915010 шт. 2

12 6.

Гайка штока Q330С10 шт. 2

13 7.

Болт М12Х105, S15 FQ185B -12105TFON шт. 2

14 8.

Шайба DC14BХ-2910915 шт. 2

15 9.

Болт DC14BХ-2910256

шт. 2

16 10.

Шайба регулировочная 12 А21-2919215 шт. 2

17 11.

Болт DC14BХ-2910256

шт. 2

18 12.

Шайба DC14BХ-2910915 шт. 2

19 13.

Болт DC14BХ-2910915 шт. 2

20 14.

Болт регулировочный М12х88 S17 А21-2919213 шт. 2

21 15.

Гайка DC14BХ-2910836 шт. 2

22 16.

Гайка М12 S18 DC14BХ-2910978 шт. 2

МК/КТТП

ТП 75.056

108
