Автомобили Chery: руководства по ТО - часть 512

ГОСТ 3.1118  форма 1б





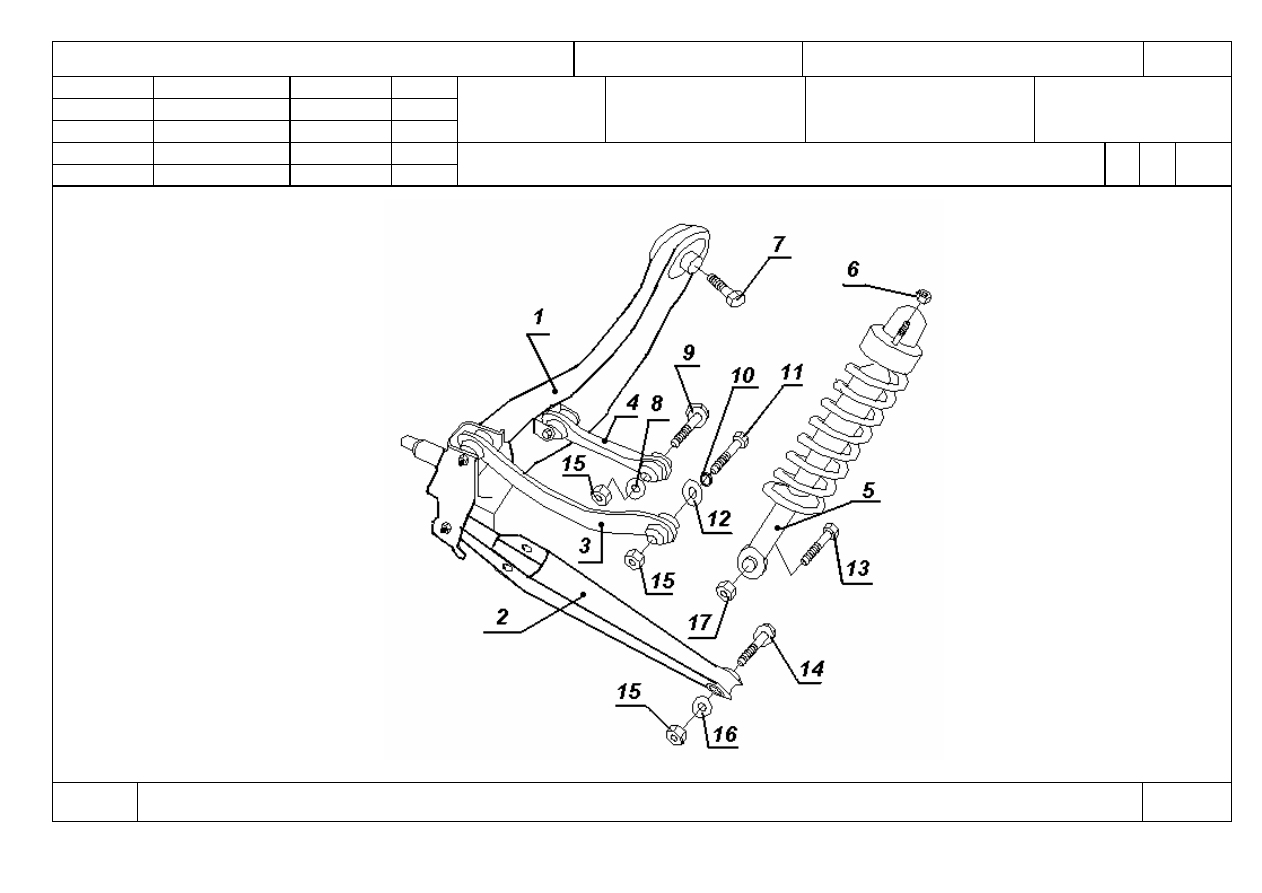

Задняя подвеска

D

С14ВХ

 –

2901002



2





























































Контроль

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 1. Контролировать – визуально:

03  -

наличие товарного знака или ярлык завода-изготовителя на вновь установленных деталях и узлах;

04  -

комплектацию и качество сборки (наличие крепежных и стопорящих элементов на узлах и деталях);

05  -

отсутствие механических повреждений деталей и узлов.

06

Р 07  100%

08

О 09 2. Контролировать моменты затяжки резьбовых соединений по операциям:

10

11

     -

болты крепления колес                                                                                  Мкр. 110 Н.м  (от 95 до 115Н.м).

12

13

      -

тормозные   шланги                                                                                        Мкр. 40 Нм.

14

15

      -

болты крепления балки задней подвески (рычагов)                                    Мкр. 110 Н.м (Мкр. от 100 до 120 Н. м).

16

17

      -

болты крепления скобы на суппорте автомобиля                                      Мкр. 70 Нм  (60-75 Нм).

18



19

      -

крепление подшипника ступицы заднего колеса                                        Мкр.100…120Нм

20

21

      -

крепление скобы на суппорте автомобиля                                                  Мкр. 70 Нм  (60-75 Нм).

22

23  -

гайки штока амортизатора                                                                             Мкр. 23Нм  (Мкр. от 20  до 26 Н. м).

24

МК/КТТП

ТП 75.056

109



ГОСТ 3.1118  форма 1б





Задняя подвеска

D

С14ВХ

 –

2901002



3





























































Контроль

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02

      -

болты  крепления амортизаторов задней подвески                                    Мкр. 80Нм (Мкр. от 75  до 85 Н. м)

03



04

      -

болт крепления нижнего/верхнего  рычагов задней подвески в сборе      Мкр. 95 Н.м (Мкр. от 90 до 100 Н. м).

05



06

      -

болт крепления левого и правого тросов                                                     Мкр.



от 18 до 22 Н.м.



07



08

      -

гайки крепления трубок заднего тормоза в сборе                                       Мкр. 16 Нм

09

Р 10   100%

11

Т 12  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

13  2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

14  3.

Динамометрический ключ Мкр. 0…250 Н.м (0…25 кгс.м).

15

16

17

18

19

20

21

22

23



24

МК/КТТП

ТП 75.056

110



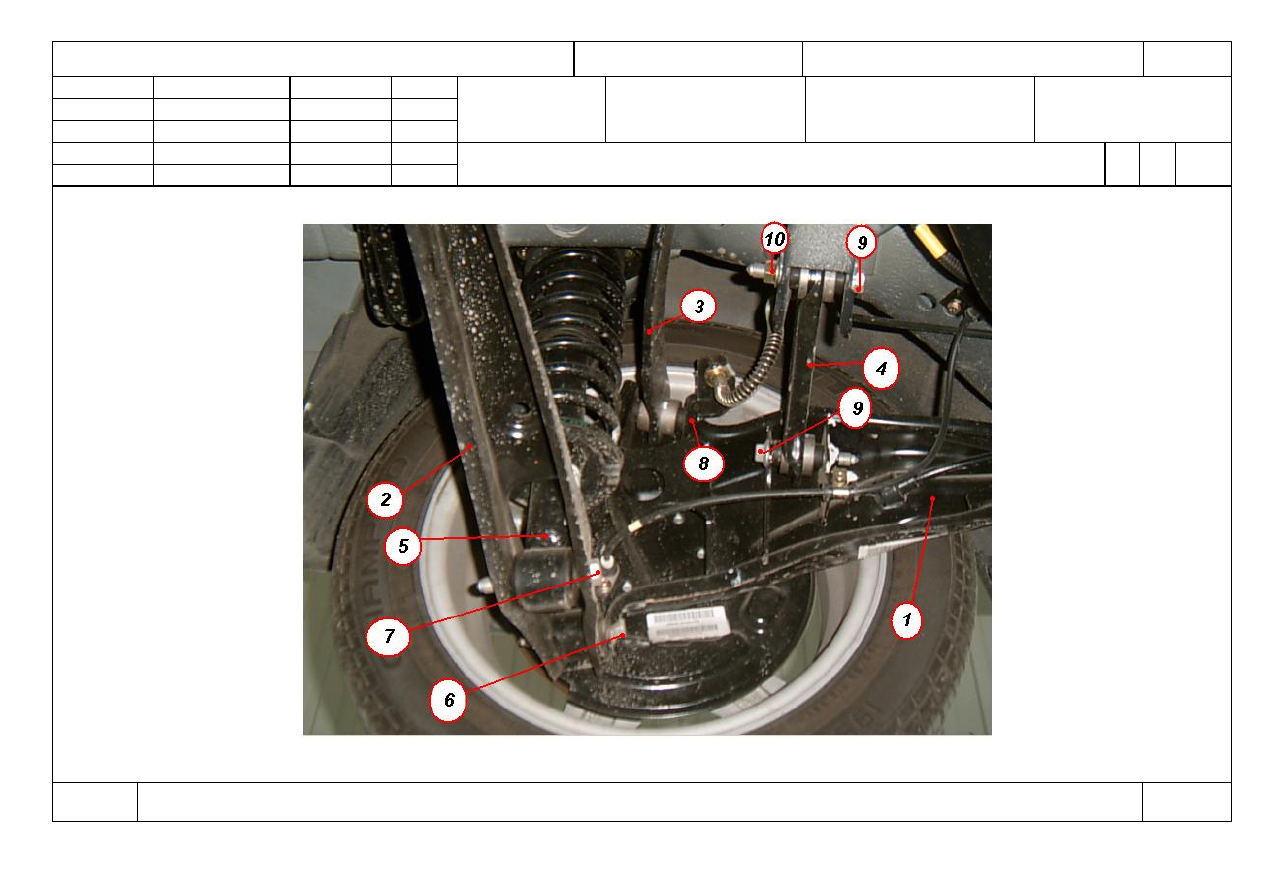

ГОСТ 3.1105  форма 2





Задняя подвеска



D

С14ВХ – 2901002

1



Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Рычаг задней подвески

    25480917.

 75.056











Н. контр.



Лагода





Контроль

О

1





160























КЭ

ТП 75.056

111










Задняя подвеска



D

С14ВХ – 2901002

2



Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Рычаг задней подвески

    25480917.

 75.056











Н. контр.   Лагода





Контроль

О

1





160



























КЭ

ТП 75.056

112
