ГОСТ 3.1118  форма 1б





Задняя подвеска



D

С14ВХ



– 2901002

3





























































Снятие



рычага задней подвески

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

03

04 2.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук  прорезинновый  ГОСТ 12.4.029-79.

05



06 3.

Отвертка Т11 – 3900105

07

08 4.

Тиски слесарные поворотные  ГОСТ 4045 -75. Проставки  к  губкам тисков. Оправка.

09

10 5.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

11

12

13

14



15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП 75.056

97



ГОСТ 3.1118  форма 1б





Задняя подвеска

D

С14ВХ



– 2901002

1





























































Установка рычага задней подвески

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           145    Слесарно-сборочная (См. КЭ лист 101-102).      3

03

Выполнить операции 140, 130, 115, 100, 065, 055, 045, 015.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

08

К 09 1. Рычаг задней подвески правый /левый в сб.                 А21-2919320/310                                                  шт.                 1/1

10 2.

Верхний  рычаг задней подвески в сб.                            А21-2819110                                                        шт.                   2

11 3.

Нижний рычаг задней подвески в сб.                              А21-2919210                                                        шт.                 1/1

12 4.

Реактивная штанга                                                            А21-2919410                                                       шт.                   2

13 5.

Болт М12Х105,  S15                                                          FQ185B -12105TFON                                          шт.                   2

14
15

О 16 1. Установить рычаг задней подвески в сборе  поз.1 по месту (на специальную технологическую опору), соединив с кронштейном на

17

кузове автомобиля правым /левым.

18

19 2.

Установить болт поз. 5 крепящий рычаг задней подвески в сборе  поз.1 к кронштейну на кузове автомобиля правом /левом.

20

21 3.

Закрутить  болт поз. 5 крепящий рычаг задней подвески в сборе  поз.1 к кронштейну на кузове автомобиля правом /левом

22    (

окончательную затяжку болта поз. 3  и  гайки поз. 4 производить в статическом положении автомобиля на колесах)

23

Мкр. 110 Н.м (Мкр. от 100 до 120 Н. м).

24

МК/КТТП

ТП 75.056

98



ГОСТ 3.1118  форма 1б





Задняя подвеска DС14ВХ



– 2901002

2





























































Установка рычага задней подвески

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02  4. Выполнить работы по навеске комплектующих рычага задней подвески в сборе  поз.1 согласно  операций 140, 130, 115, 100, 065,

.



03      055, 045, 015.

Соединить разъемы АБС, установить  фиксаторы крепления тормозных шлангов на кронштейнах рычагов.

04

05 5.

Выполнить  переходы 1 - 7  для другой стороны.

06

07 6.

Поднять  автомобиль на величину обеспечивающую возможность удаления специальной  технологической опоры с под  рычага

08

задней подвески в сборе поз.1.

09

10 7.

Убрать специальную  технологическую  опору  с  под рычага задней подвески в сборе поз.1.

11

12 8.

Произвести контроль качества выполненных операций.

13

14 9.

Переместить автомобиль к стенду регулировки улов колес, обеспечив  осадку подвесок и кузова.

15

1610.

Проконтролировать углы установки колес см. оп.  155.

17

18

Т 19  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

20

21  2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

22

23  3.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

24

МК/КТТП

ТП 75.056

99



ГОСТ 3.1105  форма 2





Задняя подвеска

 D

С14ВХ – 2901002

1



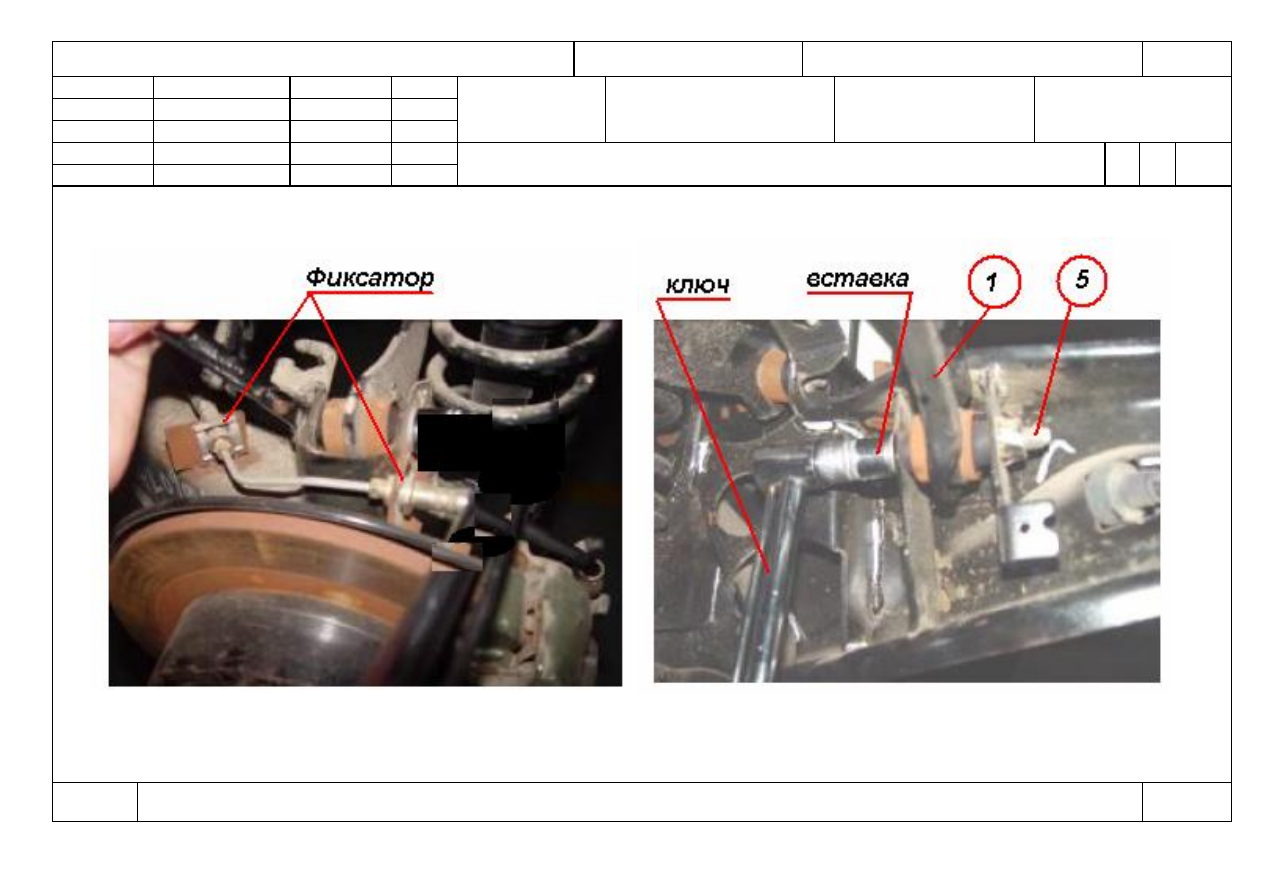

Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Рычаг задней

подвески

    25480917.

 75.056











Н. контр.



Лагода





Снятие, установка рычага задней подвески

О

1





140-

145




































КЭ

ТП 75.056
