Передняя подвеска DB14B3 – 2901002

32





























































Снятие нижних рычагов в сборе

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Выполнить переходы (1,2,3) для противоположной стороны.

03

04 5.

Произвести контроль визуальным осмотром общего состояния деталей.

05

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.



06

Т 07 1. Плоскогубцы  760N1HAZET.



08 2.

Трещотка 1/2'' 916 SP HAZET.

09 3.

Удлинитель L=123 мм 917-5 HAZET .

10 4.

Гайковерт 1/2"  LTV38 R50-13.

11 5.

Молоток D40.

12 6.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

13 7.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

14 8.

Очки защитные 02-76 ГОСТ 12.4.013-85.

15 9.

Ветошь.

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.049

32



ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

33





























































Установка нижних рычагов в сборе

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            045   Слесарно-сборочная   (См. КЭ лист 35-37).

03

Выполнить операцию   (005, 040).                          3

04

Б 05                                Подъемник                                                    Q=3т

06

Слесарно-сборочный верстак                 7051-146

07

Тележка                                                     7043-334

08

К 09 1. Кулак поворотный левый                                               T11- 3001011                                                                   шт.            1

10

правый                                             T11- 3001012                                                                   шт.            1

11 2.

Гайка корончатая М14х1,5                                             Т11-2909011                                                                    шт.            2

12 3.

Шплинт                                                                             Q5002525                                                                        шт.            2

13 4.

Рычаг нижний в сборе левый                                         Т11-2909020                                                                    шт.            1

14

правый                                      Т11-2909010                                                                    шт.            1

15 5.

Болт М14х1,5                                                                   Т11-2909013                                                                    шт.           2

16 6.

Болт М14х1,5                                                                    AQ330В14                                                                       шт.           2

17 7.

Подрамник                                                                        Т11-2810010                                                                    шт.           1

18

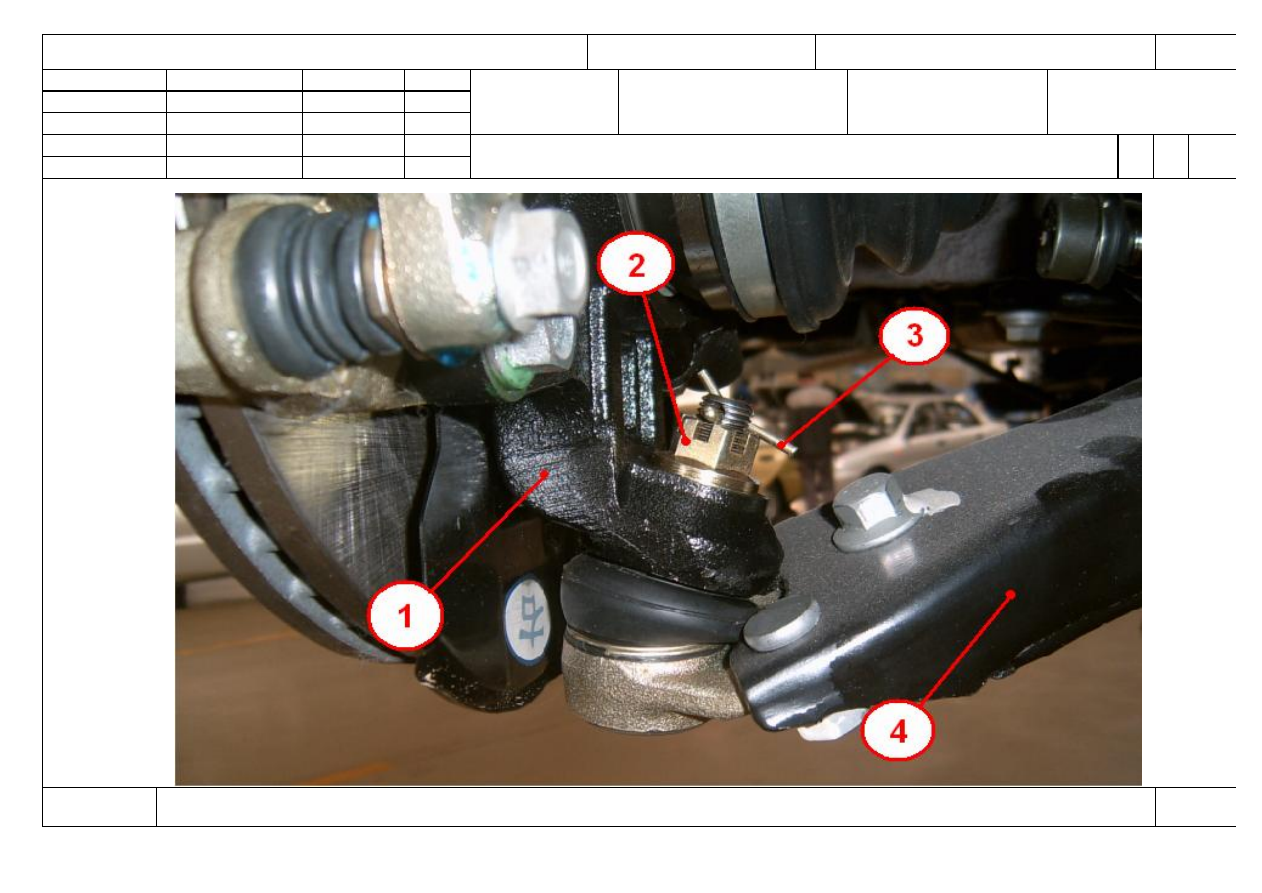

О 19 1. Установить по месту крепления на подрамник (поз.7) нижний рычаг в сборе (4) и закрепить болтами (поз.5, поз.6) с Мкр=180 Нм.

20

21 2.

Подсоединить нижний рычаг (поз.4) к поворотному кулаку (поз.1) и закрепить гайкой корончатой (поз.2) с Мкр=120 Нм.

22

23 3.

Зашплинтовать соединение (рычаг - поворотный кулак) шплинтом (поз.3), при необходимости довернуть гайку (поз.2) на нужный

24

угол.

МК/КТТП

ТП. 75.049

33



ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

34





























































Установка нижних рычагов в сборе

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Выполнить переходы (1,2,3) для противоположной стороны.

03

04 5.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

05

Т 06 1. Плоскогубцы  760N1HAZET.



07 2.

Трещотка 1/2'' 916 SP HAZET.

08 3.

Удлинитель L=123 мм 917-5 HAZET .

09 4.

Гайковерт 1/2"  LTV38 R50-13.

10 5.

Молоток D40.

11 6.

ДК 20-200 Нм.

12 7.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

13 8.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

14 9.

Очки защитные 02-76 ГОСТ 12.4.013-85.

15 10.

Ветошь.

16

17

18

19

20

21

22

23

24

МК/КТТП
