ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

28





























































Подсоединение наконечников рулевых тяг

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            035   Слесарно-сборочная   (См. КЭ лист 30).

03

Выполнить операцию   (005, 030)                                 3

04

Б 05                                Подъемник                                                    Q=3т

06

Слесарно-сборочный верстак                 7051-146

07

Тележка                                                     7043-334

08

К 09 1. Кулак поворотный левый                                              T11- 3001011                                                                    шт.            1

10

правый                                            T11- 3001012                                                                    шт.            1

11 2.

Наконечник р/тяги левый                                               наконечник                                                                       шт.            1

12

правый                                             наконечник                                                                       шт.            1

13 3.

Гайка наконечника р/тяги М12х1,5х12



                          N0111862

шт.            2

14

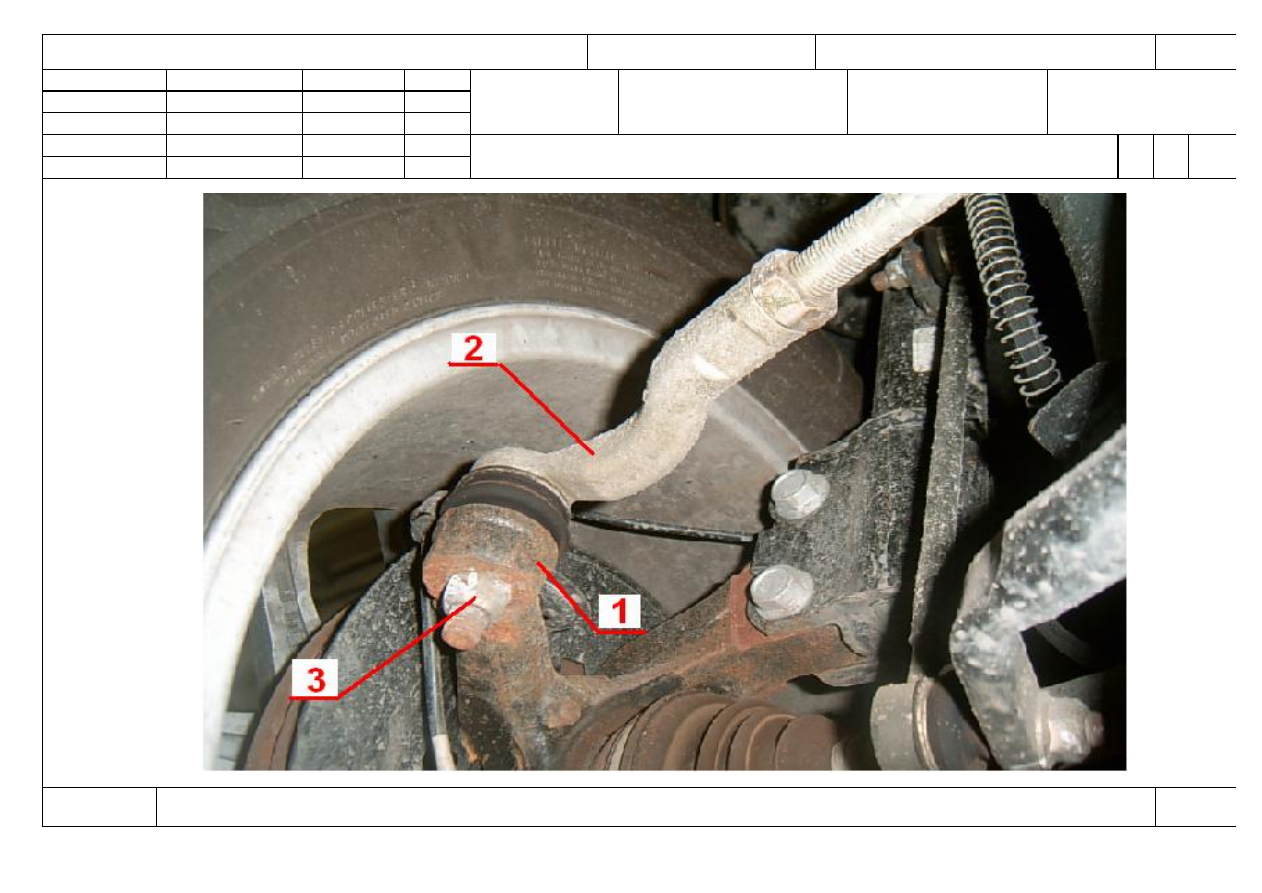

О 15 1. Подсоединить наконечник рулевой тяги (поз.2) к поворотному кулаку (поз.1) и закрепить гайкой (поз.3) с Мкр=40 Нм.

16

17 2.

Выполнить переход (1) для противоположной стороны.

18

19 3.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

20

21

22

23

24

МК/КТТП

ТП. 75.049

28



ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

29





























































Подсоединение наконечников рулевых тяг

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Трещотка 1/2'' 916 SP HAZET.

03 2.

Удлинитель L=123 мм 917-5 HAZET .

04 3.

Гайковерт 1/2"  LTV38 R50-13.

05 4.

ДК 10-100 Нм.

06 5.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

07 6.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

08 7.

Очки защитные 02-76 ГОСТ 12.4.013-85.

09 8.

Ветошь.

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.049

29









































ГОСТ 3.1105  форма 2





Передняя подвеска DB14B3 – 2901002

30



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.049













Н. контр.



Лагода





Отсоединение-подсоединение наконечников рулевых тяг

О1



030-

035



   Оп.030-035







































































КЭ

ТП 75.049

30




ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

31





























































Снятие нижних рычагов в сборе

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            040   Слесарно-сборочная   (См. КЭ лист 35-37).

03

Выполнить операцию   (005, 010).                          3

04

Б 05                                Подъемник                                                    Q=3т

06

Слесарно-сборочный верстак                 7051-146

07

Тележка                                                     7043-334

08

К 09 1. Кулак поворотный левый                                               T11- 3001011                                                                   шт.            1

10

правый                                             T11- 3001012                                                                   шт.            1

11 2.

Гайка корончатая М14х1,5                                             Т11-2909011                                                                    шт.            2

12 3.

Шплинт                                                                             Q5002525                                                                        шт.            2

13 4.

Рычаг нижний в сборе левый                                         Т11-2909020                                                                    шт.            1

14

правый                                      Т11-2909010                                                                    шт.            1

15 5.

Болт М14х1,5                                                                   Т11-2909013                                                                    шт.           2

16 6.

Болт М14х1,5                                                                    AQ330В14                                                                       шт.           2

17 7.

Подрамник                                                                        Т11-2810010                                                                    шт.           1

18

О 19 1. Извлечь шплинт (поз.3).

20



21 2.

Открутить гайку (поз.2) и отсоединить нижний рычаг в сборе (поз.4) от поворотного кулака (поз.1).

22

23 3.

Открутить болт (поз.5), болт (поз.6) и отсоединить нижний рычаг в сборе (поз.4) от подрамника (поз.7).

24

МК/КТТП

ТП. 75.049

31
