ГОСТ 3.1105  форма 2





Передняя подвеска DB14B3 – 2901002

24



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.049













Н. контр.



Лагода





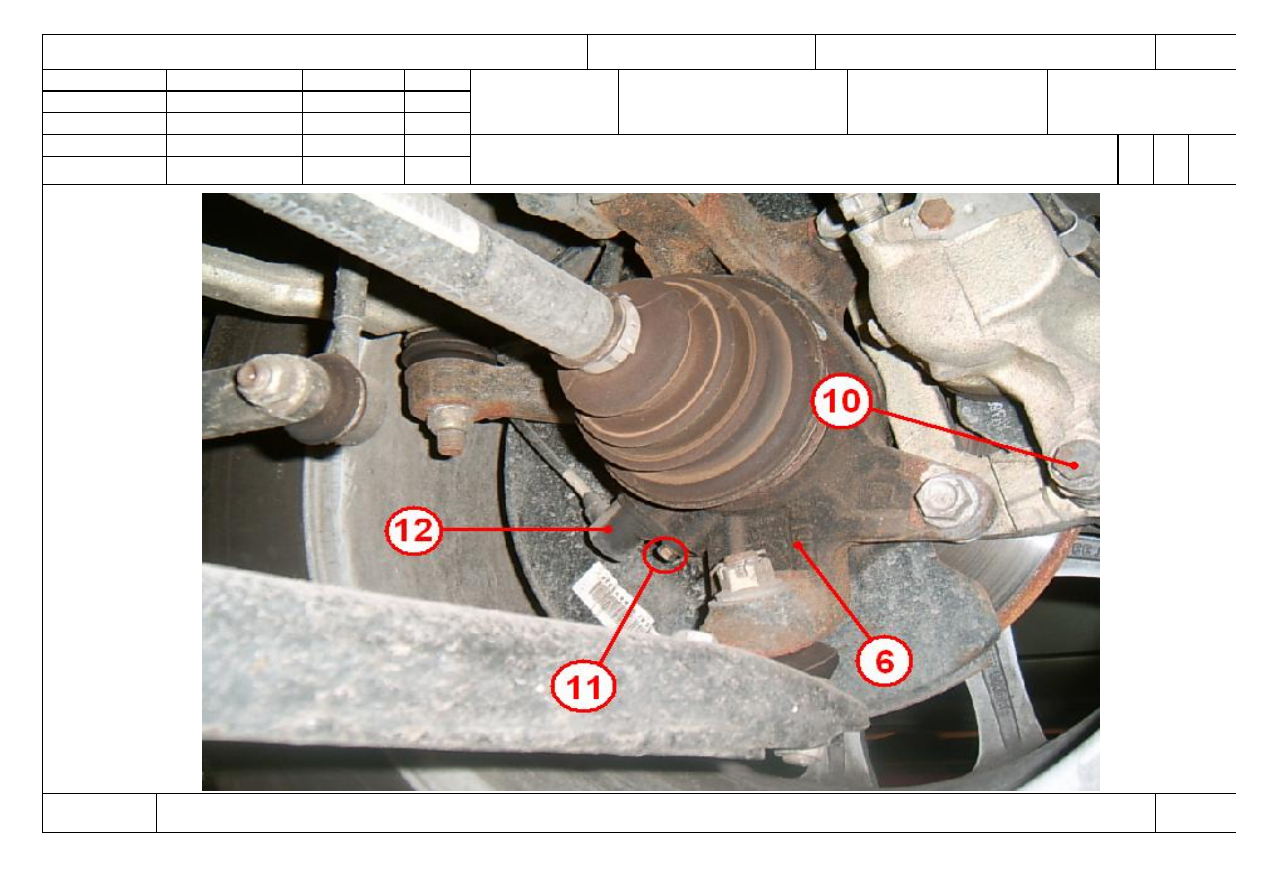

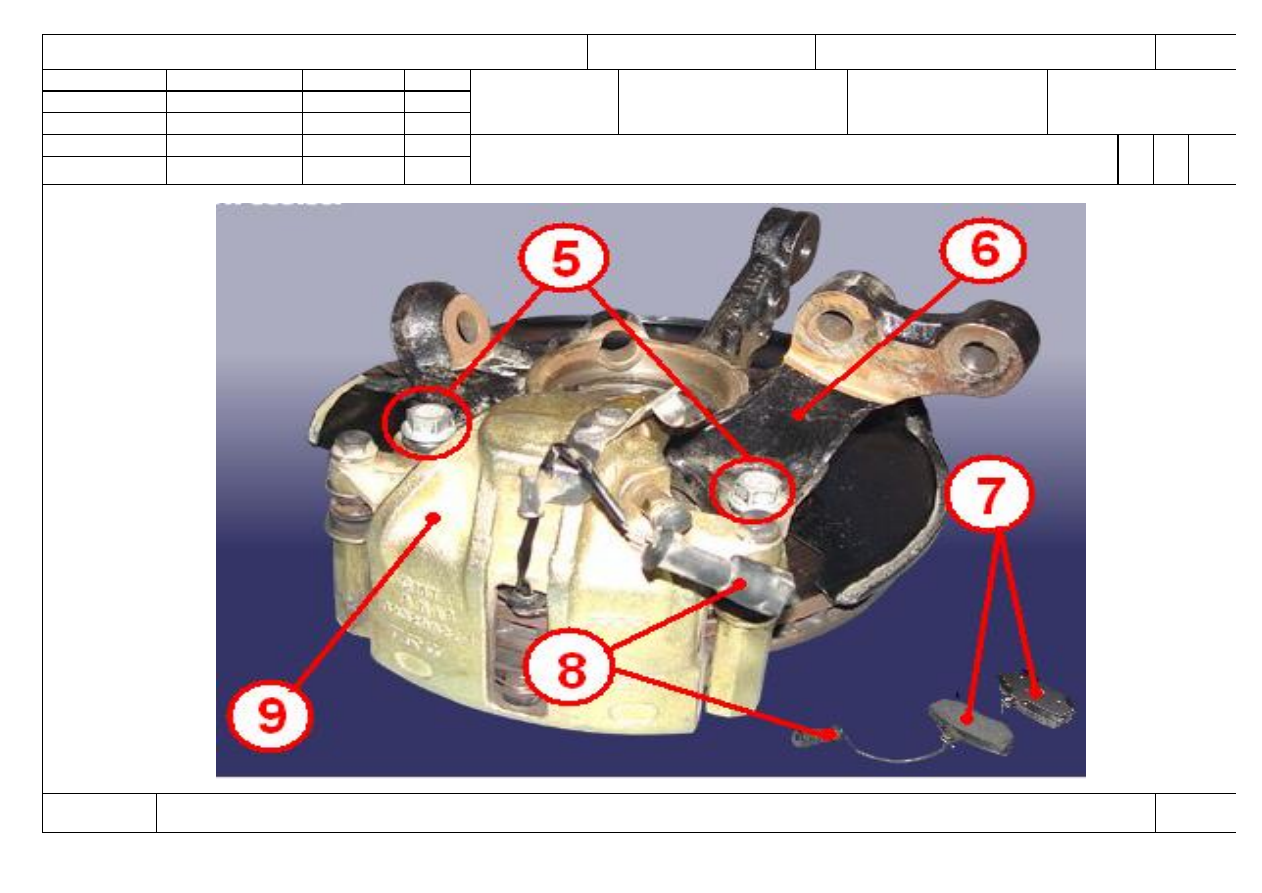

Снятие и установка суппорта переднего тормоза и

тормозных колодок

О1



020-

025



   Оп.020-025







































































КЭ

ТП 75.049

24










































ГОСТ 3.1105  форма 2





Передняя подвеска DB14B3 – 2901002

25



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.049













Н. контр.



Лагода





Снятие и установка суппорта переднего тормоза и

тормозных колодок

О1



020-

025



   Оп.020-025




































































КЭ

ТП 75.049

25




ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

26





























































Отсоединение наконечников рулевых тяг

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            030   Слесарно-сборочная   (См. КЭ лист 30).

03

Выполнить операцию   005.                                   3

04

Б 05                                Подъемник                                                    Q=3т

06

Слесарно-сборочный верстак                 7051-146

07

Тележка                                                     7043-334

08

К 09 1. Кулак поворотный левый                                              T11- 3001011                                                                    шт.            1

10

правый                                            T11- 3001012                                                                    шт.            1

11 2.

Наконечник р/тяги левый                                               наконечник                                                                       шт.            1

12

правый                                             наконечник                                                                       шт.            1

13 3.

Гайка наконечника р/тяги М12х1,5х12



                  N0111862

шт.            2

14

О 15 1. Открутить гайку (поз.3) и отсоединить наконечник рулевой тяги (поз.2) от поворотного кулака (поз.1).

16

17 2.

Выполнить переход (1) для противоположной стороны.

18

19 3.

Произвести контроль визуальным осмотром общего состояния деталей.

20

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.



21

22



23

24

МК/КТТП

ТП. 75.049

26



ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

27





























































Отсоединение наконечников рулевых тяг

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Трещотка 1/2'' 916 SP HAZET.

03 2.

Удлинитель L=123 мм 917-5 HAZET .

04 3.

Гайковерт 1/2"  LTV38 R50-13.

05 4.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

06 5.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

07 6.

Очки защитные 02-76 ГОСТ 12.4.013-85.

08 7.

Ветошь.

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.049

27
