ГОСТ 3.1118  форма 1б





Передняя подвеска

47





























































Снятие амортизационной стойки

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            090      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 50).

04

Выполнить операции   005, 010 .

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Стойка амортизационная правая                                 DB12AO-2901013                                                            шт           1

10 2.

Стойка амортизационная правая                                 DB12AO-2901012                                                            шт           1

11 3.

Гайка М 8, S13                                                               DB12AO-2901315                                                             шт           4

 12

О 13 1. Отвернуть две гайки поз. 3 крепления верхней опоры амортизационной стойки поз. 1,2 и вынуть стойку из колесной ниши

14   (

левая сторона).

15

16 2.

повторить переход для правой стороны.

17

18 3.

Произвести контроль визуальным осмотром общего состояния демонтированных деталей, состояние опоры верхней стойки

19

с подшипником в сборе – подшипник в корпусе должен быть плотно обжат и не иметь осевого люфта, отсутствие разрывов резины

 20

и отслоения от металла.

 21

22

23

24

МК/КТТП

47






ГОСТ 3.1118  форма 1б





Передняя подвеска

48





























































Снятие амортизационной стойки

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О  02 При обнаружении отклонений деталей заменить  новыми.

03
04

Т  05 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

 06

07



08



  09

10

11

 12
 13

14

15

16

 17

18

19

 20

 21

22

23

24

МК/КТТП

48






ГОСТ 3.1118  форма 1б





Передняя подвеска

49





























































Установка амортизационной стойки

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            095      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 50).

04

Выполнить операции   005, .

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Стойка амортизационная правая                                 DB12AO-2901013                                                            шт           1

10 2.

Стойка амортизационная правая                                 DB12AO-2901012                                                            шт           1

11 3.

Гайка М 8, S13                                                               DB12AO-2901315                                                             шт           4

 12

О 13 1. Установить амортизационную стойку поз. 1,2 в колесную нишу, совместив два болта верхней опоры с отверстиями в кузове.

14  (

левая сторона)

15

16 2.

Удерживая в верхнем положении амортизационную стойку поз. 1,2 завернуть две гайки поз. 3 крепления верхней опоры

17

с Мкр= 18-28 Нм;

18

19 3.

Повторить переходы 1-2 для правой стороны.

 20

Т 211. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

22

23 2.

Динамометрический ключ  М кр. 0 –120 Н.м (0 -12) кгс.м.

24

МК/КТТП

49






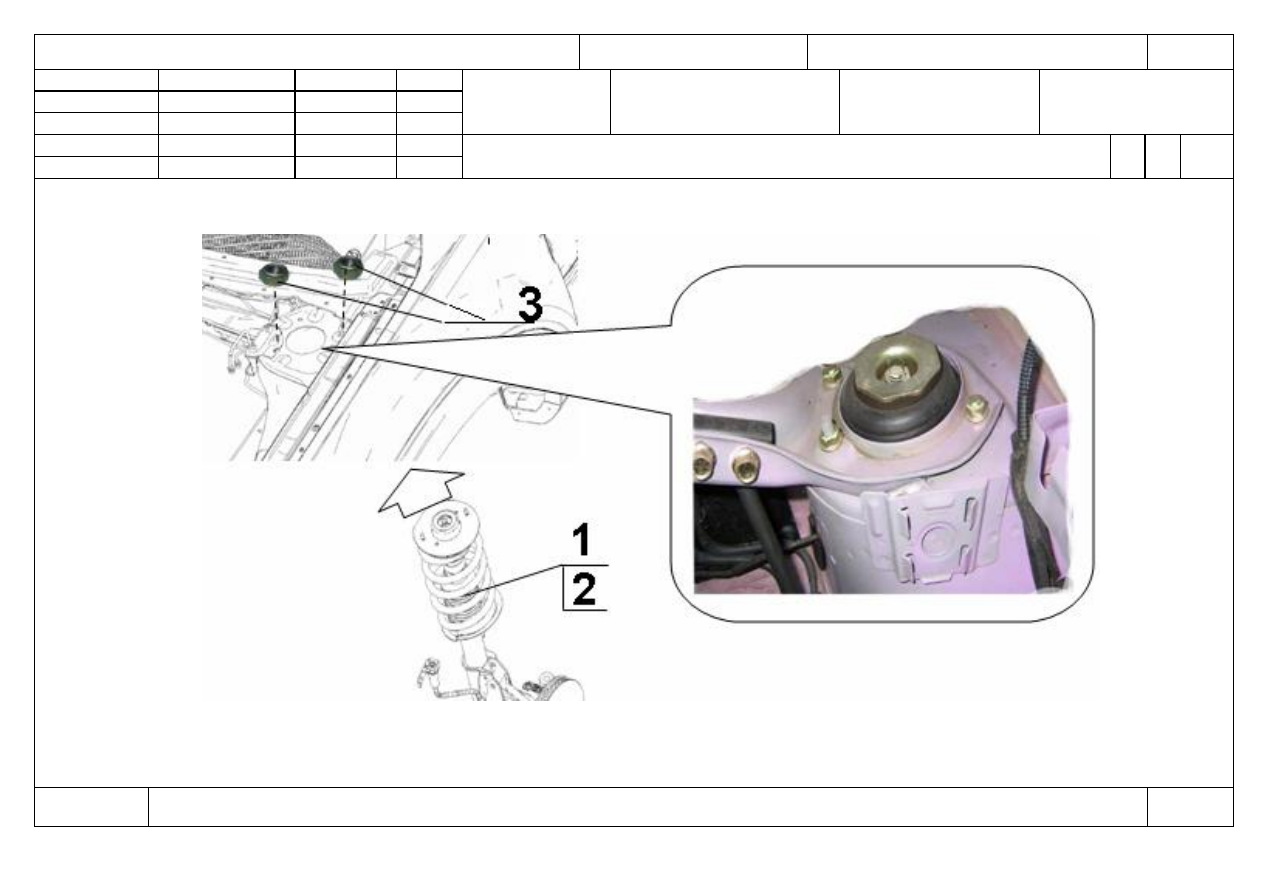

ГОСТ 3.1105  форма 2





Передняя подвеска

50



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.045













Н. контр.



Лагода





Снятие-установка амортизационной стойки

О1



090-

095




 Оп. 090-095


































КЭ

ТП 75.045

50
