Передняя подвеска

39





























































Снятие диска переднего тормоза

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            070      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 41 ).

04

Выполнить операции   005, 010, 050, 060.

 05



Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Ступица                                                                         S11-3001017                                                                     шт.           2

10 2.

Диск переднего тормоза                                              S11-3501075                                                                     шт.           2

11 3.

Болт                                                                               S11-3501103                                                                     шт.           8

 12

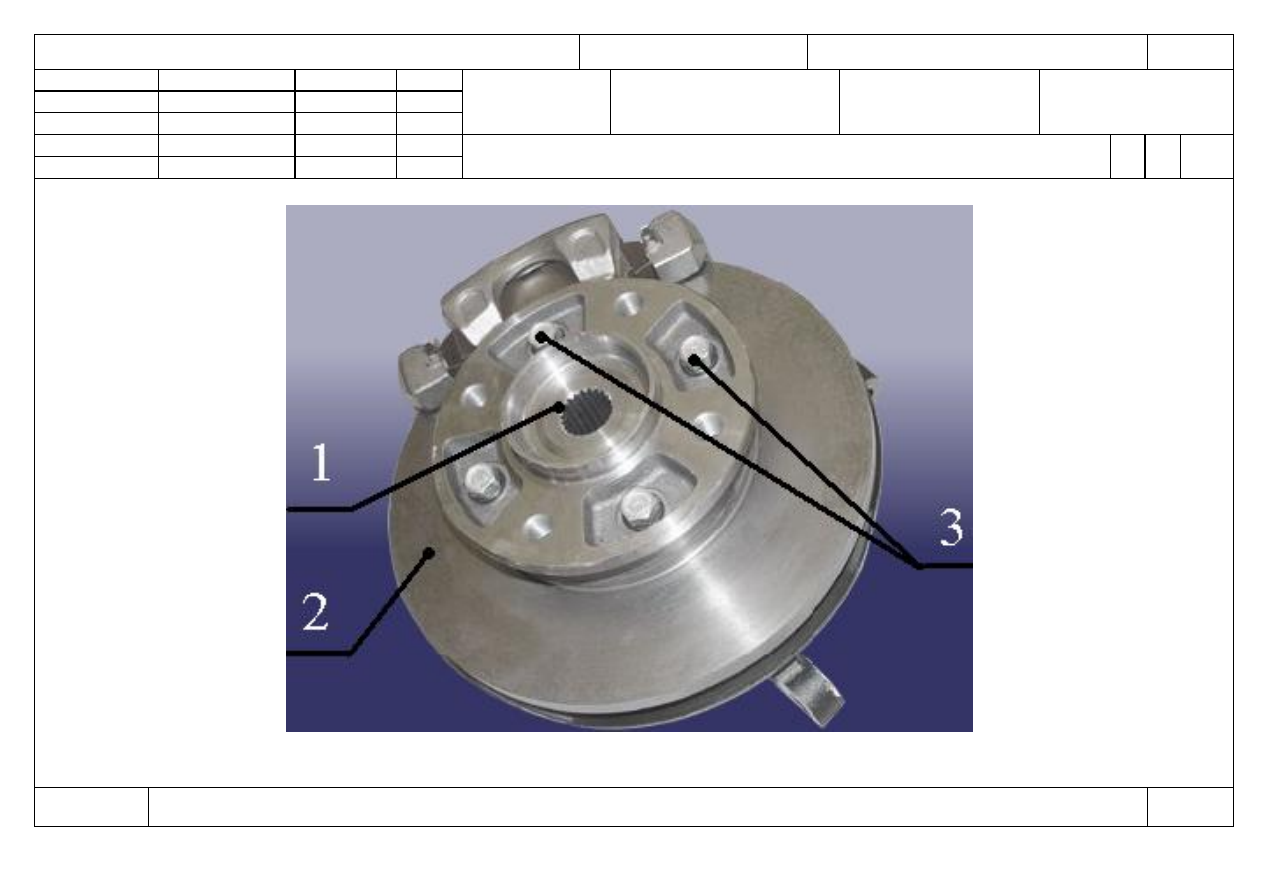

О 13 1. Открутить болты поз. 3 крепления диска переднего тормоза поз. 2.

14

15 2.

Снять диск поз. 2 со ступицы поз. 1.

16

Т 17  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

18

19

 20

 21

22

23

24

МК/КТТП

ТП. 75.045

39













ГОСТ 3.1118  форма 1б





Передняя подвеска

40





























































Установка  диска переднего тормоза

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            075      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 41).

04

Выполнить операции   005.

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Ступица                                                                         S11-3001017                                                                     шт.           2

10 2.

Диск переднего тормоза                                              S11-3501075                                                                     шт.           2

11 3.

Болт                                                                               S11-3501103                                                                     шт.           8

 12

О 13 1. Установить диск переднего тормоза поз. 2 на ступицу поз. 1, завернуть болты поз. 3.



14

15 2.

Завернуть болты поз. 3 окончательно с Мкр= 40-60 Нм.

16

Т 17  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

18  2.

ДК 10-100 Нм 1/2".

19

 20

 21

22

23

24

МК/КТТП

ТП. 75.045

40







ГОСТ 3.1105  форма 2





Передняя подвеска

41



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.045













Н. контр.



Лагода





Снятие-установка диска переднего тормоза

О1



070-

075




 Оп. 070-075


































КЭ

ТП 75.045

41






ГОСТ 3.1118  форма 1б





Передняя подвеска

42





























































Снятие кулака поворотного

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            080      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 46).

04

Выполнить операции   005, 010, 040, 050, 060, 070.

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Кулак поворотный                                                         S11-30001011                                                                   шт           2

10 2.

Болт                                                                                Q 151B 1255                                                                     шт           4

11 3.

Амортизатор передний                                                 S11-30001011                                                                   шт           2

 12 4.

Шайба                                                                            Q 40312                                                                             шт           4

 13 5.

Гайка                                                                                                                                                                         шт           4

14 6.

Наконечник рулевой                                                     S 11-3003050                                                                    шт            2

15 7.

Гайка                                                                              S 11-3406207                                                                    шт            2

16

О 17 1. Открутить гайку поз. 7 и отсоединить наконечник рулевой поз. 6 от кулака поворотного поз. 1.

18

19 2.

Открутить гайки поз. 5, снять шайбы поз. 4 и болты поз. 2.

 20

 21 3.

Отсоединить кулак поворотный поз. 1 от амортизатора поз. 3.

22

23

24

МК/КТТП

ТП. 75.045

42
