ГОСТ 3.1118  форма 1б





Передняя подвеска

43





























































Снятие кулака поворотного

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

  02

О  03 4. Произвести контроль визуальным осмотром общего состояния демонтированных деталей при обнаружении отклонений заменить

04

новыми или восстановленными.

 05  (

Замену  подшипника и ступицы производить по МР 75.001 «Рекомендации по замене подшипника и ступицы переднего колеса»).

 06

07

Т 08  1.  Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

  09

10

11

 12
 13

14

15

16

17

 18

19

 20

 21

22

23

24

МК/КТТП

ТП. 75.045

43




ГОСТ 3.1118  форма 1б





Передняя подвеска

44





























































Установка  кулака поворотного

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            085      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 46).

04

Выполнить операции   005.

 05



Б  06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Кулак поворотный                                                         S11-30001011                                                                   шт           2

10 2.

Болт                                                                                Q 151B 1255                                                                     шт           4

11 3.

Амортизатор передний                                                 S11-30001011                                                                   шт           2

 12 4.

Шайба                                                                            Q 40312                                                                             шт           4

 13 5.

Гайка                                                                                                                                                                         шт           4

14 6.

Наконечник рулевой                                                     S 11-3003050                                                                    шт            2

15 7.

Гайка                                                                              S 11-3406207                                                                    шт            2

16

О 17 1. Установить кулак (поз. 1) в кронштейн амортизатора (поз. 3), совместив отверстия  (левая сторона).

18

19 2.

В совмещенные отверстия установить болты (поз. 2) соединив кулак амортизатором (поз. 3).

 20

 21 3.

Установить две шайбы (поз. 4) и завернуть две гайки (поз. 5) на 2-3 нитки.

22

23 4.

Завернуть 2 гайки (поз. 5) болтов (поз. 2) с М кр. 70…90 Н.м

24

МК/КТТП

44






ГОСТ 3.1118  форма 1б





Передняя подвеска

45





























































Установка  кулака поворотного

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О  02  5. Установить палец наконечника рулевого поз. 6 в отверстие кулака поворотного поз. 1.

03
04 6.

Закрутить гайку поз. 7 с Мкр=40 Нм (30-45 Нм)

 05

 06 7.

Повторить переходы 1-7 для правой стороны с последующей проверкой углов установки колес.

07

08 8.

Произвести контроль выполненной операции и момент затяжки  резьбовых соединен

  09

 10

Т 11 1. Универсальный набор слесарного инструмента 889N “HAZET” или 5919 U/S “Beta”

 12 2.

ДК 10-100 Нм 1/2".

 13

14

15

16

17

О 18

19

 20

 21

22

23

24

МК/КТТП

ТП. 75.045

45





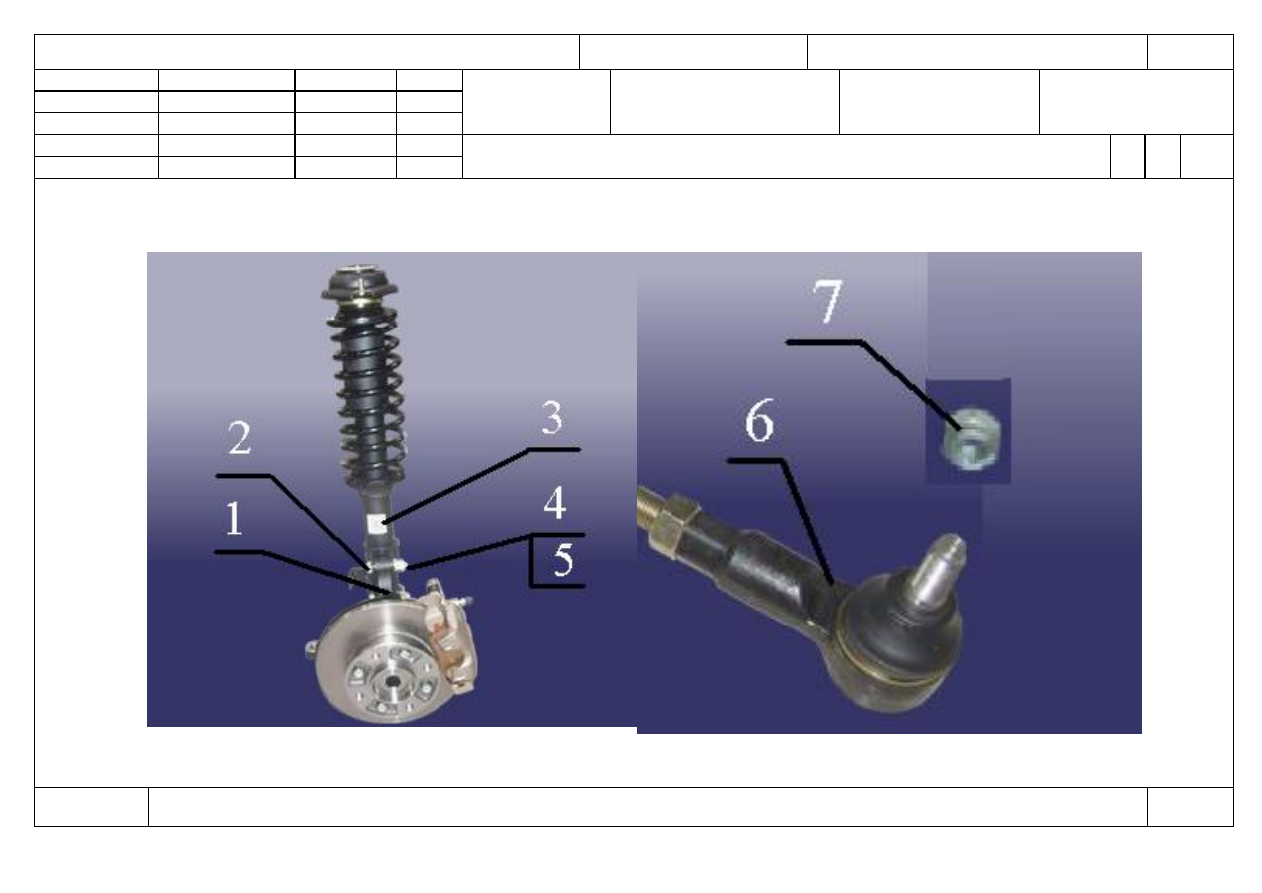

ГОСТ 3.1105  форма 2





Передняя подвеска

46



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.045













Н. контр.



Лагода





Снятие-установка  кулака поворотного

О1



120-

125




 Оп.


































КЭ

ТП 75.045

46
