Автомобили Chery: руководства по ТО - часть 147







































ГОСТ 3.1118  форма 1б





Силовой агрегат

73





























































Подсоединение трубопроводов

системы кондиционера

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



А 02                            095      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 75-77).

 04

Выполнить операции   005, 090.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08

Установка заправочная типа «TRONIC 0128».



09



К 10 1. Всасывающая трубка                                                   Т11-8108010                                                                        шт.           1



11 2.

Трубка нагнетательная                                                Т11-8108030                                                                        шт.           1

12 3.

Уплотнительное кольцо                                               Т11-8108025                                                                        шт.           2

13 4.

Болт М8х25, Sвн.6                                                        DC24B4-8101236                                                                 шт.           2

14 5.

Компрессор                                                                   В11-8104010                                                                        шт.            1

15

М 16     Хладагент                                                                         R-134A                                                                              кг.          0,650

  17

Масло компрессорное                                                     PAG                                                                                  л.           0,150

18

О 19 1. Смазать уплотнительные кольца (поз.6, поз.8) маслом компрессорным.

20
21



2.

Подсоединить нагнетательную трубку (поз.2) к компрессору (поз.7), предварительно установить уплотнительное кольцо (поз.8) и

22

закрепить болтом (поз.4) с Мкр=20 Нм.

23

24

МК/КТТП

ТП 75.041

73









































ГОСТ 3.1118  форма 1б





Силовой агрегат

74





























































Подсоединение трубопроводов

системы кондиционера

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02 3. Подсоединить всасывающую трубку (поз.3) к компрессору (поз.7), предварительно установить уплотнительное кольцо (поз.6) и

03

закрепить болтом (поз.5) с Мкр=20 Нм.

 04

05 4.

Подсоединить электрический разъем (поз.9) к компрессору кондиционера (поз.7) вручную до фиксации, обеспечив надежность



   06

соединения.

07

08 5.

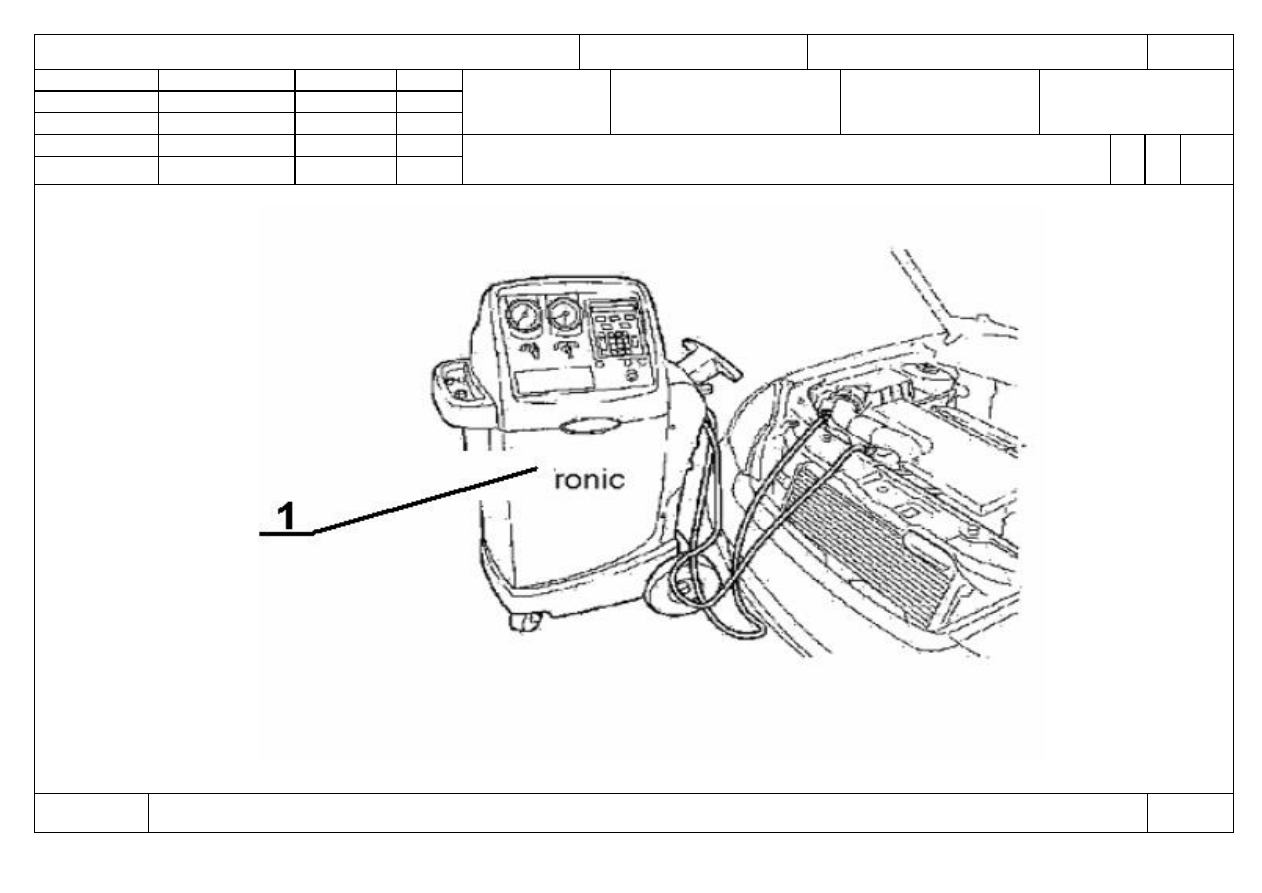

Заправить систему кондиционера хладагентом R-134а с помощью установки заправочной типа «TRONIC 0128» (поз.1).

09

10 6.

Проверить отсутствие следов пролива после заправки, детектором утечки.

11

12 7.

Проверить заправку системы кондиционера хладагентом.

13

14 8.

При необходимости следы пролива масла компрессорного и  хладагента удалить ветошью.

15

16 9.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

  17

18

19

20

21

22

23
24

МК/КТТП

ТП 75.041

74









































ГОСТ 3.1118  форма 1б





Силовой агрегат

75





























































Подсоединение трубопроводов

системы кондиционера

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Удлинитель L=248 мм 918-10 HAZET.

03 2.

Головка, Sвн.6, 3/8" IN30 6.

04 3.

Переходник  1/2"- 3/8".



05 4.

Гайковерт  1/2"  АТ 705В.

   06 5.

ДК 2-25 Нм 9х12

07 6.

Термометр ТЕМР-3

08



7.

Детектор утечки GAS-Check-240.

09 8.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

10 9.

Ветошь.

11

12

13

14
15

16

  17

18
19

20

21
22
23

24

МК/КТТП

ТП 75.041

75





ГОСТ 3.1105  форма 2





Силовой агрегат



76



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.041













Н. контр.



Лагода





Отсоединение-подсоединение трубопроводов системы

кондиционера

О1



090-

095




Оп.090-095



































КЭ

ТП 75.041

76
