ГОСТ 3.1118  форма 1б





Силовой агрегат

 69





























































Подсоединение трубопровода

топливной системы

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 6. Проверить отсутствие следов пролива топлива, при необходимости удалить ветошью.

03

 04 7.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

05



Т 06 1. Плоскогубцы  760N1HAZET.



07 2.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

08 3.

Ветошь.

09



 10

11

12

      13



14
15

16

  17

18
19

20
21

22

23

24

МК/КТТП

ТП 75.041

69





ГОСТ 3.1105  форма 2





Силовой агрегат



70



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.041













Н. контр.



Лагода





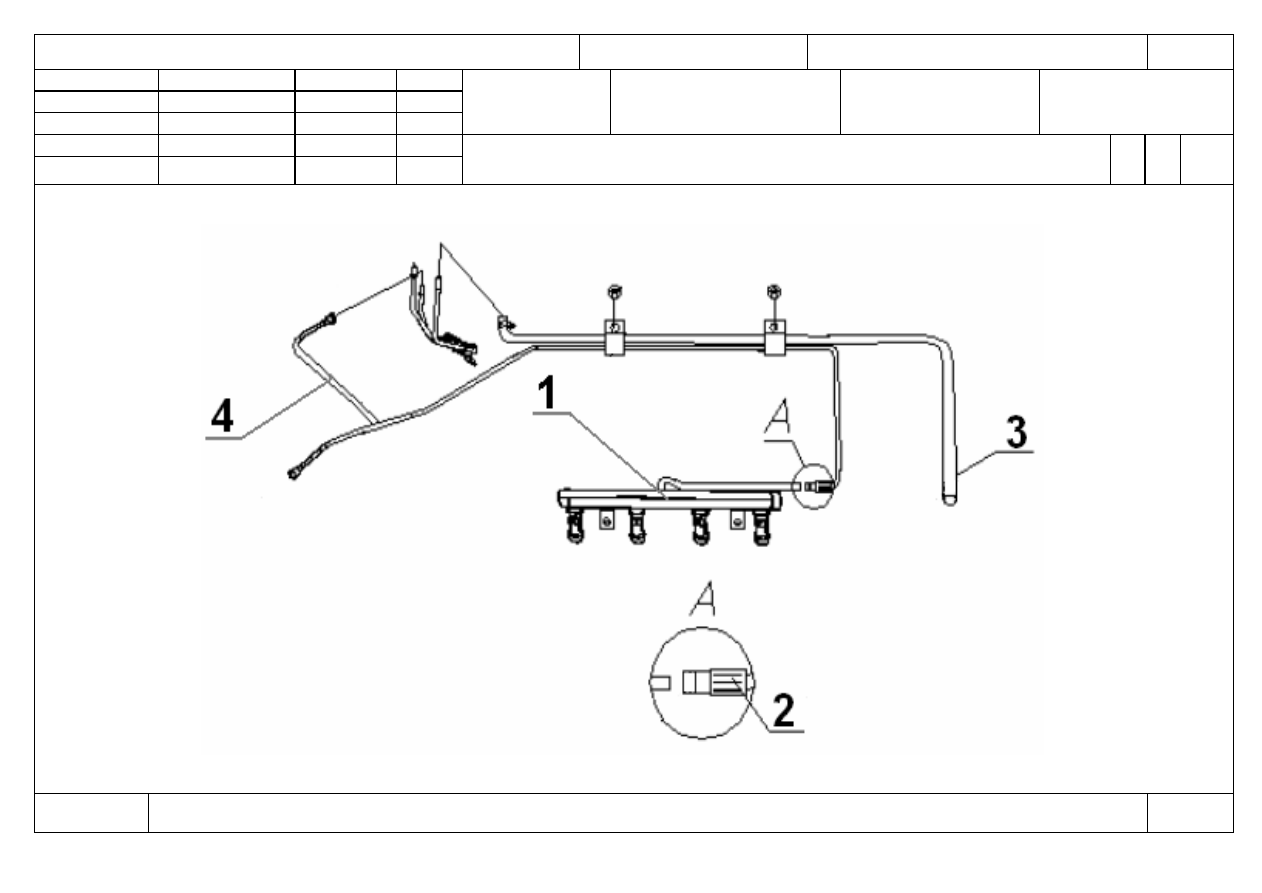

Отсоединение-подсоединение трубопровода топливной

системы

О1



080-

085




Оп.080-085



















































КЭ

ТП 75.041

70









































ГОСТ 3.1118  форма 1б





Силовой агрегат

71





























































Отсоединение трубопроводов

системы  кондиционера

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



А 02                            090      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 75-77).

 04

Выполнить операции   005.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава.



08

Установка заправочная типа «TRONIC 0128».



09





К 10 1. Всасывающая трубка                                                   Т11-8108010                                                                        шт.           1



11 2.

Трубка нагнетательная                                                Т11-8108030                                                                        шт.           1

12 3.

Уплотнительное кольцо                                               Т11-8108025                                                                        шт.           2

13 4.

Болт М8х25, Sвн.6                                                        DC24B4-8101236                                                                 шт.           2

14 5.

Компрессор                                                                   В11-8104010                                                                        шт.            1

15

О 16 1. Слить хладагент с системы кондиционера с помощью установки заправочной типа «TRONIC 0128» (поз.1).

  17

18 2.

Отсоединить электрический разъем (поз.9) от компрессора кондиционера (поз.7).

19
20 3.

Открутить болт (поз.5), отсоединить всасывающую трубку (поз.3) от компрессора (поз.7) и извлечь уплотнительное

21

кольцо (поз.6).

22
23



4.

Открутить болт (поз.4), отсоединить нагнетательную трубку (поз.2) от компрессора (поз.7) и извлечь уплотнительное

24

кольцо (поз.8).

МК/КТТП

ТП 75.041

71







































ГОСТ 3.1118  форма 1б





Силовой агрегат

72





























































Отсоединение трубопроводов

системы кондиционера

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02  5. Проверить отсутствие следов пролива хладагента, при необходимости удалить ветошью.

03

Т 04 1. Удлинитель L=248 мм 918-10 HAZET.

05 2.

Головка, Sвн.6, 3/8" IN30 6.

    06 3.

Переходник  1/2"- 3/8".



07 4.

Гайковерт  1/2"  АТ 705В.

08 5.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

09 6.

Ветошь.

 10

11

12

13

14

15
16



  17

18
19

20

 21

22

23

24



МК/КТТП

ТП 75.041

72
