ГОСТ 3.1105  форма 2





Силовой агрегат



65



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.041













Н. контр.



Лагода





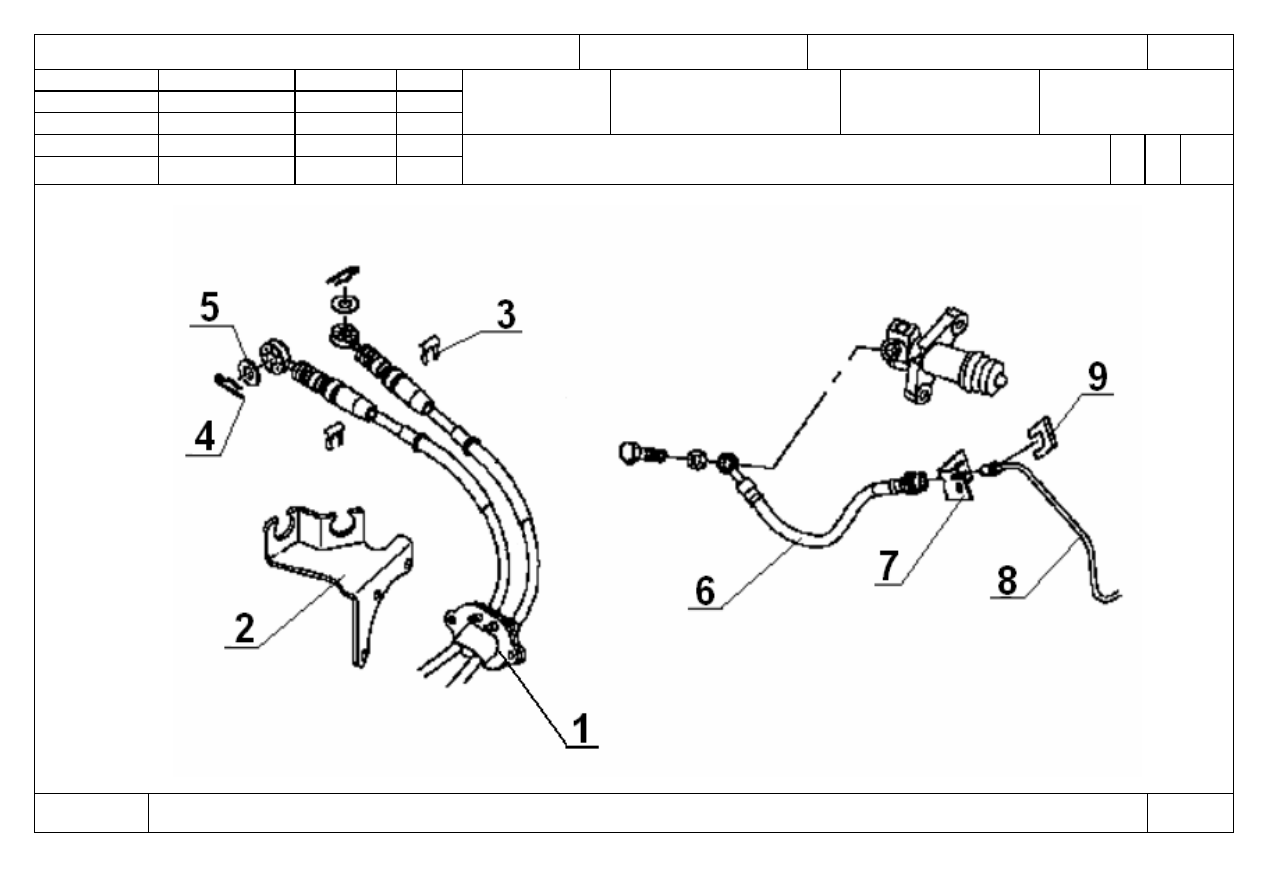

Отсоединение-подсоединение привода КПП и гидропривода

сцепления

О1



070-

075


   Оп.070-075















































КЭ

ТП 75.041

65
































ГОСТ 3.1118  форма 1б





Силовой агрегат

 66





























































Отсоединение трубопровода

топливной системы

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            080      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 69).

 04

Выполнить операции   005, 010.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Топливная трубка                                                         T11-1104160                                                                        шт.        1



 10 2.

Рампа форсунок                                                           SMW 250228                                                                        шт.        1

11 3.

Шланг системы улавливания паров топлива             Т11-1104351                                                                         шт.        1

12 4.

Обратная топливная трубка                                        Т11- 1104140                                                                        шт.        1

   13

О  14 1. Отсоединить топливную трубку (поз.2) от рампы форсунок (поз.1).

15
16 2.

На топливную трубку (поз.2) установить технологическую заглушку.

17



18 3.

Отсоединить шланг системы улавливания паров бензина (поз.3) от трубки впускного коллектора.

19

20 4.

Отсоединить обратную топливную трубку (поз.4) от трубопровода.

21
22 5.

На обратную топливную трубку (поз.4) установить технологическую заглушку.

23

24 6.

Проверить отсутствие следов пролива топлива, при необходимости удалить ветошью.

МК/КТТП

ТП 75.041

66



























ГОСТ 3.1118  форма 1б





Силовой агрегат

 67





























































Отсоединение трубопровода

топливной системы

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



Т 02 1. Плоскогубцы  760N1HAZET.



03 2.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

 04 3.

Ветошь.

05

    06

07



08



  09



 10

11

12

   13

 14

15

16

  17

18



19

 20

21
22

23

24

МК/КТТП

ТП 75.041

67





































ГОСТ 3.1118  форма 1б





Силовой агрегат

68





























































Подсоединение трубопровода

топливной системы

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



А 02                            085      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 69).

 04

Выполнить операции   005, 080.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Топливная трубка                                                         T11-1104160                                                                        шт.        1



 10 2.

Рампа форсунок                                                           SMW 250228                                                                        шт.        1

11 3.

Шланг системы улавливания паров топлива             Т11-1104351                                                                         шт.        1

12 4.

Обратная топливная трубка                                        Т11- 1104140                                                                        шт.        1

13

О 14 1. Снять технологическую заглушку с обратной топливной трубки (поз.4).

15

16 2.

Подсоединить обратную топливную трубку (поз.4) к трубопроводу и закрепить усилием от руки до фиксации.

17
18 3.

Подсоединить шланг системы улавливания паров бензина (поз.3) к трубке на впускном коллекторе и закрепить усилием от руки

19

до упора, обеспечив герметичность.

20

 21 4.

Снять технологическую заглушку с топливной трубки (поз.2).

22

23 5.

Подсоединить топливную трубку (поз.2) к рампе форсунок (поз.1) и закрепить усилием от руки до фиксации.

24





МК/КТТП

ТП 75.041

68
