ГОСТ 3.1118 форма 1б
Силовой агрегат
57

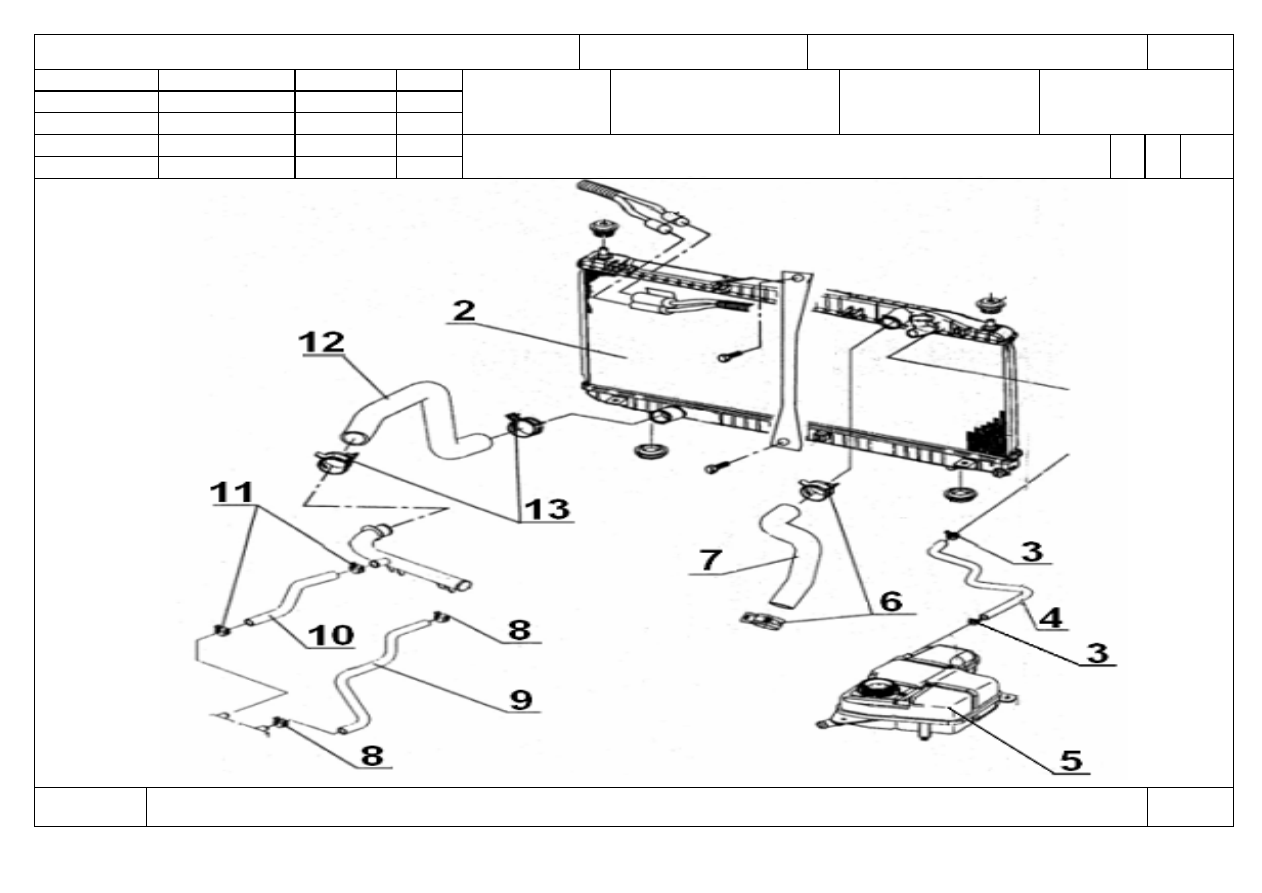

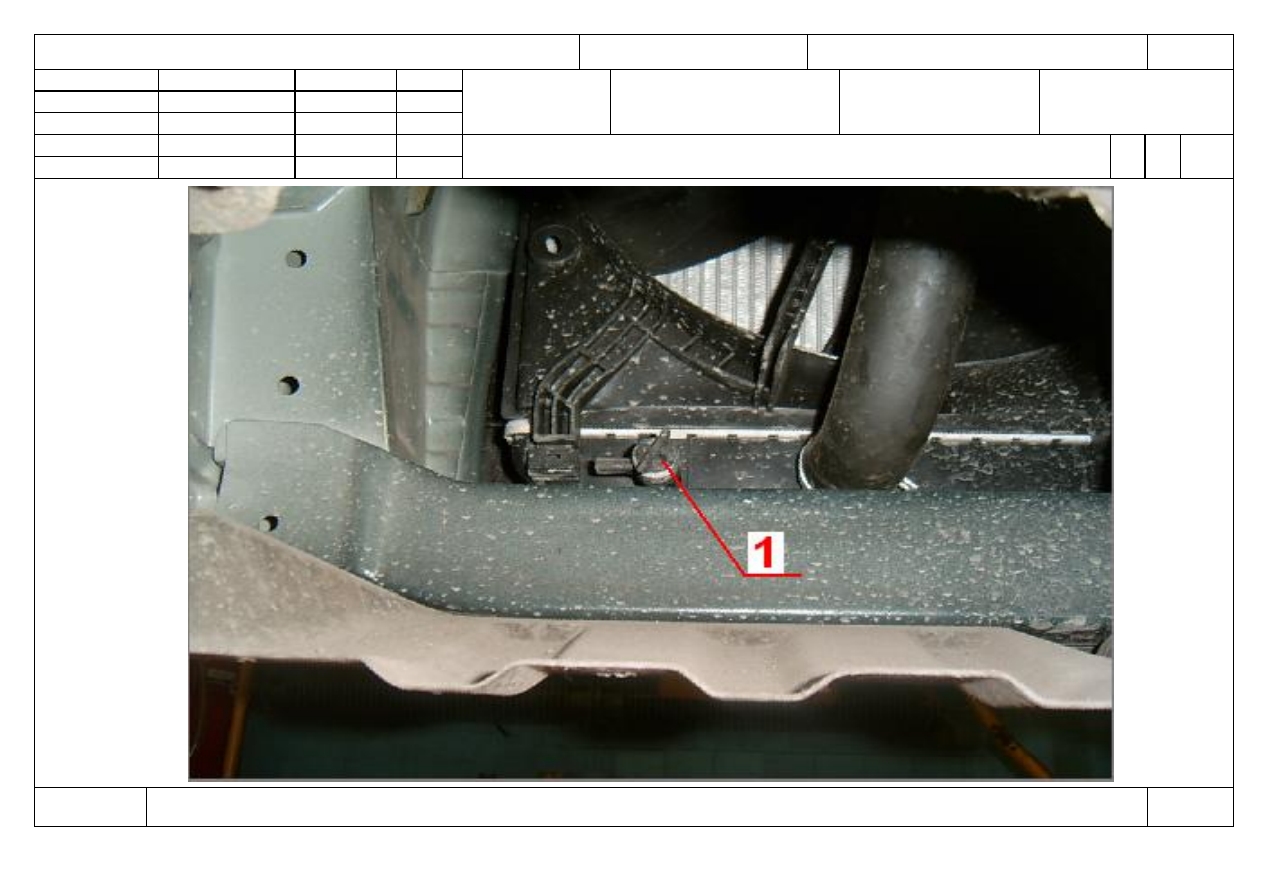

Подсоединение системы охлаждения 25480917. 75.041 А Цех Уч РМ Опер Код, наименование операции Обозначение документа Б Код, наименование оборудования СМ Проф. Р УТ КР КОИД ЕН ОП Кшт Тпз Тшт К/М Наименование детали, сб. единицы или материала Обозначение, код ОПП ЕВ ЕН КИ Н.расх. 01 О 02 2. Подсоединить патрубок, отводящий отопителя (поз.8) к двигателю, отопителю и закрепить хомутами (поз.9), обеспечив 03 герметичность и надежность соединения 04 05 3. Подсоединить пароотводящую трубку (поз.4) к радиатору (поз.2), расширительному бачку (поз.5) и закрепить хомутами (поз.3), 06 обеспечив герметичность и надежность соединения. 07 08 4. Подсоединить отводящий патрубок (поз.12) к радиатору (поз.2), двигателю и закрепить хомутами (поз.13), обеспечив герметич- 09 ность и надежность соединения. 10 11 5. Подсоединить подводящий патрубок (поз.7) к радиатору (поз.2), двигателю и закрепить хомутами (поз.6), обеспечив герметич- 12 ность и надежность соединения. 13 14 6. Заправить систему охлаждения двигателя охлаждающей жидкостью, через расширительный бачок. 15 16 7. Проверить заправку системы охлаждения двигателя охлаждающей жидкостью (в соотношении 1:1 с дистиллированной водой). 17 18 8. Уровень охлаждающей жидкости должен находиться между метками «min» и «max», находящихся на бачке. 19 20 9. Проверить отсутствие следов пролива жидкости после заправки, при необходимости удалить ветошью. 21 22 10. Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции. 23 24 МК/КТТП ТП. 75.041 57
|
