ГОСТ 3.1105 форма 2

Силовой агрегат

Разраб.

Лебедев

ЗАО «ЗАЗ»

Проверил

Шишкин

25480917.

75.041

Н. контр.

Лагода

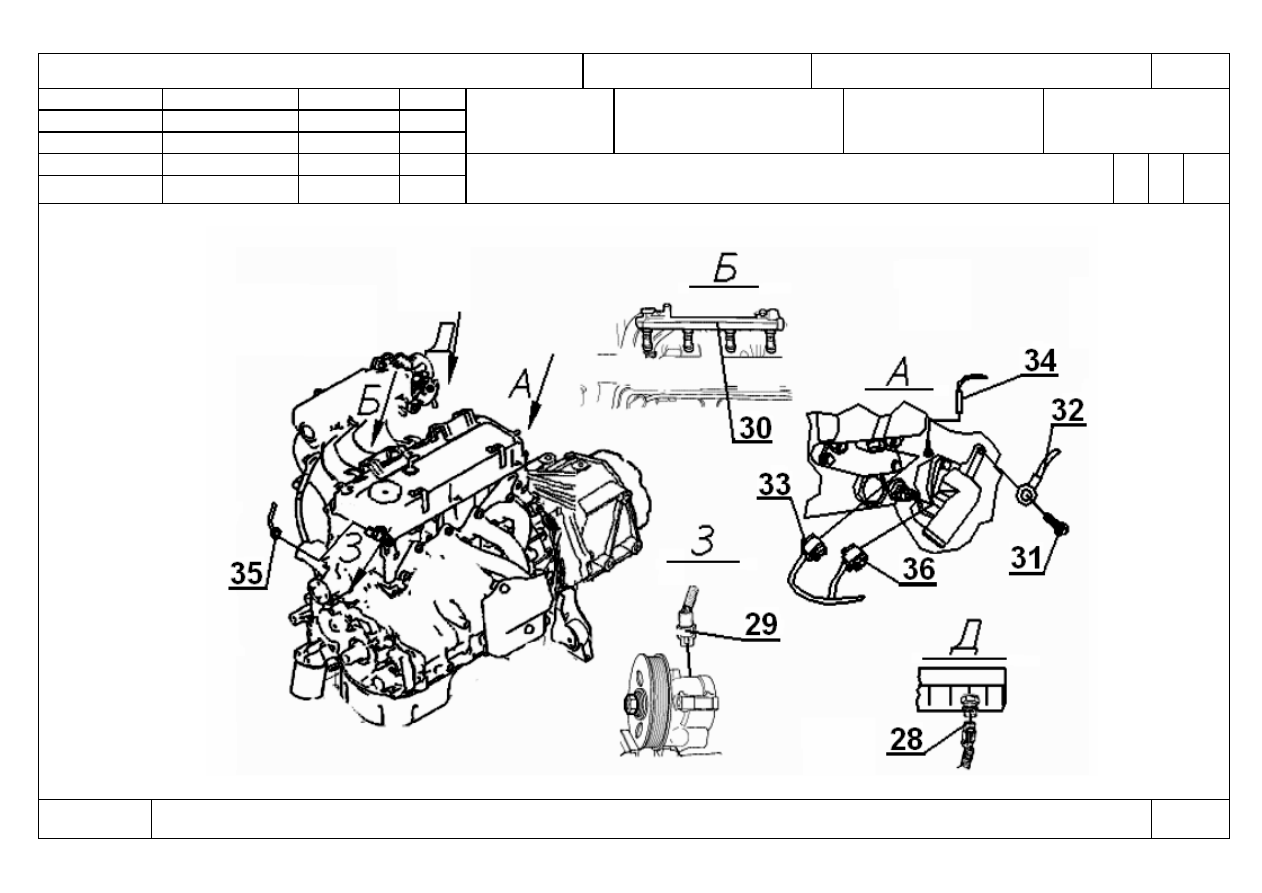

Отсоединение-подсоединение электропроводки силового

агрегата

О1

050-

055

Оп.050-055

КЭ

ТП 75.041

ГОСТ 3.1118 форма 1б

Силовой агрегат

Отсоединение системы охлаждения

25480917.

75.041

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 060 Слесарно-сборочная 3

03 (

См. КЭ лист 58,59).

Выполнить операции 005.

Б 06 Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

Осмотровая канава

Ведро оцинкованное ГОСТ 20558-82

К 10 1. Радиатор системы охлаждения двигателя Т11-1301110 шт. 1

11 2.

Патрубок подводящий Т11-1303111 шт. 1

12 3.

Патрубок отводящий Т11-1303211 шт. 1

13 4.

Расширительный бачок Т11-1311111 шт. 1

14 5.

Пароотводящая трубка расширительного бачка Т11-1303313 шт. 1

15 6.

Патрубок подводящий отопителя Т11-1303417 шт. 1

16 7.

Патрубок отводящий отопителя Т11-1303419 шт. 1

17 8.

Хомут самозажимной AQ60125 шт. 4

18 9.

Хомут самозажимной AQ60114 шт. 1

19 10.

Хомут самозажимной AQ60145 шт. 4

О 21 1.

Внимание!

Перед выполнением работ в данной операции дать остыть двигателю до температуры 25-30

С.

23 2.

Слить охлаждающую жидкость из системы через сливной кран радиатора (поз.1), при необходимости удалить следы пролива

ветошью.

МК/КТТП

ТП. 75.041

ГОСТ 3.1118 форма 1б

Силовой агрегат

Отсоединение системы охлаждения

25480917.

75.041

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 3. Ослабить хомуты (поз.6) и отсоединить подводящий патрубок (поз.7) от радиатора (поз.2) и двигателя.

04 4.

Ослабить хомуты (поз.13) и отсоединить отводящий патрубок (поз.12) от радиатора (поз.2) и двигателя.

06 5.

Ослабить хомуты (поз.3) и отсоединить пароотводящую трубку (поз.4) от радиатора (поз.2) и расширительного бачка (поз.5).

08 6.

Ослабить хомуты (поз.8) и отсоединить отводящий патрубок отопителя (поз.9) от отопителя и двигателя.

10 7.

Ослабить хомуты (поз.11) и отсоединить подводящий патрубок отопителя (поз.10) от отопителя и двигателя.

Т 12 1. Плоскогубцы 760N1HAZET.

13 2.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

14 3.

Ветошь.

МК/КТТП

ТП. 75.041

ГОСТ 3.1118 форма 1б

Силовой агрегат

Подсоединение системы охлаждения

25480917.

75.041

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 065 Слесарно-сборочная 3

03 (

См. КЭ лист 58,59).

Выполнить операции 005, 060.

Б 06 Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

Осмотровая канава

К 09 1. Радиатор системы охлаждения двигателя Т11-1301110 шт. 1

10 2.

Патрубок подводящий Т11-1303111 шт. 1

11 3.

Патрубок отводящий Т11-1303211 шт. 1

12 4.

Расширительный бачок Т11-1311111 шт. 1

13 5.

Пароотводящая трубка расширительного бачка Т11-1303313 шт. 1

14 6.

Патрубок подводящий отопителя Т11-1303417 шт. 1

15 7.

Патрубок отводящий отопителя Т11-1303419 шт. 1

16 8.

Хомут самозажимной AQ60125 шт. 4

17 9.

Хомут самозажимной AQ60114 шт. 1

18 10.

Хомут самозажимной AQ60145 шт. 4

М 20 Жидкость охлаждающая BASF Glisantin G34-91 л. 8,5

О 22 1. Подсоединить патрубок, подводящий отопителя (поз.10) к двигателю, отопителю и закрепить хомутами (поз.11), обеспечив

герметичность и надежность соединения.
