Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

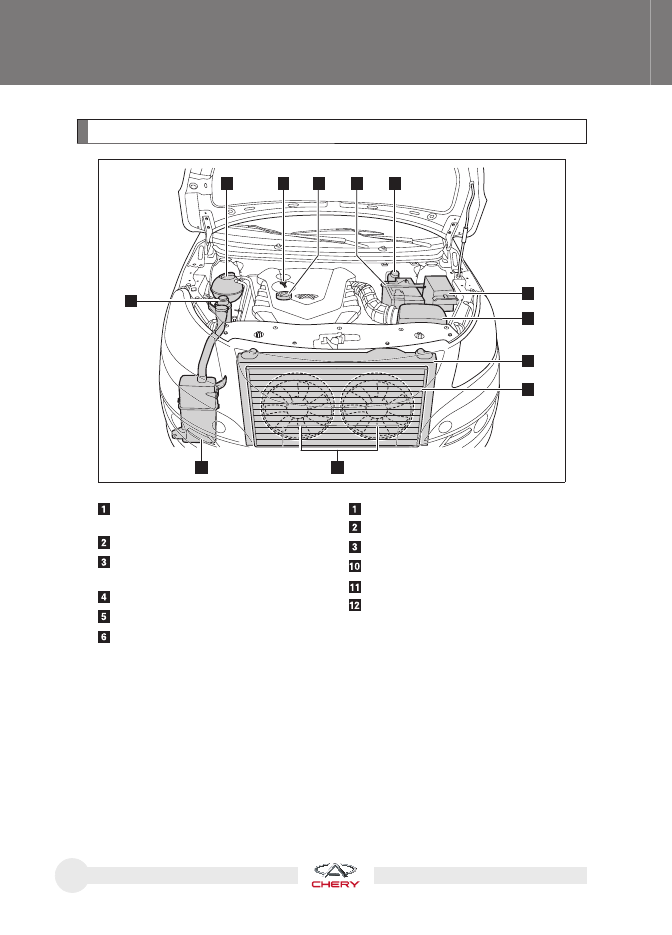

Проверки в моторном отсеке

1

2

3

4

5

6

7

8

9

10

11

12

OMA19-8000

  Воздухоочиститель

 Радиатор

 Конденсатор

  Вентилятор системы охлаждения

  Бачок жидкости омывателя

  Бачок для рабочей жидкости усили-

теля рулевого управления





Расширительный бачок системы
охлаждения двигателя

  Масляный щуп двигателя

 Крышка маслозаливной горловины

двигателя

 Аккумуляторная батарея

  Бачок для тормозной жидкости

  Блок предохранителей и реле в мо-

торном отсеке

255

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

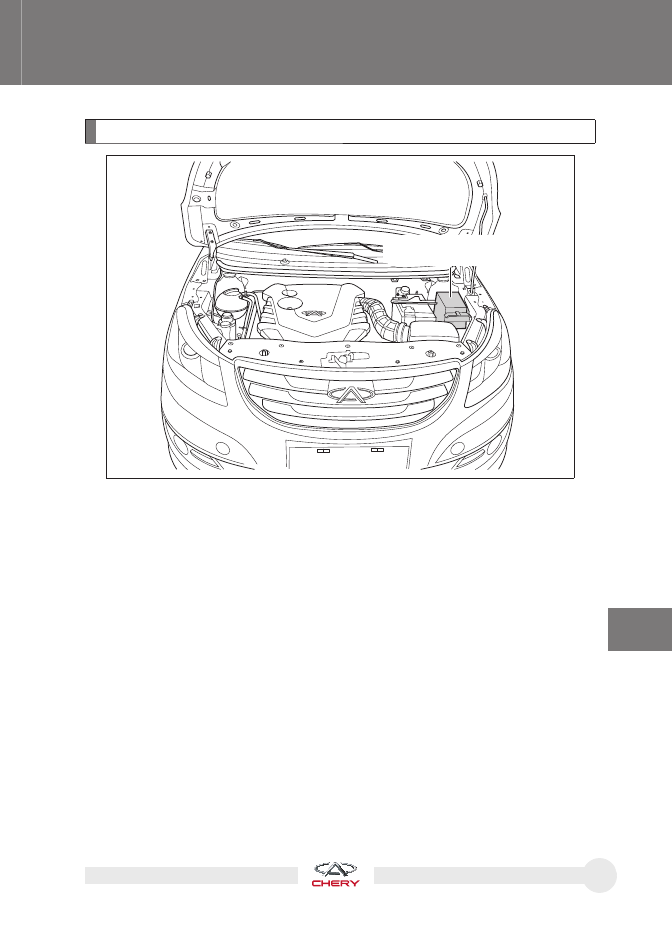

Блок предохранителей и реле в моторном отсеке

OMA19-8010

Блок предохранителей и реле
в моторном отсеке

256

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Расположение предохранителей и реле в блоке предохранителей



и реле в моторном отсеке

Описание блока предохранителей и реле в моторном отсеке



EF22

40A

EF07

30A

30A

EF06

40A

EF05

40A

EF09

40A

EF23

30A

EF12 80A

EF32

EF10

High

beam

relay

Low

beam

relay

ECU

main
relay

Front

fog light

relay

A/C

clutch

relay

High-speed

fan relay

Fuel

pump

relay

Low-speed

fan relay

Spare

Starter

relay

Spare

EF34

EF16 15A

EF15 15A

EF18 10A

EF17 15A

EF20 10A

EF35 10A

EF26

EF28

EF25

EF01 10A

EF02 10A

EF03 15A

EF04 15A

EF21 15A

EF24 20A

EF13 30A

EF31 20A

EF14

EF08

EF33 15A

OMA19-8020

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

EF01

Фара дальнего света
левая

EF12

BCM

EF23

Низкая скорость вра-
щения вентилятора

EF02

Фара дальнего света
правая

EF13

Стартер

EF24

Конденсатор

EF03

Фара ближнего света
левая

EF14

Резервный

EF25

Резервный

EF04

Фара ближнего света
правая

EF15

Передний/задний кис-
лородный датчик

EF26

Резервный

EF05

Блок предохраните-
лей и реле в салоне
автомобиля

EF16

Катушка зажигания

EF28

Резервный

EF06

Насос системы ABS

EF17

Блок управления

EF31

Противотуманная
фара

EF07

Вентилятор

EF18

Адсорбер/Топливный
насос/Реле высокой
скорости вентилятора/
Реле низкой скорости
вентилятора

EF32

Резервный

EF08

Резервный

EF20

Форсунка

EF33

Панель приборов/Ау-
диосистема

EF09

Замок зажигания

EF21

Топливный насос

EF34

Резервный

EF10

Резервный

EF22

Высокая скорость вра-
щения вентилятора

EF35

Блок управления

Главное

реле блока

управления

Реле

муфты
конди-

ционера

Реле топ-

ливного

насоса

Реле фар
ближнего

света

Реле

фар

дальнего

света

Реле

стартера

Реле

противо-

туманных

фар

Запасной

Запасной

Реле низкой

скорости

вращения

вентилятора

Реле

высокой

скорости

вращения

вентилятора

257

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

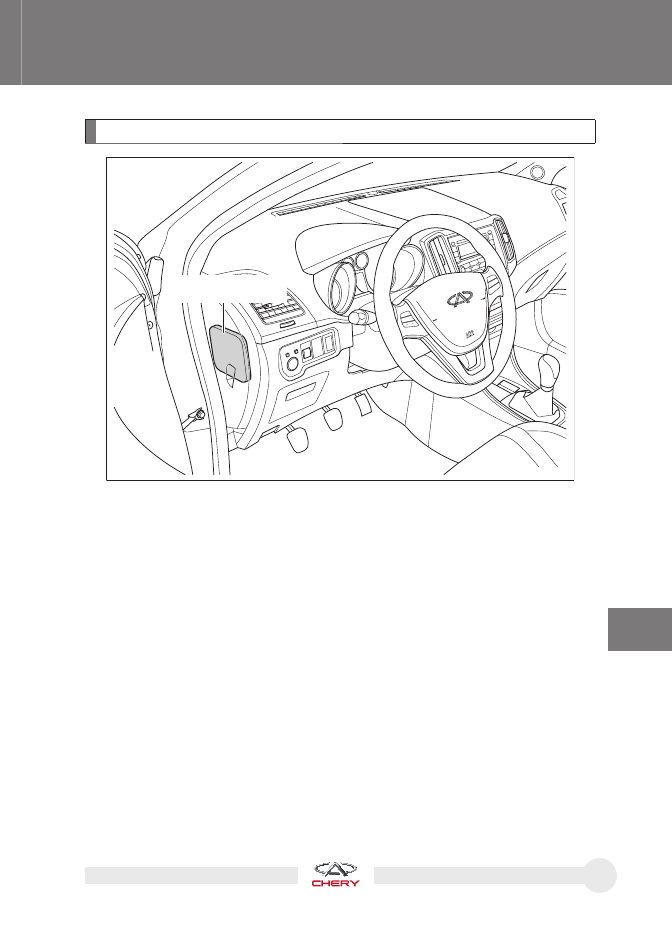

Блок предохранителей и реле в салоне автомобиля
