258

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

RF01 10A

RF02 15A

RF03 10A

RF04 10A

RF05  5A

RF16 10A

RF17 20A

RF06 10A

RF07 20A

RF19  5A

RF09 10A

RF21 10A

RF22 10A

RF23 30A

RF24 10A

RF25  5A

RF26 10A

RF08 10A

RF10

RF11

RF12

RF18

RF13

RF14

RF15

Blower

relay

OMA19-8040

RF20 30A

Rear defroster
      relay

Rear fog
light relay

Расположение предохранителей и реле в блоке предохранителей



и реле в моторном отсеке

Описание блока предохранителей и реле в салоне автомобиля



Реле вентиля-

тора

Реле заднего

противотуманно-

го фонаря

Реле обогревате-

ля заднего стекла

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

RF01

Панель приборов

RF10

-

RF19

Резервный

RF02

Подушка безопас-
ности

RF11

-

RF20

Резервный

RF03

Панель управления
кондиционером/Си-
стема диагностики/
BCM

RF12

-

RF21

Выключатель стоп-
сигналов/Замок за-
жигания

RF04

Блок управления

RF13

-

RF22

Задний противотуман-
ный фонарь

RF05

Система ABS

RF14

-

RF23

Обогрев заднего
стекла

RF06

Резервный

RF15

-

RF24

Резервный

RF07

Очиститель ветрово-
го стекла

RF16

Аудиосистема/об-
мотка реле вентиля-
тора/BCM

RF25

Панель управления
системой кондициони-
рования воздуха

RF08

Очиститель ветрово-
го стекла

RF17

Прикуриватель

RF26

Резервный

RF09

Наружное зерка-
ло заднего вида с
электроприводом

RF18

-

259

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

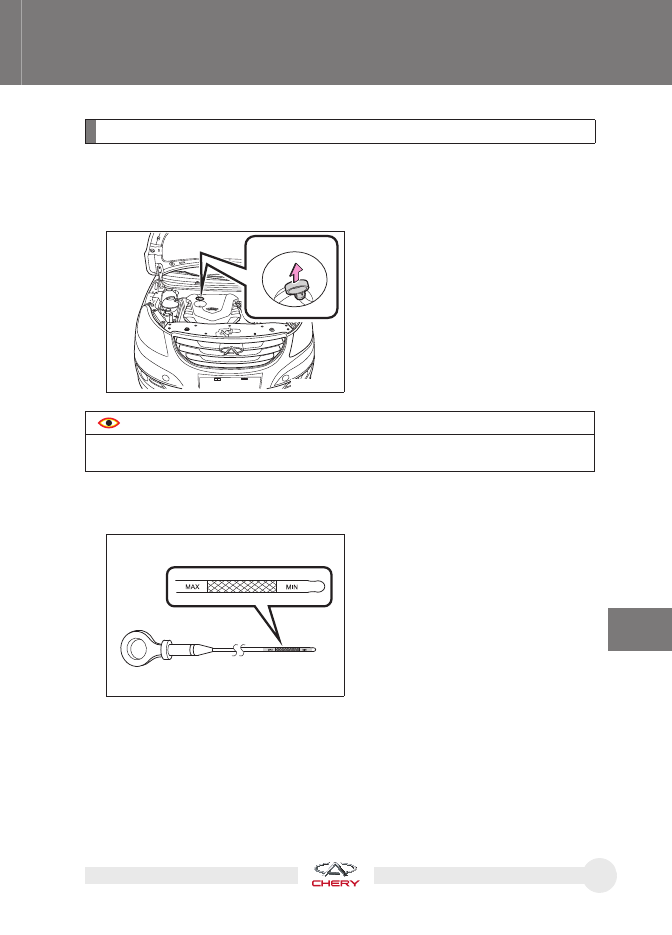

Проверка уровня моторного масла

Проверяйте уровень моторного масла с помощью щупа на полностью прогре-
том и неработающем двигателе.

1. После прогрева двигателя остановите автомобиль на горизонтальной пло-

щадке. Подождите примерно 5 минут после остановки двигателя.

OMA19-8050

2. Откройте капот, извлеките масля-

ный щуп и протрите его чистой тка-
нью.



  ОСТОРОЖНО

Подставьте ткань под конец щупа, чтобы масло не капало на двигатель или кузов
автомобиля.

3.  Снова вставьте щуп на место до упора.

4.  Затем снова извлеките щуп и проверьте уровень моторного масла.

OMA19-8051

Если уровень масла выше метки MAX,
слейте избыток масла.

Если уровень масла находится между
метками MIN и MAX, то уровень в нор-
ме.

Если уровень масла находится на мет-
ке MIN или ниже нее, следует долить
масло.

260

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

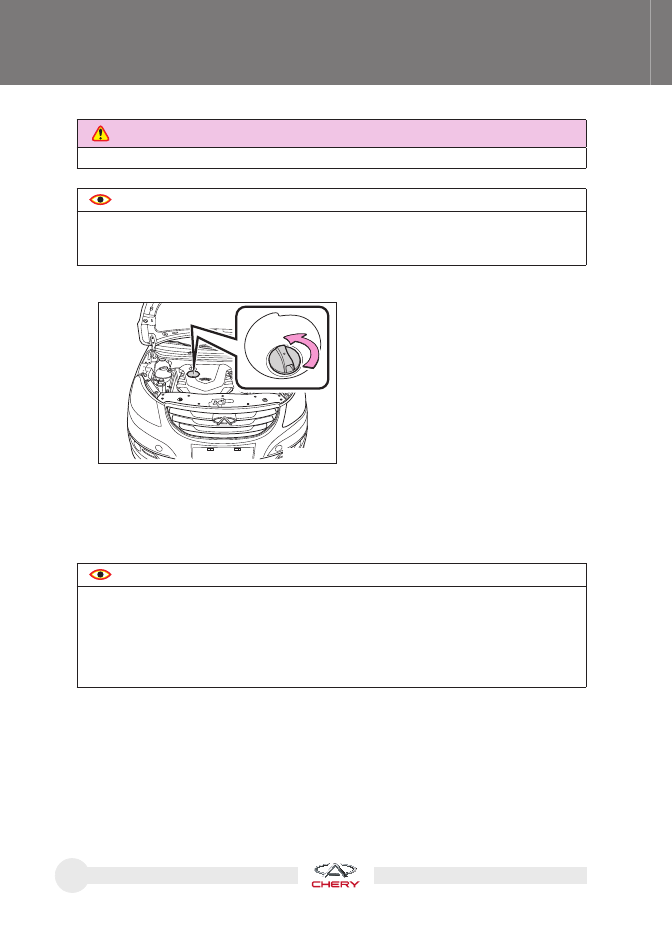

Добавление моторного масла



OMA19-8060

1. Поверните пробку маслозаливной

горловины против часовой стрелки
и откройте ее.

2. Долейте необходимое количество моторного масла с помощью воронки и

проверьте уровень с помощью щупа.

3.  Если уровень моторного масла находится в допустимых пределах, поверните

пробку заливной горловины в направлении часовой стрелки и затяните ее.





ОПАСНОСТЬ

Будьте осторожны, чтобы не коснуться горячего выпускного коллектора.



  ОСТОРОЖНО

Будьте осторожны, чтобы масло не попало на компоненты автомобиля.



Не проверяйте уровень масла сразу же после прогрева двигателя, подождите пока



масло не стечет в поддон картера.



  ОСТОРОЖНО

Не заливайте моторное масло выше отметки максимума, в противном случае дви-



гатель может выйти из строя.

Используйте только моторное масло, рекомендованное компанией Chery. Инфор-



мация о типе и количестве заливаемого моторного масла приведена в разделе
«Система смазки» главы 9.

Масляный фильтр меняется одновременно с заменой моторного масла.



261

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

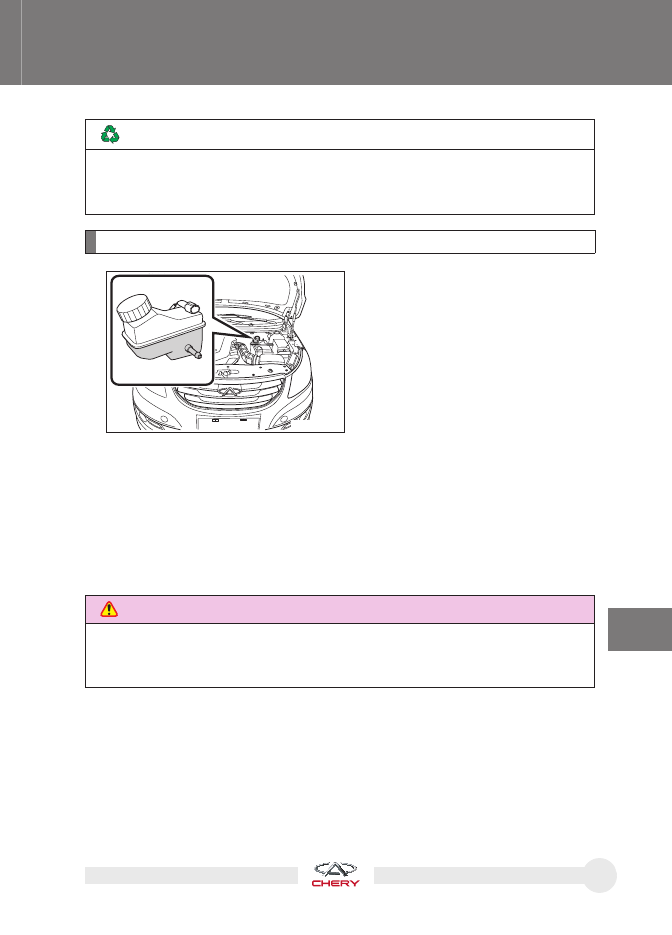

Проверка уровня тормозной жидкости

Уровень жидкости должен находить-
ся между отметками MIN (минимум) и
MAX (максимум) на корпусе бачка. До-
ливайте тормозную жидкость, если ее
уровень достиг отметки MIN или ниже.



  Защита окружающей среды

Запрещается использовать систему сбора бытового мусора, канализацию или землю
для утилизации отработанного моторного масла и масляного фильтра, поскольку это
приводит к серьезному загрязнению окружающей среды. Их следует утилизировать в
соответствии с местным природоохранным законодательством.

MAX

MIN

OMA19-4060

Регулярно проверяйте уровень тормозной жидкости. Если включился сигнали-
затор неисправности тормозной системы, немедленно проверьте уровень тор-
мозной жидкости.

При обнаружении утечки тормозной жидкости немедленно обратитесь на сер-
висную станцию авторизованного дилера Chery для проверки и ремонта. Ис-
пользуйте только тормозную жидкость, рекомендованную компанией Chery.

Информация о типе и количестве заливаемой тормозной жидкости приведена в
разделе «Тормозная система» главы 9.





ОПАСНОСТЬ

Избегайте попадания тормозной жидкости на кожу или в глаза. При попадании тор-
мозной жидкости на открытые участки тела или в глаза их следует сразу же промыть
большим количеством чистой воды. При необходимости немедленно обратитесь за
медицинской помощью.
