№		Номер детали	Наименование запчасти
-		201499	Болт
-		90.3747	Реле
1		11.3714010	Плафон освещения кабины
2		75483-3724266-10	Жгут проводов
3		250508	Гайка
4		252004	Шайба
5		252134	Шайба
6		220109	Винт
7		17.3723000	Панель соединительная
8		СЭ300	Сопротивление
9		220105	Винт
10		СВН-2-02	Счетчик моточасов
11		УБ170-01	Указатель уровня топлива
12		П147.3700-03	Переключатель
13		5336-3710015	Рамка выключателя
14		ЛВ211-3714329	Патрон лампы
15		А24-5-1	Лампа
16		75406-3724614	Жгут проводов
17		315406	Кляммер
18		733.3747-10	Сигнализатор шумовой
19		201417	Болт
20		901.3747	Реле
21		РС951А-У-ХЛ	Прерыватель указателей поворота
22		75481-3726512	Кронштейн
23		РС493	Прерыватель контрольной лампы
24		549А-3724394	Прокладка
25		379199	Кляммер
26		252002	Шайба
27		549Б-3747290	Диод с перемычкой
28		549А-3724218	Перемычка
29			Лента ПВХ
30		64221-370922	Чехол переключателя
31		66.3709	Переключатель поворота
32		40.3709	Переключатель стеклоочистителя и стеклоомывателя
33		64227-3724622	Хомут
34		220080	Винт
35		252133	Шайба
36		252003	Шайба
37		250464	Гайка
38		220077	Винт
39		64221-3709219	Втулка сбрасывателя
40		548А-1104696-01	Прокладка
41		201418	Болт
42		7540-3724047	Обойма уплотнительная
43		500-3724049	Уплотнитель проводов
44		ММ125-3810600-Э	Датчик
45		540-2917144	Прокладка
46		200-3802045	Втулка
47		540-1104519-01	Прокладка
48		201422	Болт
49		220103	Винт
50		ПУЭ-3ЕИРВ	Пульт переключения передач
51		75406-3709122	Удлинитель рукоятки
52		УТД12-3761	Электронный блок
53		75481-3747250	Кронштейн (453614041)
54		75481-3747270	Кронштейн
55		315407	Кляммер
56		КТ127	Контактор
57		549Б-3724244	Перемычка
58		75481-3722350	Кронштейн
59		ПВ-100АС	Предохранитель ПВ-100АС, УХЛ3, 30В ТУ 16-522.001-82
60		223014	Винт
61		250462	Гайка
62		252132	Шайба
63		БЗ-30	Блок защиты БЗ-30, УХЛ3, 30В ТУ 16-522.001-82
64		75483-3724018-20	Жгут проводов
65		75481-3724008-40	Жгут проводов основной
66		549А-3724392	Прокладка
67		344621	Кляммер
68		ПС12	Панель соединительная
69		75483-3747170	Панель с диодами
70		220051	Винт
71		75481-3724190	Перемычка
72		ПР112	Блок предохранителей
73		ММ124-3810600	Датчик аварийного давления
74		540А-3724044	Чехол защитный
75		75481-3747168	Панель с диодами
76		75481-3724334	Жгут проводов
77		75481-3747166	Панель с диодами
78		344622	Кляммер
79		379169	Кляммер
80		75481-3709262	Кронштейн
81		75481-3709300	Кронштейн
82		500-3723242	Прокладка
83		221512	Винт
84		250458	Гайка
85		252130	Шайба
86		АР-93	Розетка
87		75191-3747280	Резистор
88		200-3724015	Втулка
89		220084	Винт
90		2602.3747	Реле блокировки стартера
91		1202.3741	Резистор добавочный

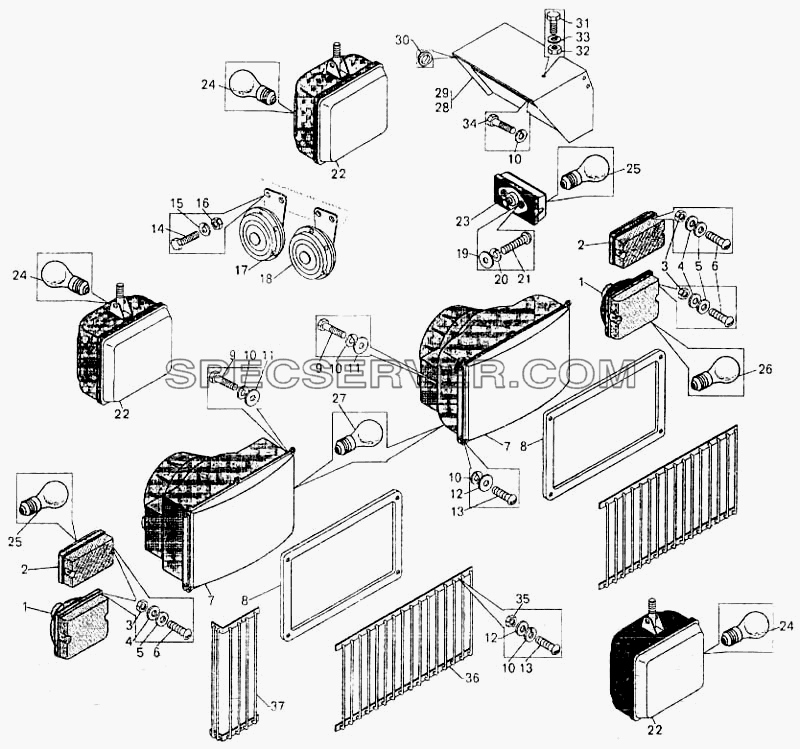

Установка фар, подфарников и звуковых сигналов для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		УП115-В	Указатель поворота
2		ПФ116-В	Фонарь передний
3		250462	Гайка
4		252002	Шайба
5		252132	Шайба
6		220053	Винт
7		341.3711	Фара
8		75481-3711090	Панель фары
9		201420	Болт
10		252134	Шайба
11		252037	Шайба
12		252004	Шайба
13		220105	Винт
14		201458	Болт
15		252135	Шайба
16		250510	Гайка
17		С313	Сигнал звуковой
18		С314	Сигнал звуковой
19		252003	Шайба
20		252133	Шайба
21		220079	Винт
22		201.3711	Фара-прожектор
22		ФГ152-А	Фара противотуманная
23		14.3726	Боковой повторитель указателя поворота
24		АКГ24-70	Лампа
25		А24-5-1	Лампа
26		А24-21-3	Лампа
27		АКГ24-75-+70-1	Лампа
28		75481-3743462	Крышка
29		75481-3743450	Кожух фары
30		549А-2108247	Кольцо
31		201495	Болт
32		250512	Гайка
33		252136	Шайба
34		201418	Болт
35		250508	Гайка
36		75481-3711150	Решетка
37		75481-3712240	Решетка

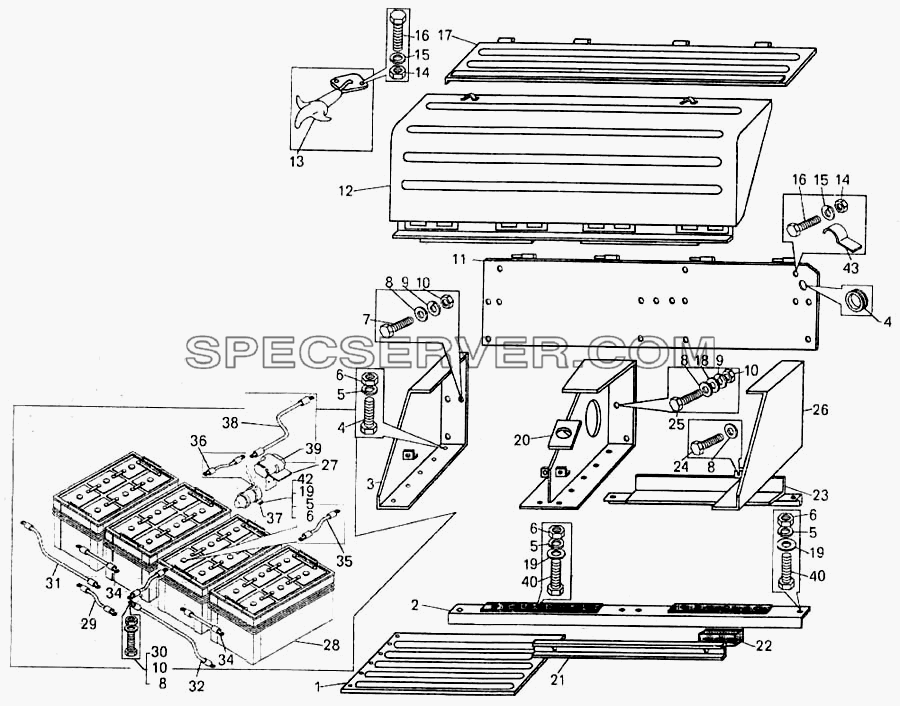

Установка аккумуляторных батарей для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		75482-3748040	Настил ящика
2		540-3703342	Уголок нижний
3		540-3703267	Кронштейн задний
4		500-3724042	Втулка
5		252135	Шайба
6		250510	Гайка
7		201499	Болт
8		252006	Шайба
9		252136	Шайба
10		250512	Гайка
11		540С-3703288	Пластина защитная
12		540-3703032	Крышка ящика в сборе
13		75481-3748350	Застежка
14		250508	Гайка
15		252134	Шайба
16		201418	Болт
17		540-3703040	Пластина опорная
18		252039	Шайба
19		252005	Шайба
20		75485-3748510	Кронштейн средний
21		540С-3703030	Планка крепления
22		540-3748025	Амортизатор
23		540-3703338	Уголок нижний ящика
24		200319	Болт
25		201501	Болт
26		548А-3703266	Кронштейн передний
27		75485-3723360	Кронштейн вилки штепсельного разъема
28		540-3703010	Аккумуляторные батареи с электролитом
29		540-3724052-10	Перемычка
30		201495	Болт
31		540-3724082-01	Перемычка
32		540-3724060-01	Перемычка
33		540-3724066-11	Перемычка контактора
34		540-3724070-01	Перемычка
35		540-3724056-01	Перемычка
36		549Б-3724166	Провод
37		14203737	Выключатель «массы»
38		540-3724090-01	Провод
39		ПС315-3723100	Розетка
40		201456	Болт
41		252136	Шайба
42		201466	Болт
43		344660	Скоба

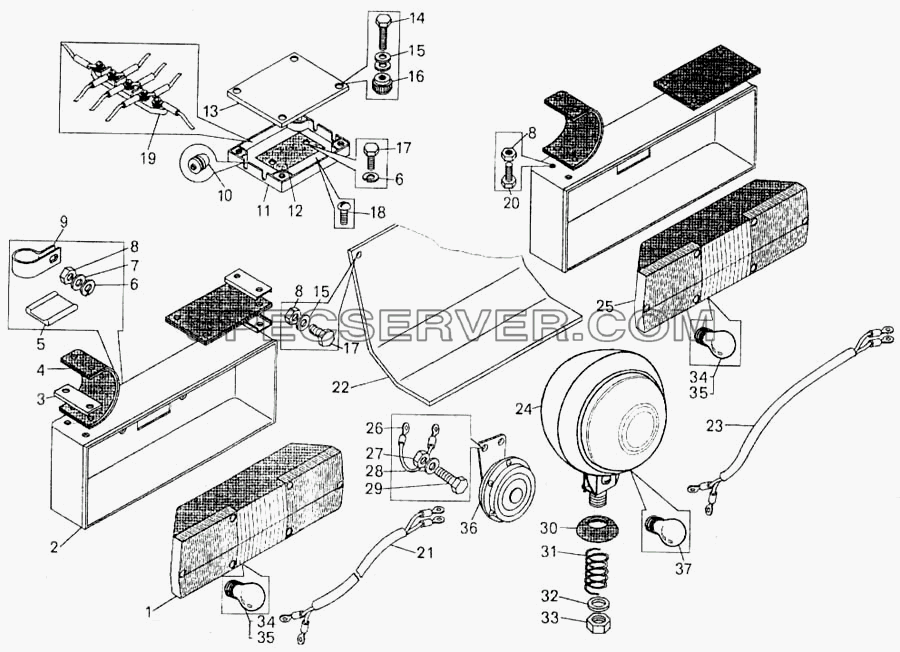

Установка задних фонарей и задней фары для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		355.3716	Фонарь задний левый
2		549А-3716026	Кронштейн заднего фонаря
3		549А-3716052	Пластина прижимная
4		549А-3716062	Амортизатор
5		540А-1104519-01	Прокладка
6		252134	Шайба
7		252004	Шайба
8		250508	Гайка
9		315407	Кляммер
10		64211-3724538	Уплотнитель
10		6422-3724538	Уплотнитель
11		6422-3724514	Основание
12		7548-3723043	Кронштейн
13		7548-3724750	Крышка
14		373800	Винт
15		252037	Шайба
16		6422-3724544	Гайка
17		201418	Болт
18		220079	Винт
19		17.3723000	Панель соединительная
20		201422	Болт
21		75489-3724040-10	Жгут проводов заднего левого фонаря
22		75481-3716206	Брызговик заднего фонаря
23		75489-3724041-10	Жгут проводов заднего правого фонаря
24		171.3711	Фара поворотная задняя
25		354.3716	Фонарь задний правый
26		540-3724066-11	Перемычка контактора
27		250510	Гайка
28		252135	Шайба
29		201458	Болт
30		540-3727030	Чашка опорная
31		540-3405118	Пружина
32		252007	Шайба
33		250515	Гайка
34		А24-21-3	Лампа
35		А24-5-1	Лампа
36		С314Г	Сигнал звуковой заднего хода
37		А24-60+40	Лампа

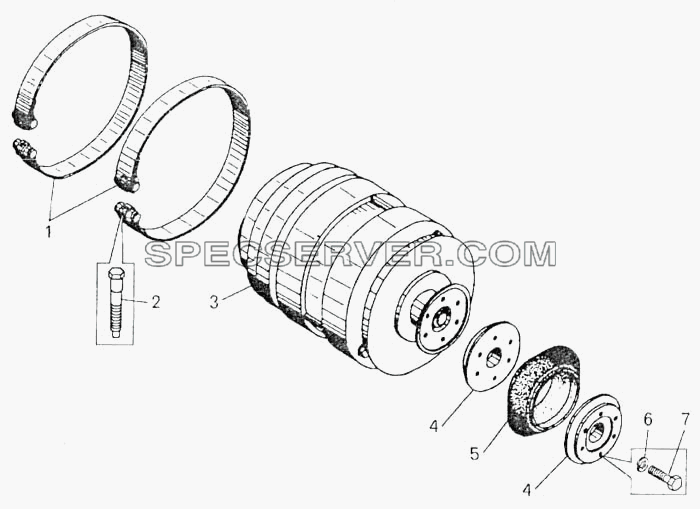

Синхронный генератор для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1			Хомут
2			Болт стяжной
3		6301.3701	Генератор
4		549Б-2115225	Кольцо муфты
5		240-3701034-Б	Оболочка эластичной муфты
6		252134	Шайба
7		201420	Болт

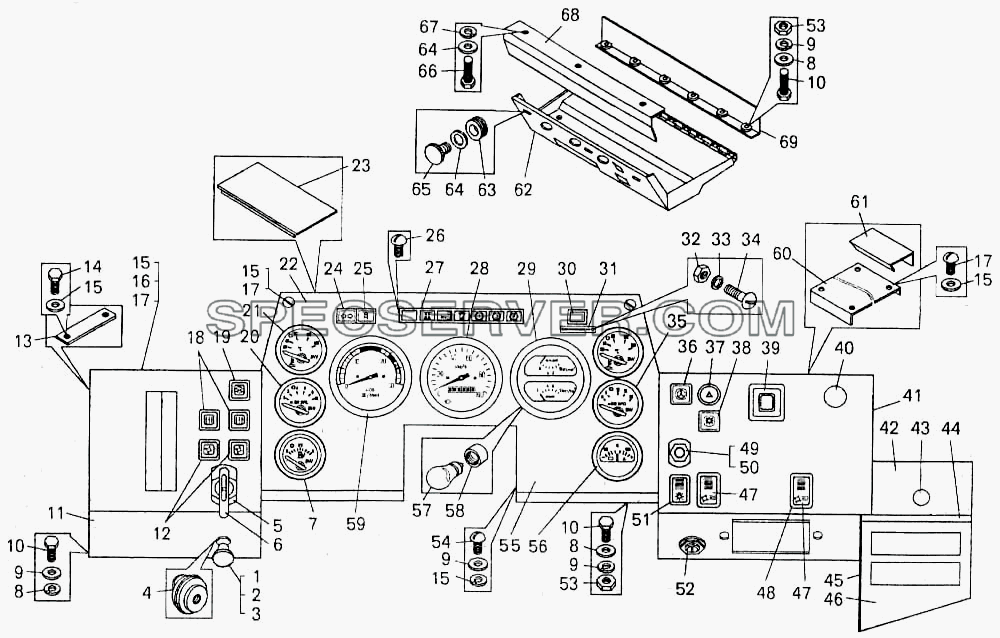

Установка приборов на панели самосвала БелАЗ-7547 для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7522-3709013	Ручка выключателя
2		341425	Винт
3		250513	Гайка
4		ВК416М-01	Выключатель света щитка приборов
5		75473-3903076	Табличка
6		П602-Т	Переключатель
7		ЭИ8057	Указатель уровни топлива
8		252037	Шайба
9		252134	Шайба
10		201418	Болт
11		75481-5325011	Панель приборов левая
12		3812.3710-02.13	Выключатель
13		75481-5325040	Кронштейн
14		201415	Болт
15		252004	Шайба
16		75481-5325021	Крышка левой панели
17		224624	Винт
18		7920-3710050	Выключатель жалюзи
19		3812.3710-1047	Выключатель
20		ЭИ8059-4	Указатель давления
21		ЭИ8058-2	Указатель температуры
22		75481-5325080	Панель приборов средняя
23		75481-5325126	Крышка средней панели
24		2212.3803-07	Контрольная лампа
25		2212-3803-72	Лампа контрольная
26		220051	Винт
27		2312.3803-03	Блок контрольных ламп
28		СП153-У-ХЛ	Указатель спидометра
29		УК168	Приемник указателя давления
30		2212.3803-31	Лампа контрольная
31		75481-3903168	Табличка
32		250458	Гайка
33		252130	Шайба
34		220004	Винт
35		ЭИ8059-6	Указатель давления
36		75481-3710060	Выключатель аварийного привода руля
37		32.3710М	Выключатель аварийной сигнализации
38		7920-3710052	Выключатель системы управления ГМП
39		ЕИРВ467845.008	Индикатор
40		540А-1108060	Пробка уплотнительная
41		75481-5325010	Панель приборов правая
42		75481-5325240	Крышка передняя
43		7522-3709014	Ручка выключателя
44		75481-5325241	Крышка задняя
45		75481-5325180	Панель боковая
46		754701-5325140	Панель задняя
47		П147-3709-04.11	Переключатель отопителя кабины
48		5336-3710015	Рамка выключателя
49		11.3704	Выключатель кнопочный
50		75481-3903302	Табличка
51		0974-01.02	Переключатель
52		ВК856	Замок-выключатель
53		250508	Гайка
54		252105	Винт
55		75481-5325230	Кожух средней панели
56		11.3811010А	Указатель тока
57		А24-2	Лампа А24-2
58		ЛВ211-329	Патрон лампы
59		121-3813-У-ХЛ	Тахометр
60		75481-5325020	Крышка правой панели
61		75481-5325290-10	Балка передняя
62		75481-5325250-10	Панель приборов верхняя
63		75481-5325406	Прокладка
64		252005	Шайба
65		549-6103370	Фиксатор подвижного стекла
66		201454	Болт
67		252135	Шайба
68		75481-5325386	Кронштейн
69		75481-5325280-20	Панель передняя
