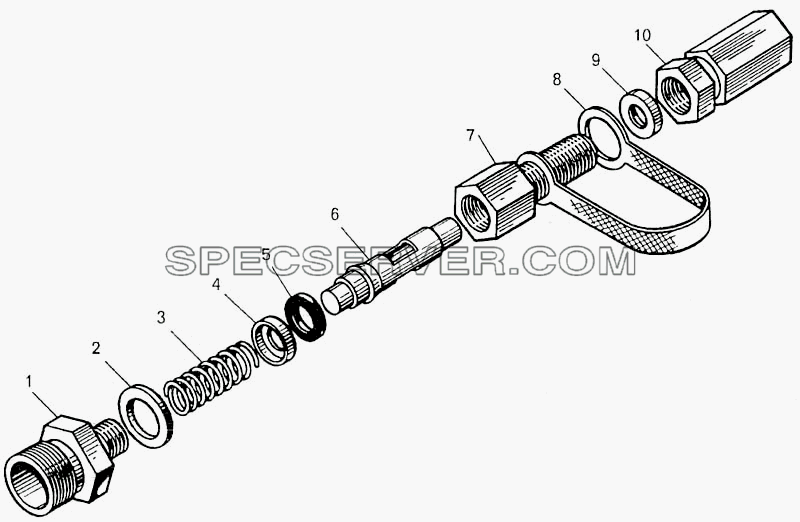

Запчасти: Клапан контрольного вывода для БелАЗ-7547

Клапан контрольного вывода для БелАЗ-7547 (список запасных частей)

Клапан контрольного вывода для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3515330 Переходник
2 303346 Шайба
3 100-3515328 Пружина
4 100-3515326 Колпачок
5 100-3515325 Уплотнитель
6 100-3515322 Конус
7 100-3515320 Корпус
8 100-3512069 Лента
9 100-3515323 Шайба
10 100-3512068 Гайка

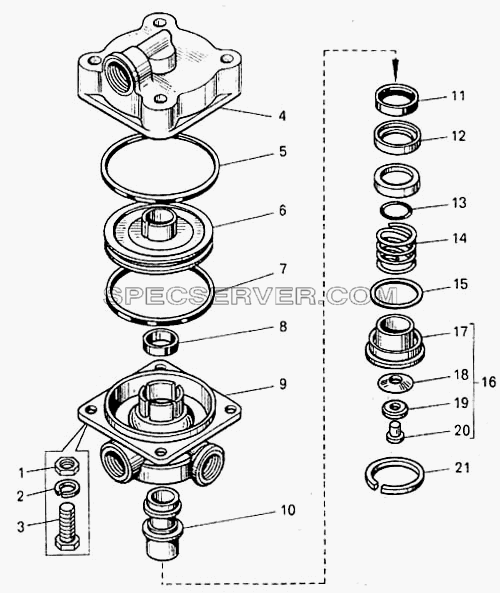

Запчасти: Клапан ускорительный для БелАЗ-7547

Клапан ускорительный для БелАЗ-7547 (список запасных частей)

Клапан ускорительный для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 250510 Гайка
2 306890 Шайба
3 301543 Болт
4 11.3518040 Корпус верхний
5 100-3518038 Кольцо
6 100-3518036 Поршень
7 100-3518037 Кольцо
8 100-3518025 Кольцо
9 113518050 Корпус нижний
10 100-3518024 Корпус клапана
11 100-3518026 Кольцо
12 100-3518027 Колпачок
13 100-3522063 Кольцо
14 100-3518030 Пружина
15 100-3512031 Кольцо
16 100-3518034 Колпачок
17 100-3518035 Колпачок
18 100-3514046 Клапан
19 100-3514047 Шайба
20 100-3514048 Заклепка
21 489317 Кольцо упорное

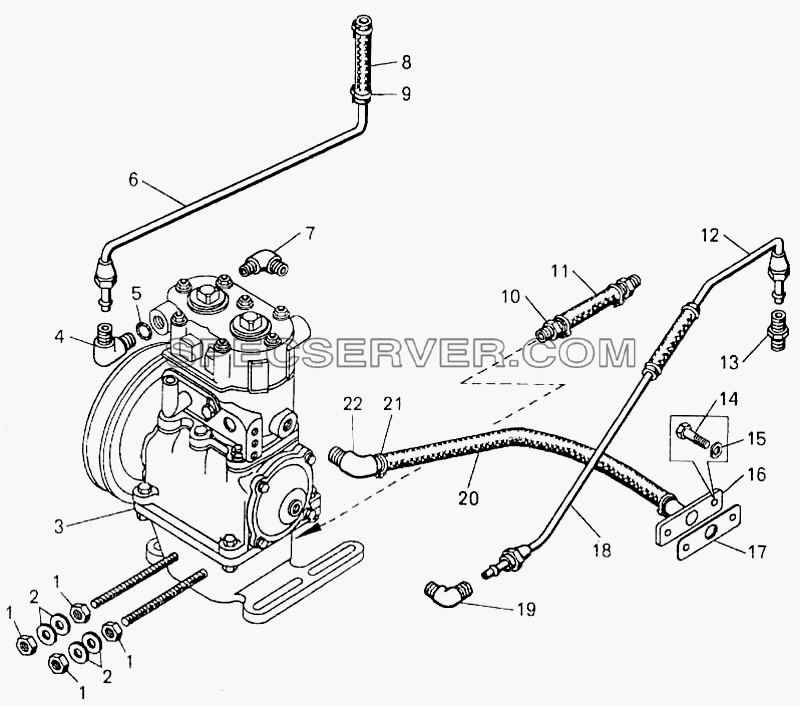

Запчасти: Трубопроводы компрессора для БелАЗ-7547

Трубопроводы компрессора для БелАЗ-7547 (список запасных частей)

Трубопроводы компрессора для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 250514 Гайка
2 252045 Шайба
3 5336-3509012 Компрессор
4 344525 Угольник
5 008-011-19-2-2 Кольцо
6 7540-3509282 Трубопровод
7 379652 Угольник
8 540-1303067 Шланг
9 308764 Хомут
10 344012 Ниппель
11 7522-3509295 Шланг
12 754007-3509262 Трубопровод в сборе
13 344771 Ниппель
14 201454 Болт
15 252135 Шайба
16 75485-3509150 Фланец
17 236-1011296 Прокладка
18 754007-3509260 Трубопровод в сборе
19 344529 Угольник
20 7522-3509276 Шланг
21 308765 Хомут
22 75405-3506880 Угольник

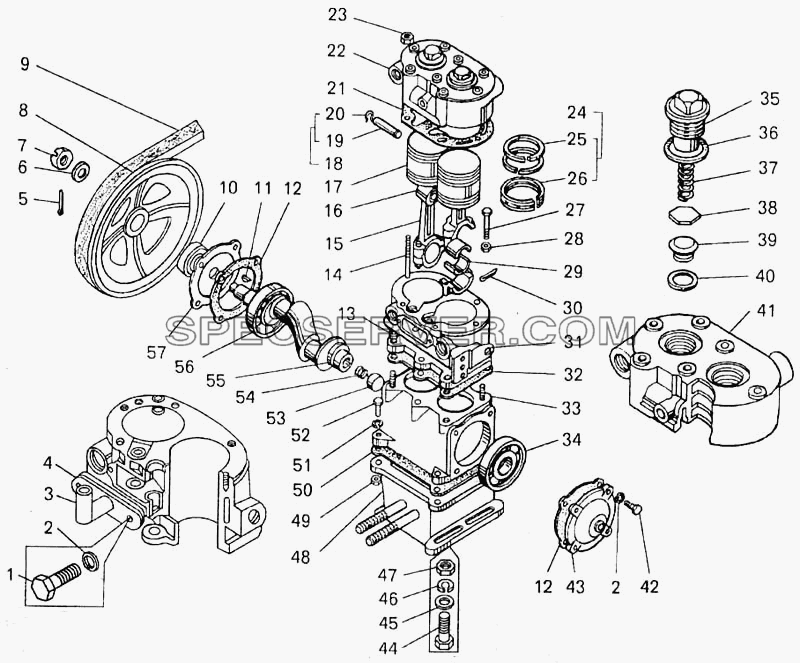

Запчасти: Компрессор для БелАЗ-7547

Компрессор для БелАЗ-7547 (список запасных частей)

Компрессор для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 130-3509092-Р1 Вкладыши (комплект)
- 130-3509092-Р2 Вкладыши (комплект)
- 130-3509160-01-Р1 Поршень
- 130-3509160-01Р2 Поршень
- 130-3509167-Р1 Кольца поршневые (комплект)
- 130-3509167-Р2 Кольца поршневые (комплект)
1 201454 Болт
2 252135 Шайба
3 540А-3509300 Фланец забора воздуха
4 130-3509240 Прокладка
5 258040 Шплинт
6 252016 Шайба
7 250978 Гайка
8 540А-3509130 Шкив
9 11-21х14-1735 Ремень
10 120-3509070-12 Сальник
11 418251 Шпонка
12 120-3509063 Прокладка
13 303112 Гайка
14 308612 Шпилька
15 130-3509180-01 Шатун в сборе
16 130-3509194 Втулка
17 130-3509160-01 Поршень
18 130-3509169-01 Палец поршневой
19 130-3509170 Палец поршневой
20 130-3509172 Стопор
21 130-3509043-01 Прокладка
22 130-3509039 Головка в сборе
23 250511 Гайка
24 130-3509167 Кольца поршневые (комплект)
25 130-3509164 Кольцо поршневое
26 130-3509166 Кольцо поршневое
27 120-3509200 Болт
28 303032 Гайка
29 130-3509092 Вкладыш шатуна
30 258013 Шплинт
31 130-3509028 Блок цилиндров
32 130-3509038 Прокладка
33 130-3509018-10 Блок цилиндров
34 207 Подшипник
35 120-3509044 Пробка
36 120-3509045 Прокладка
37 120-3509048 Пружина
38 130-3509050 Клапан
39 130-3509051-01 Седло
40 130-3509065 Прокладка
41 130-3509040 Головка
42 201458 Болт
43 130-3509090 Крышка
44 201546 Болт
45 252007 Шайба
46 252137 Шайба
47 250514 Гайка
48 540-3509101-10 Крышка
49 250512 Гайка
50 130-3509103-Б Прокладка
51 252136 Шайба
52 201502 Болт
53 120-3509094 Уплотнитель
54 120-3509093 Пружина
55 130-3509110-01 Вал коленчатый
56 50207 Подшипник
57 130-3509060-01 Крышка

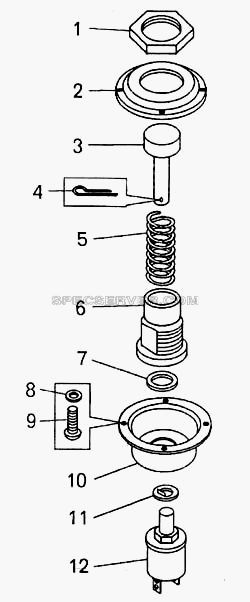

Установка включателя гидравлического тормоза для БелАЗ-7547 (список запасных частей)

Установка включателя гидравлического тормоза для БелАЗ-7547 (список запасных частей)

Установка включателя гидравлического тормоза для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 7540-3573410 Выключатель гидравлического тормоза
1 342437 Гайка
2 7540-3573432 Фланец
3 7540-3573420 Толкатель в сборе
4 258025 Шплинт
5 7540-1711436 Пружина
6 7540-3573412 Корпус
7 252007 Шайба
8 252133 Шайба
9 220077 Винт
10 7540-3573434 Кожух
11 7540-3573436 Пластина
12 ВК322 Включатель

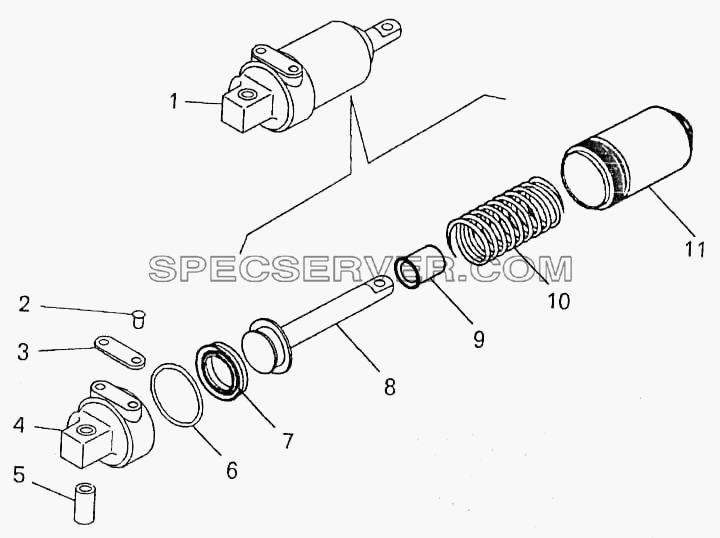

Цилиндр пневматический самосвала БелАЗ-7547 для БелАЗ-7547 (список запасных частей)

Цилиндр пневматический самосвала БелАЗ-7547 для БелАЗ-7547 (список запасных частей)

Цилиндр пневматический самосвала БелАЗ-7547 для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3570110 Цилиндр пневматический
2 304183 Заклепка
3 100-3512099 Табличка
4 100-3570130 Крышка цилиндра
5 100-3570133 Втулка
6 100-3570132 Кольцо
7 100-3570128 Кольцо
8 100-3570134 Поршень
9 100-3570127 Упор
10 100-3570123 Пружина
11 100-3570120 Цилиндр
