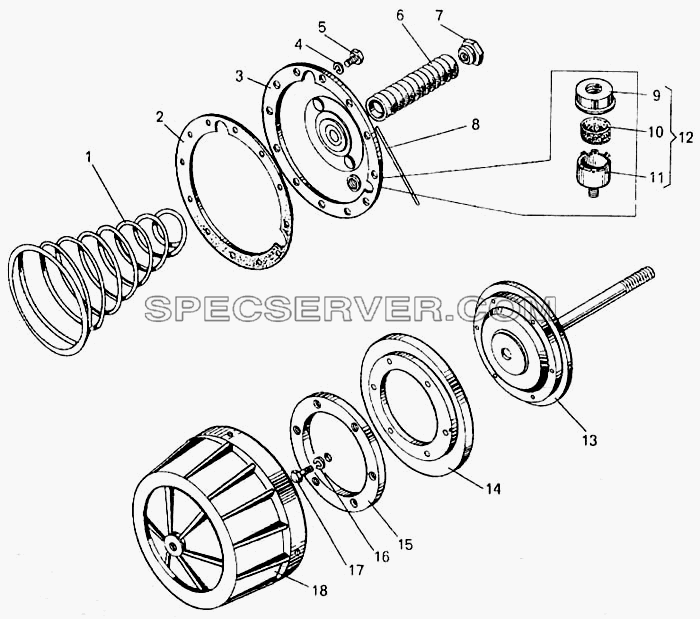

№		Номер детали	Наименование запчасти
-		540-3519012	Цилиндр тормозной
-		540-3519128-01	Поршень с манжетой
-		540-3519139-Б	Крышка с муфтой
1		540-3519054	Пружина
2		540-3519145-В	Прокладка
3		540-3519140-Г	Крышка в сборе
4		252135	Шайба
5		201456	Болт
6		540-3519185-Б	Муфта защитная
7		540-3519187-10	Контргайка
8		258252	Шплинт
9		540А-3519202-10	Крышка сапуна
10		Д65-1002294	Элемент фильтрующий
11		540А-3519192	Корпус сапуна
12		540А-3519190-01	Сапун в сборе
13		540-3519130-20	Поршень
14		540-3519137-Б	Манжета
15		540-3519133-10	Прижим
16		252136	Шайба
17		201495	Болт
18		540-3519120-В	Корпус

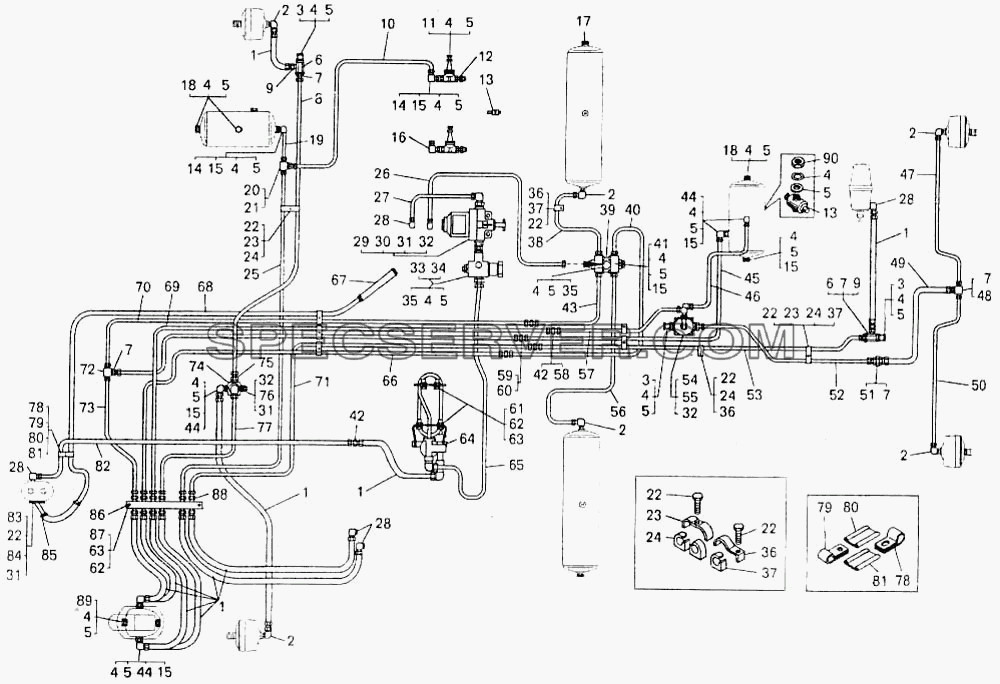

Трубопроводы и аппараты пневматического привода тормозов для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		75405-3506080	Шланг (5336-3506085-01)
2		379659	Угольник
3		13-3515310	Клапан контрольного вывода
4		020-025-30-2-3	Кольцо
5		376145	Шайба защитная
6		344153	Штуцер
7		342444	Гайка
8		75481-3506282	Трубопровод
9		344765	Ниппель
10		75481-3506250	Трубопровод
11		100-3515010	Клапан защитный одинарный
12		344827	Штуцер
13		ПС7-0	Кран
14		402741	Угольник
15		374939	Гайка
16		344445	Угольник
17		262544	Пробка
18		378609	Пробка
19		75481-3506256	Трубопровод
20		344445	Угольник
21		250640	Гайка
22		201424	Болт
23		344662	Скоба
24		540А-3506989	Вкладыш
25		75481-3506254	Трубопровод
26		75483-3506212	Трубопровод
27		7547-3506210	Трубопровод
28		379652	Угольник
29		100-3536010	Противозамерзатель
30		200275	Болт
31		252135	Шайба
32		250510	Гайка
33		11-3512010	Регулятор давления
34		250517	Гайка
35		404314	Штуцер
36		75211-6603724	Скоба
37		540А-3506988	Вкладыш
38		75483-3506216	Трубопровод
39		100-3515110	Клапан защитный двойной
40		75483-3506224	Трубопровод
41		401438	Тройник
42		344770	Ниппель
43		75483-3506206	Трубопровод
44		402776	Угольник
45		75481-3506244	Трубопровод
46		75481-3506238	Трубопровод
47		75481-3506246	Трубопровод
48		344560	Тройник
49		548А-3506094	Шланг в сборе
50		75481-3506248	Трубопровод
51		540-3506020	Переходник
52		75481-3506242	Трубопровод
53		75481-3506262	Трубопровод
54		11-3518010	Клапан ускорительный
55		252155	Шайба
56		75483-3506214	Трубопровод
57		75481-3506270	Трубопровод
58		008-011-19-2-2	Кольцо
59		344757	Ниппель
60		012-016-25-2-2	Кольцо
61		201495	Болт
62		250512	Гайка
63		252136	Шайба
64		11-3511010-01	Водоотделитель
65		75481-3506208	Трубопровод
66		75483-3506226	Трубопровод
67		75405-3509318	Шланг
68		7547-3509311	Трубка
69		75481-3506266	Трубопровод
70		75483-3506232	Трубопровод
71		75481-3506258	Трубопровод
72		344595	Тройник
73		75481-3506234	Трубопровод
74		100-3534010	Клапан ограничения давления
75		404304	Штуцер
76		252005	Шайба
77		75481-3506240	Трубопровод
78		344614	Кляммер
79		344622	Кляммер
80		540А-1104519-01	Прокладка
81		548А-1104694-01	Прокладка
82		7547-3506204	Трубка
83		540А-3509300	Фланец забора воздуха
84		5320-3509240	Прокладка
85		308765	Хомут
86		75406-3506836-10	Плита соединительная
87		200317	Болт
88		344761	Ниппель
89		7540-3506022	Переходник
90		374935	Гайка

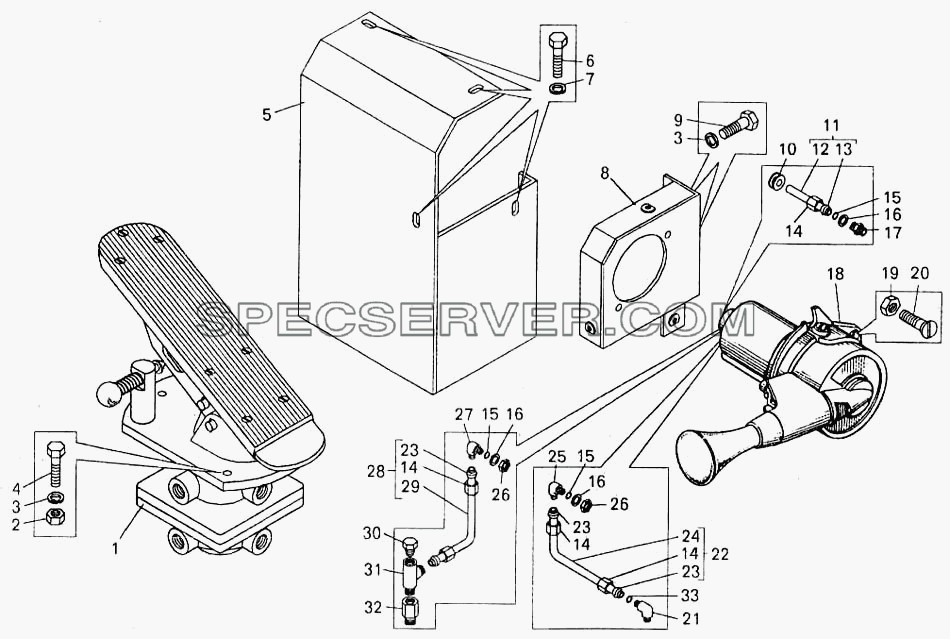

Установка привода механизмов управления тормозами для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7540-3514010	Кран управления тормозами
2		250510	Гайка
3		252135	Шайба
4		201460	Болт
5		75481-3507320	Накладка
6		201418	Болт
7		252134	Шайба
8		75481-3507190	Кронштейн
9		201454	Болт
10		540-1108141	Втулка
11		75481-3504280	Трубка в сборе
12		75481-3504282	Трубка
13		314802	Муфта
14		344810	Гайка накидная
15		012-016-25-2-3	Кольцо
16		375919	Шайба
17		404249	Штуцер
18		100-3537010	Кран тормозной с ручным управлением
19		250508	Гайка
20		221608	Винт
21		344525	Угольник
22		75481-3504295	Трубка в сборе
23		314802	Муфта
24		75481-3504297	Трубка
25		344446	Угольник (34444600)
26		250559	Гайка
27		344510	Угольник
28		75481-3504290	Трубка в сборе
29		75481-3504291	Трубка
30		262542	Пробка
31		344564	Тройник
32		7806-1712916	Переходник
33		008-011-19-2-2	Кольцо

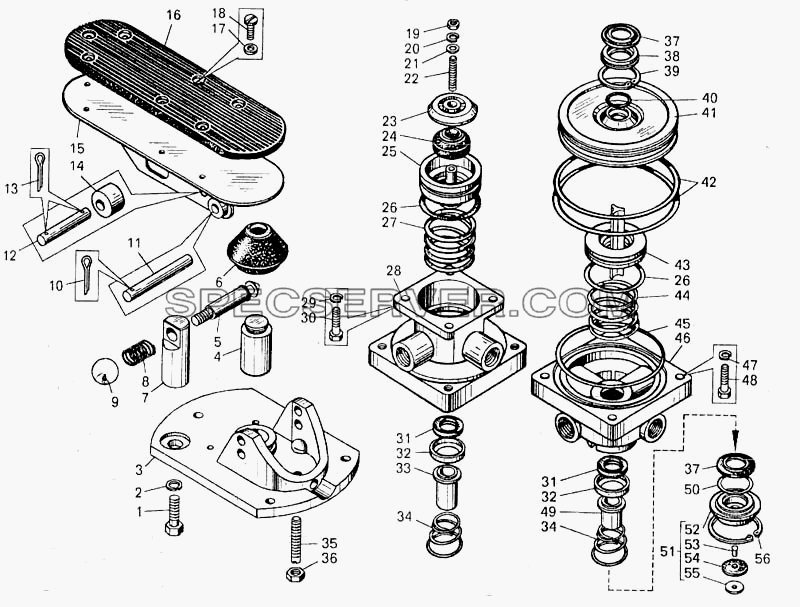

Кран управления тормозами для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		201540	Болт
2		252137	Шайба
3		7540-3514130	Крышка корпуса крана
4		540М-3514082	Толкатель
5		7540-3514482	Фиксатор
6		575-1312258-Б	Чехол
7		7540-3514486	Втулка
8		540-1704177	Пружина
9		540-8101050	Шарик
10		258040	Шплинт
11		540М-3514467	Ось
12		540М-3514466	Ось
13		258038	Шплинт
14		540М-3514464	Ролик
15		540М-3514450	Педаль
16		549-1108016	Накладка педали
17		252037	Шайба
18		224622	Винт
19		250508	Гайка
20		305887	Шайба
21		305893	Шайба
22		302200	Винт
23		100-3514056	Тарелка пружины
24		100-3514055	Элемент уравновешивающий
25		100-3514052	Поршень верхний
26		100-3514035	Кольцо
27		100-3514050	Пружина
28		100-3514020	Корпус верхний
29		252155	Шайба
30		201457	Болт
31		100-3514024	Колпачок
32		100-3514023	Кольцо клапана
33		100-3514022	Корпус клапана
34		100-3514026	Пружина
35		540М-3514469	Фиксатор
36		250510	Гайка
37		100-3514027	Кольцо опорное
38		100-3514030	Обойма
39		489306	Кольцо упорное
40		100-3514028	Кольцо
41		100-3514032	Поршень большой
42		100-3514033	Кольцо
43		100-3514034	Поршень малый
44		100-3514036	Пружина
45		100-3514049	Кольцо
46		100-3514040	Корпус нижний
47		305890	Шайба
48		201458	Болт
49		100-3514042	Корпус клапана
50		100-3514029	Кольцо
51		100-3514044	Окно выпускное
52		100-3514045	Корпус
53		100-3514048	Заклепка
54		100-3514046	Клапан
55		100-3514047	Шайба
56		489310	Кольцо упорное

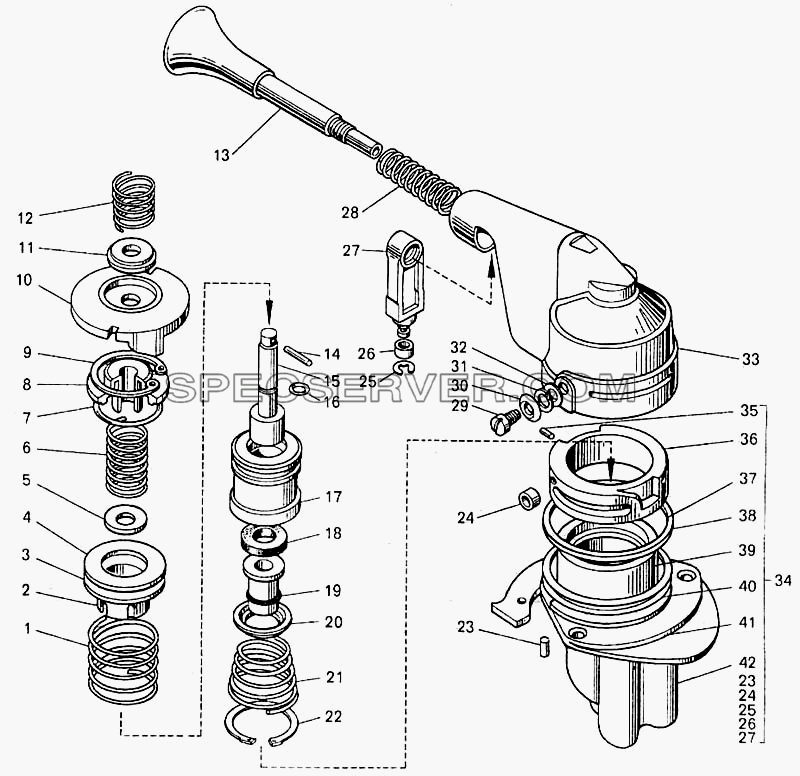

Кран тормозной с ручным управлением для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		100-3537046	Пружина
2		100-3537054	Корпус клапана
3		100-3537042	Тарелка пружины
4		100-3537095	Шайба
5		100-3537043	Шайба
6		100-3537048	Пружина
7		100-3537044	Кольцо
8		100-3537040	Направляющая
9		489301	Кольцо упорное
10		100-3537031	Колпачок
11		100-3537036	Шайба
12		100-3537038	Пружина
13		100-3537063	Рукоятка
14		484104	Штифт

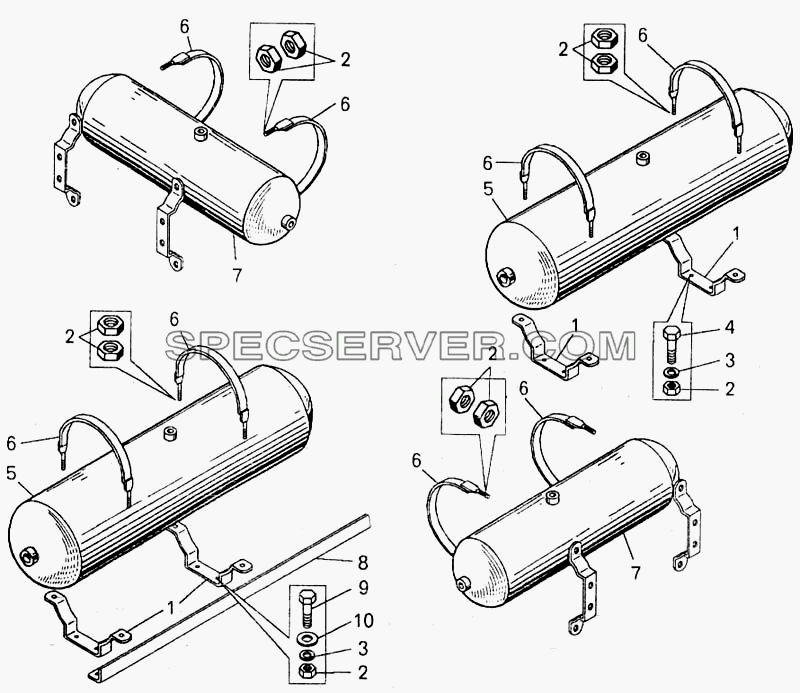

Установка ресиверов для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		540М-3513080	Кронштейн
2		250512	Гайка
3		252136	Шайба
4		201497	Болт
5		525-3513015-10	Ресивер в сборе
6		540М-3513038	Хомут крепления
7		7522-3513015	Ресивер
8		75483-3513138	Усилитель
9		201501	Болт
10		252039	Шайба
