BYD F3, BYD F3-R. Каталог запасных частей - часть 13



196

Рисунок 4-4-10.






Рисунок 4-4-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

1 BYDF3-5302135

Крепежный гнездовой
зажим

FIXED SEAT

2

По 1 с
левой и с
правой
стороны

2 BYDF3-5302119

Резиновая прокладка
декоративной накладки
левого крыла

RUBBER GASKET, INNER
TRIM PLATE, FRONT
DOOR, L

1

3 BYDF3-5302129

Резиновая прокладка
декоративной накладки
правого крыла

RUBBER GASKET, INNER
TRIM PLATE, FRONT
DOOR, R

1

4 BL0408

Крепежный зажим
декоративной накладки
правого крыла

FIXED CLAMP, INNER
TRIM PLATE, FRONT
DOOR,

2

По 1 с
левой и с
правой
стороны

5 BYDF3-5302115

Декоративная накладка
левого крыла

INNER TRIM PLATE,
FRONT DOOR, L

1



197



Рисунок 4-4-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

6 BYDF3-5302116

Декоративная накладка
правого крыла

INNER TRIM PLATE,
FRONT DOOR, R

1

7 BL0307

Крепежный зажим
нижней грязеотбойной
панели двигателя

FIXED CLAMP, LOWER
MUDGUARD, ENGINE

9

8 Q2756319+Q42263

Крепежный наборный
винт нижней
грязеотбойной панели
двигателя

SCREW, LOWER
MUDGUARD, ENGINE

6

9 BYDF3-5302114

Правая нижняя
грязеотбойная панель
двигателя

LOWER MUDGUARD,
ENGINE, R

1

10 BL3610

Зажим CLAMP  6



11 BYDF3-5302113

Левая нижняя
грязеотбойная панель
двигателя

LOWER MUDGUARD,
ENGINE, L





12 BYDF3-5302117

Заднее уплотнение
левого крыла

SEALED PANEL, FENDER,
L





13 BYDF3-5302118

Заднее уплотнение
правого крыла

SEALED PANEL, FENDER,
R





14 BYDF3-5302127

Пористый уплотнитель
задней уплотнительной
панели левого крыла

SPONGE WEATHERSTRIP,
SEALED PANEL, FENDER,
L





15 BYDF3-5302128

Пористый уплотнитель
задней уплотнительной
панели правого крыла

SPONGE WEATHERSTRIP,
SEALED PANEL, FENDER,
R





16 BYDF3-5302131

Резиновая заглушка
задней уплотнительной
панели левого крыла

RUBBER PLUG, SEALED
PANEL, FENDER, L

1

17 BYDF3-5302132

Резиновая заглушка
задней уплотнительной
панели правого крыла

RUBBER PLUG, SEALED
PANEL, FENDER, R

1





198

Рисунок 4-4-11.






Рисунок 4-4-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 Q2756319+Q42263

Наборный винт

COMBINATION
SCREW

4

По 2 с левой
и с правой
стороны

2 BL1409

Соединительный зажим
заднего бампера

CONNECTED CLAMP,
REAR BUMPER

1

Относится к
бамперу в
сборе

3 BYDF3-5402143

Левый задний малый
грязеотбойный щиток

REAR BAFFLE, L

1



4 BYDF3-5402144

Правый задний малый
грязеотбойный щиток

REAR BAFFLE, R

1



5 BL3610

Крепежный зажим 1
грязеотбойного щитка

CLAMP 1, MUDGUARD  4

По 2 с левой
и с правой
стороны

6 BYDF3-5402141

Левый задний малый
грязеотбойный щиток

REAR SMALL
MUDGUARD, L

1

7 BYDF3-5402142

Правый задний малый
грязеотбойный щиток

REAR SMALL
MUDGUARD, R

1



199



Рисунок 4-4-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

8 Q2735519+Q42255

Наборный винт

COMBINATION
SCREW

2

По 1 с левой
и с правой
стороны

9 BYDF3-5402145

Левая задняя
декоративная панель

REAR TRIM PLATE, L

1



10 BYDF3-5402146

Правая задняя
декоративная панель

REAR TRIM PLATE, R

1



11 BL4210

Крепежный зажим
декоративной панели

CLAMP, TRIM PLATE

2

По 1 с левой
и с правой
стороны

12 Q2735519+Q42248

Наборный винт

COMBINATION
SCREW

2

По 1 с левой
и с правой
стороны

13 BL4210

Крепежный зажим FIXED

CLAMP

2

По 1 с левой
и с правой
стороны

14 BL3610

Крепежный зажим FIXED

CLAMP

4

По 2 с левой
и с правой
стороны

15 Q2756319+Q42263

Наборный винт

COMBINATION
SCREW

4

По 2 с левой
и с правой
стороны

16 BYDF3-5402137

Левый передний малый
грязеотбойный щиток

FRONT SMALL
MUDGUARD, L

1

17 BYDF3-5402138

Правый передний малый
грязеотбойный щиток

FRONT SNALL
MUDGUARD, R

1



СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Рисунок 5-1.






Рисунок 5-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1 BYDF3-8100010

Система обогрева,
кондиционирования и
вентиляции с ручным
управлением в сборе

MANUAL HVAC ASSY

1



2 BYDF3-8123001

Главный воздуховод MAIN

DUCT

1



3 BYDF3-8123002

Воздуховод обдува
передних стекол

DUCT, FRONT DEFROSTER

1



4 BYDF3-8123003

Воздуховод переднего
обдува

FRONT AIR DUCT

1



5 BYDF3-8121010

Крышка впускного
отверстия вентиляции

CAP, AIR INLET VENT





6 BYDF3-8123006

Правый верхний
напольный воздуховод

UPPER AIR DUCT, FLOOR, R  1



7 BYDF3-8123008

Правый напольный
воздуховод

AIR DUCT, FLOOR, R

1



8 BYDF3-8123007

Левый напольный
воздуховод

AIR DUCT, FLOOR, L

1



9 BYDF3-8123005

Левый верхний
напольный воздуховод

UPPER AIR DUCT, FLOOR, L  1







201

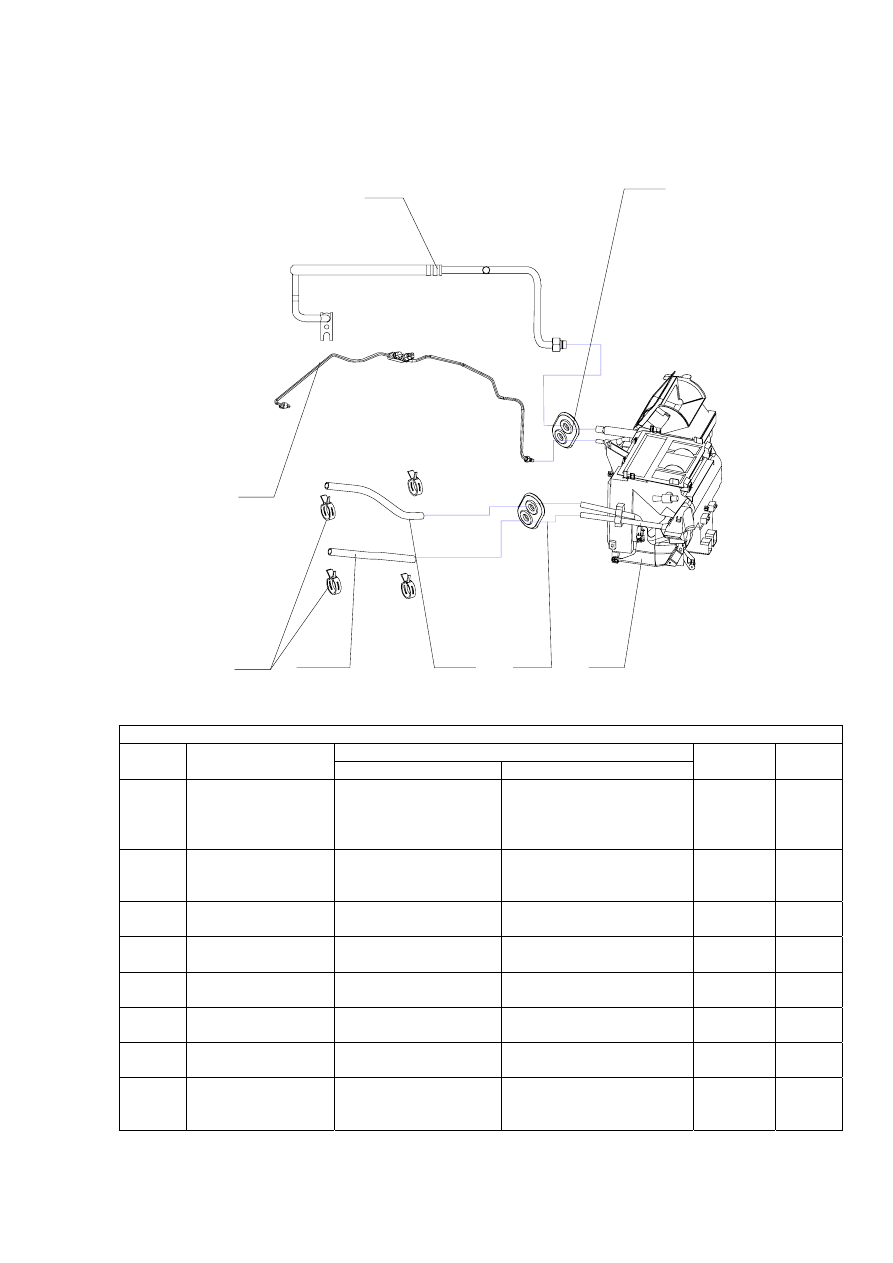

Рисунок 5-2.


8

7

6

4

3

2

1

5





Рисунок 5-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-8100010

Система обогрева,
кондиционирования и
вентиляции с ручным
управлением в сборе

MANUAL HVAC ASSY

1



2 BYDF3-8123211

Резиновое кольцо
отверстия для водяной
трубки обогревателя

RUBBER RING, HEATER
WATER PIPE

1

3 BYDF3-8123111

Впускной водяной
шланг обогревателя

WATER INLET HOSE,
HEATER

1

4 BYDF3-8123112

Выпускной водяной
шланг обогревателя

WATER OUTLET HOSE,
HEATER

1

5 Q673B21

Стальной листовой
пружинный хомут

SPRING SNAP RING

4



6 BYDF3-8108030

Выпускной шланг
конденсора в сборе

EXHAUST HOSE ASSY,
CONDENSER

1

7 BYDF3-8108010

Впускной шланг
конденсора в сборе

SUCTION HOSE ASSY,
CONDENSER

1

8 BYDF3-8108011

Резиновое кольцо
отверстия для трубки
конденсора

RUBBER RING,
CONDENSER PIPE

1





202

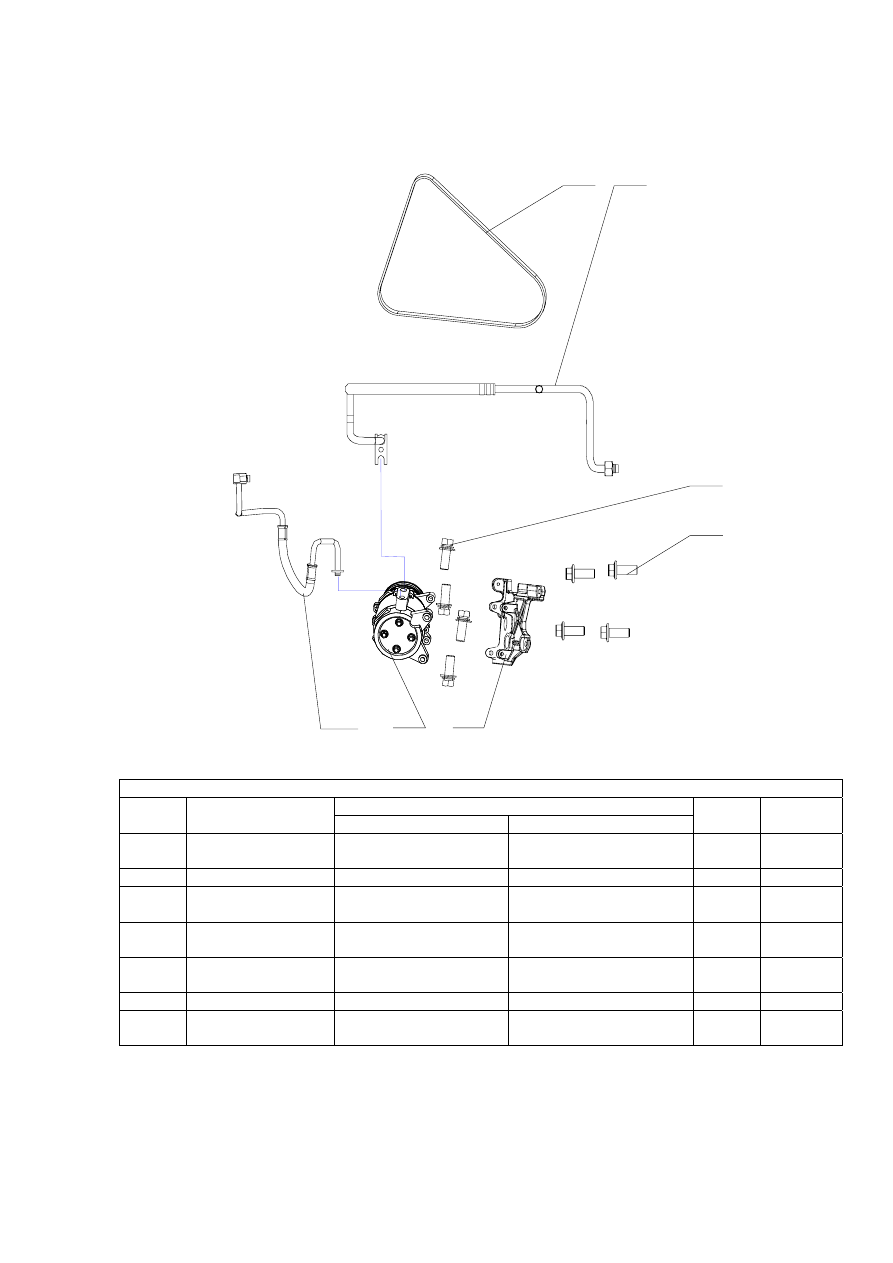

Рисунок 5-3.


3

2

1

4

5

6

7





Рисунок 5-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1 BYDF3-8103011

Кронштейн
компрессора

COMPRESSOR
BRACKET

1



2 BYDF3-8103010

Компрессор в сборе COMPRESSOR

ASSY 1

3 BYDF3-8108020

Выпускной шланг
компрессора в сборе

EXHAUST HOSE ASSY,
COMPRESSOR

1

4 BYDF3-8103013

Приводной ремень
компрессора

COMPRESSOR BELT

1

5PK1090

5 BYDF3-8108010

Впускной шланг
компрессора в сборе

SUCTION HOSE ASSY,
COMPRESSOR

1

6 Q1461035

Наборный болт

COMBINATION BOLT

4

P=1.25

7 Q1811025

Болт с шестигранной
фланцевой головкой

FLANGE BOLT

4

P=1.25





203

Рисунок 5-4.


8

7

4

3

2

1

5

6





Рисунок 5-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-8108020

Выпускной шланг
компрессора в сборе

EXHAUST HOSE ASSY,
COMPRESSOR

1

2 BYDF3-8105011

Монтажный винт
конденсора

MOUNTED BOLT

2



3 BYDF3-8105012

Патрон фильтра осушителя  FILTER CORE, DRYER





4 BYDF3-8105010

Конденсор в сборе CONDENSER

ASSY

1

5 BYDF3-8105022

Резиновая прокладка
нижнего кронштейна
вентилятора конденсора

CUSHION, LOWER
BRACKET, CONDENSER
FAN

2

6 BYDF3-8105020

Вентилятор конденсора в
сборе

CONDENSER FAN ASSY  1



7 BYDF3-8105021

Резиновая прокладка
верхнего кронштейна
вентилятора конденсора

CUSHION, UPPER
BRACKET, CONDENSER
FAN

2

8 BYDF3-8108030

Выпускной шланг
конденсора в сборе

EXHAUST HOSE ASSY,
CONDENSER

1





204

Рисунок 5-5.


6

5

4

3

2

1

7

8

9





Рисунок 5-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-8108010

Впускной шланг
компрессора в сборе

SUCTION HOSE ASSY,
COMPRESSOR

1

2 BYDF3-8108030

Выпускной шланг
конденсора в сборе

EXHAUST HOSE ASSY,
CONDENSER

1

3 BYDF3-8108033

Кронштейн
переключателя
давления

BRACKET, PRESSURE
SWITCH

1

4 BYDF3-8108039

Трехпозиционный
переключатель
давления

THREE-STATE
PRESSURE SWITCH

1

5 BYDF3-8108031

Пластмассовый зажим
магистрали

PLASTIC CLASP, PIPE

1



6 BYDF3-8108034

Кронштейн зажима
магистрали

BRACKET, PLASTIC
CLASP

1

7 BYDF3-8108035

Кронштейн кабельной
шины

BRACKET, WIRING
HARNESS

1

8 BYDF3-8108014

Крепежный зажим
магистрали

FIXED CLAMP, PIPE

1



9 BYDF3-8108013

Кронштейн впускного
шланга компрессора в
сборе

BRACKET, SUCTION
PIPE, CONDENSER

1





205

Рисунок 5-6.


4

3

2

1





Рисунок 5-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-8100116

Кронштейн сеточного
фильтра

BRACKET, STRAINER

1



2 BYDF3-8101020

Нагнетатель BLOWER

1



3 BYDF3-8100110

Корпус нагнетателя в
сборе

HOUSING ASSY,
BLOWER

1



4 BYDF3-8121001

Сеточный фильтр STRAINER

1





206

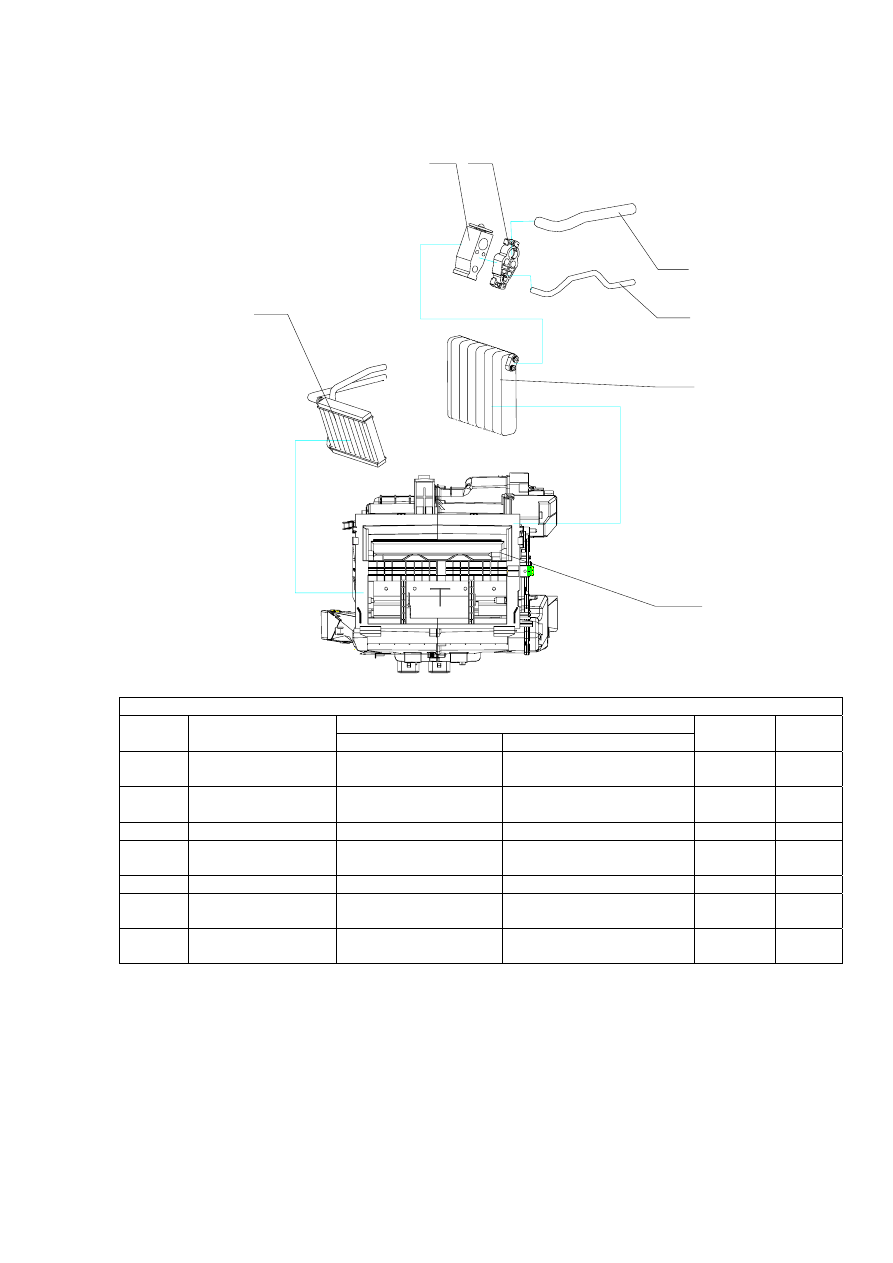

Рисунок 5-7.


1

2

3

4

5

6 7





Рисунок 5-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-8108050

Выпускная трубка
испарителя

OUTLET PIPE,
EVAPORATOR

1

2 BYDF3-8108040

Впускная трубка
испарителя

INLET PIPE,
EVAPORATOR

1

3 BYDF3-8107000

Испаритель EVAPORATOR 1



4 BYDF3-8100120

Корпус испарителя в
сборе

HOUSING ASSY,
EVAPORATOR

1

5 BYDF3-8101010

Нагнетатель HEATER

1



6 BYDF3-8107002

Расширительный
клапан

EXPANSION VALVE

1



7 BYDF3-8100127

Крепежный зажим в
сборе

FIXED CLIP ASSY

1







207

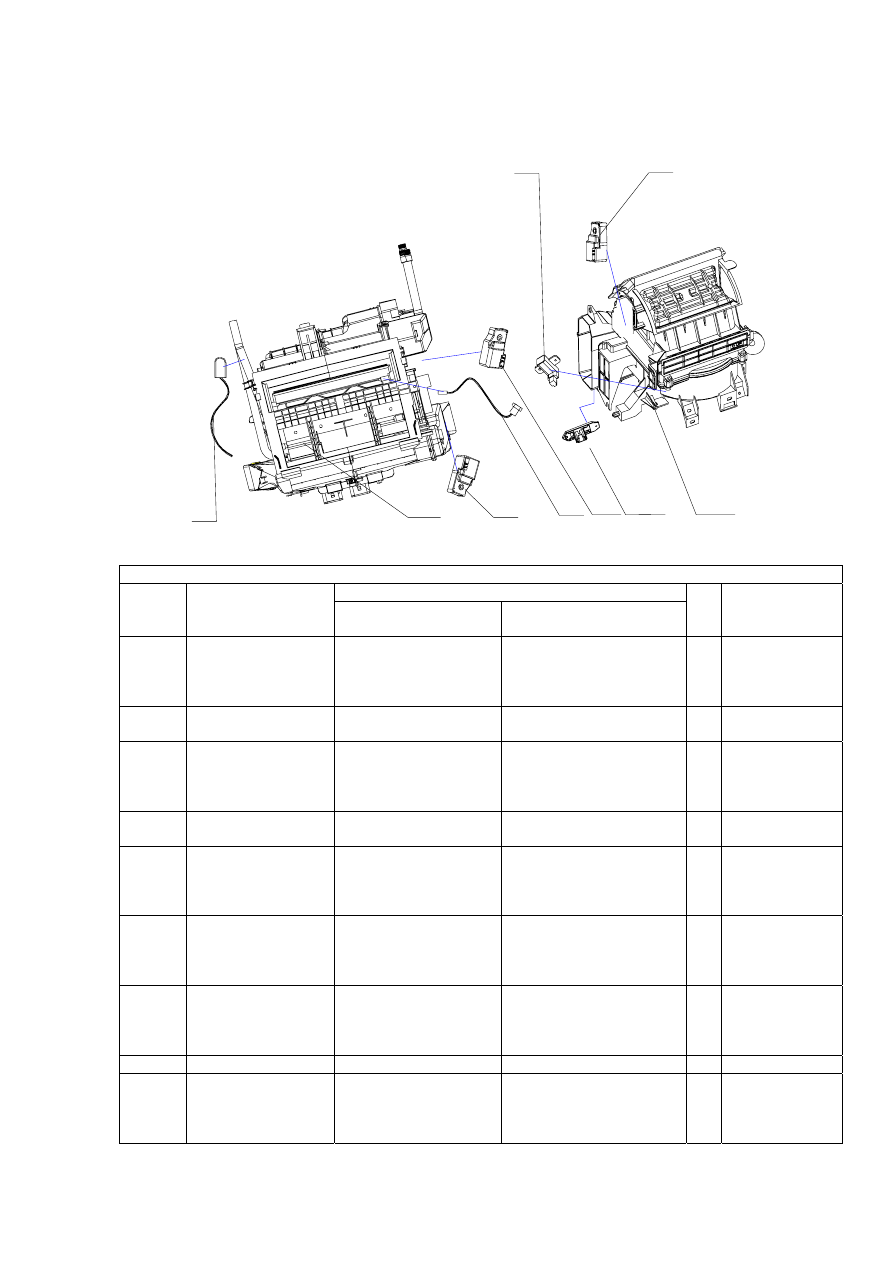

Рисунок 5-8.


4 3

2

1

5

6

7

8

9





Рисунок 5-8

Наименование

№

Номер части

На русском языке

На английском языке

Ко
л-
во

Примечание

1 BYDF3-8100110B

Корпус нагнетателя в
сборе

HOUSING ASSY,
EVAPORATOR

1

Автоматическая
система
кондициониров
ания

2 BYDF3-3744400

Регулировочный
резистор нагнетателя

AJDUSTING
RESISTANCE, BLOWER





3 BYDF3-3745400B

Сервопривод
переключения
режимов обдува

SERVO MOTOR, AIR
FLOWER SELECTOR

1

Автоматическая
система
кондициониров
ания

4 BYDF3-8114600

Датчик температуры
испарителя

TEMPERATURE
SENSOR, EVAPORATOR  1

5 BYDF3-3745200B

Сервопривод
регулировки
температуры обдува

SERVO MOTOR,
TEMPERATURE
SELECTOR

1

Автоматическая
система
кондициониров
ания

6 BYDF3-8100120B

Корпус испарителя в
сборе

HOUSING ASSY,
EVAPORATOR

1

Автоматическая
система
кондициониров
ания

7 BYDF3-8114800B

Датчик температуры
жидкости в
обогревателе

WATER TEMPERATURE
SENSOR

1

Автоматическая
система
кондициониров
ания

8 BYDF3-7906200B

Фильтр помех NOISE

FILTER



9 BYDF3-3745200B

Сервопривод
переключения
режимов циркуляции
воздуха внутри салона

SERVO MOTOR, AIR
INTAKE SELECTOR

1

Автоматическая
система
кондициониров
ания
