BYD F3, BYD F3-R. Каталог запасных частей - часть 11



164

Рисунок 4-2-12.



Рисунок 4-2-12

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Приме
чание

1 BYDF3-6808010

Подголовник переднего кресла в
сборе



HEADREST ASSY, FRONT
PASSENGER SEAT

1

2 BYDF3-6900010

Переднее пассажирское кресло в
сборе



FRONT PASSENGER SEAT
ASSY

1

3 Q1401030

Наборный болт



COMBINATION BOLT

4



4 BYDF3-6802104

Правый наружный щиток
переднего пассажирского кресла



OUTER SHIELD, FRONT
PASSENGER SEAT, R

1

5 BYDF3-6902103

Ручка регулировки положения
спинки переднего
пассажирского кресла



RECLINING ADJUSTER
HANDLE, FRONT
PASSENGER SEAT

1

6 BYDF3-6902101

Левый наружный щиток
переднего пассажирского кресла



OUTER SHIELD, FRONT
PASSENGER SEAT, L

1

7

GB845-85-
ST4.8×16-C-H

Самоконтрящий винт с головкой
с вырезом под крестовидную
отвертку



CROSSED HEAD SELF-
TAPPING SCREW

1

8 BYDF3-6902113

Щиток внутренней опоры
скользящей направляющей
сиденья переднего
пассажирского кресла



INNER SHIELD, TRACK,
FRONT PASSENGER SEAT

1

9 BYDF3-6802119  Зажим крепления щитка



CLIP, INNER SHIELD,
TRACK, FRONT PASSENGER
SEAT

1

10 BYDF3-6902118

Щиток задней внутренней
опоры скользящей
направляющей сиденья
переднего пассажирского кресла



REAR INNER SHIELD,
TRACK, FRONT PASSENGER
SEAT

1

11 BYDF3-6802115

Щиток передней внутренней
опоры скользящей
направляющей сиденья
переднего кресла



FRONT INNER SHIELD,
TRACK, FRONT PASSENGER
SEAT

1

12 BYDF3-6804152

Ручка регулировки
горизонтального положения
сиденья переднего кресла



TRACK SLIDE HANDLE,
FRONT PASSENGER SEAT

1





165

Рисунок 4-2-13.1.






Рисунок 4-2-13.1 («Комфорт», «Респект», «Флагман»)

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-7008010

Подголовник заднего кресла
в сборе



HEADREST ASSY, REAR
SEAT

2

2 BYDF3-7005060

Большая спинка кресла в
сборе



LARGER SEATBACK ASSY  1



3 BYDF3-7005070

Малая спинка кресла в сборе SMALL SEATBACK ASSY

1



4 BYDF3-7006100

Левый подлокотник в сборе



ARMREST ASSY, L

1



5 BYDF3-7006200

Правый подлокотник в
сборе



ARMREST ASSY, R

1



6 Q1400616

Крепежный болт



FIXED BOLT

2



7 BYDF3-7006300

Центральный подлокотник в
сборе



MIDDLE ARMREST ASSY

1



8 BYDF3-7005027

Кожух кронштейна
подлокотника



BRACKET SHELL,
ARMREST

1

9 BYDF3-7006011

Болт кронштейна
центрального подлокотника



BOLT, BRACKET, MIDDLE
ARMREST

1

10 BYDF3-7003100

Подушка сиденья заднего
кресла в сборе



REAR SEAT CUSHION
ASSY

1

11 BYDF3-7000110

Зажим крепления сиденья
заднего кресла в сборе



CLIP SEAT, REAR SEAT
CUSHION

2

12 BYDF3-7007111

Боковая соединительная
пластина спинки заднего
кресла



SIDE CONNECTED PLATE,
REAR SEATBACK

2

13 BYDF3-7007120

Центральная
соединительная пластина
спинки заднего кресла



MIDDLE CONNECTED
PLATE COMP REAR
SEATBACK

1

14 BYDF3-7000113

Болт с фланцевой головкой
бокового кронштейна



FLANGE BOLT

2



15

GB/T16674.1-2004
M8*20

Болт с шестигранной
фланцевой головкой



HEX-BOLT FLANGE

4



16 Q1401030STF2P1.

25

Крепежный болт



FIXED BOLT

2







166

Рисунок 4-2-13.2.






Рисунок 4-2-13.2 («Эконом»)

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1

BYDF3-
7005100C

Спинка заднего кресла в
сборе



REAR SEATBACK ASSY

1



2 BYDF3-7006100

Левый подлокотник в
сборе



ARMREST ASSY, L

1



3 BYDF3-7006200

Правый подлокотник в
сборе



ARMREST ASSY, R

1



4 BYDF3-7003100

Подушка сиденья заднего
кресла в сборе



REAR SEAT CUSHION
ASSY

1

5 BYDF3-7000110

Зажим крепления сиденья
заднего кресла в сборе



CLIP SEAT, REAR SEAT
CUSHION

2

6 BYDF3-7000113

Болт с фланцевой
головкой бокового
кронштейна



FLANGE BOLT

2



7

Q1401030STF2P
1.25

Крепежный болт



FIXED BOLT

1



8 Q1400616

Крепежный болт



FIXED BOLT

2







167

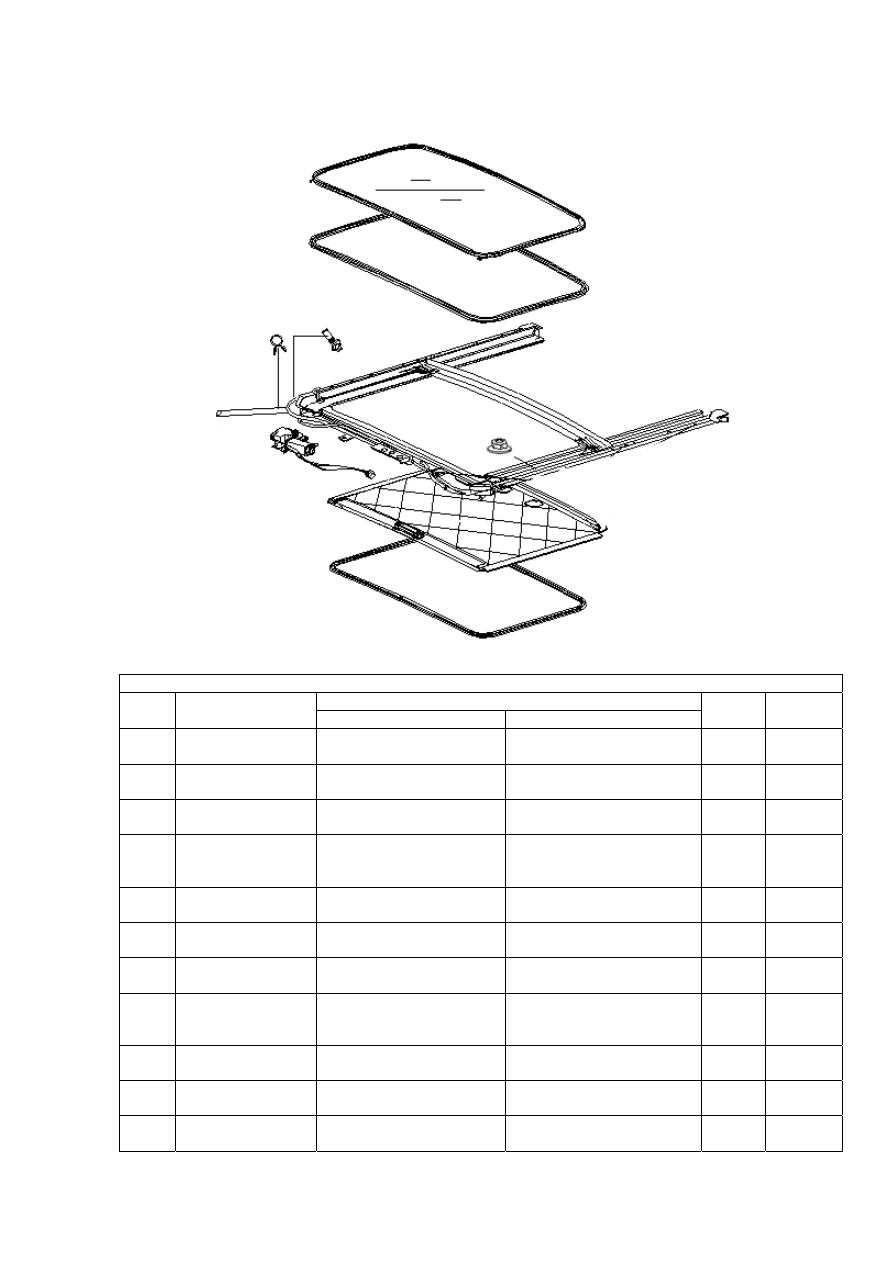

Рисунок 4-2-14.






Рисунок 4-2-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-5703150B

Сдвижное стекло
потолочного люка в сборе



SUNROOF GLASS ASSY

1



2 BYDF3-5703130B

Уплотнитель потолочного
люка



WEATHERSTRIP, SUN
ROOF

1

3 BYDF3-5703110B

Рама потолочного люка в
сборе



FRAME, SUN ROOF

1



4 BYDF3-

3746900B

Электропривод
потолочного люка с
кронштейном в сборе



MOTOR & BRACKET
ASSY, SUN ROOF

1

5 BYDF3-5703120B

Щиток потолочного люка
в сборе



SHIELD, SUN ROOF

1



6 BYDF3-5703125B

Уплотнитель щитка
потолочного люка



WEATHERSTRIP, SHIELD,
SUN ROOF

1

7 BYDF3-5703162B

Водоотводная трубка
потолочного люка



WATER OUTLET PIPE,
SUN ROOF

4

8 BYDF3-5703163B

Пружинный зажим
водоотводной трубки
потолочного люка



CLIP, WATER OUTLET
PIPE, SUN ROOF

4

9 BYDF3-5703161B

Водоотводное отверстие
потолочного люка



WATER OUTLET VENT,
SUN ROOF

2

10 BYDF3-5703160B

Водоотводная трубка
потолочного люка в сборе



WATER OUTLET PIPE
ASSY

4

11 Q32006

Шестигранная фланцевая
гайка



HEX-BOLT FLANGE

6





ЭЛЕМЕНТЫ ВНУТРЕННЕЙ ОТДЕЛКИ САЛОНА

Рисунок 4-3-1.






Рисунок 4-3-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-5702123

Задняя теплоизоляционная
прокладка крыши



REAR HEAT
INSULATING CUSHION,
ROOF

1

«Эконом» и
«Комфорт»

2 BYDF3-5702122

Центральная
теплоизоляционная
прокладка крыши



MIDDLE HEAT
INSULATING CUSHION,
ROOF

1

«Эконом» и
«Комфорт»

3 BYDF3-5702121

Передняя теплоизоляционная
прокладка крыши



FRONT HEAT
INSULATING CUSHION,
ROOF

1

«Эконом» и
«Комфорт»

BYDF3-5702010

4

BYDF3-5702010C

Внутренний щиток крыши в
сборе



SHIELD ASSY, ROOF

1



5 BYDF3-5702119

Монтажный винт



INSTALLATED SCREW

6



6 BYDF3-5702118

Потолочная ручка



ASSIST GRIP

3



7 BL1706

Потолочный крепежный
зажим



FIXED CLAMP, ROOF

3







169

Рисунок 4-3-2.








Рисунок 4-3-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во  Примечание

1 BYDF3-5702118

Потолочная ручка



ASSIST GRIP

3



2 BYDF3-5702119

Монтажный винт



INSTALLATED SCREW

6



1 «Флагман»

3 BL1706

Потолочный
крепежный зажим



CLIP, ROOF

3 «Респект»

BYDF3-5702010A

4

BYDF3-5702010B

Внутренний щиток
крыши в сборе



SHIELD ASSY, ROOF

1



5 BYDF3-5702117B

Гнездо держателя
задней
солнцезащитной
шторки



CLIP HOLDER, REAR
SUN VISOR

2





170

Рисунок 4-3-3.






Рисунок 4-3-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

4

1 BL2008

Крепежный зажим



FIXED CLIP

1

«Эконом
»

2 BYDF3-5602117

Коврик полки задней
двери



MAT, REAR WINDOW
SHELF

1

Отсутст
вует в
«Эконом
»

3 BL0608

Зажим крепления
щитка



CLAMP 3

Отсутст
вует в
«Флагма
н»

BYDF3-5602110
BYDF3-5602110A
BYDF3-5602110B

4

BYDF3-5602110C

Верхний щиток
полки задней двери в
сборе



UPPER SHIELD, REAR
WINDOW SHELF

1

5 BYDF3-5602112

Передний щиток
багажного отсека



FRONT SHIELD,
LUGGAGE
COMPARTMENT

1

6 BL1908B

Зажим крепления
щитка



MOUNTED CLAMP,
SHIELD

3






171

Рисунок 4-3-4.




Рисунок 4-3-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1

BYDF3-
5311118

Винт L14 типа F с головкой с
вырезом под крестовидную
отвертку с опорной поверхностью



CROSSED HEAD SCREWL14
F-TYPE

2

2 BL0607

Монтажный зажим верхней части
приборной панели



MOUNTED CLAMP, UPPER
INSTRUMENT PANEL

3

3

BYDF3-
5305130

Левый крепежный кронштейн
поперечной балки приборной
панели в сборе



FIXED BRACKET COMP,
MEMBER, INSTRUMENT
PANEL, L

1

4

BYDF3-
5311115

Крепежная гайка



FIXED NUT

4



5 Q1840816  Крепежный болт



FIXED SCREW

10



6

BYDF3-
5305140

Правый крепежный кронштейн
поперечной балки приборной
панели в сборе



FIXED BRACKET COMP,
MEMBER, INSTRUMENT
PANEL, R

1

7

BYDF3-
5305114

Растяжка поперечной балки
приборной панели



TENSION ROD, MEMBER,
INSTRUMENT PANEL

1

8

BYDF3-
5311152

Крепежная гайка M6



FIXED NUT M6

2



9

BYDF3-
5305120

Сварная поперечная балка каркаса
приборной панели в сборе



MEMBER ASSY,
INSTRUMENT PANEL

1

10

BYDF3-
5305150

Опора поперечной балки
приборной панели



SUPPORT ROD COMP,
MEMBER, INSTRUMENT
PANEL

1

11 Q32008

Гайка



NUT 1





172



Рисунок 4-3-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

12 BL0506

Крепежный зажим 1
приборной панели

FIXED CLAMP

2



13 BYDF3-5311151

Наборный винт

COMBINATION SCREW   3



14 BYDF3-5311126

Пружинный крепежный
зажим 3

FIXED CLAMP

2



15 BL0606

Крепежный зажим 2
приборной панели

FIXED CLAMP

2



16 Q1400616  Болт SCREW

2



17 Q2706319

Самоконтрящий винт с
шестигранной фланцевой
головкой

HEX-SCREW FLANGE

1







173

Рисунок 4-3-6.



Рисунок 4-3-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

1 BL4208

Пластмассовая квадратная гайка PLASTIC

NUT

1

2 BL2608

Зажим крышки высокочастотного
малого динамика в двери

CLAMP, ALT SPEAKER
COVER, DOOR

1

3 BYDF3-6102111

Крышка высокочастотного малого
динамика в левой передней двери

ALT SPEAKER COVER,
FRONT DOOR, L

1

4 BYDF3-6102112

Крышка высокочастотного малого
динамика в правой передней двери

ALT SPEAKER COVER,
FRONT DOOR, R

1

BYDF3-6102100

5

BYDF3-6102100B

Щиток левой передней боковой
двери в сборе

TRIM PANEL ASSY, FRONT
DOOR, L

1

BYDF3-6102200

6

BYDF3-6102200B

Щиток правой передней боковой
двери в сборе

TRIM PANEL ASSY, FRONT
DOOR, R

1

7 Q2714816

Монтажный винт дверной ручки MOUNTED

SCREW

2

8 BYDF3-6102149

Заглушка монтажного винта гнезда
дверной ручки

PLUG, SCREW HANDLE
HOLDER

2

9 Q2723516

Винт гнезда подлокотника
передней боковой двери

SCREW, HANDRAIL
HOLDER, FRONT DOOR

2

10 BYDF3-6102141

Гнездо подлокотника левой
передней двери

HANDRAIL HOLDER,
FRONT DOOR, L

1

11 BYDF3-6102142

Гнездо подлокотника правой
передней двери

HANDLE HOLDER, FRONT
DOOR, R

1

12 BYDF3-6107130

Уплотнительная пластина левой
передней двери в сборе

SEALING CUSHION,
FRONT DOOR, L

1

13 BYDF3-6107140

Уплотнительная пластина правой
передней двери в сборе

SEALINGCUSHION, FRONT
DOOR, R

1

14 BL2508

Крепежный зажим щитка передней
двери

FIXED CLAMP

8



BYDF3-6105150

15

BYDF3-6105150C

Внутренняя ручка левой боковой
двери

INNER HANDLE ASSY,
DOOR, L

1

BYDF3-6105160

16

BYDF3-6105160C

Внутренняя ручка правой боковой
двери

INNER HANDLE ASSY,
DOOR, R

1





174

Рисунок 4-3-7.



Рисунок 4-3-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

1 BL4208

Пластмассовая квадратная гайка PLASTIC

NUT

1

2 BYDF3-6207123

Крышка динамика в задней
боковой двери

COVER, SPEAKER, REAR
DOOR

2

BYDF3-6202100

3

BYDF3-6202100B

Щиток левой задней боковой
двери в сборе

TRIM PANEL ASSY, REAR
DOOR, L

1

BYDF3-6202200

4

BYDF3-6202200B

Щиток правой задней боковой
двери в сборе

TRIM PANEL ASSY, REAR
DOOR, R

1

5 Q2714816

Монтажный винт дверной ручки MOUNTED

SCREW

2

6 BYDF3-6102149

Заглушка монтажного винта
гнезда дверной ручки

PLUG, SCREW HANDLE
HOLDER

2

7 Q2723516

Винт гнезда подлокотника задней
боковой двери

SCREW, HANDRAIL, REAR
DOOR

2

8 BYDF3-6202141

Гнездо подлокотника левой задней
двери

HANDRAIL HOLDER, REAR
DOOR, L

1

9 BYDF3-6202142

Гнездо подлокотника правой
задней двери

HANDRAIL HOLDER, REAR
DOOR, R

1

10 BL2508

Крепежный зажим щитка задней
двери

FIXED CLAMP

7

7*2

11 BYDF3-6207130

Уплотнительная пластина левой
задней двери в сборе

WEATHERSTRIP ASSY,
REAR DOOR, L

1

12 BYDF3-6207140

Уплотнительная пластина правой
задней двери в сборе

SEALINGCUSHION, REAR
DOOR, R

1

BYDF3-6105150

13

BYDF3-6105150C

Внутренняя ручка левой боковой
двери

SEALINGCUSHION, REAR
DOOR, L

1

BYDF3-6105160

14

BYDF3-6105160C

Внутренняя ручка правой боковой
двери

INNER HANDLE ASSY,
DOOR, R

1





175

Рисунок 4-3-8.



Рисунок 4-3-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1 BYDF3-5608115

Коврик крышки багажного
отсека

CUSHION, LUGGAGE
COMPARTMENT

1

2 BYDF3-5608122

Левый угловой малый коврик
багажного отсека

SMALL CUSHION, LUGGAGE
COMARTMENT, L

1

3 BYDF3-5608117

Левый коврик багажного отсека

CUSHION, LUGGAGE
COMARTMENT, L

1

4 BL1806

Зажим коврика багажного отсека CLAMP

11



5 BYDF3-5608121

Коврик багажного отсека

FLOOR CUSHION,
LUGGAGE COMARTMENT

1

6 BL2305

Зажим коврика крышки
багажного отсека

CLAMP 11



7 BYDF3-5608128

Левая и правая трапецеидальная
задняя угловая подкладка

TRAPEZIFORM CUSHION
PAD, LUGGAGE
COMARTMENT, L/R

2

8 BYDF3-5608110

Левая задняя угловая крышка
багажного отсека

SMALL COVER, LUGGAGE
COMARTMENT, L

1

9 BYDF3-5608130

Крышка запасного колеса в
сборе

COVER, SPARE WHEEL

1



10 BYDF3-5608120

Правая задняя угловая крышка
багажного отсека

COVER ASSY, BOOT BACK, R  1



11 BYDF3-5608118 Правый коврик багажного отсека  FELD PAD, BOOT, R

1



12 BYDF3-5608123

Правый угловой малый коврик
багажного отсека

SMALL COVER, LUGGAGE
COMARTMENT, R

1

13 BYDF3-5602111 Подножка задней обвязки

PEDAL, REAR RAIL

1







176

Рисунок 4-3-9.






Рисунок 4-3-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

1 BYDF3-5402113

Верхний щиток левой
передней стойки

UPPER PANEL, “A”PILLAR, L  1



2 BYDF3-5402114

Верхний щиток правой
передней стойки

UPPER PANEL, “A”PILLAR,
R

1

3 BL1008

Крепежный зажим 1 щитка
передней стойки

FIXED CLAMP 1, UPPER
PANEL, “A”PILLAR

2

4 BL1108

Крепежный зажим 2 щитка
передней стойки

FIXED CLAMP 2, UPPER
PANEL, “A”PILLAR

2

5 BYDF3-5402171

Лицевая панель верхнего
регулировочного механизма
левого ремня безопасности

COVER, ADJUSTOR, UPPER
SAFETY BELT, L

1

6 BYDF3-5402172

Лицевая панель верхнего
регулировочного механизма
правого ремня безопасности

COVER, ADJUSTOR, UPPER
SAFETY BELT, R

1

7 BYDF3-5402131

Внутренний вкладыш левой
боковой внутренней панели

FRONT INNERPAD, TRIM
SHIELD, L

1

8 BYDF3-5402132

Внутренний вкладыш
правой боковой внутренней
панели

FRONT INNERPAD, TRIM
SHIELD, R

1



177



Рисунок 4-3-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

9 BYDF3-5402123

Верхний щиток левой
центральной стойки

UPPER PANEL, “B”PILLAR, L  1



10 BYDF3-5402124

Верхний щиток правой
центральной стойки

UPPER PANEL, “B”PILLAR, R  1



11 BYDF3-5402133

Внутренний вкладыш левой
задней внутренней панели

REAR INNERPAD, TRIM
SHIELD, L

1

12 BYDF3-5402134

Внутренний вкладыш
правой задней внутренней
панели

REAR INNERPAD, TRIM
SHIELD, R

1

13 BYDF3-5402125

Верхний щиток левой
задней стойки

UPPER PANEL, “C”PILLAR, L  1



14 BYDF3-5402126

Верхний щиток правой
задней стойки

UPPER PANEL, “C”PILLAR, R  1



15 BYDF3-5402155

Внутренний коврик щитка
задней стойки

INNER CUSHION, PANEL,
“C”PILLAR

2

16 BL1208

Зажим крепления щитка
задней стойки

CLAMP, PANEL, “C”PILLAR

14



17 BYDF3-5402117

Щиток порога левой задней
двери

PEDAL, DOORSILL, REAR
DOOR, L

1

18 BYDF3-5402118

Щиток порога правой
задней двери

PEDAL, DOORSILL, REAR
DOOR, R

1

19 BYDF3-5402121

Нижний щиток левой
центральной стойки

LOWER PANEL, “B”PILLAR,
L

1

20 BYDF3-5402122

Нижний щиток правой
центральной стойки

LOWER PANEL, “B”PILLAR,
R

1

21 BYDF3-5402115

Щиток порога левой
передней двери

PEDAL, DOORSILL, FRONT
DOOR, L

1

22 BYDF3-5402116

Щиток порога правой
передней двери

PEDAL, DOORSILL, FRONT
DOOR, R

1

23 BYDF3-5403112  Пружинный зажим

SNAP RING

2



24 BL0909

Крепежный зажим нижнего
щитка передней стойки

FIXED CLAMP, LOWER
PANEL, "A" PILLAR

2

25 BYDF3-5402111

Нижний щиток левой
передней стойки

LOWER PANEL, "A" PILLAR,
L

1

26 BYDF3-5402112

Нижний щиток правой
передней стойки

LOWER PANEL, "A" PILLAR,
R

1

27 BYDF3-5402127



Зажимная манжета
кабельной шины левой
центральной стойки

WIRING HARNESS CLAMP,
“B”PILLAR, L

1

28 BYDF3-5402128



Зажимная манжета
кабельной шины правой
центральной стойки

WIRING HARNESS CLAMP,
“B”PILLAR, R

1

29 BYDF3-5302111

  Левая подножка водителя

DRIVER’S REST PEDAL

1



30 BYDF3-5302139

Крепежный зажим левой
подножки водителя

FIXED CLIP, DRIVER’S REST
PEDAL

2





178

Рисунок 4-3-10.


1

2

3

4

2

3

4





Рисунок 4-3-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

1 BYDF3-8210100  Коврик в сборе CARPET

ASSY

1



2 BL3507

Передний левый крепежный
зажим коврика

FIXED CLAMP, CARPET, FL  2



3 BL3410

Передний правый крепежный
зажим коврика

FIXED CLAMP, CARPET, FR  1



4 BL3307

Задний крепежный зажим
коврика

REAR FIXED CLIP,
CARPET

2





179

Рисунок 4-3-11.


19

16/18

8

4

5

22

1

2

3

16

15

12

11

8

9

18
19

17

21
22

5

7

6

10

13

4

26

25

24

23

27

14

20





Рисунок 4-3-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

BYDF3-5305227

1

BYDF3-530522B

Заглушка панели рычага
переключения передач

PLUG, SHIFTING PLATE

3



BYDF3-5305213

2

BYDF3-5305213B

Панель рычага
переключения передач

SHIFTING PLATE

1



BYDF3-5305490

3

BYDF3-5305490B

Панель рычага
переключения передач в
сборе

SHIFTING PLATE COMP

1



4 BYDF3-5311117

Винт L16 типа C с головкой
с вырезом под
крестовидную отвертку с
опорной поверхностью

CROSSED HEAD SCREW
L16 C-TYPE

4

5 Q2203595

Самоконтрящий винт SCREW

1

6 BYDF3-5305226

Пружина наружной панели
крышки переднего
держателя для чашки

SPRING, OUTER PANEL,
COVER, FRONT CUP
HOLDER

1

7 BYDF3-5305470

Крышка переднего
держателя для чашки в
сборе

COVER COMP, FRONT
CUP HOLDER

1

8 Q2203513

Монтажный винт
пружинного открывающего
механизма центрального
вещевого ящика

MOUNTED SCREW,
SWITCH MECHANISM

2
