BYD F3, BYD F3-R. Каталог запасных частей - часть 12



180



Рисунок 4-3-11

№

Номер части

Наименование

Кол-во

Примеч
ание

9 BYDF3-5305440

Пружинный открывающий
механизм центрального
вещевого ящика в сборе

SWITCH MECHANISM
SUB-ASSY, CONSOLE
BOX

1

10 BYDF3-5305460

Нижняя крышка верхнего
малого центрального
вещевого ящика в сборе

MIDDLE LAYER ASSY,

1



11 BYDF3-5305419

Пружина нижнего зажима
открывающего механизма
крышки верхнего малого
центрального вещевого
ящика

SPRING, SWITCH,
GLOVE BOX

1

12 BYDF3-5305418

Нижний зажим открыва-
ющего механизма крышки
верхнего малого централь-
ного вещевого ящика

CLAMP HOLDER,
SWITCH, GLOVE BOX

1

13 BYDF3-5305450

Верхняя крышка верхнего
малого центрального
вещевого ящика в сборе

 UPPER COVER ASSY,
GLOVE BOX

1

14 BYDF3-5305400 Центральная консоль в сборе CENTRAL TUNNEL ASSY  1



15 BYDF3-5305420

Верхний откидной шарнир
центрального вещевого
ящика в сборе

HINGE SUB-ASSY,
CONSOLE BOX

1

16 Q2203516A

Монтажный винт верхнего
откидного шарнирного
механизма центрального
вещевого ящика в сборе

MOUNTED SCREW,
HINGE, CONSOLE BOX

2

17 BYDF3-5305430

Нижний откидной шарнир
центрального вещевого
ящика в сборе

HINGE SUB-ASSY,
CONSOLE BOX

1

18 Q2203516A

Монтажный винт нижнего
откидного шарнирного
механизма центрального
вещевого ящика в сборе

MOUNTED SCREW,
HINGE, CONSOLE BOX

2

19 Q2204816

Монтажный винт нижнего
откидного шарнирного
механизма центрального
вещевого ящика в сборе

MOUNTED SCREW,
HINGE, CONSOLE BOX

2

20 BYDF3-5305410

Верхний малый
центральный вещевой ящик
в сборе

UPPER GLOVE BOX
ASSY

1

21 BYDF3-5305339

Внутренний коврик
центрального вещевого
ящика

INNER CUSHION,
CONSOLE BOX

1

22 Q1400625

Монтажный болт MOUNTED

SCREW

2



23 BYDF3-5305216

Задний щиток центральной
консоли

REAR SHIELD,
CENTRAL TUNNEL

1

24 BYDF3-8203120 Задняя пепельница в сборе

REAR ASHTRAY SUB-
ASSY

1

25 BYDF3-5305215

Перегородка переднего
держателя для чашки

SEPARATOR, FRONT
CUP HOLDER

3

26 BYDF3-5305480

Крышка рычага
стояночного тормоза в
сборе

COVER COMP PARKING
BRAKE HANDLE

1

27 BYDF3-5305211

Щиток центральной
консоли

SHIELD, CENTRAL
TUNNEL

1





181

Рисунок 4-3-12.


1

2

3

1

4

5

6

1

3

6





Рисунок 4-3-12

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во   Примечание

1 BL0613

Крепежный зажим C
теплоизоляции передней
обвязки кузова

FIXED CLAMP C, HEAT
INSULATOR, FRONT
RAIL

4

2 BYDF3-5310112

Теплоизоляция двигательного
отсека

HEAT INSULATOR,
CABLE

1

3 BL0612

Крепежный зажим B
теплоизоляции передней
обвязки кузова

FIXED CLAMP B, HEAT
INSULATOR, FRONT
RAIL

5

4 BYDF3-5310120

Теплоизоляция передней
обвязки кузова в сборе

HEAT INSULATOR ASSY,
FRONT RAIL

1

5 BYDF3-5310110

Теплоизоляция
вспомогательной приборной
панели в сборе

HEAT INSULATOR ASSY,
SECOND INSTRUMENT
PANEL

1

6 BL5108

Крепежный зажим
теплоизоляции
вспомогательной приборной
панели в сборе

FIXED CLAMP, HEAT
INSULATOR, SECOND
INSTRUMENT PANEL

2





182

Рисунок 4-3-13.


26

19

1

2

3

4

5

6

9

10

11

12

25

24

20

21

22

18

15

16

17

14

13

8

7

23

17

20

22

14

11

9

20





Рисунок 4-3-13

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1 BYDF3-5305218  Левая передняя заглушка

FRONT PLUG, L

1



2 BYDF3-5305250

Левый дефлектор обдува
стекол

DEFROSTING VENT, L

1



3 BYDF3-5305233

Заглушка проема проектора
спидометра

PLUG, VEHICLE SPEED
PROJECTION
INSTRUMENT

1

4 BYDF3-5305210

Верхний щиток приборной
панели в сборе

SHIELD SUB-ASSY,
INSTRUMENT PANEL
UPPER

1

5 BYDF3-5305260

Правый дефлектор обдува
стекол

DEFROSTING VENT, R

1



BYDF3-5305280

6

BYDF3-5305280B

Правый дефлектор в сборе

VENT SUB-ASSY, R

1



7 BYDF3-5305239

Нижний щиток приборной
панели

LOWER SHIELD,
INSTRUMENT PANEL

1

BYDF3-5305310
BYDF3-5305310A
BYDF3-5305310B

8

BYDF3-5305310C

Центральный дефлектор в
сборе

CENTRAL VENT SUB-
ASSY

1

9 BL0609

Крепежный зажим
центрального дефлектора

FIXED CLAMP, CENTRAL
VENT

2



183



Рисунок 4-3-13

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

10 BYDF3-5305229

Лицевая панель
комбинированного блока
приборов

COVER, INSTRUMENT
PANEL

1

11 BL4008

Зажим лицевой панели
комбинированного блока
приборов

COVER
CLAMPINSTRUMENT
PANLE

1

BYDF3-5305270

12

BYDF3-5305270B

Левый дефлектор в сборе

VENT SUB-ASSY, L

1



13 BYDF3-5305354

Замок правого вещевого
ящика

LOCK CLAMP, GLOVE
BOX, R

1

14 BYDF3-5311118  Соединительный винт

MOUNTED SCREW

1



15 BYDF3-5305340

Правый вещевой ящик в
сборе

GLOVE BOX ASSY, R

1



16 BYDF3-5305360

Ограничительная растяжная
пневматическая пружина
крышки правого вещевого
ящика в сборе

LIMIT PNEUMATICPULL
SPRING ASSY, GLOVE
BOX, R

1

17 Q2215513

Наборный самоконтрящий
винт

SCREW 1



18 BYDF3-5305380

Лицевая панель
регулировочного блока
системы
кондиционирования с
ручным управлением

AIR CONDITIONER
PANEL SUB-ASSY

1

BYDF3-8203110

19

BYDF3-8203110B

Передняя пепельница в
сборе

FRONT ASHTRAY SUB-
ASSY

1

20 BL0607

Крепежный зажим лицевой
панели регулировочного
блока системы
кондиционирования

FIXED CLAMP, AIR
CONDITIONER PANEL

4

21 BYDF3-5305513

Нижний щиток колеса
рулевого управления

LOWER SHIELD,
STEERING WHEEL

1

22 Q2215516

Наборный самоконтрящий
винт

SCREW 2



23 BYDF3-5305380B

Лицевая панель
регулировочного блока
автоматической системы
кондиционирования

AUTO AIR CONDITIONER
ADJUSTING PANEL ASSY

1

24 BYDF3-5305259  Левый малый вещевой ящик  GLOVE BOX, L

1



25 BYDF3-5305269

Замковая пружинная
пластина левого малого
вещевого ящика

LOCK SPRING, GLOVE
BOX, L

1

26 BYDF3-5305300

Нижний щиток приборной
панели в сборе

LOWER SHIELD ASSY,
INSTRUMENT PANEL

1





184

Рисунок 4-3-14.







Рисунок 4-3-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1 BYDF3-5402150

Левое и правое
вентиляционные
отверстия заднего
бампера в сборе

VENT ASSY, REAR
BUMPER, R/L

2



ЭЛЕМЕНТЫ НАРУЖНОЙ ОТДЕЛКИ

Рисунок 4-4-1.






Рисунок 4-4-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-2803113

Левый соединительный
кронштейн переднего бампера

BRACKET, FRONT
BUMPER, L

1

2 BL1510

Крепежный зажим 2 переднего
бампера

CLAMP 2, FRONT
BUMPER

2

Правый и
левый,
симметрично

3

Q2735519+Q4225
5

Наборный винт

COMBINATION
SCREW

2

Правый и
левый,
симметрично

4 BYDF3-2803111  Передний бампер FRONT

BUMPER

1



5 BYDF3-2803210

Левая передняя
противотуманная фара
(декоративная накладка) в сборе

FRONT FOG LAMP
ASSY ( DECORATION),
L

1

Правый и
левый,
симметрично

6

Q2756325+Q4226
3

Наборный винт

COMBINATION
SCREW

6

7 Q31206

Пружинная гайка B-образной
пластины

B-TYPE NUT

2

Правый и
левый,
симметрично



186



Рисунок 4-4-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

8 BYDF3-2803220

Правая передняя
противотуманная фара
(декоративная накладка) в сборе

FRONT FOG LAMP
ASSY ( DECORATION),
R

1

Правый и
левый,
симметрично

9 BYDF3-2803214

Соединительный крепежный
зажим

 FIXED CLIP

2

Правый и
левый,
симметрично

10 GB845-85

Самоконтрящий винт с плоской
головкой с вырезом под
крестовидную отвертку

CROSSED HEAD
SCREW

2

Правый и
левый,
симметрично

11 BYDF3-2803114

Правый соединительный
кронштейн переднего бампера

BRACKET, FRONT
BUMPER, R

1

Правый и
левый,
симметрично

12 BYDF3-2807111  Болт M6 с резиновой головкой

RUBBER HEAD BOLT
M6

2

Правый и
левый,
симметрично

13 BYDF3-8401111  Решетка радиатора GRILLE,

RADIATOR

1



14 BYDF3-3921011

Фирменный знак на решетке
радиатора

BYD LOGO

1



15 BL1409

Крепежный зажим 1 переднего
бампера

CLAMP 1, FRONT
BUMPER

1

16 BL1610

Крепежная зажимная втулка
переднего бампера

FIXED CLIP, FRONT
BUMPER

6





187

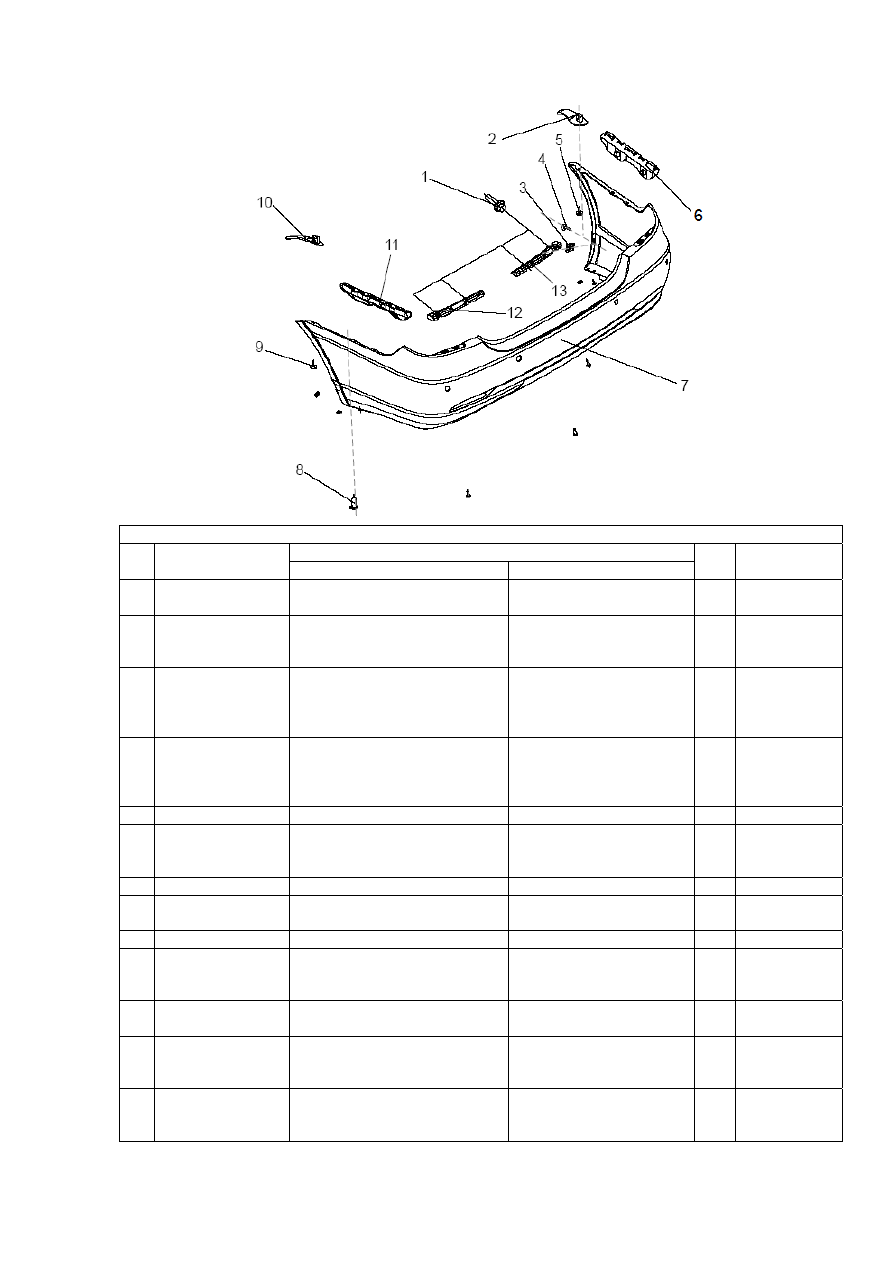

Рисунок 4-4-2.



Рисунок 4-4-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 Q1860616

Болт с шестигранной
фланцевой головкой

FLANGE BOLT

4



2 BYDF3-2807114

Правое соединительное гнездо
заднего бампера

CONNECTED BRACKET,
REAR BUMPER, R.

1

Правый и
левый,
симметрично

3 BYDF3-2804129

Крепежный пружинный зажим
заднего бампера

FIXED CLAMP, REAR
BUMPER

4

По 2 шт. с
правой и с
левой
стороны

4

Q2756319+Q4226
3

Наборный винт COMBINATION

SCREW

4

По 2 шт. с
правой и с
левой
стороны

5 Q2754219+Q42242

Наборный винт COMBINATION

SCREW

1



6 BYDF3-2804114

Правое монтажное соединение
заднего бампера

CONNECTED PART,
REAR BUMPER , R

1

Правый и
левый,
симметрично

7 BYDF3-2804111  Задний бампер REAR

BUMPER

1



8 BL1409

Соединительный зажим 2
заднего бампера

CLAMP, REAR BUMPER

4



9 Q2754219+Q42242

Наборный винт COMBINATION

SCREW

1



10 BYDF3-2807113

Левое соединительное гнездо
заднего бампера

CONNECTED BRACKET,
REAR BUMPER, L

1

Правый и
левый,
симметрично

11 BYDF3-2804113

Левое монтажное соединение
заднего бампера

CONNECTED PART,
REAR BUMPER , L

1

12 BYDF3-2804117

Левое соединение заднего
бампера с задней обвязкой

CONNECTED PART,
REAR RAIL, REAR
BUMPER , L

1

13 BYDF3-2804118

Правое соединение заднего
бампера с задней обвязкой

CONNECTED PART,
REAR RAIL, REAR
BUMPER , R

1





188

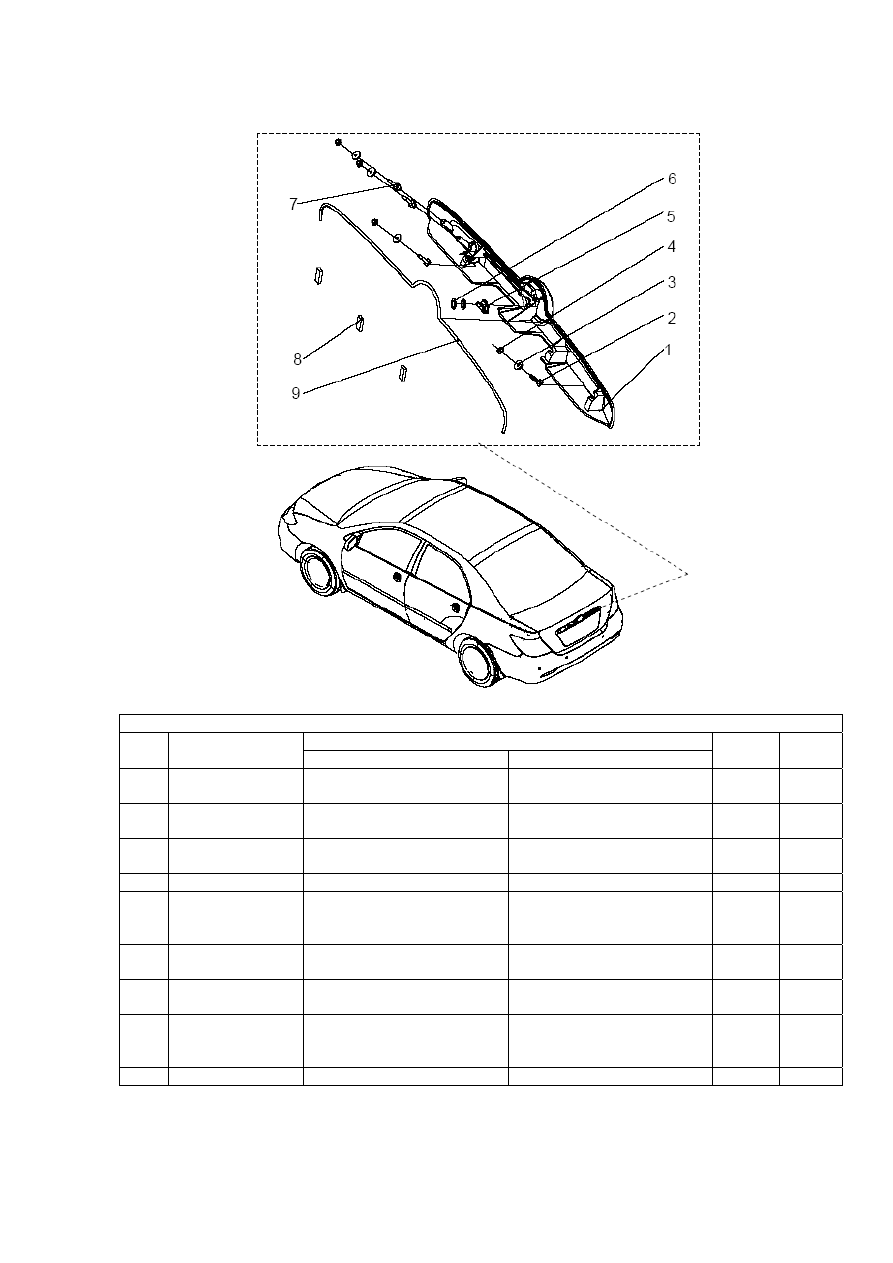

Рисунок 4-4-3.






Рисунок 4-4-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-5604317

Крышка подсветки
номерного знака

COVER, LICENSE PLATE
LIGHT

1

2 BYDF3-5609115

Крепежный болт A крышки
подсветки номерного знака

FIXED BOLT A, COVER,
LICENSE PLATE LIGHT

2 M5×18

3 BYDF3-5609114

Малая тыльная подкладка
монтажного гнезда

CUSHION 4



4 Q32005

Монтажная гайка MOUNTED

NUT 4



5 BL2112

Центральный монтажный
зажим крышки подсветки
номерного знака

CENTRAL MOUNTED
CLAMP, LICENSE PLATE
LIGHT COVER

1

6 BYDF3-5609112

Подкладка центрального
монтажного зажима

CUSHION, CENTRAL
MOUNTED CLAMP

1

7 BYDF3-5609116

Крепежный болт B крышки
подсветки номерного знака

FIXED BOLT B, COVER,
LICENSE PLATE LIGHT

2 M5×16

8 BYDF3-5604318

Изолирующая подкладка в
месте установки номерного
знака

INSULATOR PAD,
LICENSE PLATE

3

9 BYDF3-5604321

Кольцевое уплотнение SEAL

RING

1





189

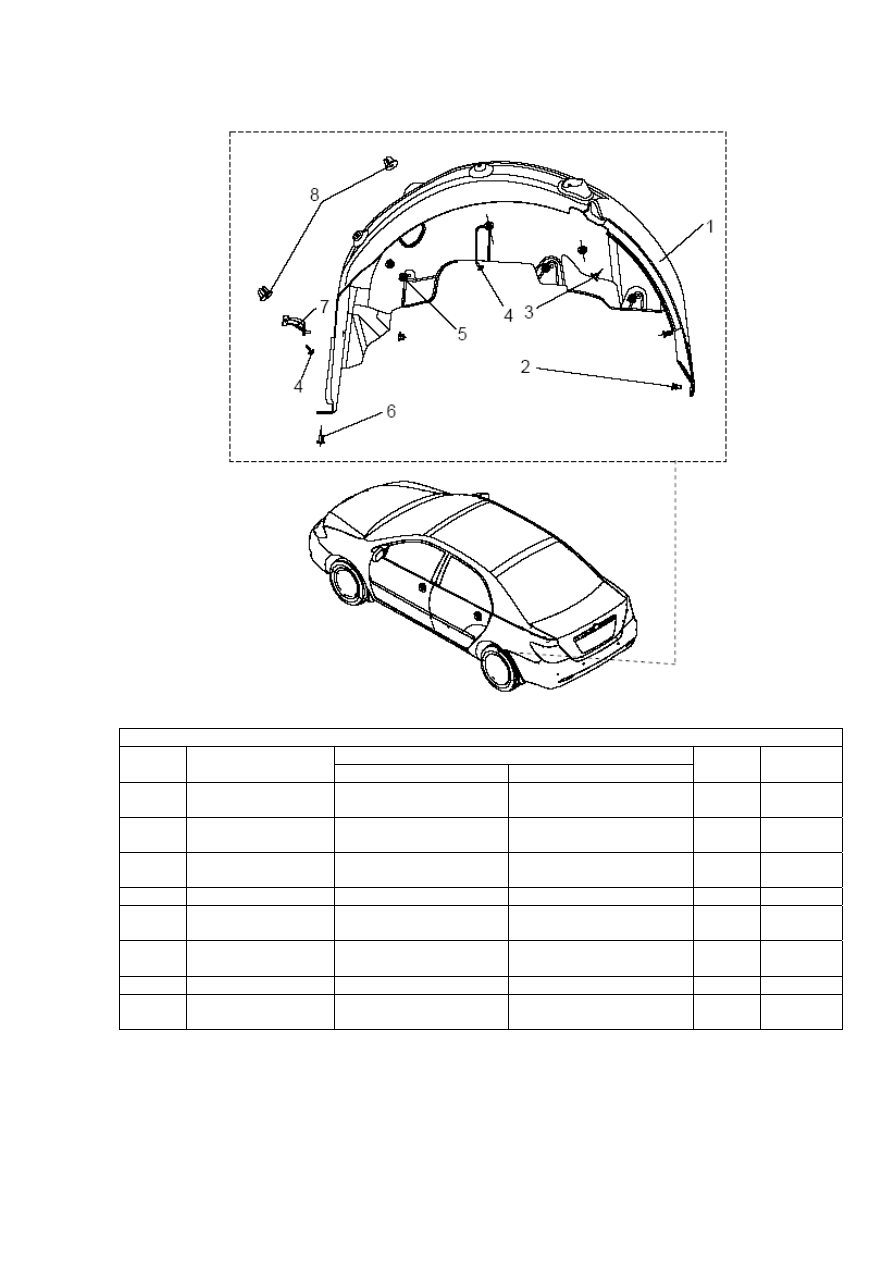

Рисунок 4-4-4.






Рисунок 4-4-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-3102111

Грязеотбойный щиток
левого переднего колеса

FRONT MUDGUARD, L

1



2 BL3610

Крепежный зажим 1
грязеотбойного щитка

CLAMP 1, MUDGUARD

4



3 Q2756319+Q42263

Наборный винт COMBINATION

SCREW

1



4 BL3707

Крепежный зажим 2
грязеотбойного щитка

CLAMP 2, MUDGUARD

7



5 BYDF3-3102212

Крепежный зажим
нижнего поперечного
щитка

CLAMP, LOWER CROSS
BAFFLE

2

6 BYDF3-3102113

Левый нижний
поперечный щиток

LOWER CROSS BAFFLE,
L

1

7 Q1400620

Крепежный наборный
болт нижнего
поперечного щитка

BOLT, LOWER CROSS
BAFFLE

2

8 BYDF3-3102211

Крепежная стальная
пластина нижнего
поперечного щитка

STEEL PANEL, LOWER
CROSS BAFFLE

1

9 Q37106

Приваренная гайка WELDED

NUT

2





190

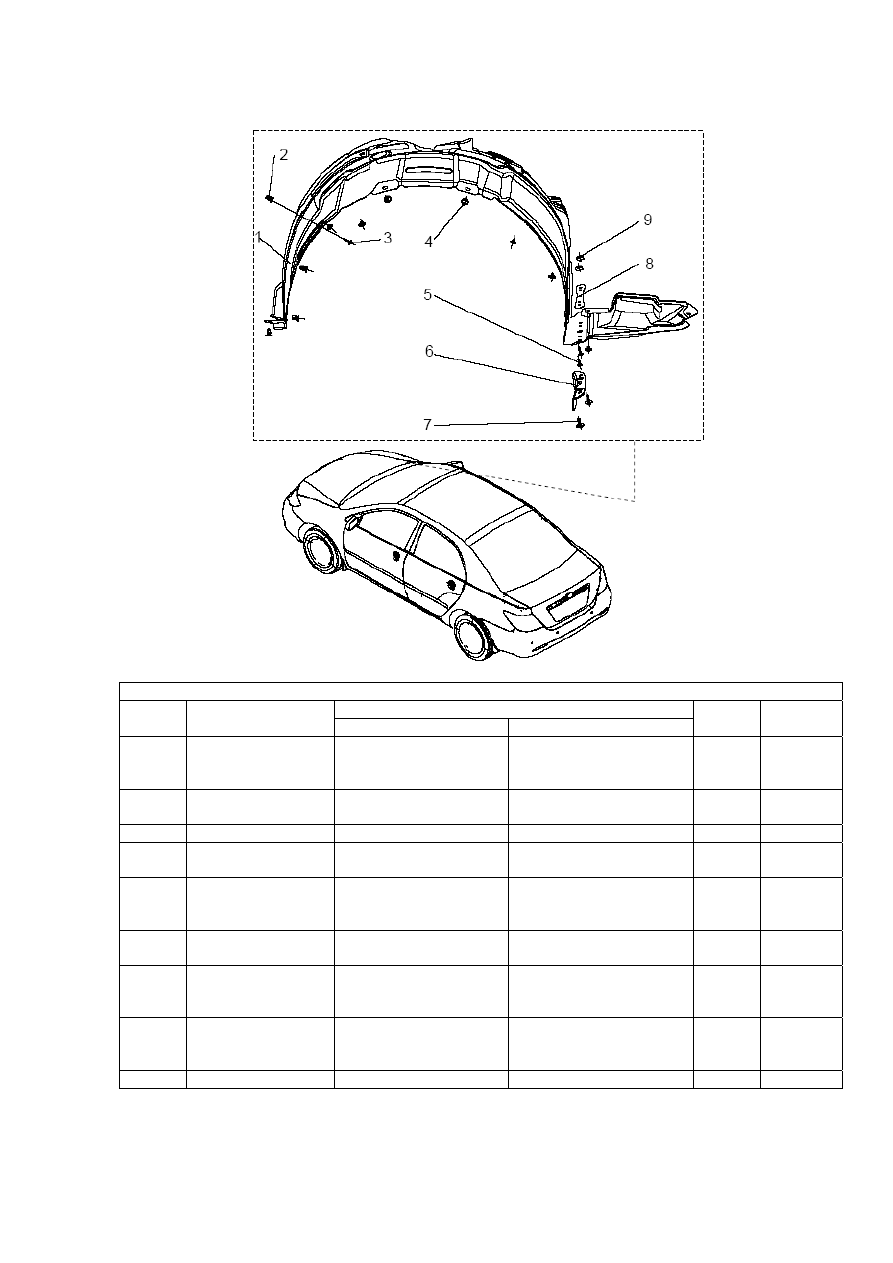

Рисунок 4-4-5.






Рисунок 4-4-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1 BYDF3-3102112

Грязеотбойный щиток
правого переднего
колеса

FRONT MUDGUARD, R

1



2 BL3610

Крепежный зажим 1
грязеотбойного щитка

CLAMP 1, MUDGUARD

4



3 Q2756319+Q42263

Наборный винт COMBINATION

SCREW

1



4 BL3707

Крепежный зажим 2
грязеотбойного щитка

CLAMP 2, MUDGUARD

7



5 BYDF3-3102212

Крепежный зажим
нижнего поперечного
щитка

FIXING CLAMP, LOWER
CROSS BAFFLE

2

6 BYDF3-3102114

Правый нижний
поперечный щиток

LOWER CROSS BAFFLE,
R

1

7 Q1400620

Крепежный наборный
болт нижнего
поперечного щитка

BOLT, LOWER CROSS
BAFFLE

2

8 BYDF3-3102211

Крепежная стальная
пластина нижнего
поперечного щитка

STEEL PANEL, LOWER
CROSS BAFFLE

1

9 Q37106

Приваренная гайка WELDED

NUT

2





191

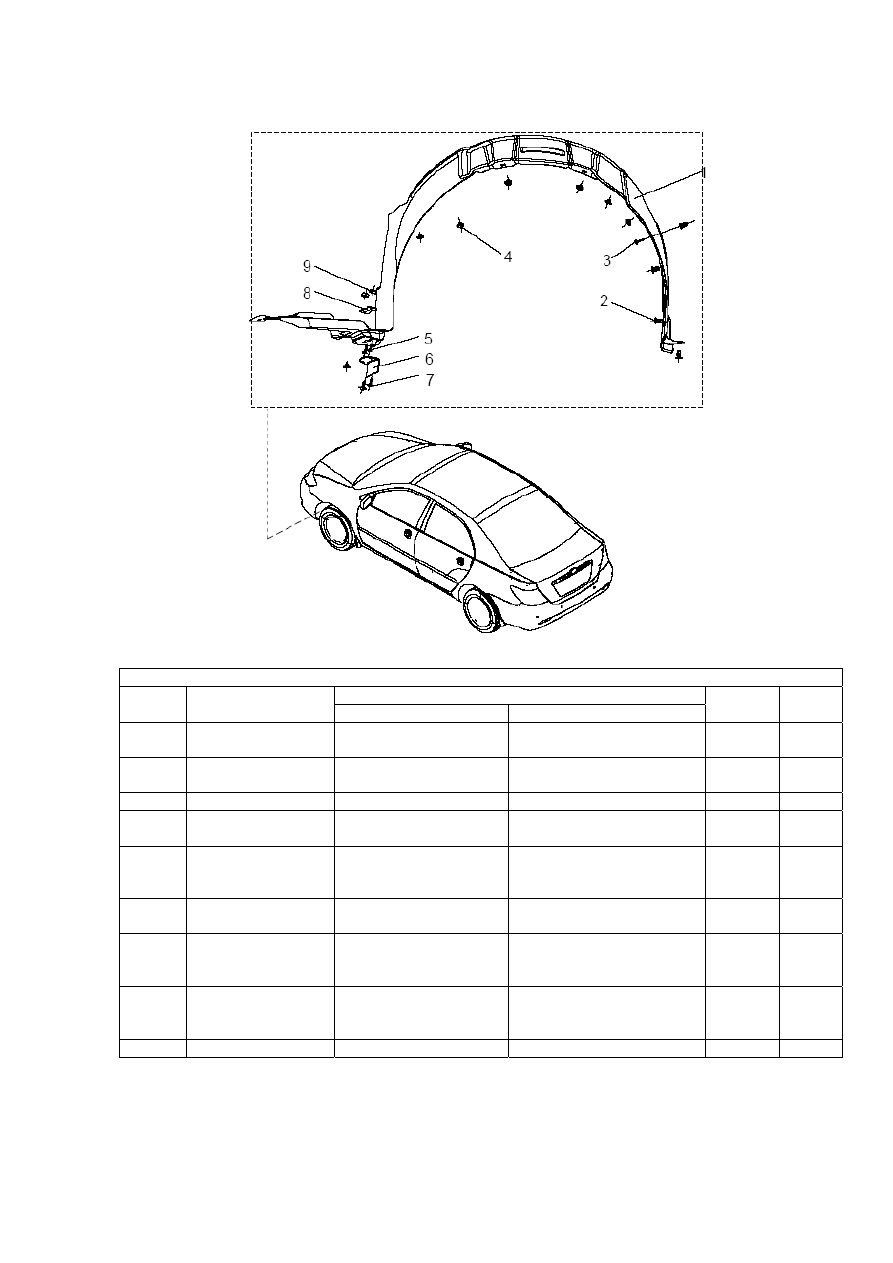

Рисунок 4-4-6.






Рисунок 4-4-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1

BYDF3-3102115

Грязеотбойный щиток
левого заднего колеса

REAR MUDGUARD, L

1



2

BL3610

Крепежный зажим 1
грязеотбойного щитка

CLAMP 1, MUDGUARD

2



3

BL4107

Крепежный зажим 2
грязеотбойного щитка

CLAMP  6, MUDGUARD

1



4 Q2735519+Q42255

Наборный винт COMBINATION

SCREW

2



5

BL3806

Крепежный зажим 3
грязеотбойного щитка

CLAMP 3, MUDGUARD

7



6

BL4009

Крепежный зажим 4
грязеотбойного щитка

CLAMP 5, MUDGUARD

1



7 BYDF3-3102215

Крепежный кронштейн FIXED

BRACKET

1



8 BL4210

Зажим

CLAMP, REAR
MUDGUARD

2





192

Рисунок 4-4-7.






Рисунок 4-4-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1

BYDF3-3102116

Грязеотбойный щиток
правого заднего колеса

REAR MUDGUARD , R

1



2

BL3610

Крепежный зажим 1
грязеотбойного щитка

CLAMP 1, MUDGUARD

2



3

BL4107

Крепежный зажим 6
грязеотбойного щитка

CLAMP  6, MUDGUARD

1



4

BL3806

Крепежный зажим 3
грязеотбойного щитка

CLAMP 3, MUDGUARD

8



5

BL4009

Крепежный зажим 5
грязеотбойного щитка

CLAMP  5, MUDGUARD

1







193

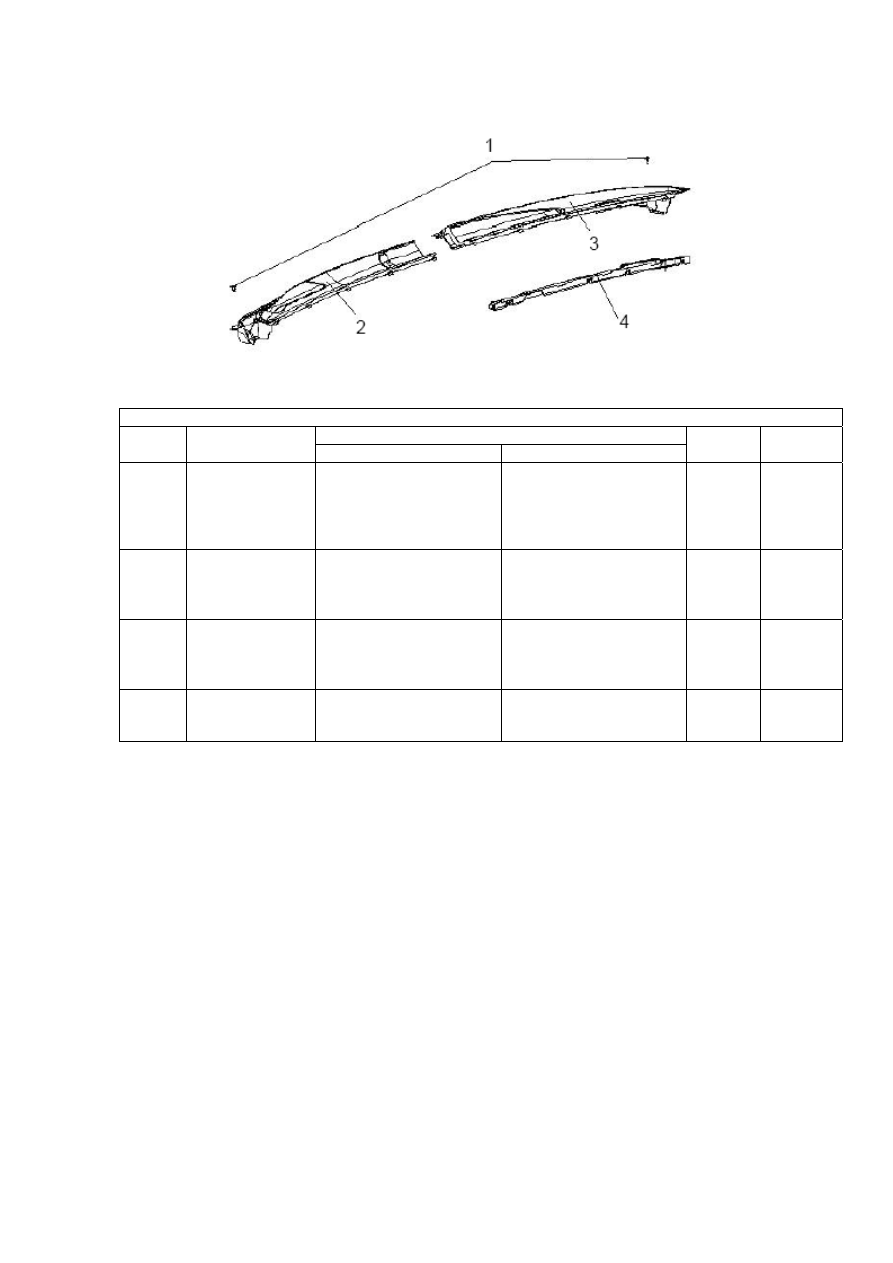

Рисунок 4-4-8.






Рисунок 4-4-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1 BL3111

Крепежный зажим
накладки нижней
поперечной балки рамы
переднего ветрового
стекла

FIXED CLAMP, VENT
GRILLE

2

По 1 с
левой и с
правой
стороны

2 BYDF3-5201110

Левая накладка нижней
поперечной балки рамы
переднего ветрового
стекла в сборе

VENT GRILLE ASSY, L

1



3 BYDF3-5201120

Правая накладка нижней
поперечной балки рамы
переднего ветрового
стекла в сборе

VENT GRILLE ASSY, R

1



4 BYDF3-5302112

Нижний водосток
переднего ветрового
стекла

LOWER LAUNDER,
FRONT WINDSHIELD

1





194

Рисунок 4-4-9.





Рисунок 4-4-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

1 BYDF3-6102173

Металлическая наружная
декоративная накладка левой
передней двери

OUTER TRIM METALLIC
STRIP, FRONT DOOR, L

1

2 BYDF3-6102174

Металлическая наружная
декоративная накладка правой
передней двери

OUTER TRIM METALLIC
STRIP, FRONT DOOR, R

1

3 BYDF3-6102171

Наружная декоративная полоска
левой передней двери

OUTER TRIM STRIP,
FRONT DOOR, L

1

4 BYDF3-6102172

Наружная декоративная полоска
правой передней двери

OUTER TRIM STRIP,
FRONT DOOR, R

1

5 BYDF3-6202173

Металлическая наружная
декоративная накладка левой
задней двери

OUTER TRIM METALLIC
STRIP, REAR DOOR, L

1

6 BYDF3-6202174

Металлическая наружная
декоративная накладка правой
задней двери

OUTER TRIM METALLIC
STRIP, REAR DOOR, R

1

7 BYDF3-6202171

Наружная декоративная полоска
левой задней двери

OUTER TRIM STRIP,
REAR DOOR, L.

1

8 BYDF3-6202172

Наружная декоративная полоска
правой задней двери

OUTER TRIM STRIP,
REAR DOOR, R.

1



195



Рисунок 4-4-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

9 BL1321

Крепежный зажим 2 нижнего
наружного щитка боковой обвязки

CLAMP 2, LOWER
OUTER SHIELD,
VENTRAL RAIL

8

10 BL0408

Крепежный зажим 1 нижнего
наружного щитка боковой обвязки

CLAMP 1, LOWER
OUTER SHIELD,
VENTRAL RAIL

7

11 BYDF3-5402153

Нижний наружный щиток левой
боковой обвязки

LOWER OUTER SHIELD,
VENTRAL RAIL, L

1

12 BYDF3-5402154

Нижний наружный щиток правой
боковой обвязки

LOWER OUTER SHIELD,
VENTRAL RAIL, R

1

13 BYDF3-5702113

Уплотнитель левой стороны
крыши кузова

WEATHERSTRIP, ROOF,
L

1

14 BYDF3-5702114

Уплотнитель правой стороны
крыши кузова

WEATHERSTRIP, ROOF,
R

1

15 BYDF3-5702115  Зажим уплотнителя крыши кузова

CLAMP,
WEATHERSTRIP, ROOF

4
