Audi A3. Руководство - часть 33

Звуковая система Basic

Звуковая система Basic при помощи анало-
говой техники призвана обеспечить естес-
твенное равноценное качество звучания на
всех сиденьях автомобиля.
Фронтальные каналы непосредственно
усиливаются радио. Благодаря наличию
частот ного разделительного фильтра эти
каналы обеспечивают звучание централь-
ных двухполосных динамиков R158, которые
находятся сверху панели приборов.

Задние каналы усиливаются отдельно. Два
радиовыхода с предварительным усилите-
лем переключаются при помощи усилителя
с сабвуфером R44. Этот усилитель содер-
жит оконечный каскад усиления для обоих
коаксиальных динамиков задних каналов и
сабвуфера. Звуковая система Basic может
диагностироваться по шине CAN.

Звуковая система BOSE

При системе BOSE все каналы динамиков
оптимизируются и усиливаются дополни-
тельным усилителем BOSE R12. Радио
имеет только выходы предварительного
усиления, а также линию управления. Звуко-
вую систему BOSE диагностировать невоз-
можно.

Аналоговые сигналы радио сначала оциф-
ровываются при помощи шести аналого-
цифровых преобразователей. После этого
они акустически обрабатываются при помо-
щи специального цифрового сигнального
процессора BOSE. После обратного преоб-
разования цифровых сигналов в аналого-
вые происходит усиление на шести оконеч-
ных каскадах.

Пятый и шестой каналы служат для питания
сабвуфера R148. Седьмой выходной канал
для центрального двухполосного динамика
R158 ответвляется из шестого канала при
помощи фильтра верхних частот.

Infotainment

Радио и CD-чейнджер

Для клиентов нет функциональных разли-
чий в приборах, которые уже используются
в других серийных моделях. Обзор основ-
ных характеристик этих приборов дан в
программе самообучения 254 «Audi A4 '01.
Техника».

Изменился лишь принцип диагностики
радио. Все три типа радио имеют для диа-
гностики прямой интерфейс шины CAN. В
диагностическом тестере для диагности-
ки радио сейчас имеется избирательный
исполнительный элемент. То есть можно
выбрать, проводить ли последовательное
тестирование всех исполнительных элемен-
тов, или тестировать только один из них.

На Audi A3 '04 отсутствует комфортное
кодирование радио, при котором на блоке
управления комбинации приборов можно
считывать четырехзначный код радио.

Подключение CD-чейнджера R41 в бар-
дачке к любому из радиоприемников осу-
ществляется непосредственно по шине
Panasonic. Эта шина передает команды
радио как блок управления CD-чейнджера.
Кроме того, по этой шине передаются дан-
ные от чейнджера к радио, а также данные
синхронизации между двумя приборами.

Размещение контактов PIN интерфейса радио/CD-чейнджера, шина Panasonic

PIN

Функция

Описание

CD Data

Соединение данных от CD-чейнджера к радио

CLK (Clock)

Сигнал синхронизации от CD-чейнджера к радио

Data Ground

R-Data

Соединение данных от радио к CD-чейнджеру

12V Back-up

Right channel +

ACC 12V

Напряжение включения: 12 вольт -> CD-чейнджер включен

0 вольт -> СD-чейнджер выключен

Signal Ground

Left channel +

Для более подробной информации о диаг-
ностике радио используйте проведение по-
иска ошибок на диагностическом тестере!

312_008

Антенная система

Антенная система в обогревателе заднего
стекла Audi A3 '04 претерпела изменения.
Различают три варианта:

1. Без радио установлена антенна для ра-

диоуправляемого центрального замка и
противоугонной системы R47 сверху на
заднем капоте.

2. Начиная с радиосистемы Chorus II ле-

вый антенный модуль R108 установлен в
заднем капоте. Там же установлен и блок
управления центральным замком.

3. Начиная с радиосистемы Concert/

Symphony к левому антенному модулю
R108 подключен антенный усилитель
R24, который является подключаемым
модулем для разнесенных антенн в элек-
троцепи.

С антенным разнесением существуют
четыре возможные антенные настройки.
Левый антенный модуль R108 на основании
анализа сигнала ZF от радио берет на себя
оптимизацию этой антенной настройки.
Если антенный модуль воспринимает слиш-
ком слабый радиосигнал, то он при помощи
антенного усилителя R24 включает ближай-
ший антенный вариант.
При замене антенного модуля или антенно-
го усилителя R24 следует обращать внима-
ние на точное соблюдение полярности. Если
блок некорректно подключен, то это может
привести к ограничению действия централь-
ного замка или разнесения антенны.

Кроме того необходимо обращать внимание
на хорошее соединение массы с антенным
модулем. В противном случае не исключены
поломки в результате перенапряжения на
радиоустановке.

Антенный модуль не может самодиагности-
роваться. В случае прерывания соединения
с антенным усилителем R24 он обращается
к ВЧ-соединению от радио R, после чего ра-
дио R генерирует запись ошибки. Сообще-
ние «Выходное управление антенна ВЧ –
прерывание» может означать, что ошибку
следует искать на антенном усилителе R24.

Антенна для телефона, системы навигации,
автономного отопителя R66 в задней части
крыши изготовлена в трех вариантах.

1. Только телефонный прием

2. Телефонный и GPS-прием для системы

навигации

3. Телефонный, GPS-прием и прием радио-

сигнала для дополнительного отопителя
J364.

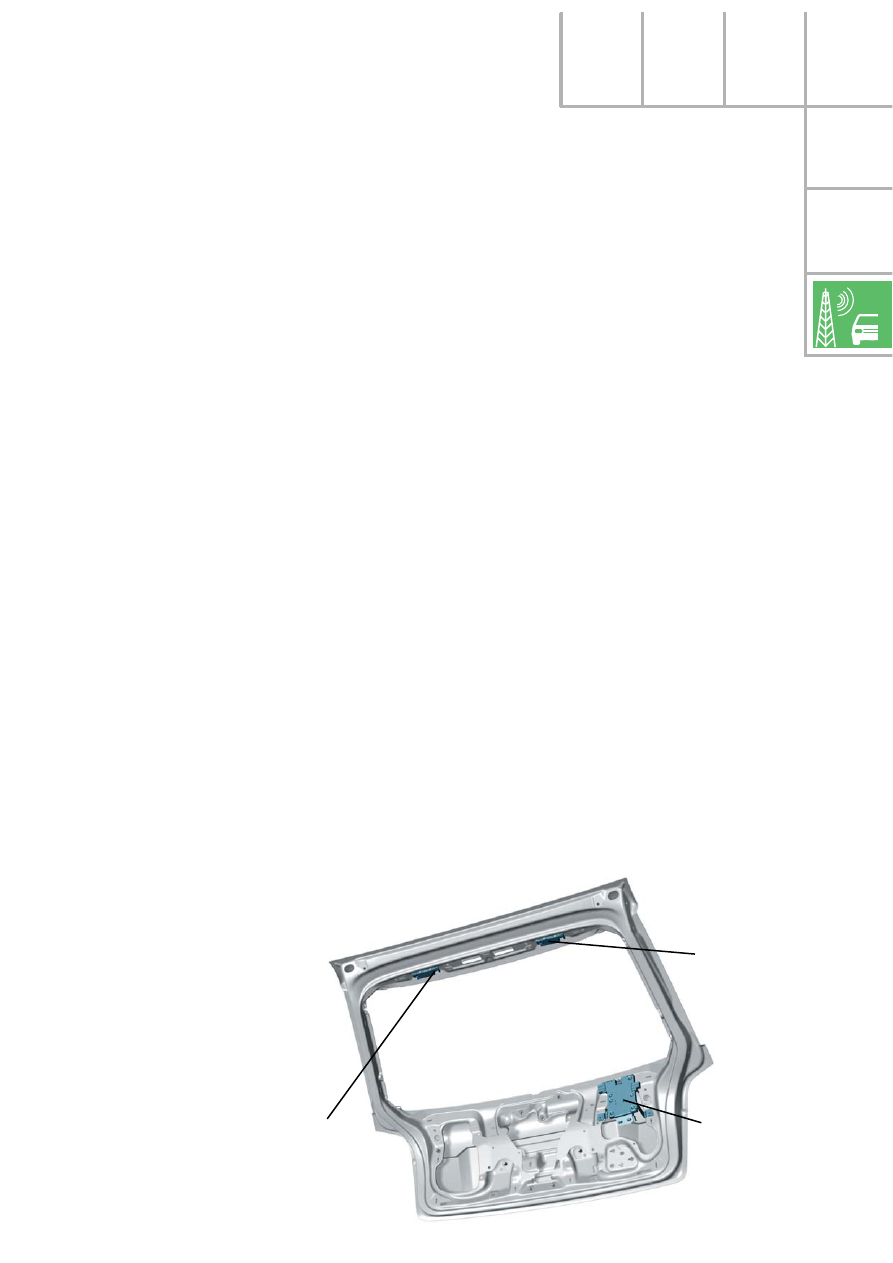

Антенна центрального замка
запирания и противоугонной
системы R47

Исходное по

ложение с

теклоо

чистител

Антенный усилитель
R24, вмонтирован при
разнесении антенны

Левый антенный мо-
дуль R108, начиная с
радио Chorus II

312_009

Infotainment

Комплект для подключения мобильного телефона

В Audi A3 '04 используется новый
комплект для подключения мобильного
телефона с расширенными функциями.
Комплект непосредственно подключается
к шине CAN-Infotainment. Регулировка
громкости возможна при помощи
радио R или (опционально) при помощи
многофункционального рулевого колеса.
Записи в телефонной книге отображаются
на блоке управления комбинации
приборов J285. На среднем дисплее
могут отображаться две строки по 8
знаков. Если при включенном зажигании
телефонная книжка вызывается впервые –
отображается в алфавитном порядке
первая запись. При повторной активации
отображается последняя запись.

В блок управления телефона интегрирована
система голосового диалога. Голосовая
клавиша находится на специальном
адаптере комплекта мобильного
телефона, благодаря которой можно
пользоваться голосовым управлением без
многофункционального рулевого колеса.

Голосовые варианты кодируются приемо-
передающим устройством телефона
R36. Один голос для отображаемых
на центральном дисплее телефонных
данных, или другой голос для голосового
управления.

Комплект мобильного телефона принимает
участие в электроуправлении. Комплект
работоспособен, пока функционирует
шина. После выключения зажигания
быстродействие с установленным
телефоном может быть отрегулировано
при помощи диагностического тестера от
30 секунд до 20 часов. Если в это время
на телефон поступает вызов, происходит
активация всей шины CAN-Infotainment.
Процес активации может привести к тому,
что первый сигнал вызова поступит не по
радиодинамику.

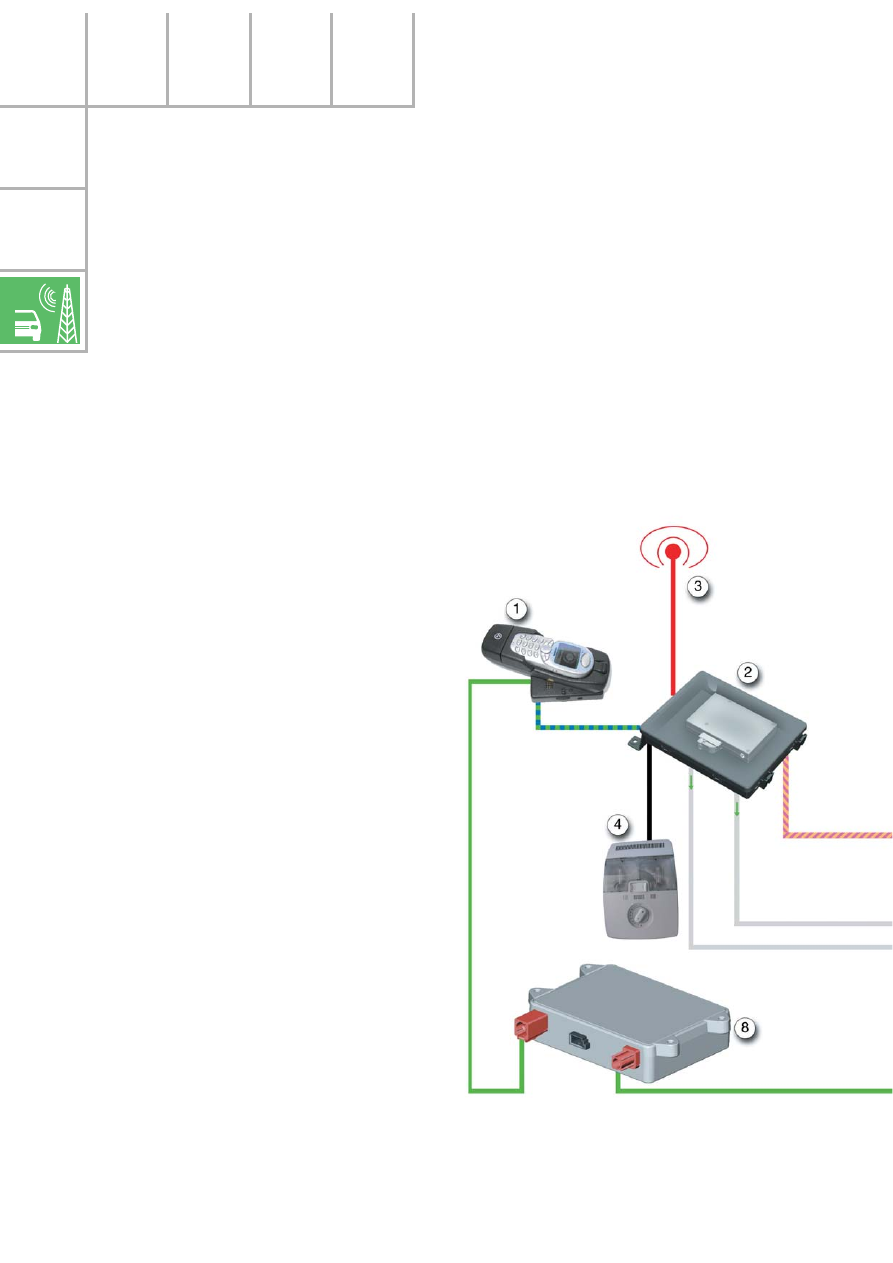

1 Держатель

телефона

R126

2 Приемо-передающее

устройство

телефона R36

3 Антенна

Bluetooth

R152

4 Микрофон

R140

5 Блок управления комбинации приборов

J285

6 Диагностический интерфейс шин

данных J533

7 Радиоустройство

8 Усилитель для мобильного телефона

R86

9 Антенна для телефона R65
10 Блок управления рулевой колонки J527
11 Многофункциональное рулевое колесо

Е221
