45

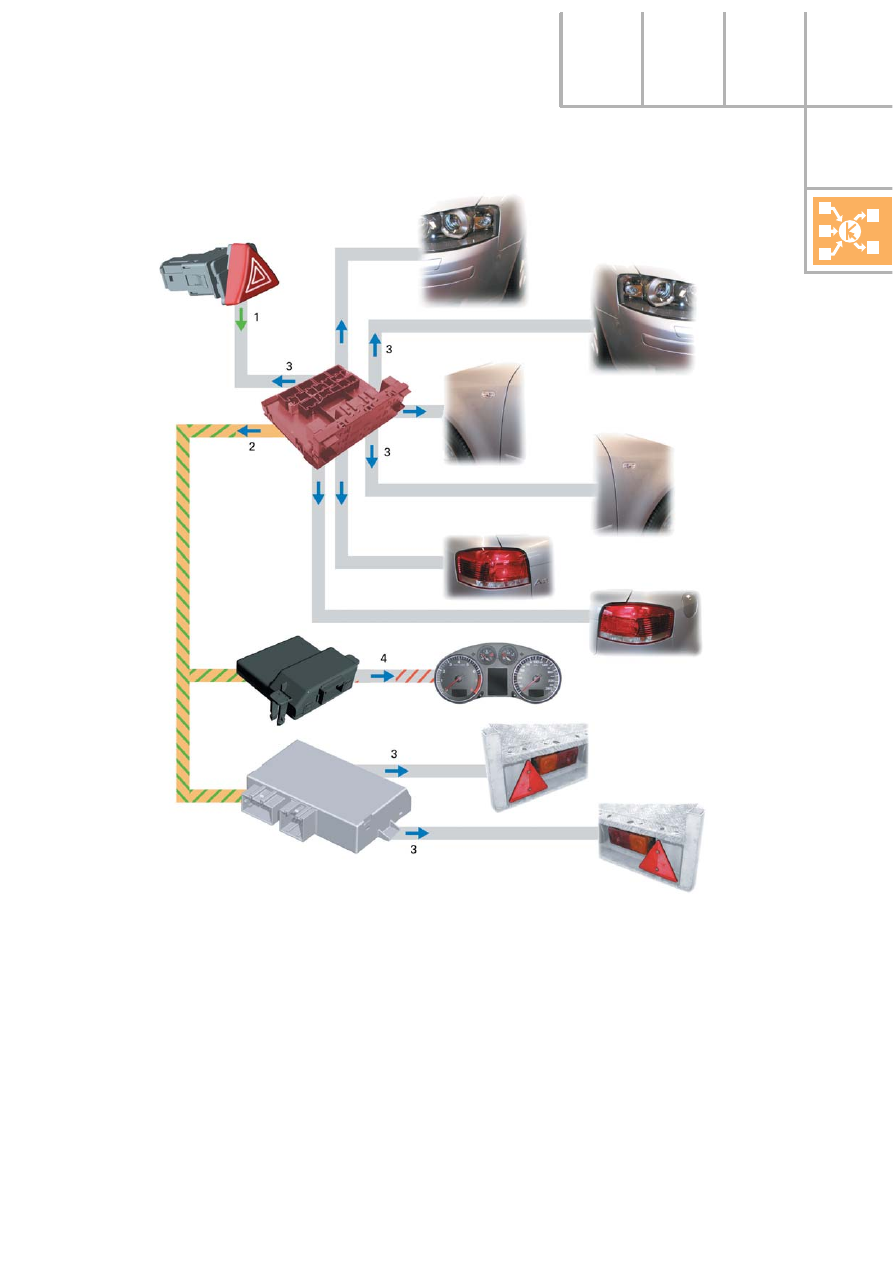

Предупреждающие световые сигналы

312_023

Е3

J519

J533

J345

J285

1  Водитель приводит в действие выключа-

тель аварийной остановки Е3. Выключа-
тель передает дискретную информацию
«Аварийное освещение» на блок управ-
ления бортовой сети J519.

2  Блок управления бортовой сети опре-

деляет вид освещения и посылает ин-
формацию «Режим мигания - аварийное
освещение» на шину CAN-комфорт.

3  Блок управления бортовой сети J519

управляет передними указателями по-
воротов М5 и М7, боковыми М18 и М19,
задними М6 и М8, а также контрольной
лампой в выключателе аварийной оста-
новки Е3.

4  Диагностический интерфейс шин дан-

ных J533 посылает по шине CAN-комби
информацию на блок управления ком-
бинации приборов J285, который управ-
ляет контрольными лампами указателя
поворотов.

5  Блок управления распознавания прице-

па J345 управляет лампами прицепа.

46

Распределительные функции

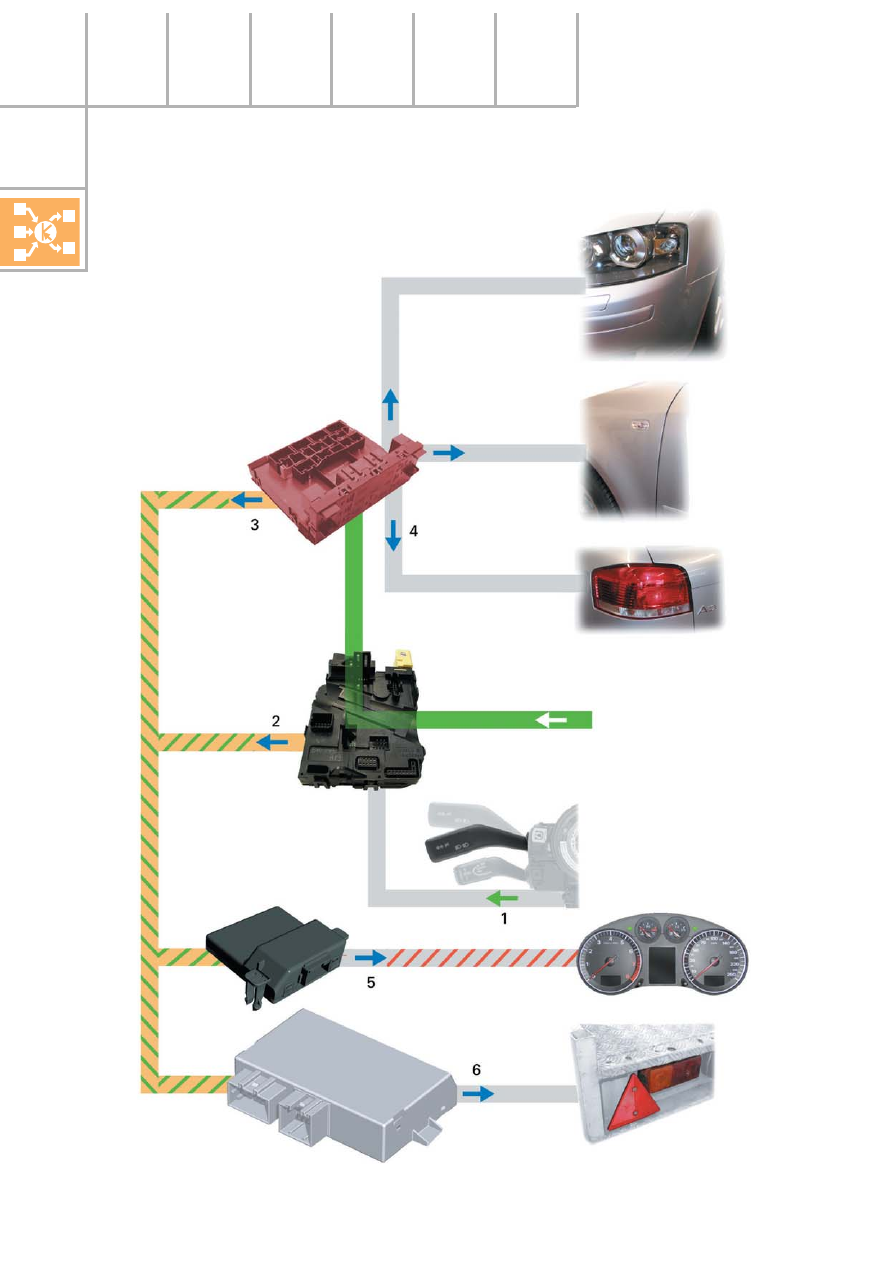

Левые указатели поворотов

J519

J527

Зажигание включено

J533

J285

J345

312_024

47

Условие

Блок управления бортовой сети J519
включает зажигание, когда приводится в
действие электрический замок зажига-
ния.

Принцип действия

1 Водитель поворачивает выключатель

аварийной остановки Е2 влево. Выклю-
чатель посылает сигнал с закодирован-
ным сопротивлением на блок управле-
ния рулевой колонки J527.

2  Блок управления рулевой колонки

направляет информацию «Левый указа-
тель поворотов» по шине CAN-комфорт
на блок управления бортовой сети J519.

3  Блок управления бортовой сети на осно-

вании полученной информации опреде-
ляет приоритеты и вид освещения. Блок
управления бортовой сети передает пос-
ле этого на шину CAN-комфорт инфор-
мацию «Левые указатели поворотов».

4  Блок управления бортовой сети управ-

ляет передней левой лампой указателя
поворотов М5, левой боковой лампой
М18, а также левой задней лампой М6.

5  Диагностический интерфейс шин дан-

ных J533 направляет информацию
шины CAN «Левые указатели поворо-
тов» на шину CAN-комби. Загорается
контрольная лампа на блоке управления
комбинации приборов.

6  Указатель поворотов на прицепе управ-

ляется блоком управления распозна-
вания прицепа J345, который получил
информацию «Левые указатели поворо-
тов».

48

Распределительные функции

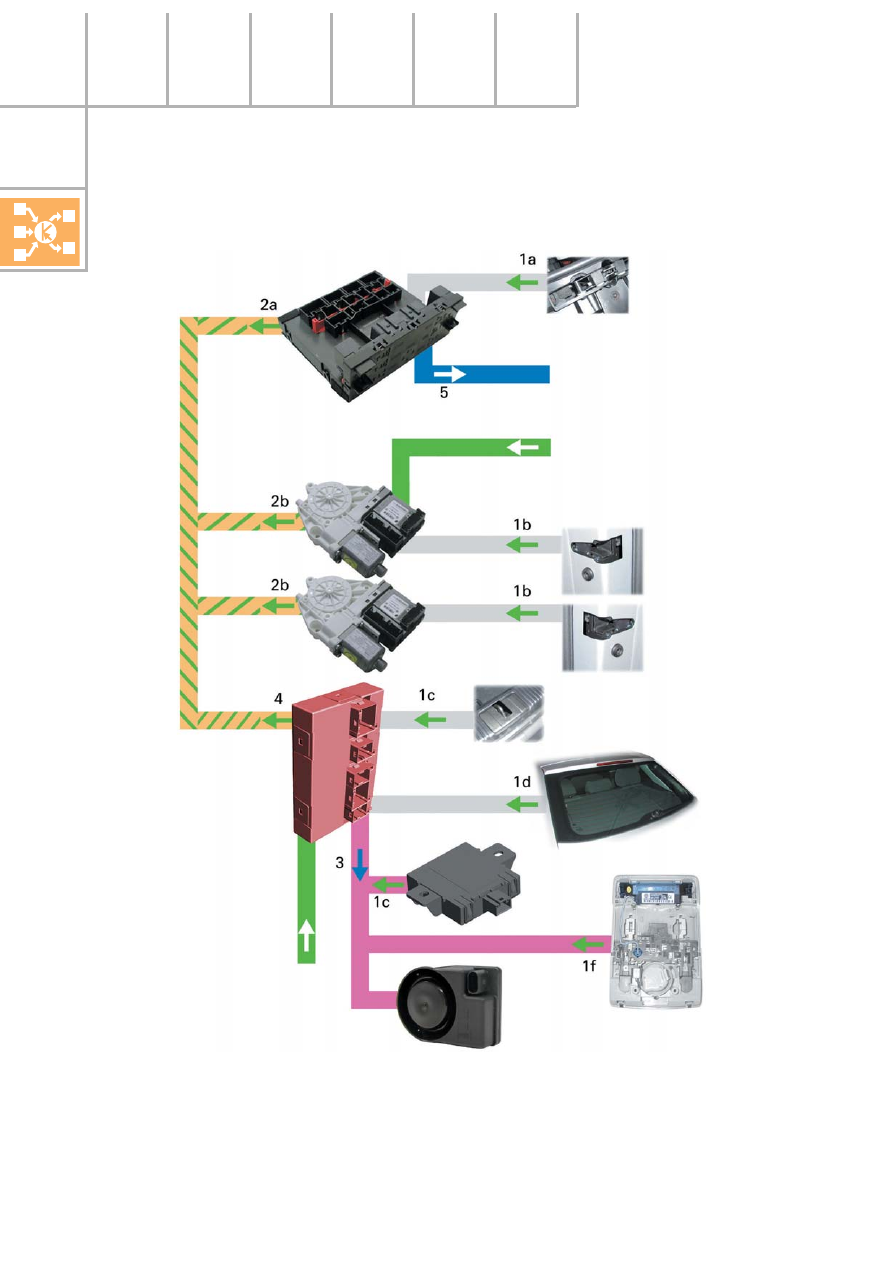

Срабатывание противоугонной системы

J519

F266

Аварийное освещение

Защита от несанкционированной
буксировки активна
Система охраны салона активна

J386

J387

F206

J393

G304

G303

J529

H12

Автомобиль заперт

312_025
